Disk type three side milling cutters. Tupes and dimensions

ГОСТ 28527-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ФРЕЗЫ ДИСКОВЫЕ ТРЕХСТОРОННИЕ

ТИПЫ И РАЗМЕРЫ







Москва

Стандартинформ

2008









МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФРЕЗЫ ДИСКОВЫЕ ТРЕХСТОРОННИЕ

Типы и размеры

Disk-type side milling cutters.
Types and dimensions

ГОСТ

28527-90

Дата введения 01.01.91

1. Настоящий стандарт распространяется на дисковые трехсторонние фрезы из быстрорежущей стали с прямыми и разнонаправленными зубьями диаметром от 50 от 200 мм, предназначенные для обработки пазов общего назначения и шпоночных пазов с предельными отклонениями по Н9, Р9, N9 в изделиях из конструкционных сталей и чугунов.

2. Фрезы должны изготовляться типов:

1 - с прямыми зубьями,

2 - с разнонаправленными зубьями исполнений:

1 - с мелким зубом,

2 - с нормальным зубом.

3. Размеры фрез типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 исполнения 1 - на черт. 2 и в табл. 1, типа 2 исполнения 2 - на черт. 3 и в табл. 1.

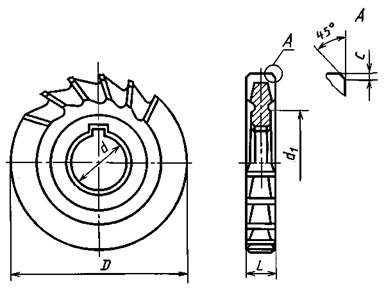

Тип 1

Черт. 1

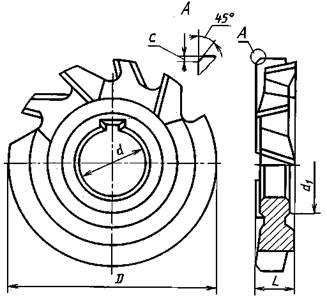

Тип 2

Исполнение 1

Черт. 2

Тип 2

Исполнение 2

Черт. 3

Таблица 1

Размеры, мм

Обозначение фрез типа

Применяемость фрез типа

D

jsl6

L

d

Н7

d1

не менее

Число зубьев фрез типа

с, не более, фрез

1

2

1

2

1

2

исполнение

исполнения

исполнения

общего назначения

для шпоночных пазов

1

2

1

2

1

2

2240-0351

2240-0601

2240-0801

50

4

16

27

14

2×7

2×6

0,2

0,1

2240-0201

2240-0602

2240-0802

5

0,2

2240-0202

2240-0603

2240-0803

6

2240-0357

2240-0604

2240-0804

7

2240-0361

2240-0605

2240-0805

8

2240-0365

2240-0606

2240-0806

10

0,3

2240-0367

2240-0607

2240-0807

63

4

22

34

16

2×8

0,1

2240-0371

2240-0608

2240-0808

5

0,2

2240-0203

2240-0101

2240-0151

6

2240-0375

2240-0609

2240-0809

7

0,3

2240-0204

2240-0102

2240-0152

8

2240-0205

2240-0103

2240-0153

10

0,3

2240-0206

2240-0104

2240-0154

12

2240-0387

2240-0251

2240-0259

14

2240-0391

2240-0252

2240-0261

16

2240-0393

2240-0611

2240-0811

80

5

27

41

18

2×9

2×7

0,2

2240-0395

2240-0612

2240-0812

6

2240-0397

2240-0613

2240-0813

7

2240-0207

2240-0105

2240-0155

8

2240-0208

2240-0106

2240-0156

10

0,3

2240-0209

2240-0107

2240-0157

12

2240-0210

2240-0108

2240-0158

14

2240-0413

2240-0109

2240-0159

16

2240-0415

2240-0253

2240-0262

18

2240-0417

2240-0254

2240-0263

20

0,5

2240-0421

2240-0614

2240-0814

100

6

32

47

20

2×10

0,2

2240-0423

2240-0615

2240-0815

7

2240-0425

2240-0616

2240-0816

8

2240-0211

2240-0110

2240-0160

10

0,3

2240-0212

2240-0111

2240-0161

12

2240-0213

2240-0112

2240-0162

14

2240-0214

2240-0113

2240-0163

16

2240-0443

2240-0114

2240-0164

18

2240-0445

2240-0115

2240-0165

20

0,5

2240-0447

2240-0255

2240-0264

22

2240-0451

2240-0256

2240-0265

25

2240-0453

2240-0617

2240-0817

125

8

22

2×11

2×9

0,2

2240-0457

2240-0618

2240-0818

10

0,3

2240-0461

2240-0116

2240-0166

12

2240-0463

2240-0117

2240-0167

14

2240-0465

2240-0118

2240-0168

16

2240-0467

2240-0119

2240-0169

18

2240-0471

2240-0120

2240-0170

20

0,3

0,5

2240-0473

2240-0121

2240-0171

22

2240-0475

2240-0257

2240-0266

25

2240-0477

2240-0258

2240-0267

28

2240-0551

2240-0619

2240-0819

160

10

40

55

24

2×12

2×10

0,3

2240-0552

2240-0621

2240-0821

12

2240-0553

2240-0622

2240-0822

14

2240-0554

2240-0623

2240-0823

16

2240-0555

2240-0624

2240-0824

18

2240-0556

2240-0625

2240-0825

20

0,5

2240-0557

2240-0626

2240-0826

22

2240-0558

2240-0627

2240-0827

25

2240-0559

2240-0628

2240-0828

28

2240-0561

2240-0629

2240-0829

32

2240-0562

2240-0631

2240-0831

700

12

26

2×13

2×11

0,3

2240-0563

2240-0632

2240-0832

14

2240-0564

2240-0633

2240-0833

16

2240-0565

2240-0634

2240-0834

18

2240-0566

2240-0635

2240-0835

20

0,5

2240-0567

2240-0636

2240-0836

22

2240-0568

2240-0637

2240-0837

25

2240-0569

2240-0638

2240-0838

28

2240-0571

2240-0639

2240-0839

32

2240-0572

2240-0641

2240-0841

36

0,8

2240-0573

2240-0642

2240-0842

40

Примечание. Фрезы, предназначенные для обработки шпоночных пазов с полями допусков Н9, Р9, N9 изготавливаются по требованию потребителя.

Пример условного обозначения фрезы типа 1 диаметром D = 63 мм, шириной L = 10 мм общего назначения:

Фреза 2240-0205 ГОСТ 28527-90

То же, фрезы типа 1 для паза с полем допуска по Р9:

Фреза 2240-0205-Р9 ГОСТ 28527-90

4. После допуска ширины фрезы L общего назначения - k11; поля допусков ширины фрезы L, предназначенной для обработки пазов с полями допусков по Н9, Р9, N9 - соответственно k8, е8, f8.

По требованию потребителей допускается изготовление фрез с другими полями допусков ширины L.

5. Размеры шпоночного паза - по ГОСТ 9472.

6. Элементы конструкции и геометрические параметры фрез указаны в приложении.

7. Технические требования - по ГОСТ 1695.

8. По требованию потребителя допускается изготовление фрез типа 1 с увеличенным числом зубьев.

ПРИЛОЖЕНИЕ

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ

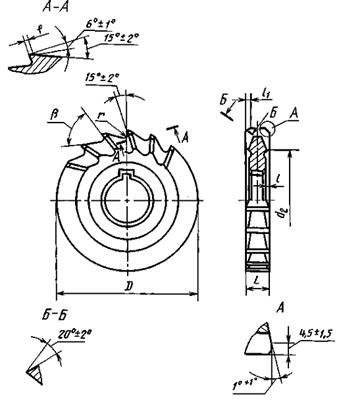

Тип 1 (черт. 4, табл. 2)

Черт. 4

Таблица 2

Размеры, мм

D

L

d2

l

l1

r

b

f

50

4; 5

35

1,0

1,3

1,5

65°

1,5

6; 7; 8; 10

1,2

1,5

63

4; 5

48

1,0

1,3

60°

6; 7

1,4

1,7

8

2,0

10; 12;

14; 16

1,5

2,2

80

5

60

1,0

1,3

2,5

2,0

6; 7; 8

1,4

1,7

10; 12;

14; 16;

18; 20

1,7

2,2

100

6; 7

72

1,4

1,7

75°

8; 10

2,0

2,5

12; 14

2,2

2,8

16; 18; 20

2,5

22; 25

3,0

3,3

125

8; 10

90

2,2

2,5

2,5

75°

2,0

12; 14;

16; 18;

20; 22;

25; 28

3,0

3,3

160

10

115

2,2

2,5

12; 14;

16; 18;

20; 22;

25; 28;

32

3,0

3,3

200

12; 14;

16; 18;

20; 22;

25; 28;

32

140

36; 40

3,5

3,8

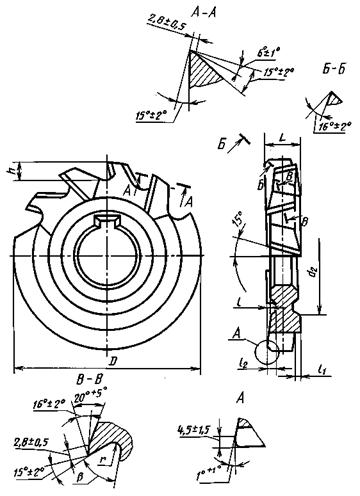

Тип 2. Исполнение 1 (черт. 5, табл. 3)

Черт. 5

Таблица 3

Размеры, мм

D

L

d2

h

b

r

l

l1

l2

50

4; 5

35

5,0

40°

1,5

1,0

0,8

1,3

6; 7; 8; 10

1,2

1,0

1,5

63

4; 5

48

6,0

1,0

0,8

1,3

6; 7; 8

1,4

1,2

1,7

10

1,5

2,0

12; 14; 16

50°

80

5

60

7,0

45°

1,0

0,8

1,3

6; 7; 8

1,4

1,5

1,7

10

1,7

1,5

2,2

12; 14; 16; 18; 20

9,0

30°

2,0

100

6; 7

72

9,5

1,4

1,2

1,7

8; 10

2,0

1,8

2,5

12; 14

2,2

2,0

2,8

16; 18;

20; 22;

25

2,5

125

8; 10

90

13,0

2,2

12; 14;

16; 18;

20; 22;

25; 28

3,0

2,5

3,3

160

10

115

17,0

2,2

2,0

2,8

12; 14;

16; 18;

20; 22;

25; 28;

32

3,0

2,5

3,3

200

12; 14;

16;

18; 20;

22;

25; 28;

32

140

20,0

36; 40

3,5

3,0

3,8

Тип 2. Исполнение 2 (черт. 6, табл. 4)

Черт. 6

Таблица 4

Размеры, мм

D

L

d2

h

b

r

l

l1

l2

50

4; 5

35

5

55°

1,5

1,0

0,8

1,3

6; 7;

8; 10

1,2

1,0

1,5

63

4; 5

48

6

1,0

0,8

1,3

6; 7; 8

1,4

1,2

1,7

10; 12;

14; 16

1,5

2,0

80

5

60

8

45°

1,0

0,8

1,3

6; 7; 8

1,4

1,2

1,7

10

1,7

1,5

2,2

12; 14;

16; 18;

20

2,0

100

6; 7

72

10

45°

2,0

1,4

1,2

1,7

8; 10

2,0

1,8

2,5

12; 14

2,2

2,0

2,8

16; 18;

20; 22;

25

2,5

125

8; 10

90

13

40°

2,2

12; 14;

16; 18;

20; 22;

25; 28

3,0

2,5

3,3

160

10

115

17

2,2

2,0

2,8

12; 14;

16; 18;

20; 22;

25; 28;

32

3,0

2,5

3,3

200

12; 14;

16; 18;

20; 22;

25; 28;

32

140

20

36; 40

3,5

3,0

3,8



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.04.90 № 980

3. Стандарт полностью соответствует СТ СЭВ 117-89

4. Стандарт полностью соответствует международному стандарту ИСО 2587-72

5. ВЗАМЕН ГОСТ 3755-78 и ГОСТ 9474-73

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1695-80

7

ГОСТ 9472-90

5

7. ПЕРЕИЗДАНИЕ. Январь 2008 г.
