Metal cutting machine tools. Chip disposal conveyors. Basic dimensions and technical requirements

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



МЕТАЛЛОРЕЖУЩИЕ СТАНКИ

ТРАНСПОРТЕРЫ ДЛЯ ОТВОДА СТРУЖКИ

ОСНОВНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



ГОСТ 28733-90
(СТ СЭВ 6797-89)







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Металлорежущие станки

ТРАНСПОРТЕРЫ ДЛЯ ОТВОДА СТРУЖКИ

Основные размеры и технические требования

Metal-cutting machine tools. Chip disposal conveyors.
Basic dimensions and technical requirements

ГОСТ
28733-90

(CT СЭВ 6797-89)

Дата введения 01.01.92

Настоящий стандарт распространяется на шарнирно-ленточные и скребковые транспортеры для отвода стружки от металлорежущих ставков, в том числе и встраиваемые в гибкие производственные системы, изготавливаемые для нужд народного хозяйства и экспорта.

Требования настоящего стандарта являются обязательными, за исключением пп. 1, 3 и 4.

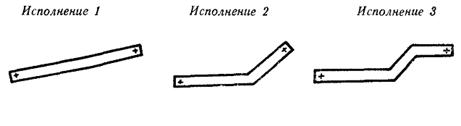

1. Транспортеры (черт. 1) изготавливаются следующих исполнений:

1 - прямой с горизонтальной или наклонной приемоотводящей ветвью;

2 - изогнутый с горизонтальной приемной и наклонной отводящей ветвью;

3 - изогнутый с горизонтальной приемной и отводящей наклонной и горизонтальной ветвями.

Черт. 1

2. Основные размеры транспортеров должны соответствовать указанным на черт. 2, 3 и в таблице.

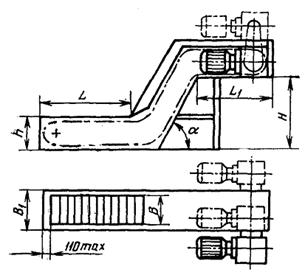

Черт. 2

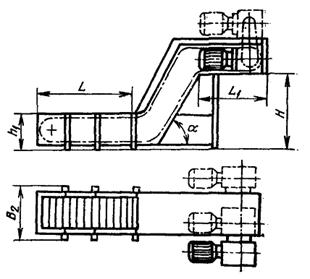

Черт. 3

Пояснения размеров к черт. 2 и 3:

В - рабочая ширина приемной ветви;

L - длина приемной ветви;

L1 - длина отводящей ветви;

H - высота от основания транспортера до отводящей ветви;

a - угол наклона отводящей ветви;

В1, В2 - габаритная ширина приемной ветви;

h, h1 - высота приемной ветви.

Примечание. Черт. 2, 3 не определяют конструкцию транспортера.

Размеры, мм

Размер

Значений

В, не менее

75

125

200

275

425

675

L

От 500 до 16000

L1, не менее

500

Н, не менее

От 320 до 2500

a, град.

0; 15; 30; 45-; 60; 75

B1, не более

180

255

330

410

565

720

B2, не более

220

320

395

475

630

785

h, не более

130

130, 225

h1, не более

155

155; 260

Примечания:

1. Значения размера L предпочтительны: в интервале от 500 до 2500 мм по ряду Ra 10 ГОСТ 6636, в интервале свыше 2500 до 6000 мм - кратные 500 мм, в интервале свыше 6000 мм - кратные 1000 мм.

2. Значения размера L1 предпочтительны по ряду Ra 10 ГОСТ 6636.

3. В указанном диапазоне значений размера Н предпочтительными являются следующие значения: 320, 560, 750, 1000, 1250, 1600, 2000 и 2500 мм (допускается для исполнения 1 размер Н менее 320 мм).

4. Значение размера В может быть увеличено, но не более чем на 25 мм.

3. Транспортеры исполнений 1, 2 и 3 могут изготовляться с секционным (сборным) исполнением корпуса (черт. 3).

4. По заказу транспортеры изготовляются:

с правым, левым или верхним расположением привода и правым или левым расположением пульта управления;

с пультом управления, обеспечивающим автоматический (по командам от системы управления станка) или ручной режимы работы;

с устройством для сбора, очистки и перекачки смазывающе-охлаждающей жидкости;

с воронкообразными направляющими лотками в области открытой ленты;

с роликами для перемещения транспортера, а также других конструктивных исполнений.

5. Транспортеры должны обеспечивать прохождение объема смазывающе-охлаждающей жидкости не менее 50 л/мин через площадь ленты, равную 0,1 м2.

6. Транспортеры должны оснащаться устройством контроля уровня смазывающе-охлаждающей жидкости.

7. Транспортеры должны оснащаться предохранительным устройством, обеспечивающим остановку транспортера при перегрузке.

8. Схема условного обозначения транспортера приведена в приложении.

ПРИЛОЖЕНИЕ

Справочное

СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТРАНСПОРТЕРА

1 - модель; 2 - исполнение с указанием расположения привода (П - правое; Л - левое; В - верхнее); 3 - рабочая ширина приемной ветви; 4 - высота приемной ветви; 5 - длина приемной ветви; 6 - высота от основания транспортера до отводящей ветви

Пример условного обозначения транспортера ТОС исполнения 3 с правым расположением привода, В = 275 мм, h или h1 = 225 мм, L = 2500 мм и H = 750 мм:

ТОС. 3П.275-225-2500-750 ГОСТ 28733-90



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

Л.М. Кордыш, канд. техн. наук; Ю.А. Архипов; С.С. Кедров, канд. техн. наук; Н.П. Семченкова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 13.11.90 № 2815

3. Срок проверки 2000 г.

4. Стандарт полностью соответствует стандарту СЭВ 6797-89

5. ВВЕДЕН ВПЕРВЫЕ

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначения НТД, на которые дана ссылка

Номер пункта

ГОСТ 6636-69

2
