Attachments for metal-cutting tools. Centre arbors for precision machining. General specifications

Гост 31.1066.03-97

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



Приспособления к металлорежущим станкам

ОПРАВКИ ЦЕНТРОВЫЕ ДЛЯ ТОЧНЫХ
РАБОТ

Общие технические условия







МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск



Предисловие

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 224 «Технологическая оснастка»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 11 от 25 апреля 1997 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Беларуси

Республика Казахстан

Госстандарт Республики Казахстан

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 27 ноября 1997 г. № 387 межгосударственный стандарт ГОСТ 31.1066.03-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1998 г.

4 ВЗАМЕН ГОСТ 16211-70, ГОСТ 16212-70, ГОСТ 16213-70

5 ПЕРЕИЗДАНИЕ



Гост 31.1066.03-97

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Приспособления к металлорежущим станкам

ОПРАВКИ ЦЕНТРОВЫЕ ДЛЯ ТОЧНЫХ РАБОТ

Общие технические условия

Attachments for metal-cutting tools.
Centre arbors for precision machining.
General specifications

Дата введения 1998-07-01

1 Область применения

Настоящий стандарт распространяется на центровые оправки (далее - оправки), предназначенные для установки деталей с цилиндрическим базовым отверстием при точной обработке их на токарных, шлифовальных и других металлорежущих станках.

Требования настоящего стандарта являются обязательными, кроме раздела 4.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия

ГОСТ 1435-99 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия

ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия

ГОСТ 8820-69 Канавки для выхода шлифовального круга. Формы и размеры

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 14034-74 Отверстия центровые. Размеры

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории и условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 18617-83 Ящики деревянные для металлических изделий. Технические условия

ГОСТ 22267-76 Станки металлорежущие. Схемы и способы измерений геометрических параметров

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения

3 Технические требования

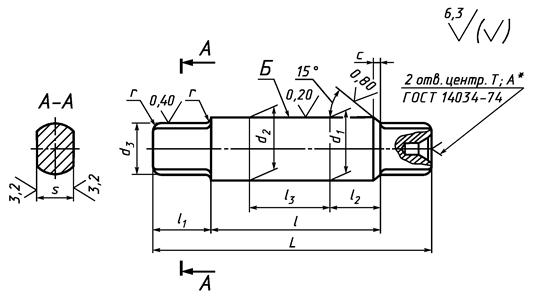

3.1 Оправки должны изготавливаться по чертежам приложения А, трех типов:

1 - оправки конические центровые для деталей с базовым отверстием длиной до l,5d, изготовленным с полями допусков по Н6, G6, Js6, Н7, G7, Js7, Н8 и Н9;

2 - оправки цилиндрические центровые для деталей с базовым отверстием, изготовленным с полями допусков по Н6, G6, Js6, К6, М6, N6, Н7, G7, Js7, К7, М7, N7;

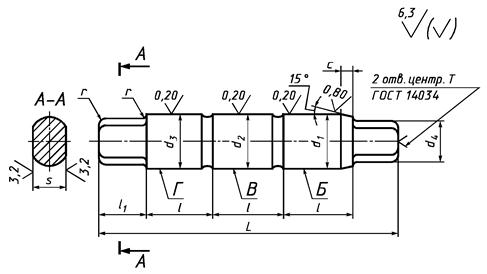

3 - оправки цилиндрические ступенчатые центровые для деталей с базовым отверстием, изготовленным с полями допусков по Н6, G6, Js6, К6, Н7, Js7, K7.

3.2 Материал для оправок диаметром d £ 20 мм - сталь марки У8А по ГОСТ 1435, для оправок диаметром d > 20 мм - сталь марки 20Х по ГОСТ 4543. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марок У8А и 20Х.

3.3 Твердость - 57 ... 63 HRCЭ. Оправки из стали марки 20Х цементировать на глубину h 1,2 ... 1,5 мм.

3.4 Покрытие - Хим. Окс. прм., кроме поверхностей оправок Б, В и Г. Обозначение покрытия - по ГОСТ 9.306.

Технические требования к неметаллическим неорганическим покрытиям - по ГОСТ 9.301.

3.5 Неуказанные предельные отклонения размеров: Н14, h14,

3.6 Допуски радиальных биений поверхностей оправок Б, В и Г относительно оси центров оправок - по 3-й степени точности ГОСТ 24643.

3.7 Форма и размеры канавок для выхода шлифовального круга - по ГОСТ 8820.

3.8 На поверхностях оправок не должно быть трещин, царапин, волосовин, забоин, вмятин, поджогов, окалины и коррозии.

3.9 Маркировка оправок должна содержать следующие данные:

- товарный знак предприятия-изготовителя;

- условное обозначение;

- размер d.

3.10 Для оправок диаметром до 20 мм маркировку следует наносить на таре или упаковке для партии одного типоразмера, а на оправке - только размер d.

3.11 Маркировку тары - по ГОСТ 14192, при этом на ящике дополнительно указывают:

- условное обозначение оправок одного типоразмера;

- количество оправок;

- дату упаковки.

3.12 Оправки должны быть упакованы в тару по ГОСТ 18617. Транспортная тара должна быть выложена изнутри упаковочной бумагой по ГОСТ 515.

При транспортировании в один адрес нескольких грузовых мест необходимо формировать их в транспортные пакеты по ГОСТ 24597.

3.13 Оправки должны быть подвергнуты консервации по ГОСТ 9.014 (II группа изделий).

Дата и срок сохраняемости без консервации должны быть указаны в эксплуатационной документации.

3.14 В каждый ящик должен быть вложен сопроводительный документ, в котором указаны:

- наименование или товарный знак предприятия-изготовителя;

- количество упакованных оправок;

- дата упаковки;

- штамп технического контроля предприятия-изготовителя.

3.15 Сопроводительный документ должен находиться в таре с оправками в отдельной влагонепроницаемой упаковке.

4 Правила приемки

4.1 Для проверки соответствия оправок требованиям настоящего стандарта предприятие-изготовитель должно проводить приемосдаточные и периодические испытания.

4.2 При приемосдаточных испытаниях проверяют оправки на соответствие требованиям 3.2 - 3.11 настоящего стандарта.

При единичном производстве проверяют каждую оправку, при серийном - каждую десятую от партии, превышающей 10 шт.

Партией считают количество изделий, совместно прошедших производственный цикл и одновременно предъявляемых к приемке по одному документу. Результаты испытаний являются окончательными и распространяются на всю партию.

4.3 Периодические испытания проводят один раз в полгода. Периодическим испытаниям подвергают пять изделий от партии на соответствие пунктам, указанным для приемосдаточных испытаний.

5 Методы контроля

5.1 Внешний вид оправок, наличие канавок для выхода шлифовального круга, а также требования 3.8 проверяют визуально.

5.2 Линейные и угловые размеры проверяют средствами измерений, обеспечивающими требуемую точность.

5.3 Методы контроля радиального биения - по ГОСТ 22267, разделы 15 и 16.

5.4 Шероховатость поверхностей оправок проверяют сравнением с образцами шероховатости по ГОСТ 9378 или измерением параметров шероховатости профилометром.

5.5 Контроль твердости - по ГОСТ 9012.

5.6 Методы контроля качества покрытий - по ГОСТ 9.302.

5.7 Маркировку оправок проверяют визуально.

6 Транспортирование и хранение

6.1 Транспортирование оправок допускается всеми видами закрытых транспортных средств в соответствии с правилами перевозок грузов, действующими на конкретных видах транспорта.

6.2 Готовые оправки должны храниться в упакованном виде в сухом закрытом помещении. Условия хранения - по ГОСТ 15150.

7 Гарантии изготовителя

7.1 Изготовитель гарантирует соответствие оправок требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.

7.2 Гарантийный срок эксплуатации - 12 мес со дня ввода оправки в эксплуатацию.

ПРИЛОЖЕНИЕ А
(обязательное)

Конструкция и размеры

А.1 Оправки типа 1

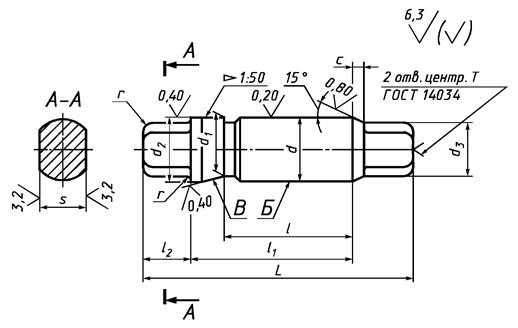

А.1.1 Конструкция и размеры оправок типа 1 должны соответствовать указанным на рисунке А.1 и в таблицах А.1, А.2.

* Для d до 7,1 мм, где d - номинальный диаметр отверстия обрабатываемой детали.

Рисунок А.1

Таблица А.1

Размеры в миллиметрах

Номинальный диаметр обрабатываемой детали

Уменьшение диаметра оправок на длине 100 мм

Угол наклона

От 3 до 6

0,055

56"

Св. 6 « 18

0,050

52"

« 18

0,040

42"

Таблица А.2


Размеры в миллиметрах

Обозначение комплекта оправок

Номер оправок

Обозначение оправок

Применяемость

d

L

d1

d2

d3

l

l1

l2

l3

S**

d11

с

r

Масса, кг, не более

js5

7110-0361

1

7110-0361-1



3,0

52

2,995

3,010

2,8

38

7

5

27

2,2

0,3

0,2

0,003

2

7110-0361-2



3,005

3,025

7110-0362

1

7110-0362-1



3,2

65

3,194

3,212

3,0

51

33

2,4

0,004

2

7110-0362-2



3,206

3,230

43

7110-0363

1

7110-0363-1



3,6

3,594

3,612

3,2

6

33

2,5

0,6

0,005

2

7110-0363-2



3,606

3,630

43

7110-0364

1

7110-0364-1



4,0

3,994

4,012

3,6

33

3,0

0,006

2

7110-0364-2



4,006

4,030

43

7110-0365

1

7110-0365-1



4,5

4,494

4,512

4,0

33

3,2

0,008

2

7110-0365-2



4,506

4,530

43

7110-0366

1

7110-0366-1



5,0

75

4,994

5,012

4,5

55

10

8

33

3,6

1,0

0,011

2

7110-0366-2



5,006

5,030

43

7110-0367

1

7110-0367-1



5,6

5,594

5,612

5,0

33

4,0

0,014

2

7110-0367-2



5,606

5,630

43

7110-0368

1

7110-0368-1



6,3

90

6,293

6,315

5,6

70

9

44

4,5

0,4

0,018

2

7117-0368-2



6,307

6,336

7

58

7110-0369

1

7110-0369-1



7,1

7,093

7,115

6,3

72

12

12

44

5,0

0,025

2

7110-0369-2



7,107

7,136

9

58

7110-0370

1

7110-0370-1



8,0

7,993

8,015

7,1

12

44

6,0

1,6

0,6

0,032

2

7110-0370-2



8,007

8,036

9

58

7110-0371

1

7110-0371-1



9,0

95

8,993

9,015

8,0

15

44

0,045

2

7110-0371-2



9,007

9,036

10

58

7110-0372

1

7110-0372-1



10,0

9,993

10,015

9,0

15

44

7,0

0,054

2

7110-0372-2



10,007

10,036

10

58

7110-0373

1

7110-0373-1



11,0

105

10,991

11,018

10,0

78

14

18

54

8,0

0,072

2

7110-0373-2



11,009

11,043

6

68

7110-0374

1

7110-0374-1



12,0

11,991

12,018

11,0

18

54

0,085

2

7110-0374-2



12,009

12,043

6

68

7110-0375

1

7110-0375-1



13,0

12,991

13,018

20

54

2,5

1,0

0,097

2

7110-0375-2



13,009

13,043

6

68

7110-0376

1

7110-0376-1



14,0

13,991

14,018

12,0

20

54

10,0

0,113

2

7110-0376-2



14,009

14,043

6

68

7110-0377

1

7110-0377-1



15,0

125

14,991

15,018

13,0

93

16

24

54

10,0

2,5

1,0

0,156

2

7110-0377-2



15,009

15,043

15

68

7110-0378

1

7110-0378-1



16,0

15,991

16,018

14,0

24

54

0,177

2

7110-0378-2



16,009

16,043

15

68

7110-0379

1

7110-0379-1



17,0

16,991

17,018

15,0

26

54

0,198

2

7110-0379-2



17,009

17,043

15

68

7110-0380

1

7110-0380-1



18,0

17,991

18,018

16,0

26

54

0,223

2

7110-0380-2



18,009

18,043

15

68

7110-0381

1

7110-0381-1



19,0

165

18,990

19,021

130

18

30

77

1,6

0,331

2

7110-0381-2



19,010

19,052

20

105

7110-0382

1

7110-0382-1



20,0

19,990

20,021

17,0

30

77

14,0

4,0

0,377

2

7110-0382-2



20,010

20,052

20

105

7110-0383

1

7110-0383-1



21,0

20,990

21,021

18,0

32

77

0,415

2

7110-0383-2



21,010

21,052

20

105

7110-0384

1

7110-0384-1



22,0

21,990

22,021

19,0

32

77

0,455

2

7117-0384-2



22,010

22,052

20

105

7110-0385

1

7110-0385-1



24,0

170

23,990

24,021

20,0

135

36

77

17,0

0,558

2

7110-0385-2



24,010

24,052

25

105

7110-0386

1

7110-0386-1



25,0

24,990

25,021

22,0

38

77

0,613

2

7110-0386-2



25,010

25,052

25

105

7110-0387

1

7110-0387-1



26,0

25,990

26,021

38

77

0,656

2

7110-0387-2



26,010

26,052

25

105

7110-0388

1

7110-0388-1



28,0

185

27,990

28,021

25,0

140

22

42

77

20,0

0,829

2

7110-0388-2



28,010

28,052

25

105

7110-0389

1

7110-0389-1



30,0

29,990

30,021

42

77

0,929

2

7110-0389-2



30,010

30,052

25

105

7110-0390

1

7110-0390-1



32,0

215

31,988

32,025

28,0

170

48

92

6,0

1,247

2

7110-0390-2



32,012

32,062

30

125

7110-0391

1

7110-0391-1



34,0

33,988

34,025

48

92

1,386

2

7110-0391-2



34,012

34,062

30

125

7110-0392

1

7110-0392-1



36,0

230

35,988

36,025

32,0

180

25

55

92

24,0

1,713

2

7110-0392-2

36,012

36,062

30

125

7110-0393

1

7110-0393-1



38,0

37,988

38,025

55

92

6,0

1,874

2

7110-0393-2



38,012

38,062

30

125

7110-0394

1

7110-0394-1



40,0

240

39,988

40,025

36,0

185

28

60

92

28,0

2,5

2,218

2

7110-0394-2



40,012

40,062

45

125

7110-0395

1

7110-0395-1



42,0

41,988

42,025

60

92

2,405

2

7110-0395-2



42,012

42,062

45

125

7110-0396

1

7110-0396-1



45,0

265

44,988

45,025

40,0

200

32

72

92

32,0

3,063

2

7110-0396-2



45,012

45,062

45

125

7110-0397

1

7110-0397-1



48,0

47,988

48,025

72

92

3,407

2

7110-0397-2



48,012

48,062

45

125

7110-0398

1

7110-0398-1



50,0

49,988

50,025

72

92

3,649

2

7110-0398-2



50,012

50,062

45

125

7110-0399

1

7110-0399-1



52,0*

310

51,985

52,030

45,0

238

36

80

112

36,0

8,0

4,774

2

7110-0399-2



52,015

52,074

60

147

7110-0400

1

7110-0400-1



53,0

52,985

53,030

80

112

4,929

2

7117-0400-2



53,015

53,074

60

147

7110-0401

1

7110-0401-1



55,0*

315

54,985

55,030

242

80

112

5,246

2

7110-0401-2



55,015

55,074

60

147

7110-0402

1

7110-0402-1



56,0

55,985

56,030

85

112

5,486

2

7110-0402-2



56,015

56,074

65

147

7110-0403

1

7110-0403-1



58,0*

57,985

58,030

85

112

5,826

2

7110-0403-2



58,015

58,074

65

147

7110-0404

1

7110-0404-1



60,0

59,985

60,030

85

112

6,178

2

7110-0404-2



60,015

60,074

65

147

7110-0405

1

7110-0405-1



63,0

350

62,985

63,030

50,0

270

40

98

112

42,0

7,750

2

7110-0405-2



63,015

63,074

80

147

7110-0406

1

7110-0406-1



65,0*

64,985

65,030

98

112

8,175

2

7110-0406-2



65,015

65,074

80

147

7110-0407

1

7110-0407-1



67,0

66,985

67,030

98

112

8,615

2

7110-0407-2



67,015

67,074

80

147

7110-0408

1

7110-0408-1



70,0*

360

69,985

70,030

280

105

112

10,144

2

7110-0408-2



70,015

70,074

90

147

7110-0409

1

7110-0409-1



71,0

70,985

71,030

105

112

10,387

2

7110-0409-2



71,015

71,074

90

147

7110-0410

1

7110-0410-1



75,0

380

74,985

75,030

60,0

290

45

115

112

50

12,145

2

7110-0410-2



75,015

75,074

100

147

7110-0411

1

7110-0411-1



78,0*

77,985

78,030

115

112

12,975

2

7110-0411-2



78,015

78,074

100

147

7110-0412

1

7110-0412-1



80,0

79,985

80,030

115

112

13,530

2

7110-0412-2



80,015

80,074

100

147

7110-0413

1

7110-0413-1



82,0*

405

81,983

82,035

305

50

130

130

10,0

14,730

2

7110-0413-2



82,017

82,087

80

175

7110-0414

1

7110-0414-1



85,0

84,983

85,035

130

130

15,675

2

7110-0414-2



85,017

85,087

80

175

7110-0415

1

7110-0415-1



88,0*

87,983

88,035

130

130

16,650

2

7110-0415-2



88,017

88,087

80

175

7110-0416

1

7110-0416-1



90,0

89,983

90,035

130

130

60

17,320

2

7117-0416-2



90,017

90,087

80

175

7110-0417

1

7110-0417-1



92,0

435

91,983

92,035

70,0

325

55

150

130

20,700

2

7110-0417-2



92,017

92,087

100

175

7110-0418

1

7110-0418-1



95,0

94,983

95,035

150

130

20,980

2

7110-0418-2



95,017

95,087

100

175

7110-0419

1

7110-0419-1



98,0

97,983

98,035

150

130

22,150

2

7110-0419-2



98,017

98,087

100

175

7110-0420

1

7110-0420-1



100,0

99,983

100,035

150

130

23,560

2

7110-0420-2



100,017

100,087

100

175

* Оправки указанных размеров применять в технически обоснованных случаях.

** Оправки для обработки деталей диаметром d до 5,6 мм допускается изготавливать без плоскостей под поводковый патрон.

Примечание - Допускается в технически обоснованных случаях изготавливать оправки для обработки деталей с отверстиями промежуточных диаметров d. Оправки промежуточных диаметров следует изготавливать по размерам ближайшего диаметра, кроме размеров d1 и d2, которые рассчитывают следующим образом.

Для оправки номер 1

d1 = d минус нижнее отклонение отверстия по Js7.

d2 = d плюс верхнее отклонение отверстия по Н8.

Для оправки номер 2

d1 = d плюс верхнее отклонение по Js7.

d2 = d плюс верхнее отклонение по Н7.


Пример условного обозначения комплекта конических оправок для отверстия диаметром d = 3,0 мм:

Комплект оправок 7110-0361-3,0 ГОСТ 31.1066.03-97

То же, для оправки номер 1:

Оправка 7110-0361-1-3,0 ГОСТ 31.1066.03-97

То же, для оправки номер 2:

Оправка 7110-0361-2-3,0 ГОСТ 31.1066.03-97

То же, для комплекта конических оправок для отверстия промежуточного диаметра d = 9,76 мм:

Комплект оправок 7110-0372-9,76 ГОСТ 31.1066.03-97

То же, для оправки номер 1:

Оправка 7110-0372-1-9,76 ГОСТ 31.1066.03-97

А.2 Оправки типа 2

А.2.1 Конструкция и размеры оправок типа 2 должны соответствовать указанным на рисунке А.2 и в таблице A.3.

Рисунок А.2

Таблица A.3

Размеры в миллиметрах

Обозначение оправок

Применяемость

d

h6; k6

l

L

d1

h6

d2

h6

d3

l1

l2

S

d11

с

r

Масса, кг, не более

7110-0431



8

8

36

7,991

8,090

7,1

16

10

6

1,6

0,6

0,012

7110-0432



16

44

24

0,015

7110-0433



9

10

42

8,991

9,090

8,0

18

12

0,017

7110-0434



18

48

24

0,020

7110-0435



10

10

42

9,991

10,090

9,0

18

7

0,020

7110-0436



20

52

28

0,026

7110-0437



11

12

50

10,989

10,110

10,0

22

14

8

1,6

0,6

0,030

7110-0438



22

60

32

0,038

7110-0439



12

12

50

11,989

12,110

11,0

22

0,035

7110-0440



25

63

35

0,046

7110-0441



13

14

52

12,989

13,110

24

2,5

1,0

0,040

7110-0442



25

63

35

0,052

7110-0443



14

14

52

13,989

14,110

12,0

24

10

0,058

7110-0444



28

66

38

0,075

7110-0445



15

14

56

14,989

15,110

13,0

24

16

0,061

7110-0446



28

70

38

0,080

7110-0447



16

16

58

15,989

16,110

14,0

26

0,071

7110-0448



32

74

42

0,096

7110-0449



17

16

58

16,989

17,110

15

26

0,079

7110-0450



32

74

42

0,107

7110-0451



18

18

60

17,989

18,110

16

28

0,093

7110-0452



36

78

46

0,129

7110-0453



19

18

66

18,987

19,130

30

18

1,6

0,109

7110-0454



36

84

48

0,149

7110-0455



20

20

68

19,987

20,130

17

32

14

4,0

0,135

7110-0456



40

88

52

0,185

7110-0457



21

20

68

20,987

21,130

18

32

0,149

7110-0458



40

88

52

0,203

7110-0459



22

22

70

21,987

22,130

19

34

0,169

7110-0460



45

94

48

0,210

7110-0461



24

25

74

23,987

24,130

20

38

17

0,216

7110-0462



50

98

62

0,302

7110-0463



25

25

74

24,987

25,130

22

38

0,239

7110-0464



50

98

62

0,332

7110-0465



26

25

74

25,987

26,130

38

0,252

7110-0466



50

98

62

0,351

7110-0467



28

28

84

27,987

28,130

25

40

22

20

0,345

7110-0468



56

112

68

0,481

7110-0469



30

30

86

29,987

30,130

42

0,385

7110-0470



60

116

72

0,551

7110-0471



32

32

92

31,984

32,160

28

48

6,0

0,477

7110-0472



63

122

78

0,667

7110-0473



34

34

95

33,984

34,160

50

0,531

7110-0474



67

125

82

0,759

7110-0475



36

36

100

35,984

36,160

32

50

25

24

0,671

7110-0476



71

135

85

0,950

7110-0477



38

38

102

37,984

38,160

52

0,734

7110-0478



75

140

90

1,072

7110-0479



40

40

110

39,984

40,160

36

55

28

28

2,5

0,925

7110-0480



80

150

95

1,320

7110-0481



42

42

115

41,984

42,160

58

1,013

7110-0482



85

155

100

1,480

7110-0483



45

45

125

44,984

45,160

40

60

32

32

1,315

7110-0484



90

170

105

1,877

7110-0485



48

48

128

47,984

48,160

64

1,475

7110-0486



95

175

110

2,129

7110-0487



50

50

120

49,984

50,160

66

1,583

7110-0488



100

180

116

2,353

7110-0489



52*

53

145

51,981

52,190

45

72

36

36

8,0

2,007

7110-0490



105

195

124

2,875

7110-0491



53

53

145

52,981

53,190

72

2,064

7110-0492



105

195

124

2,964

7110-0493



55*

56

145

54,981

55,190

74

2,197

7110-0494



110

200

128

3,204

7110-0495



56

56

145

55,981

56,190

74

2,248

7110-0496



110

200

128

3,292

7110-0497



60

56

145

59,981

60,190

74

2,459

7110-0498



110

200

128

3,658

7110-0499



62*

63

162

61,981

62,190

50

82

40

42

3,079

7110-0500



125

225

145

4,572

7110-0501



63

63

162

62,981

63,190

82

3,152

7110-0502



125

225

145

4,694

7110-0503



65*

63

162

64,981

65,190

82

3,282

7110-0504



125

225

145

4,923

7110-0505



67

63

162

66,981

67,190

82

3,416

7110-0506



125

225

145

5,159

7110-0507



70*

71

170

69,981

70,190

90

3,864

7110-0508



140

240

160

5,980

7110-0509



71

71

170

70,981

71,190

90

3,942

7110-0510



140

240

160

6,117

7110-0511



75

71

190

74,981

75,190

60

90

50

52

5,213

7110-0512



140

260

160

7,640

7110-0513



78*

80

200

77,981

78,190

100

5,843

7110-0514



160

280

180

8,844

7110-0515



80

80

200

79,981

80,190

100

6,038

7110-0516



160

280

180

9,194

* Оправки указанных размеров применять в технически обоснованных случаях.

Примечание - Допускается в технически обоснованных случаях изготавливать оправки для обработки деталей с отверстиями промежуточных размеров d. Оправки промежуточных диаметров следует изготавливать по размерам ближайшего большого диаметра, кроме размеров d1 и d2, которые рассчитывают следующим образом:

d1 = d минус нижнее отклонение отверстия по h6.

d2 = d плюс верхнее отклонение отверстия по Н11.

Пример условного обозначения оправки размерами d = 8 мм, с полем допуска размера d по h6:

Оправка 7110-0431-8 h6 ГОСТ 31.1066.03-97

То же, с полем допуска размера d по k6:

Оправка 7110-0431-8 k6 ГОСТ 31.1066.03-97

То же, оправки для промежуточного диаметра d = 9,76 мм, l = 10 мм, с полем допуска размера d по h6:

Оправка 7110-0435-9,76 h6 ГОСТ 31.1066.03-97

То же, с полем допуска размера d по k6:

Оправка 7110-0435-9,76 k6 ГОСТ 31.1066.03-97

А.2.2 Характер соединения оправок с обрабатываемой деталью в зависимости от предельных отклонений оправки и базового отверстия указан в справочных таблицах А.4 и А.5.

А.3 Оправки типа 3

А.3.1 Конструкция и размеры оправок типа 3 должны соответствовать указанным на рисунке A.3 и в таблице А.6.

Рисунок A.3


Характер соединения оправки с обрабатываемой деталью в зависимости от предельных отклонений посадочного диаметра d оправки и базового отверстия детали

Таблица А.4 - Оправки с предельными отклонениями посадочного диаметра d по h6

Номинальный диаметр отверстия и оправки, мм

Поля допусков диаметра базового отверстия детали, мкм

Н6

G6

Js6

К6

М6

N6

Н7

G7

Js7

К7

М7

N7

Зазоры

Зазор

Затяг

Зазор

Натяг

Зазор

Натяг

Зазор

Натяг

Зазоры

Зазор

Затяг

Зазор

Натяг

Зазор

Натяг

Зазор

Натяг

Наим.

Наиб.

Наим.

Наиб.

Наиб.

Наим.

Наиб.

Наим.

Наиб.

Наиб.

От 8 до 10

0

18

5

23

14

5

11

7

6

12

2

16

0

24

5

29

16

7

14

10

9

15

5

19

Св. 10 » 18

0

22

6

28

17

6

13

9

7

15

2

20

0

29

6

35

18

9

17

12

11

18

6

23

»    18 »  30

0

26

7

33

20

7

15

11

9

17

2

24

0

34

7

41

23

10

19

15

13

21

6

28

»    30 »  50

0

32

9

41

24

8

19

13

12

20

4

28

0

41

9

50

28

12

23

18

16

25

8

33

»    50 »  80

0

38

10

48

29

10

23

15

14

24

5

33

0

49

10

59

34

15

28

21

19

30

10

39

Таблица А.5 - Оправки с предельными отклонениями посадочного диаметра d по k6

Номинальный диаметр отверстия и оправки, мм

Поля допусков диаметра базового отверстия детали, мкм

Н6

G6

Js6

К6

М6

N6

Н7

G7

Js7

К7

М7

N7

Зазор

Натяг

Зазор

Натяг

Зазор

Натяг

Зазор

Натяг

Натяги

Зазор

Затяг

Зазор

Затяг

Зазор

Затяг

Зазор

Натяг

Натяги

Наиб.

Наим.

Наиб.

Наим.

Наиб.

Наиб.

Наим.

Наиб.

Наим.

Наиб.

От 8 до 10

8

10

13

5

4

15

1

17

4

22

8

28

14

10

19

5

6

17

4

20

1

25

5

29

Св. 10 » 18

10

12

16

6

5

18

1

21

5

27

10

32

17

12

23

6

8

21

5

24

1

30

6

35

»    18 »  30

11

15

18

8

5

22

0

26

6

32

13

39

19

15

26

8

8

25

4

30

2

36

9

43

»    30 »  50

14

18

23

9

6

26

1

31

6

38

14

46

23

18

32

9

10

30

5

36

2

43

10

51

»    50 »  80

17

21

27

11

8

31

2

36

7

45

16

54

28

21

38

11

13

36

7

42

2

51

11

60


Таблица А.6

Размеры в миллиметрах

Обозначение комплекта оправок

Номер оправок

Обозначение оправок

Применяемость

d

l

L

d1

d2

d3

d4

l1

S

d11

с

r

Масса, кг, не более

js5

7110-0526

1

7110-0526-1



8

8

44

7,993

8,000

8,005

7,1

10

6

1,6

0,6

0,015

2

7110-0526-2



8,007

8,015

8,020

7110-0527

1

7110-0527-1



12

56

7,993

8,000

8,005

0,020

2

7110-0527-2



8,007

8,015

8,020

7110-0528

1

7110-0528-1



9

10

54

8,993

9,000

9,005

8,0

12

0,023

2

7110-0528-2



9,007

9,015

9,020

7110-0529

1

7110-0529-1



14

64

8,993

9,000

9,005

0,028

2

7110-0529-2



9,007

9,015

9,020

7110-0530

1

7110-0530-1



10

10

54

9,993

10,000

10,005

9,0

7

0,028

2

7110-0530-2



10,007

10,015

10,020

7110-0531

1

7110-0531-1



16

72

9,993

10,000

10,005

0,038

2

7110-0531-2



10,007

10,015

10,020

7110-0532

1

7110-0532-1



11

12

64

10,991

11,000

11,006

10,0

14

8

0,041

2

7110-0532-2



11,009

11,018

11,024

7110-0533

1

7110-0533-1



18

82

10,991

11,000

11,006

0,055

2

7110-0533-2



11,009

11,018

11,024

7110-0534

1

7110-0534-1



12

12

64

11,991

12,000

12,006

11,0

0,047

2

7110-0534-2



12,009

12,018

12,024

7110-0535

1

7110-0535-1



18

82

11,991

12,000

12,006

0,065

2

7110-0535-2



12,009

12,018

12,024

7110-0536

1

7110-0536-1



13

14

70

12,991

13,000

13,006

2,5

1,0

0,059

2

7110-0536-2



13,009

13,018

13,024

7110-0537

1

7110-0537-1



20

88

12,991

13,000

13,006

0,078

2

7110-0537-2



13,009

13,018

13,024

7110-0538

1

7110-0538-1



14

14

70

13,991

14,000

14,006

12,0

10

0,079

2

7110-0538-2



14,009

14,018

14,024

7110-0539

1

7110-0539-1



22

94

13,991

14,000

14,006

0,108

2

7110-0539-2



14,009

14,018

14,024

7110-0540

1

7110-0540-1



15

14

74

14,991

15,000

15,006

13,0

16

0,086

2

7110-0540-2



15,009

15,018

15,024

7110-0541

1

7110-0541-1



22

98

14,991

15,000

15,006

0,119

2

7110-0541-2



15,009

15,018

15,024

7110-0542

1

7110-0542-1



16

16

80

15,991

16,000

16,006

14,0

0,106

2

7110-0542-2



16,009

16,018

16,024

7110-0543

1

7110-0543-1



25

107

15,991

16,000

16,006

0,148

2

7110-0543-2



16,009

16,018

16,024

7110-0544

1

7110-0544-1



17

16

80

16,991

17,000

17,006

15,0

0,118

2

7110-0544-2



17,009

17,018

17,024

7110-0545

1

7110-0545-1



25

107

16,991

17,000

17,006

0,166

2

7110-0545-2



17,009

17,018

17,024

7110-0546

1

7110-0546-1



18

18

86

17,991

18,000

18,006

16,0

0,145

2

7110-0546-2



18,009

18,018

18,024

7110-0547

1

7110-0547-1



28

116

17,991

18,000

18,006

0,205

2

7110-0547-2



18,009

18,018

18,024

7110-0548

1

7110-0548-1



19

18

90

18,990

19,000

19,007

17

1,6

0,162

2

7110-0548-2



19,010

19,021

19,028

7110-0549

1

7110-0549-1



28

120

18,890

19,000

19,007

0,249

2

7110-0549-2



19,010

19,021

19,028

7110-0550

1

7110-0550-1



20

20

96

19,990

20,000

20,007

17,0

18

14

4,0

0,204

2

7110-0550-2



20,010

20,021

20,028

7110-0551

1

7110-0551-1



30

126

19,990

20,000

20,007

0,278

2

7110-0551-2



20,010

20,021

20,028

7110-0552

1

7110-0552-1



21

20

96

20,990

21,000

21,007

18,0

0,225

2

7110-0552-2



21,010

21,021

21,028

7110-0553

1

7110-0553-1



32

132

20,990

21,000

21,007

0,323

2

7110-0553-2



21,010

21,021

21,028

7110-0554

1

7110-0554-1



22

22

102

21,990

22,000

22,007

19,0

17

0,264

2

7110-0554-2



22,010

22,021

22,028

7110-0555

1

7110-0555-1



34

138

21,990

22,000

22,007

0,372

2

7110-0555-2



22,010

22,021

22,028

7110-0556

1

7110-0556-1



24

25

120

23,990

24,000

24,007

20,0

0,344

2

7110-0556-2



24,010

24,021

24,028

7110-0557

1

7110-0557-1



36

144

23,990

24,000

24,007

0,465

2

7110-0557-2



24,010

24,021

24,028

7110-0558

1

7110-0558-1



25

25

120

24,990

25,000

25,007

22,0

0,378

2

7110-0558-2



25,010

25,021

25,028

7110-0559

1

7110-0559-1



38

150

24,990

25,000

25,007

0,532

2

7110-0559-2



25,010

25,021

25,028

7110-0560

1

7110-0560-1



26

25

120

25,990

26,000

26,007

0,401

2

7110-0560-2



26,010

26,021

26,028

7110-0561

1

7110-0561-1



40

156

25,990

26,000

26,007

0,593

2

7110-0561-2



26,010

26,021

26,028

7110-0562

1

7110-0562-1



28

28

128

27,990

28,000

28,007

25,0

22

20

0,558

2

7110-0562-2



28,010

28,021

28,028

7110-0563

1

7110-0563-1



42

170

27,990

28,000

28,007

0,761

2

7110-0563-2



28,010

28,021

28,028

7110-0564

1

7110-0564-1



30

30

134

29,990

30,000

30,007

0,651

2

7110-0564-2



30,010

30,021

30,028

7110-0565

1

7110-0565-1



45

180

29,990

30,000

30,007

0,906

2

7110-0565-2



30,010

30,021

30,028

7110-0566

1

7110-0566-1



32

32

140

31,988

32,000

32,012

28,0

6,0

0,780

2

7110-0566-2



32,012

32,025

32,034

7110-0567

1

7110-0567-1



50

194

31,988

32,000

32,012

1,121

2

7110-0567-2



32,012

32,025

32,034

7110-0568

1

7110-0568-1



34

34

146

33,988

34,000

34,012

0,901

2

7110-0568-2



34,012

34,025

34,034

7110-0569

1

7110-0569-1



50

194

33,988

34,000

34,012

1,234

2

7110-0569-2



34,012

34,025

34,034

7110-0570

1

7110-0570-1



36

36

158

35,988

36,000

36,012

32,0

25

24

1,134

2

7110-0570-2



36,012

36,025

36,034

7110-0571

1

7110-0571-1



56

218

35,988

36,000

36,012

1,613

2

7110-0571-2



36,012

36,025

36,034

7110-0572

1

7110-0572-1



38

38

164

37,988

38,000

38,012

2,5

1,285

2

7110-0572-2



38,012

38,025

38,034

7110-0573

1

7110-0573-1



56

218

37,988

38,000

38,012

1,766

2

7110-0573-2



38,012

38,025

38,034

7110-0574

1

7110-0574-1



40

40

176

39,988

40,000

40,012

36,0

28

28

1,577

2

7110-0574-2



40,012

40,025

40,034

7110-0575

1

7110-0575-1



63

245

39,988

40,000

40,012

2,258

2

7110-0575-2



40,012

40,025

40,034

7110-0576

1

7110-0576-1



42

42

182

41,988

42,000

42,012

1,763

2

7110-0576-2



42,012

42,025

43,034

7110-0577

1

7110-0577-1



63

245

41,988

42,000

42,012

2,449

2

7110-0577-2



42,012

42,025

42,034

7110-0578

1

7110-0578-1



45

45

200

44,988

45,000

45,012

40,0

32

32

2,266

2

7110-0578-2



45,012

45,025

45,034

7110-0579

1

7110-0579-1



67

265

44,988

45,000

45,012

3,083

2

7110-0579-2



45,012

45,025

45,034

7110-0580

1

7110-0580-1



48

48

208

47,988

48,000

48,012

2,617

2

7110-0580-2



48,012

48,025

48,034

7110-0581

1

7110-0581-1



75

290

47,988

48,000

48,012

3,767

2

7110-0581-2



48,012

48,025

48,034

7110-0582

1

7110-0582-1



50

50

215

49,988

50,000

50,012

2,893

2

7110-0582-2



50,012

50,025

50,034

7110-0583

1

7110-0583-1



75

290

49,988

50,000

50,012

4,049

2

7110-0583-2



50,012

50,025

50,034

Примечание - Допускается в технически обоснованных случаях изготовление оправок для обработки деталей с отверстиями промежуточных диаметров d. Оправки промежуточных диаметров следует изготавливать по размерам ближнего большего диаметра, кроме размеров d1, d2 и d3 которые рассчитывают следующим образом.

Для оправки номер 1

d1 = d минус нижнее отклонение отверстия по Js7;

d2 = d;

d2 = d плюс нижнее отклонение отверстия по G7.

Для оправки номер 2

d1 = d плюс верхнее отклонение отверстия по Js7;

d2 = d плюс верхнее отклонение отверстия по Н7;

d3 = d плюс верхнее отклонение отверстия по G7.

Пример условного обозначения комплекта цилиндрических оправок для отверстия диаметром d = 8 мм и l = 8:

Комплект оправок 7110-03526-8 ГОСТ 31.1066.03-97

То же, для оправки номер 1:

Оправка 7110-0526-1-8 ГОСТ 31.1066.03-97

То же, для оправки номер 2:

Оправка 7110-0526-2-8 ГОСТ 31.1066.03-97

То же, комплект цилиндрических оправок для отверстия промежуточного диаметра d = 9,76 мм и l = 10 мм:

Комплект оправок 7110-0530-9,76 ГОСТ 31.1066.03-97

То же, для оправки номер 1:

Оправка 7110-0530-1-9,76 ГОСТ 31.1066.03-97



Ключевые слова: оправки, центровые, отверстия, базовые, цилиндрические, точная обработка



СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 2

3 Технические требования. 2

4 Правила приемки. 3

5 Методы контроля. 4

6 Транспортирование и хранение. 4

7 Гарантии изготовителя. 4

Приложение А. Конструкция и размеры.. 4
