Adjusting rings witch pin fastening. Dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КОЛЬЦА УСТАНОВОЧНЫЕ
СО ШТИФТОВЫМ КРЕПЛЕНИЕМ

КОНСТРУКЦИЯ И РАЗМЕРЫ



ГОСТ 3130-77







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЬЦА УСТАНОВОЧНЫЕ СО ШТИФТОВЫМ КРЕПЛЕНИЕМ

Конструкция и размеры

Adjusting rings with pin fastening.

Construction and dimensions

ГОСТ
3130-77*

Взамен

ГОСТ 3130-64

* Переиздание сентябрь 1983 г. с Изменением № 1, утвержденным в июне 1983 г. (ИУС № 9-83 г.).

Постановлением Государственного комитета стандартов Совета Министров СССР от 16 декабря 1977 г. № 2921 срок введения установлен

с 01.07.78

Проверен в 1983 г. Постановлением Госстандарта от 23.06.83 № 2664 срок действия продлен

до 01.01.89

Несоблюдение стандарта преследуется по закону

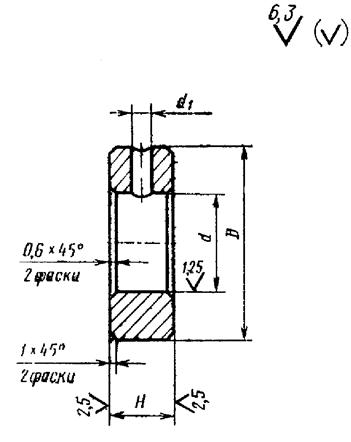

1. Конструкция и размеры установочных колец со штифтовым креплением должны соответствовать указанным на чертеже и в таблице.

мм

d

D

H

d1

Штифт конический по ГОСТ 3129-70*

d

D

H

d1

Штифт конический по ГОСТ 3129-70*

8

20

9

3

3´20

(55)

85

20

8

8´90

10

22

3´25

56

12

25

3´25

60

90

14

28

10

4

4´30

63

95

10

10´100

15

30

(65)

16

(70)

100

22

18

34

4´36

71

20

36

75

110

10´110

22

38

12

5

5´40

80

25

42

5´45

85

120

10´120

28

45

90

30

48

14

6

6´50

95

25

32

52

6´55

100

140

10´140

36

55

16

105

40

60

6´60

110

150

30

12

12´160

45

70

18

6´70

120

160

50

80

8

8´80

125

170

12´180



130

* Длина шрифтов - справочная.

Примечание. Размеры колец, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения установочного кольца диаметром d = 30 мм, из стали марки 20, с фосфатным покрытием с последующей пропиткой маслом, толщиной 6 мкм:

Кольцо 30.20.066 ГОСТ 3130-77

(Измененная редакция, Изм. № 1).

2. Материал для изготовления колец - сталь марок 20, 35, 45 по ГОСТ 1050-74. По требованию потребителя допускается применять материалы других марок.

3. Виды покрытий, их условные обозначения и толщины - по ГОСТ 1759.0-87. Допускается изготовлять кольца без покрытия и применять другие виды покрытий - по ГОСТ 9.306-85.

(Измененная редакция, Изм. № 1, 2).

4. Торцевое биение - не более половины допуска, установленного на размер d.

5. Предельные отклонения размеров d - по Н7; D и Н - по h14; d1 - по Н11.

Допускается по согласованию с потребителем устанавливать предельные отклонения на внутренний диаметр d по H9.

(Измененная редакция, Изм. № 1, 2).

5а. По требованию потребителя допускается изготовление колец без фасок на одной из торцовых поверхностей являющейся опорной и на внутренней цилиндрической поверхности.

(Введен дополнительно, Изм. № 2).

6. Теоретическая масса колец по справочному приложению.

ПРИЛОЖЕНИЕ

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА УСТАНОВОЧНЫХ КОЛЕЦ СО ШТИФТОВЫМ КРЕПЛЕНИЕМ

Диаметр кольца d, мм

Масса 1 шт., ≈ кг

Диаметр кольца d, мм

Масса 1 шт., ≈ кг

8

0,018

56

0,502

10

0,021

60

0,548

12

0,027

63

0,599

14

0,035

65

0,583

15

0,041

70

0,714

16

0,039

71

0,670

18

0,050

75

0,907

20

0,054

80

0,793

22

0,073

85

1,007

25

0,083

90

0,878

28

0,090

95

0,847

30

0,119

100

1,527

32

0,143

105

1,364

36

0,168

110

1,903

40

0,195

120

2,051

45

0,316

125

2,429

50

0,427

130

2,185

55

0,512
