ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ВАЛКИ ПРОКАТНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ



ГОСТ 5399-69







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВАЛКИ ПРОКАТНЫЕ

Основные размеры

Rolls. Basic dimensions

ГОСТ
5399-69*

Взамен
ГОСТ 5399-56

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 25 ноября 1969 г. № 1262 срок введения установлен

с 01.07.70

Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

1. Настоящий стандарт распространяется на горизонтально расположенные рабочие и опорные прокатные валки для вновь проектируемых двух-, трех- и четырехвалковых станов горячей и холодной прокатки.

2. Стандарт устанавливает основные размеры следующих прокатных валков:

с цилиндрическими шейками под подшипники скольжения;

с цилиндрическими шейками под подшипники качения;

с коническими шейками под подшипники жидкостного трения.

3. В зависимости от назначения стана размеры бочек валков должны приниматься в соответствии с данными, указанными на черт. 1 - 3 и в табл. 1 для обжимных, заготовочных и сортовых станов и табл. 2 - для листовых станов.

При этом D - диаметр бочки нового непереточенного гладкого валка и валка с открытыми профилированными ручьями или минимальное межосевое расстояние между новыми непереточенными валками с закрытыми ручьями (калибрами).

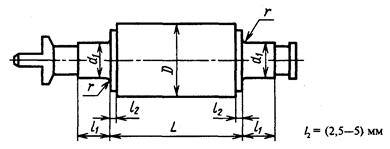

Валок с цилиндрическими шейками для подшипников скольжения

Черт. 1

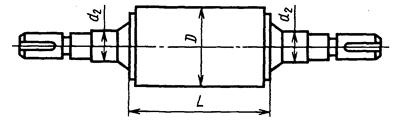

Валок с цилиндрическими шейками для подшипников качения

Черт. 2

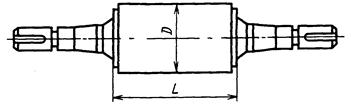

Валок с коническими шейками для подшипников жидкостного трения

Черт. 3

Таблица 1

Диаметры (D) и длины (L) бочек валков обжимных, заготовочных и сортовых станов

мм

D

250; 260; 280

300

320

340

360; 380

400

420

450

480; 500; 530; 560

600

630

L

200

200

200

-

-

-

-

-

-

-

-

320

320

320

-

-

-

-

-

-

-

-

400

400

400

400

400

400

-

-

-

-

-

500

500

500

500

500

500

500

500

-

-

-

630

630

630

630

630

630

630

630

630

630

-

710

710

710

710

710

710

710

710

710

710

710

800

800

800

800

800

800

800

800

800

800

800

900

900

900

900

900

900

900

900

900

900

900

1000

1000

1000

1000

1000

1000

1000

1000

1000

1000

1000

-

1120

1120

1120

1120

1120

1120

1120

1120

1120

1120

-

-

1250

1250

1250

1250

1250

1250

1250

1250

1250

-

-

1400

1400

1400

1400

1400

1400

1400

1400

1400

-

-

-

-

1600

1600

1600

1600

1600

1600

1600

-

-

-

-

-

1800

1800

1800

1800

1800

1800

-

-

-

-

-

-

-

2000

2000

2000

2000

-

-

-

-

-

-

-

-

-

2240

2240

Продолжение

мм

D

670; 710

750; 800

850; 900

950; 1000

1060; 1120

1180; 1250

1320

1400; 1500

1600

L

710

-

-

-

-

-

-

-

-

800

800

800

-

-

-

-

-

-

900

900

900

900

-

-

-

-

-

1000

1000

1000

1000

1000

1000

-

-

-

1120

1120

1120

1120

1120

1120

-

-

-

1250

1250

1250

1250

1250

1250

1250

1250

-

1400

1400

1400

1400

1400

1400

1400

1400

1400

1600

1600

1600

1600

1600

1600

1600

1600

1600

1800

1800

1800

1800

1800

1800

1800

1800

1800

2000

2000

2000

2000

2000

2000

2000

2000

2000

2240

2240

2240

2240

2240

2240

2240

2240

2240

2500

2500

2500

2500

2500

2500

2500

2500

2500

-

-

2800

2800

2800

2800

2800

2800

2800

-

-

-

-

-

3150

3150

3150

3150

-

-

-

-

-

-

-

3550

3550

Таблица 2

Длины (L) и диаметры (D) бочек валков листовых станов

мм

L

200; 250; 320

360; 400

450; 500; 560; 630; 710; 800

900; 1000

1120; 1180*; 1250

1320*; 1400

1500*; 1600

1700*; 1800

2000; 2240

2500; 2800; 3150

3550

D

150

150

150

-

-

-

-

-

-

-

-

160

160

160

-

-

-

-

-

-

-

-

170

170

170

-

-

-

-

-

-

-

-

180

180

180

-

-

-

-

-

-

-

-

190

190

190

-

-

-

-

-

-

-

-

200

200

200

200

-

-

-

-

-

-

-

210

210

210

210

-

-

-

-

-

-

-

220

220

220

220

-

-

-

-

-

-

-

240

240

240

240

-

-

-

-

-

-

-

250

250

250

250

250

-

-

-

-

-

-

260

260

260

260

260

-

-

-

-

-

-

280

280

280

280

280

-

-

-

-

-

-

300

300

300

300

300

300

-

-

-

-

-

320

320

320

320

320

320

-

-

-

-

-

340

340

340

340

340

340

-

-

-

-

-

360

360

360

360

360

360

360

-

-

-

-

380

380

380

380

380

380

380

-

-

-

-

400

400

400

400

400

400

400

400

-

-

-

420

420

420

420

420

420

420

420

-

-

-

-

450

450

450

450

450

450

450

450

-

-

-

480

480

480

480

480

480

480

480

-

-

-

500

500

500

500

500

500

500

500

500

-

-

530

530

530

530

530

530

530

530

530

-

-

560

560

560

560

560

560

560

560

560

560

-

-

600

600

600

600

600

600

600

600

600

Продолжение

мм

L

450; 500

560; 630; 710

800; 900

1000; 1120

1180*; 1250

1320*; 1400; 1500*

1600; 1700*; 1800; 2000

2240; 2500

2800; 3150

3550

4000

4500

5000

D

630

630

630

630

630

630

630

630

630

630

630

-

-

670

670

670

670

670

670

670

670

670

670

670

-

-

710

710

710

710

710

710

710

710

710

710

710

710

-

-

750

750

750

750

750

750

750

750

750

750

750

-

-

800

800

800

800

800

800

800

800

800

800

800

800

-

850

850

850

850

850

850

850

850

850

850

850

850

-

900

900

900

900

900

900

900

900

900

900

900

900

-

-

950

950

950

950

950

950

950

950

950

950

950

-

-

1000

1000

1000

1000

1000

1000

1000

1000

1000

1000

1000

-

-

1060

1060

1060

1060

1060

1060

1060

1060

1060

1060

1060

-

-

1120

1120

1120

1120

1120

1120

1120

1120

1120

1120

1120

-

-

1180

1180

1180

1180

1180

1180

1180

1180

1180

1180

1180

-

-

-

1250

1250

1250

1250

1250

1250

1250

1250

1250

1250

-

-

-

-

1320

1320

1320

1320

1320

1320

1320

1320

1320

-

-

-

-

1400

1400

1400

1400

1400

1400

1400

1400

1400

-

-

-

-

-

1500

1500

1500

1500

1500

1500

1500

1500

-

-

-

-

-

1600

1600

1600

1600

1600

1600

1600

1600

-

-

-

-

-

-

1700

1700

1700

1700

1700

1700

1700

-

-

-

-

-

-

-

1800

1800

1800

1800

1800

1800

-

-

-

-

-

-

-

1900

1900

1900

1900

1900

1900

-

-

-

-

-

-

-

-

2000

2000

2000

2000

2000

-

-

-

-

-

-

-

-

2120

2120

2120

2120

2120

-

-

-

-

-

-

-

-

-

2240

2240

2240

2240

-

-

-

-

-

-

-

-

-

2360

2360

2360

2360

-

-

-

-

-

-

-

-

-

-

2500

2500

2500

* Применять в технически обоснованных случаях.

4. Размеры шеек валков под подшипники скольжения должны приниматься в соответствии с черт. 1 и табл. 3.

Таблица 3*

* Таблица 4. (Исключена, Изм. № 1).

Размеры шеек валков под подшипники скольжения

мм

d1

l1, не менее

r1, не менее

d1

l1, не менее

r1, не менее

d1

l1, не менее

r1, не менее

150

170

20

320

360

35

560

630

55

160

180

20

340

380

35

600

670

60

170

190

20

360

400

40

630

710

60

180

200

20

380

420

40

670

750

65

190

210

20

400

450

40

710

800

75

200

220

20

420

40

750

850

75

220

240

25

440

480

45

800

80

240

260

25

460

500

50

850

900

80

260

280

30

480

530

50

900

950

85

280

300

30

500

560

50

950

1000

85

300

340

35

530

600

55

-

-

-

3, 4. (Измененная редакция, Изм. № 1).

5. Диаметры шеек валков (d2 в мм) под подшипники качения должны выбираться из следующего ряда: 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 530, 560, 600, 630, 670, 710, 750, 800, 850, 900, 950.

6. Длины шеек валков под подшипники качения, а также размеры шеек под подшипники качения с коническим отверстием стандартом не устанавливаются и принимаются в соответствии со схемой установки и размерами подшипников.

7. Размеры шеек валков под подшипники жидкостного трения - по ГОСТ 7999-70.

(Измененная редакция, Изм. № 1).

8. Размеры приводных концов валков стандартом не устанавливаются и принимаются в соответствии с действующими стандартами и с чертежами, утвержденными в установленном порядке.

9. Выбранные размеры валков проверяются соответствующими расчетами при проектировании, исходя из заданных режимов работы стана, с учетом прочностных свойств и необходимой износостойкости материала валков.
