Universal tool-grinding machines. Basic dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

СТАНКИ УНИВЕРСАЛЬНО-ЗАТОЧНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 8308-72
(СТ СЭВ 5940-87)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ УНИВЕРСАЛЬНО-ЗАТОЧНЫЕ

Основные размеры

Universal tool-grinding machines.
Basic dimensions

ГОСТ
8308-72

(CT СЭВ 5940-87)

Дата введения 01.01.74

1. Настоящий стандарт распространяется на универсально-заточные станки общего назначения с подвижным столом.

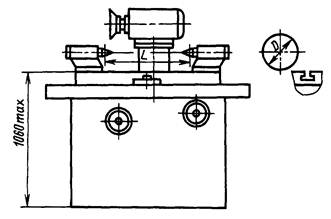

2. Основные размеры универсально-заточных станков должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию станков.

Размеры в мм

Наименование основного размера

Значение

Наибольший диаметр D изделия, устанавливаемого в центровых бабках

100

160

250

400

Наибольшая длина L изделия, устанавливаемого в центровых бабках

250

400

630

1000

Ширина рабочей поверхности стола по ГОСТ 1574

63

100

140

180

Ширина Т-образного паза стола по ГОСТ 1574

10

12

14

Внутренний конус Морзе в задней бабке по ГОСТ 25557

0

1

2

3

Внутренний конус Морзе шпинделя универсальной бабки по ГОСТ 25557

2

4

5

6

Наибольший диаметр шлифовального круга, не менее

80

100

150

200

Конец шлифовального шпинделя по ГОСТ 2324, конус Морзе, не менее

1

2

3

4

Наибольший угол поворота универсальной бабки, град

в горизонтальной плоскости

360

в вертикальной плоскости, не менее

240

Наибольший угол поворота стола в горизонтальной плоскости, в его среднем положении, град, не менее

-

± 45

Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град.

-

360

(Измененная редакция, Изм. 2).

3. Допускается изготовление станков с размерами L, уменьшенными или увеличенными по ряду Ra 10 по сравнению с указанным в таблице.

4. По заказу потребителя допускается изготовлять шпиндель универсальной бабки с конусом 40 или 50 по ГОСТ 15945.

5. (Исключен, Изм. № 2).

6. Допускается изготовлять конец шлифовального шпинделя диаметром не менее 16; 20; 25; 32 мм по ГОСТ 2323 вместо соответственно конусов Морзе 1; 2; 3; 4 по ГОСТ 2324.

(Введен дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.12.72 № 2259

3. ВЗАМЕН ГОСТ 8308-62

4. Стандарт соответствует СТ СЭВ 5940-87 в части типоразмерного ряда универсально-заточных станков: 100; 160; 250; 400 в соответствии со специализацией СССР

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1574-91

2

ГОСТ 2323-76

6

ГОСТ 2324-77

2, 6

ГОСТ 15945-82

4

ГОСТ 25557-82

2

6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1979 г., марте 1984 г., июне 1988 г. (ИУС 9-79, 7-84, 9-88)
