Prevailing torque type all-metal hexagon nuts. Property classes 5, 8, 10 and 12. Specifications

ГОСТ Р 50272-92

(ИСО 7042-83)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ШЕСТИГРАННЫЕ
САМОСТОПОРЯЩИЕСЯ
ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ

Классы прочности 5, 8, 10 и 12

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 16 сентября 1992 г. № 1184

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 7042-83 «Гайки шестигранные цельнометаллические с преобладающим крутящим моментом. Тип 2. Классы прочности 5, 8, 10 и 12» с дополнительными требованиями, отражающими потребности народного хозяйства

3 ВВЕДЕН ВПЕРВЫЕ

4 ПЕРЕИЗДАНИЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ
ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ

Классы прочности 5, 8, 10 и 12

Технические условия

Prevailing torque type all-metal hexagon nuts.
Property classes 5, 8, 10 and 12.
Specifications

ГОСТ Р
50272-92

(ИСО 7042-83)

Дата введения 1994-01-01

1 Настоящий стандарт распространяется на шестигранные самостопорящиеся цельнометаллические гайки с номинальным диаметром резьбы от 5 до 35 мм (далее - гайки).

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении.

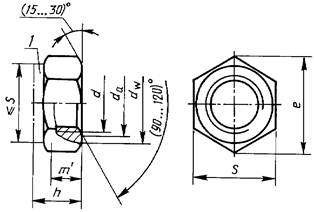

2 Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице 1.

1 - стопорящий элемент (допускаются различные варианты исполнения)

Таблица 1

мм

Резьба d

М5

М6

М8

М10

М12

(М14)*

М16

М20

М24

М30

М36

Р**

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4

da

не менее

5

6

8

10

12

14

16

20

24

30

36

не более

5,75

6,75

8,75

10,80

13,00

15,10

17,30

21,60

25,90

32,40

38,90

dw, не менее

6,9

8,9

11,6

14,6

16,6

19,6

22,5

27,7

33,2

42,7

51,1

е, не менее

8,79

11,05

14,38

17,77

20,03

23,35

26,75

32,95

39,55

50,85

60,79

h

не более

5,1

6

8

10

12

14,1

16,4

20,3

23,9

30

36

не менее

4,8

5,4

7,14

8,94

11,57

13,4

15,7

19

22,6

27,3

33,1

m'*** не менее

2,75

3,3

4,4

5,5

6,6

7,7

8,8

11

13,2

16,5

19,8

S

не более

8

10

13

16

18

21

24

30

36

46

55

не менее

7,78

9,78

12,73

15,73

17,73

20,67

23,67

29,16

35

45

53,8

* Размеры гаек, заключенные в скобки, применять не рекомендуется.

** Р - шаг резьбы.

*** m' - минимальная высота под ключ.

3 Технические требования по таблице 2.

Таблица 2

Гайка

Типы

NF (нормальное трение)

LF (пониженное трение)

Государственный стандарт

ГОСТ Р 50271

Материал

Сталь по ГОСТ Р 50271

Резьба

Поле допуска

Государственный стандарт

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс прочности

5; 8; 10; 12 (d £ 16 мм)

Государственный стандарт

ГОСТ 1759.4; ГОСТ Р 50271

Преобладающий крутящий момент и другие требования*

Государственный стандарт

ГОСТ Р 50271

Допуски

Класс точности

для d £ М16-А

для d > М16-В

Государственный стандарт

ГОСТ 1759.1

Поверхность изделия

Покрытие

ГОСТ 1759.0, ГОСТ Р 50271

Приемка

ГОСТ 17769

*Смазка допускается в соответствии с требованиями ГОСТ Р 50271.

Пример условного обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, типа NF:

Гайка М12-6Н.5.NF ГОСТ Р 50272-92

ПРИЛОЖЕНИЕ
(справочное)

Дополнительные требования, отражающие потребности народного хозяйства

Допускается изготавливать гайки:

- класса прочности 6;

- с резьбой М8·1, М10·1,25, М10·1, М12·1,25, М14·1,5; М16·1,5;

- с размерами, указанными в таблице 3.

Таблица 3

В миллиметрах

Резьба d

М10

М12

М14

е, не менее

18,9

21,1

24,5

dw, не менее

15,3

17,2

20,2

S

17

19

22

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

3

ГОСТ 1759.1-82

ГОСТ 16093-2004

ГОСТ 17769-83

ГОСТ 24705-2004

ГОСТ Р 50271-92
