Hexagon head bolts with metric fine pitch thread and thread to head, product grades A and B. Specifications

ГОСТ Р 50795-95
(ИСО 8676-88)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
С МЕЛКИМ ШАГОМ РЕЗЬБЫ И РЕЗЬБОЙ
ДО ГОЛОВКИ КЛАССОВ ТОЧНОСТИ А и В

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим Комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29 июня 1995 № 334

3 Стандарт содержит полный аутентичный текст ИСО 8676-88 «Винты с шестигранной головкой с метрической резьбой мелкого шага. Классы точности А и В» в части болтов из углеродистых сталей с дополнительными требованиями, отражающими потребности народного хозяйства

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

ГОСТ Р 50795-95
(ИСО 8676-88)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ С МЕЛКИМ ШАГОМ РЕЗЬБЫ И
РЕЗЬБОЙ ДО ГОЛОВКИ КЛАССОВ ТОЧНОСТИ А и В

Технические условия

Hexagon head bolts with metric fine pitch thread and thread to head, product grades A and B.
Specifications

Дата введения 1996-07-01

1 Область применения

Настоящий стандарт распространяется на болты с шестигранной головкой с резьбой до головки с диаметрами резьбы от М8 до М64 с мелким шагом резьбы класса точности А (для резьбы до М24 и номинальных длин до 10d, но не более 150 мм) и класса точности В (для резьбы более М24 или для номинальных длин более 10d или более 150 мм)

Требования стандарта являются обязательными.

Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении А.

2 Нормативные ссылки

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 1759.4-87 (ИСО 898-1-78) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 12414-94 (ИСО 4753-83) Концы болтов, винтов и шпилек. Размеры

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

3 Размеры

________

* Неполная резьба u £ 2Р.

** ds » среднему диаметру резьбы.

Примечание - Конец с фаской - по ГОСТ 12414.


Таблица 1 - Размеры болтов с предпочтительными размерами резьбы

мм

Окончание таблицы 1

1) k¢мин = 0,7kмин, где k¢ - минимальная высота захвата гаечным ключом.

2) Диапазон применяемых длин между ступенчатыми сплошными линиями:

- для класса точности А выше ступенчатой штриховой линии;

- для класса точности В ниже ступенчатой штриховой линии.

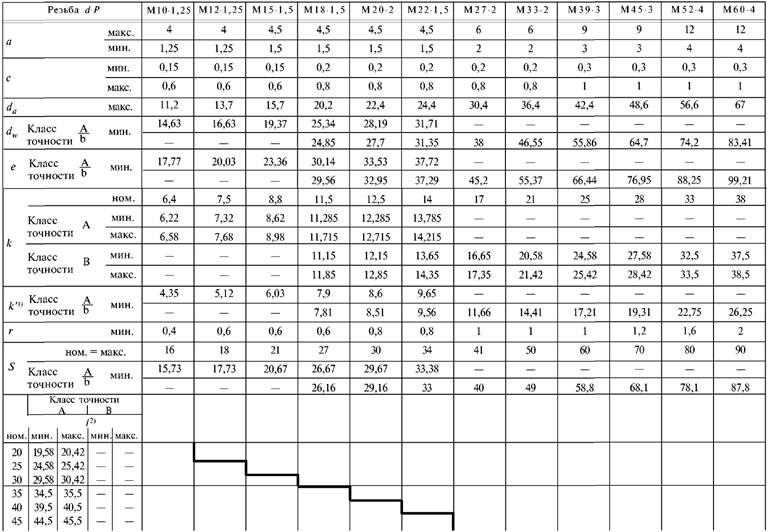

Таблица 2 - Размеры болтов с непредпочтительными размерами резьбы

мм

Окончание таблицы 2

1) k¢мин = 0,7kмин, где k¢ - минимальная высота захвата гаечным ключом.

2) Диапазон применяемых длин между ступенчатыми сплошными линиями:

- для класса точности А выше ступенчатой штриховой линии;

- для класса точности В ниже ступенчатой штриховой линии.

Теоретическая масса болтов указана в приложении Б.


4 Технические требования

Таблица 3

Материал

Сталь

Общие технические требования

Стандарт

ГОСТ 1759.0

Резьба

Допуск

6g

Стандарты

ГОСТ 24705, ГОСТ 16093

Механические свойства

Класс прочности1)

d £ 48 мм: 5.6, 8.8, 10.9

d > 48 мм: по соглашению

Стандарты

d ³ 48 мм: ГОСТ 1759.4

d < 48 мм: по соглашению

Допуски

Класс точности

Для d £ 24 мм и l £ 10d или 150 мм2): А

Для d > 24 мм или l > 10d или 150 мм2): В

Стандарт

ГОСТ 1759.1

Поверхность изделия

Без покрытия или с покрытием. Требования к покрытию - по ГОСТ 1759.0. Другие требования к покрытию или чистовой отделке поверхности устанавливаются по соглашению между изготовителем и потребителем.

Допустимые дефекты поверхности болтов - по ГОСТ 1759.2

Приемка

ГОСТ 17769

1) Символы обозначения классов прочности по ГОСТ 1759.4 могут быть использованы для размеров резьбы более М48 при условии, что готовое изделие обладает всеми свойствами, необходимыми по ГОСТ 1759.4.

2) Выбирается наименьшая длина

Если в специальных случаях необходимы технические требования, отличающиеся от указанных в настоящем стандарте, они должны быть выбраны из действующих стандартов, указанных в разделе 2.

5 Обозначение

Пример условного обозначения болта с шестигранной головкой с резьбой до головки с мелким шагом резьбы с резьбой М12·1,5, номинальной длиной l = 80 мм, класса прочности 8.8, из стали марки 35Х, без покрытия:

Болт М12 · 1.5 · 80.88.35Х ГОСТ Р 50795-95

То же, с цинковым хроматированным покрытием толщиной 6 мкм:

Болт М12 · 1,5 · 80.88.35Х.016 ГОСТ Р 50795-95

ПРИЛОЖЕНИЕ А
(Рекомендуемое)

Дополнительные требования, отражающие потребности народного хозяйства

А1. Максимальные значения параметра шероховатости поверхностей болтов должны соответствовать указанным в таблице А1.

Таблица А1

Поверхность

Максимальные значения параметра шероховатости Ra, мкм, для класса точности

А

В

Опорная головка

6,3

6,3

Резьбы

3,2

6,3

Остальные

12,5

12,5

А2. По соглашению между изготовителем и потребителем допускается изготовление болтов классов прочности 6.6, 6.8, 5.8, 4.8 по ГОСТ 1759.4.


ПРИЛОЖЕНИЕ Б
(Справочное)

Таблица Б1

Длина болта, l, мм

Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре и шаге резьбы d·P, мм

М8·1

М10·1

M10·1,25

М12·1,25

М12·1,5

М14·1,5

М16·1,5

М18·1,5

M20·1,5

M20·2

M22·1,5

M24·2

М27·2

М30·2

М33·2

М36·3

М39·3

М42·3

М45·3

М48·3

М52·4

М56·4

М60·4

М64·4

16

11,64

























20

13,31

22,25

22,04

























25

15,36

25,52

25,22

36,77

36,60

























30

17,41

28,79

28,40

41,43

41,14

59,70

























35

19,46

32,06

31,58

46,09

45,68

65,98

90,5

123,4

























40

21,51

35,33

34,76

50,75

50,22

72,26

98,7

134,1

167,1

176,2

261,1



463,5



734,0

















45

23,56

38,60

37,94

55,41

54,76

78,54

106,9

144,8

180,2

188,9

236,0

279,7



493,0



775,5

















50

25,61

41,86

41,16

60,07

59,30

84,82

115,1

155,4

193,3

201,6

251,8

298,4



522,5



817,0

















55

27,66

45,14

44,34

64,72

63,84

91,12

123,3

166,0

206,4

214,3

267,6

317,0

426,7

552,0



858,5

















60

29,71

48,40

47,51

69,38

68,38

97,42

131,5

176,7

219,5

227,0

283,3

335,6

450,2

581,5



900,0

















65

31,76

51,67

50,69

74,04

72,92

103,70

139,7

187,4

232,6

239,7

299,0

354,2

473,7

611,0

737,0

941,5

















70

33,81

54,94

53,87

78,70

77,46

110,00

147,9

198,1

245,7

252,4

314,8

372,9

497,2

640,5

768,0

983,0

















80

37,91

61,48

60,23

88,02

86,54

122,60

164,3

219,5

272,0

269,0

346,3

410,2

544,2

699,4

830,0

1066,0

1271















90

68,02

66,60

97,34

95,62

135,20

180,7

240,8

298,3

294,5

377,8

447,5

591,2

758,4

892,0

1149,0

1355

1672

1922











100

74,56

72,96

106,70

104,70

147,80

197,1

262,1

324,4

319,9

409,3

484,8

638,2

817,3

954,0

1232,0

1439

1786

2036

2499

2927







110

116,00

113,80

160,40

213,5

283,4

350,5

345,3

440,8

522,1

685,2

876,3

1016,0

1315,0

1523

1900

2150

2648

3101







120

125,30

122,90

173,00

229,9

304,7

376,7

370,7

472,3

559,4

732,3

935,2

1078,0

1398,0

1607

2014

2264

2797

3275

3840

4458



130

185,60

246,3

326,1

402,9

396,1

503,8

596,8

779,3

994,1

1140,0

1481,0

1691

2128

2378

2946

3449

4030

4661

5470

140

198,20

262,7

347,4

429,0

421,5

535,3

634,1

826,3

1053,0

1202,0

1564,0

1775

2242

2492

3095

3623

4220

4865

5720

150

279,1

368,8

455,2

446,5

566,8

671,4

873,3

1112,0

1265,0

1647,0

1859

2356

2606

3244

3797

4410

5068

5970

160

295,5

390,1

481,4

472,3

598,3

708,7

920,2

1171,0

1326,0

1730,0

1943

2470

2720

3393

3971

4600

5271

6220

180

432,7

533,8

523,1

661,3

783,4

1014,0

1289,0

1450,0

1894,0

2112

2698

2948

3692

4319

4980

5678

6720

200

586,2

573,9

724,3

858,0

1108,0

1407,0

1574,0

2059,0

2281

2925

3176

3991

4667

5360

6085

7220

220

787,3

1202,0



1698,0



2450

3152

3404

4289

4965

5740

6492

7720

240

























1296,0



1822,0



2619

3380

3632

4588

5312

6120

6899

8220

260

























1391,0



1946,0



2788

3607

3860

4888

5660

6500

7306

8720

280





























2070,0



2957

3834

4088

5187

6008

6880

7712

9220

300





























2194,0



3126

4062

4316

5486

6356

7260

8119

9720

320





























2318,0



3295

4290

4544

5785

6704

7640

8526

10200

340





























2442,0



3464

4517

4772

6084

7052

8020

8933

10700

360





























2566,0



3633

4744

5000

6384

7400

8400

9340

11200

380

































3802

4971

5228

6683

7748

8780

9747

11700

400



































5199

5456

6982

8096

9160

10154

12200

420



































5426

5684

7281

8444

9540

10561

12700

440





































5912

7580

8792

9920

10968

13200

460







































7880

9140

10300

11375

13700

480







































8180

9488

10680

11782

14200

500









































9836

11060

12189

14700


Ключевые слова: болты с шестигранной головкой, размеры, допуски на размер, обозначение
