МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ, ОТПУСКАЕМОЙ
В ВОДЯНЫЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.341-00

Введено впервые

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования на источниках тепла (тепловых электростанциях, котельных) при организации и проведении измерений с приписанной погрешностью количества отпускаемой тепловой энергии.

Измерительная информация по количеству тепловой энергии используется при ведении технологического режима работы систем теплоснабжения оператором-технологом, учете количества тепловой энергии, отпускаемой в водяные системы теплоснабжения от источника тепла, и контроле ее качества при коммерческом учете.

Термины и определения приведены в приложении А.

2 СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОМ ПАРАМЕТРЕ

2.1 Измеряемым параметром является количество тепловой энергии, отпускаемой с горячей водой по каждой двухтрубной тепломагистрали, отходящей от источника тепла.

2.2 Настоящая МВИ распространяется на водяные системы теплоснабжения, имеющие характеристики и режимы работы в соответствии с приложением Б.

3 УСЛОВИЯ ИЗМЕРЕНИЙ

3.1 Измерения количества тепловой энергии осуществляются рассредоточенными измерительными системами, составные элементы которых находятся в различных внешних условиях.

3.2 Основной величиной, влияющей на измерительные системы, является температура окружающей среды.

Диапазон изменения температуры окружающей среды указан в таблице 1.

Таблица 1

Элементы измерительной системы

Диапазон изменения температуры окружающей среды, °С

Термопреобразователь сопротивления

5 - 60

Первичный измерительный преобразователь расхода, давления

5 - 40

Линия связи

5 - 60

Вторичный измерительный прибор расхода, температуры, давления

15 - 30

Агрегатные средства (АС) информационно-измерительной системы (ИИС), тепловычислитель

15 - 25

4 ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

4.1 Характеристиками погрешности измерений являются пределы относительной погрешности измерений количества тепловой энергии за сутки и за месяц при применении различных измерительных систем в характерных режимах работы системы теплоснабжения.

4.2 Настоящая Методика обеспечивает измерения количества тепловой энергии, отпускаемой в водяные системы теплоснабжения, с пределов относительной погрешности измерений (таблица 2) во всем диапазоне изменений влияющей величины по (см. раздел 3 настоящей Методики).

Таблица 2

Измерительные системы

Режим работы водяной системы теплоснабжения

Зимний

Переходный

Летний

Пределы относительной погрешности измерений количества тепловой энергии, ± %

за сутки

за месяц

за сутки

за месяц

за сутки

за месяц

1. Измерительные системы с регистрирующими приборами:













а) с дифференциально-трансформаторной схемой связи

3,3

2,3

4,1

2,5

6,3

3,4

б) с нормированным токовым сигналом связи

3,2

2,2

4,0

2,4

6,2

3,3

2. Измерительные информационные системы (ИИС), измерительные системы с тепловычислителями (теплосчетчиками)

1,5

1,5

1,6

1,6

1,9

1,9

5 МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНЫХ СИСТЕМ

5.1 Измерения количества тепловой энергии являются косвенными измерениями, при которых количество тепловой энергии определяется на основании измерений расхода или количества (массы), температуры и давления теплоносителя.

5.2 На источниках тепла широкое распространение получили следующие измерительные системы, структурные схемы которых приведены на рисунках 1 - 3:

- измерительные системы с регистрирующими приборами (см. рисунок 1);

- измерительные информационные системы (см. рисунок 2);

- измерительные системы с тепловычислителями (теплосчетчиками) (см. рисунок 3).

5.3 Средства измерений (СИ), применяемые в измерительных системах количества тепловой энергии, приведены в приложении В.

а) Измерение расхода теплоносителя по подающему, обратному трубопроводу приборами с дифференциально-трансформаторной системой связи

б) Измерение расхода теплоносителя по подающему, обратному трубопроводу приборами с нормированным токовым сигналом

в) Измерение температуры теплоносителя в подающем, обратном трубопроводе, трубопроводе холодной воды

г) Измерение давления теплоносителя в подающем, обратном трубопроводе, в трубопроводе холодной воды

1 - измерительная диафрагма; 1а, 1в - первичный измерительный преобразователь расхода; 1б, 1г - вторичный измерительный регистрирующий прибор расхода; 1д - блок извлечения корня; 2 - первичный измерительный преобразователь температуры; 2а - вторичный измерительный регистрирующий прибор температуры; 3 - первичный измерительный преобразователь давления; 3а - вторичный измерительный регистрирующий прибор давления; 5 - трубные проводки; 6 - линии связи

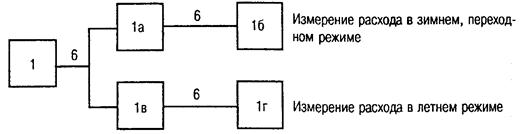

Рисунок 1 - Структурная схема измерительной системы количества тепловой энергии с регистрирующими приборами

1 - измерительная диафрагма; 1a, 1б - первичный преобразователь расхода; 2 - первичный измерительный преобразователь температуры; 3 - первичный измерительный преобразователь давления; 4 - агрегатные средства ИИС; 4а - устройство связи с объектом; 4б - центральный процессор; 4в - средство представления информации; 4г - устройство регистрирующее; 5 - линии связи; 6 - трубные проводки

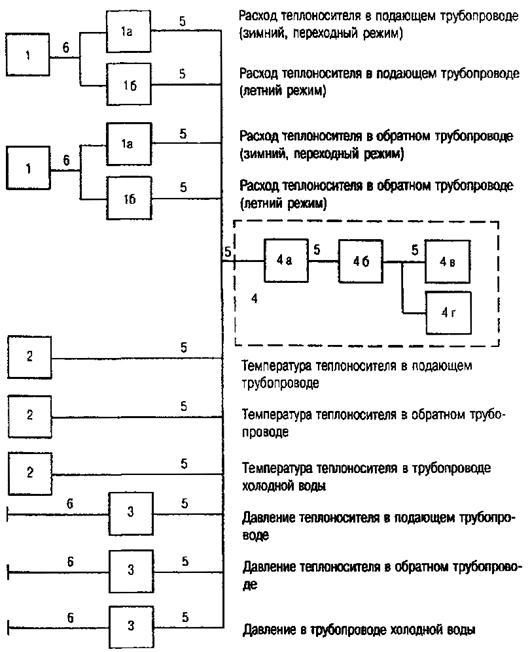

Рисунок 2 - Структурная схема ИИС количества тепловой энергии

1 - измерительная диафрагма; 1а, 1б - первичный преобразователь расхода; 2 - первичный измерительный преобразователь температуры; 3 - первичный измерительный преобразователь давления; 4 - тепловычислитель; 5 - линии связи; 6 - трубные проводки

Рисунок 3 - Структурная схема измерительной системы количества тепловой энергии с тепловычислителями (теплосчетчиками)

6 ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительной системы в эксплуатацию, основными из которых являются:

- проведение поверки СИ;

- проверка правильности монтажа измерительных систем в соответствии с проектной документацией;

- проведение наладочных работ;

- введение измерительной системы в эксплуатацию.

7 ОБРАБОТКА И ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1 Измерения количества тепловой энергии, отпускаемой в водяные системы теплоснабжения от источников тепла, осуществляются в соответствии с МИ 2412-97 [8].

7.2 Количество тепловой энергии, отпускаемой по двухтрубной магистрали за сутки, Qс (МДж) при применении систем измерений с регистрирующими приборами рассчитывается по формуле

Qс = m1h1 - т2h2 - (т1 - т2)hхв,                                            (1)

где m1 и т2 - количество (масса) теплоносителя, прошедшее по подающему и обратному трубопроводам за сутки, т;

h1, h2 и hхв - энтальпия теплоносителя в подающем, обратном трубопроводах и трубопроводе холодной воды, кДж/кг.

Процедура определения количества тепловой энергии состоит из обработки диаграмм регистрирующих приборов расхода, температуры и давления теплоносителя с помощью планиметров или мерных линеек и расчета действительных значений количества теплоносителя и количества тепловой энергии по среднесуточным значениям давления и температуры теплоносителя в соответствии с ГОСТ 8.563.2-97 [4]. Энтальпия теплоносителя определяется в соответствии с данными НД ГСССД по среднесуточным значениям температуры и давления теплоносителя.

Обработку результатов измерений и представление измерительной информации по количеству тепловой энергии в виде выходных форм целесообразно проводить на ПЭВМ по специальной программе, реализующей указанный выше алгоритм - см. формулу (1).

7.3 Количество тепловой энергии, отпущенное по двухтрубной магистрали за сутки, QсИИС (МДж) при применении измерительных информационных систем и измерительных систем с тепловычислителями рассчитывается по формуле

                              (2)

где i - интервал времени расчета количества тепловой энергии, ч;

n - количество интервалов расчета количества тепловой энергии в сутки;

m1i и m2i - количество (масса) теплоносителя, прошедшее по подающему и обратному трубопроводам за i-й интервал времени, т;

h1i, h2i и hхвi - энтальпия теплоносителя в подающем, обратном трубопроводах и трубопроводе холодной воды за i-й интервал времени, кДж/кг.

Энтальпия теплоносителя определяется по средним значениям температуры, давления теплоносителя за i-й интервал времени по уравнениям определения энтальпии воды.

Средние значения расхода, температуры, давления теплоносителя и температуры холодной воды Xср за i-й интервал времени рассчитываются по формуле

                                                                     (3)

где Хi - текущее (мгновенное) значение измеряемого параметра;

к - число циклов опроса датчика за интервал усреднения.

При применении ИИС в соответствии с МИ 2164-91 [9] период опроса датчиков составляет не более 15 с, а интервал усреднения параметров (расчета количества тепловой энергии) равен 0,25 ч.

При применении систем измерений с тепловычислителями (теплосчетчиками) период опроса датчиков и интервал расчета количества тепловой энергии устанавливаются при проектировании или программировании тепловычислителей, но должны составлять не более 1 ч.

При применении ИИС и измерительных систем с тепловычислителями (теплосчетчиками) обработка результатов измерений и представление измерительной информации по количеству тепловой энергии производятся автоматически.

7.4 Количество тепловой энергии, отпущенное по двухтрубной магистрали за месяц (за n суток), Qм (МДж) определяется по формуле

                                                                         (4)

где Qci - количество теплой энергии, отпущенное по магистрали за i-е сутки, МДж;

n - число суток в месяце.

7.5 Измерения массового расхода, температуры и давления теплоносителей осуществляются в соответствии с РД 153-34.0-11.346-00 [16], РД 153-34.0-11.347-00 [17] и РД 153-34.0-11.348-00 [18].

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

8.1 Результаты измерений количества тепловой энергии на источнике тепла должны быть оформлены следующим образом:

8.1.1 При применении измерительных систем с регистрирующими приборами:

- носителем измерительной информации по параметрам теплоносителя являются ленты (диаграммы) регистрирующих приборов;

- результаты обработки измерительной информации по параметрам теплоносителя и расчета количества тепловой энергии на ПЭВМ представляются в виде выходных форм на бумажном носителе;

- выходные формы согласовываются с потребителем тепловой энергии.

8.1.2 При применении ИИС и измерительных систем с тепловычислителями:

- носителем измерительной информации по параметрам теплоносителя, результатам расчета количества тепловой энергии является электронная память АС ИИС и тепловычислителей;

- результаты обработки измерительной информации по параметрам теплоносителя и расчета количества тепловой энергии индицируются на средствах представления информации и представляются в виде выходных форм на бумажном носителе;

- объем представления информации определяется при проектировании ИИС, разработке тепловычислителей, а выходные формы согласовываются с потребителем тепловой энергии.

9 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем количества тепловой энергии к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем-прибористом.

Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений количества тепловой энергии - инженером ПТО.

10 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При монтаже, наладке и эксплуатации измерительных систем количества тепловой энергии должны соблюдаться требования РД 34.03.201-97 [21] и РД 153-34.0-03.150-00 [22].

Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие

РМГ 29-99 [6], п. 6.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

РМГ 29-99 [6], п. 6.18

Измерительный преобразователь

Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи

РМГ 29-99 [6], п. 6.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.

РМГ 29-99 [6], п. 6.14

Агрегатное средство измерений

Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы

ГОСТ 22315-77 [19] пп. 1.2 и 3.9

Теплосчетчик

Измерительная система (средство измерений), предназначенная для измерения количества теплоты

ГОСТ Р 51-649-2000 [20]

Тепловычислитель

Средство измерений, предназначенное для определения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя

ГОСТ Р 51-649-2000 [20]

Косвенное измерение

Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной

РМГ 29-99[6], п. 5.11

Методика выполнения измерений МВИ

Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом

РМГ 29-99 [6], п. 7.11

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Трубопровод холодной воды

Трубопровод, по которому подается вода на источник тепла для восполнения утечек и (или) водоразбора из системы теплоснабжения



Приложение Б

(справочное)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И РЕЖИМЫ РАБОТЫ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ НА ИСТОЧНИКАХ ТЕПЛА МОЩНОСТЬЮ ОТ 50 ДО 1000 Гкал/ч

Таблица Б.1

Диаметр трубопровода, мм

Диапазон изменения

расхода сетевой воды, т/ч в трубопроводе подающем обратном

температуры сетевой воды, °С в трубопроводе подающем обратном

перепада температур, °С

300

0 - 900

0 - 900

50 - 150

20 - 80

10 - 100

400

0 - 1600

0 - 1600

50 - 150

20 - 80

10 - 100

500

0 - 2500

0 - 2500

50 - 150

20 - 80

10 - 100

600

0 - 3600

0 - 3600

50 - 150

20 - 80

10 - 100

700

0 - 5000

0 - 5000

50 - 150

20 - 80

10 - 100

800

0 - 6500

0 - 6500

50 - 150

20 - 80

10 - 100

900

0 - 6000

0 - 6000

50 - 150

20 - 80

10 - 100

1000

0 - 10000

0 - 10000

50 - 150

20 - 80

10 - 100

1200

0 - 13000

0 - 13000

50 - 150

20 - 80

10 - 100

Таблица Б.2

Режим

Диапазон измерения

расхода теплоносителя

разности температур теплоносителя в подающем и обратном трубопроводах, °С

Зимний

1,0 - 0,8 mмакс

80 - 40

Переходный

0,8 - 0,5 mмакс

50 - 20

Летний

0,3 - 0,1 mмакс

30 - 10

Примечание - В таблице mмакс - максимальный расход теплоносителя.

Приложение В

(справочное)

СРЕДСТВА ИЗМЕРЕНИЙ КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ

Наименование и тип СИ

Основная допускаемая приведенная погрешность, ± %

Организация-изготовитель

Измерительные системы с регистрирующими приборами с дифференциально-трансформаторной схемой связи

Диафрагма камерная ДКС-16

-

ЗАО «Манометр» (г. Москва)

Манометр дифференциальный, мембранный ДМ 3583М

1,0

ЗАО «Манометр» (г. Москва)

Прибор автоматический с дифференциально-трансформаторной схемой КСД-2

1,0 (по показаниям);

1,0 (по регистрации)

ЗАО «Манометр» (г. Москва)

Термопреобразователь сопротивления ТСП

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Термопреобразователь сопротивления ТСМ

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Мост автоматический показывающий регистрирующий КСМ-2 с пределами измерений 0 - 50 и 0 - 200 °С

0,5 (по показаниям);

1,0 (по регистрации)

ПО «Львовприбор» (г. Львов)

Преобразователь измерительный избыточного давления МЭД 22331

1,0

ЗАО «Манометр» (г. Москва)

Прибор автоматический с дифференциально-трансформаторной схемой КСД-2

1,0 (по показаниям);

1,0 (по регистрации)

ЗАО «Манометр» (г. Москва)

Планиметр полярный ПП-М

0,5 измеренной площади

ПО «Львовприбор», кооператив «Темп» (г. Львов)

Измерительные системы с регистрирующими приборами с нормированным токовым сигналом связи

Диафрагма камерная ДКС-16

-

ЗАО «Манометр» (г. Москва)

Преобразователи разности давления «Сапфир 22М-ДД»

0,5

ЗАО «Манометр» (г. Москва)

Блок извлечения корня БИК 36М

0,2

ЗАО «Манометр» (г. Москва)

Прибор регистрирующий одноканальный РП-160М

0,5 (по показаниям);

1,0 (по регистрации)

ПО «Львовприбор» (г. Львов)

Термопреобразователь сопротивления ТСП

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Термопреобразователь сопротивления ТСМ

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Мост автоматический показывающий регистрирующий КСМ-2 с пределами измерений 0 - 50 и 0 - 200 °С

0,5 (по показаниям);

1,0 (по регистрации)

ПО «Львовприбор» (г. Львов)

Измерительный преобразователь избыточного давления «Сапфир 22МТ-ДИ»

0,5

ЗАО «Манометр» (г. Москва)

Прибор автоматический показывающий регистрирующий КСУ-2

0,5 (по показаниям);

1,0 (по регистрации)

ПО «Львовприбор» (г. Львов)

Планиметр полярный ПП-М

0,5 измеренной площади

ПО «Львовприбор» кооператив «Темп» (г. Львов)

Измерительные информационные системы, измерительные системы с тепловычислителями (теплосчетчиками)

Диафрагма камерная ДКС-16

-

ЗАО «Манометр» (г. Москва)

Агрегатные средства ИИС

0,3 (канал)

-

Теплоэнергоконтроллер ТЭКОН 10

0,2

ИВП «Крейт» (г. Екатеринбург)

Измерительный преобразователь разности давления «Сапфир 22М-ДД»

0,5

ЗАО «Манометр» (г. Москва)

Измерительный преобразователь избыточного давления «Сапфир 22МТ-ДИ»

0,5

ЗАО «Манометр» (г. Москва)

Термопреобразователь сопротивления ТСП

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Термопреобразователь сопротивления ТСМ

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Примечание - Допускается применение других СИ с основными допускаемыми приведенными погрешностями, не превышающими указанных в таблице.

Список использованной литературы

1.     ГОСТ Р 8.563-96. ГСИ. Методики выполнения измерений.

2.     ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.

3.     ГОСТ 8.563.1-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия.

4.     ГОСТ 8.563.2-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств.

5.     Правила учета тепловой энергии и теплоносителя. - М.: МЭИ, 1995.

6.     РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

7.     МИ 1317-86. ГСИ. Методические указания. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

8.     МИ 2412-97. ГСИ. Рекомендация. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

9.     МИ 2164-91. ГСИ. Рекомендации. Теплосчетчики. Требования к испытаниям, метрологической аттестации, поверке. Общие положения.

10.   МИ 2377-96. ГСИ. Рекомендация. Разработка и аттестация методик выполнения измерений.

11.   МИ 2553-99. ГСИ. Рекомендация. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.

12.   РД 34.09.454. Типовой алгоритм расчета технико-экономических показателей конденсационных энергоблоков мощностью 300, 500, 800 и 1200 МВт. В 2-х ч. - М.: СПО ОРГРЭС, 1991.

13.   ПРЕОБРАЖЕНСКИЙ В.П. Теплотехнические измерения и приборы. - М.: Энергия, 1978.

14.   Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.

15.   Отчет. Рекомендации по выбору схем измерений количества тепловой энергии и технических требований к системам контроля и учета и их метрологическим характеристикам / Ивановский энергет. ин-т. - М.: ОРГРЭС, 1993.

16.   РД 153-34.0-11.346-00. Методика выполнения измерений расхода и количества теплоносителя в трубопроводах водяной системы теплоснабжения на источнике тепла. - М.: СПО ОРГРЭС, 2002.

17.   РД 153-34.0-11.347-00. Методика выполнения измерений температуры теплоносителя в трубопроводах водяной системы теплоснабжения на источнике тепла. - М.: СПО ОРГРЭС, 2002.

18.   РД 153-34.0-11.348-00. Методика выполнения измерений давления теплоносителя в трубопроводах водяной системы теплоснабжения на источнике тепла. - М.: СПО ОРГРЭС. 2002.

19.   ГОСТ 22315-77. Средства агрегатные информационно-измерительных систем. Общие положения.

20.   ГОСТ Р 51-649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

21.   РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М: ЭНАС, 1997.

22.   РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М: ЭНАС, 2001.



СОДЕРЖАНИЕ

1 Назначение и область применения. 2

2 Сведения об измеряемом параметре. 2

3 Условия измерений. 2

4 Характеристики погрешности измерений. 2

5 Метод измерений и структура измерительных систем.. 3

6 Подготовка и выполнение измерений. 6

7 Обработка и вычисление результатов измерений. 7

8 Оформление результатов измерений. 8

9 Требования к квалификации персонала. 8

10 Требования техники безопасности. 8

Приложение А. Термины и определения. 8

Приложение Б. Основные характеристики и режимы работы водяных систем теплоснабжения на источниках тепла мощностью от 50 до 1000 Гкал/ч. 10

Приложение В. Средства измерений количества тепловой энергии. 10

Список использованной литературы.. 11
