РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

_________

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ



МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ
И ТЕПЛОНОСИТЕЛЯ,
ОТПУСКАЕМЫХ В ВОДЯНЫЕ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ
ОТ ИСТОЧНИКА ТЕПЛА,
С ПРИМЕНЕНИЕМ УЛЬТРАЗВУКОВЫХ
ТЕПЛОСЧЕТЧИКОВ

РД 153-34.0-11.352-2001



Москва 2002



РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

________

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ



МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ И
ТЕПЛОНОСИТЕЛЯ, ОТПУСКАЕМЫХ В ВОДЯНЫЕ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ ОТ ИСТОЧНИКА ТЕПЛА, С ПРИМЕНЕНИЕМ
УЛЬТРАЗВУКОВЫХ ТЕПЛОСЧЕТЧИКОВ

РД 153-34.0-11.352-2001



СЛУЖБА ПЕРЕДОВОГО ОПЫТА ОРГРЭС

Москва 2002

Разработано Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Исполнители А.Г. АЖИКИН, Е.А. ЗВЕРЕВ

Аттестовано Метрологической службой Открытого акционерного общества «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Свидетельство об аттестации МВИ от 07.12.2000 г.

Утверждено Департаментом научно-технической политики и развития РАО «ЕЭС России» 10.01.2001 г.

Первый заместитель начальника А.П. ЛИВИЙСКИЙ

Зарегистрировано в Федеральном реестре аттестованных МВИ, подлежащих государственному контролю и надзору. Регистрационный код ФР. 1.32.2001.00218

Срок первой проверки настоящего РД - 2007 г.,

периодичность проверки - один раз в 5 лет.





Ключевые слова: тепловая энергия, теплоноситель, погрешность измерений.





МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ, ОТПУСКАЕМЫХ В ВОДЯНЫЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ ОТ ИСТОЧНИКА ТЕПЛА, С ПРИМЕНЕНИЕМ УЛЬТРАЗВУКОВЫХ ТЕПЛОСЧЕТЧИКОВ

РД 153-34.0-11.352-2001

Введено впервые

Дата введения 2002-04-01

год - месяц - число

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования на источниках тепла (тепловых электростанциях, котельных) при организации и выполнении измерений с приписанной погрешностью количества отпускаемой тепловой энергии и теплоносителя.

Измерительная информация по количеству тепловой энергии и теплоносителя используется при ведении технологического режима работы систем теплоснабжения оператором-технологом, учете количества тепловой энергии и теплоносителя, отпускаемой в водяные системы теплоснабжения от источника тепла, и контроле ее качества при коммерческом учете.

Термины и определения приведены в приложении А.

2. СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОМ ПАРАМЕТРЕ

Измеряемым параметром является количество тепловой энергии и теплоносителя, отпускаемых с горячей водой по каждой двухтрубной тепломагистрали, отходящей от источника тепла.

Настоящая МВИ распространяется на водяные системы теплоснабжения, имеющие характеристики и режимы работы в соответствии с приложением Б.

3. УСЛОВИЯ ИЗМЕРЕНИЙ

3.1. Измерение количества тепловой энергии и теплоносителя осуществляется рассредоточенной измерительной системой, составные элементы которой находятся в различных внешних условиях.

3.2. Основной влияющей величиной является температура окружающей среды. Остальные влияющие величины несущественны.

Диапазон изменения температуры окружающей среды указан в таблице 1.

Таблица 1

Элемент измерительной системы

Диапазон изменения температуры окружающей среды, °С

Термопреобразователь

15 - 60

Первичный измерительный преобразователь расхода, давления

15 - 40

Линии связи

15 - 60

Тепловычислитель

15 - 25

4. ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

4.1. Характеристикой погрешности измерений является предел относительной погрешности измерений количества тепловой энергии δ(Q) и теплоносителя за сутки (месяц) при применении ультразвуковых теплосчетчиков в характерных режимах работы системы теплоснабжения.

4.2. Настоящая Методика обеспечивает измерение количества тепловой энергии и теплоносителя, отпускаемых в водяные системы теплоснабжения, с приписанными значениями погрешности (таблица 2).

Таблица 2

Тип теплосчетчика. Измеряемый параметр

Режим работы системы теплоснабжения

Зимний

Переходный

Летний

Предел относительной погрешности измерений количества тепловой энергии и теплоносителя за сутки (месяц), %

Ультразвуковой теплосчетчик UFEC 005-2M:

количество тепловой энергии

4,6

5,2

6,0

количество теплоносителя

24,9

20,3

18,6

Теплосчетчик-регистратор «Взлет TCP»:

количество тепловой энергии

1,4

2,4

3,1

количество теплоносителя

1,4

1,2

1,1

5. МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ

5.1. Измерения количества тепловой энергии являются косвенными измерениями, при которых количество тепловой энергии определяется на основании измерений расхода или количества (массы) теплоносителя, температуры и давления теплоносителя.

5.2. Рассматривается применение на источниках тепла ультразвуковых теплосчетчиков UFEC 005-2M и теплосчетчиков-регистраторов «Взлет TCP».

5.3. Структурные схемы теплосчетчиков приведены на рисунках 1, 2.

5.4. Применяемые в указанных теплосчетчиках средства измерений (СИ) приведены в приложении В.

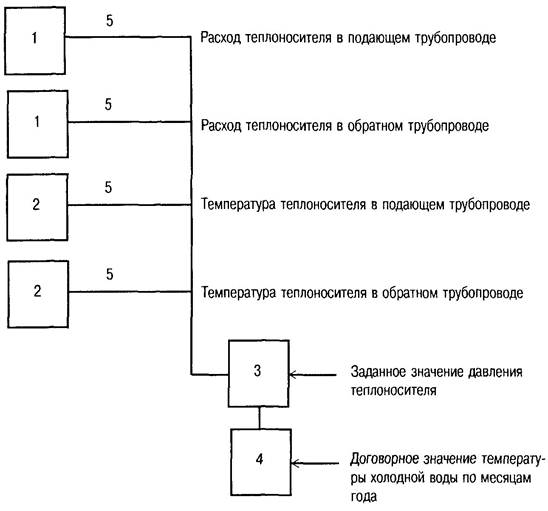

1 - первичный преобразователь расхода; 2 - термопреобразователь; 3 - тепловычислитель; 4 - принтер (ПЭВМ); 5 - линии связи

Рисунок 1 - Структурная схема ультразвукового теплосчетчика UFEC 005-2M

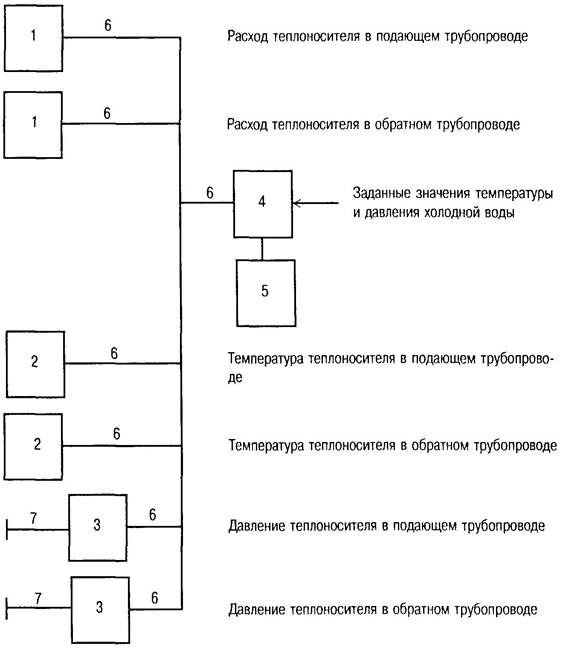

1 - преобразователь расхода; 2 - первичный измерительный преобразователь температуры;
3 - первичный измерительный преобразователь давления; 4 - тепловычислитель;
5 - принтер (ПЭВМ); 6 - линии связи; 7 - трубные проводки

Рисунок 2 - Структурная схема ультразвукового теплосчетчика-регистратора «Взлет TCP»

6. ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

6.1. Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительной системы в эксплуатацию, основными из которых являются:

- проведение поверки СИ;

- проверка правильности монтажа измерительной системы в соответствии с проектной документацией;

- проведение наладочных работ;

- введение измерительной системы в эксплуатацию.

6.2. Монтаж, наладка и эксплуатация ультразвуковых теплосчетчиков должны осуществляться в соответствии с требованиями нормативных, технических документов заводов-изготовителей [11] - [20].

7. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1. Измерения количества тепловой энергии, отпускаемой в водяные системы теплоснабжения от источников тепла, осуществляются в соответствии с [7].

7.2. Количество тепловой энергии, подаваемой в водяные системы теплоснабжения от источника тепла по двухтрубной магистрали за сутки (месяц), Qи (МДж) при применении ультразвуковых теплосчетчиков рассчитывается в соответствии с [8]:

                             (1)

где i - интервал расчета количества тепловой энергии, ч;

п - количество интервалов расчета количества тепловой энергии за сутки (месяц);

V1i, V2i - объем теплоносителя, прошедший по подающему и обратному трубопроводам, за i-й интервал, м3/ч;

ρ1i, ρ2i - плотность теплоносителя в подающем и обратном трубопроводах за i-й интервал, кг/м3;

h1i, h2i, hхвi - энтальпия теплоносителя в подающем, обратном трубопроводах и трубопроводе холодной воды за i-й интервал, кДж/кг.

Средние значения расхода, температуры, давления теплоносителя и температуры холодной воды Xср за i-й интервал рассчитываются по формуле

                                                        (2)

где Xi - текущее (мгновенное) значение измеряемого параметра;

k - число периодов опроса датчика за интервал усреднения.

Энтальпия теплоносителей определяется по средним значениям температуры, давления теплоносителей за i-й интервал по справочным значениям энтальпии воды, записанным в память теплосчетчика из ГСССД, или рассчитывается по уравнениям энтальпии в соответствии с [6].

При применении теплосчетчиков период опроса датчиков составляет 0,02 с, а интервал расчета количества тепловой энергии 1 - 3 с.

При применении теплосчетчиков обработка результатов измерений и представление измерительной информации по количеству тепловой энергии и теплоносителя производятся автоматически.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Результаты измерений количества тепловой энергии на источнике тепла должны быть оформлены следующим образом.

При применении теплосчетчиков:

- носителем измерительной информации по параметрам теплоносителей, результатам расчета количества тепловой энергии и теплоносителя является электронная память тепловычислителей;

- результаты обработки измерительной информации по параметрам теплоносителей и расчета количества тепловой энергии индицируются на средствах представления информации и представляются в виде выходных форм на бумажном носителе, согласованных с потребителем тепловой энергии.

9. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем количества тепловой энергии к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а обслуживание - дежурным электрослесарем-прибористом.

Анализ результатов измерений количества тепловой энергии и теплоносителя осуществляет инженер ПТО.

10. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При монтаже, наладке и эксплуатации измерительных систем количества тепловой энергии должны соблюдаться требования РД 34.03.201-97 [22], РД 153-34.0-03.150-00 [23].



Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие

РМГ 29-99 [5], п. 6.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

РМГ 29-99 [5], п. 6.18

Измерительный преобразователь

Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи

РМГ 29-99 [5], п. 6.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.

РМГ 29-99 [5], п. 6.14

Теплосчетчик

Измерительная система (средство измерений), предназначенная для измерения количества теплоты

ГОСТ Р 51649-2000 [3], п. 3.8

Тепловычислитель

Средство измерений, предназначенное для определения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя

ГОСТ Р 51649-2000 [3], п. 3.7

Косвенное измерение

Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной

РМГ 29-99 [5], п. 5.11

Методика выполнения измерений

Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом

РМГ 29-99 [5], п. 7.11

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Трубопровод холодной воды

Трубопровод, по которому подается вода на источник тепла для восполнения утечек и(или) водоразбора из системы теплоснабжения

Приложение Б

(справочное)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И РЕЖИМЫ РАБОТЫ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ
НА ИСТОЧНИКАХ ТЕПЛА МОЩНОСТЬЮ ОТ 50 ДО 1000 Гкал/ч

Таблица Б.1

Диаметр трубопровода, мм

Диапазон изменения

расхода сетевой воды (т/ч) в трубопроводе

подающем

обратном

температуры сетевой воды (°C) в трубопроводе

подающем

обратном

перепада температур, °C

300

0 - 900

0 - 900

50 - 150

20 - 80

10 - 100

400

0 - 1600

0 - 1600

50 - 150

20 - 80

10 - 100

500

0 - 2500

0 - 2500

50 - 150

20 - 80

10 - 100

600

0 - 3600

0 - 3600

50 - 150

20 - 80

10 - 100

700

0 - 5000

0 - 5000

50 - 150

20 - 80

10 - 100

800

0 - 6500

0 - 6500

50 - 150

20 - 80

10 - 100

900

0 - 8000

0 - 8000

50 - 150

20 - 80

10 - 100

1000

0 - 10000

0 - 10000

50 - 150

20 - 80

10 - 100

1200

0 - 13000

0 - 13000

50 - 150

20 - 80

10 - 100

Таблица Б.2

Режим

Диапазон изменения

расхода теплоносителя

разности температур теплоносителя в подающем и обратном трубопроводах, °С

Зимний

1,0 - 0,8 mтах

80 - 40

Переходный

0,8 - 0,5 mтах

50 - 20

Летний

0,3 - 0,1 mтах

30 - 10

Примечание - В таблице mтах - максимальный расход теплоносителя.

Приложение В

(справочное)

СРЕДСТВА ИЗМЕРЕНИЙ КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ

Наименование и тип СИ

Предел основной допускаемой относительной погрешности СИ, ± %

Организация-изготовитель

Ультразвуковой теплосчетчик UFEC 005-2M для измерения расхода, объема в диапазоне:

ЗАО «Центрприбор» (г. Москва)

Fmin - Fper

4,0

Fper - Fmax

2,0

Вычислитель УВ-4.

ЗАО «Центрприбор» (г. Москва)

Измерительные каналы:

температуры

0,1

расхода

0,5

тепловой мощности

0,8

объема

0,6

времени работы теплосчетчика

0,1

Пьезопреобразователь расхода монтируемый

-

ЗАО «Центрприбор» (г. Москва)

Термопреобразователи частотные кварцевые ТЧК 012 (комплект).

Класс 1

АО «Термоавтоматика» (г. Мытищи)

Разность температур в диапазоне:

0 - 50 °С

± (01 + 0,005Dt) °С

50 - 160 °C

± 0,35 °С

Принтер (ПЭВМ)

Теплосчетчик-регистратор «Взлет TCP»

-

ГМП «Взлет» (г. Санкт-Петербург)

Тепловычислитель.

ГМП «Взлет» (г. Санкт-Петербург)

Измерительные каналы:

температуры

0,2

давления

0,2

расхода и объема

0,2

количества тепловой энергии и мощности

0,5

времени

0,1

Расходомеры-счетчики «Взлет-PC» (подобранная пара, модель 011 или 012).

ГМП «Взлет» (г. Санкт-Петербург)

Измерительные каналы расхода, объема в диапазоне:

Fmin - Fper

20

Fper - Fmax

1,0

(разность характеристик не более 0,5 %)

Измерительный преобразователь избыточного давления «Сапфир 22МТ ДИ»

0,5 (приведенная)

ЗАО «Манометр» (г. Москва)

Термопреобразователи сопротивления КТПТР, подобранная пара

Класс допуска А, разность характеристик не более 0,05 °С

Фирма «Термико» (г, Санкт-Петербург)

Принтер (ПЭВМ)

Примечания

1. Допускается распространение МВИ на другие ультразвуковые теплосчетчики, имеющие одинаковую структуру и метрологические характеристики составных частей не хуже указанных.

2. Fmin, Fper, Fmax - соответственно минимальный, переходный, максимальный расходы.

Список использованной литературы

1.

ГОСТ Р 8.563-96. Методики выполнения измерений.

2.

ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.

3.

ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

4.

Правила учета тепловой энергии и теплоносителя. - М.: МЭИ, 1995.

5.

РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

6.

МИ 1317-86. Методические указания. ГСИ. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

7.

МИ 2412-97. Рекомендация. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

8.

МИ 2377-96. Рекомендация. ГСИ. Разработка и аттестация методик выполнения измерений.

9.

МИ 2553-99. Рекомендация. ГСИ. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.

10.

Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС - Екатеринбург: Уралтехэнерго, 1995.

11.

Теплосчетчик UFEC 005. Руководство по эксплуатации. ЦППО-3.00.00 РЭ.

12.

Инструкция. ГСИ. Теплосчетчики UFEC 005. Методика поверки ЦППО-3.00.00 ИМ1.

13.

Расходомер-счетчик UFM 005. Инструкция по монтажу. ЦППО-5.00.00 ИМ2.

14.

Термопреобразователи частотные кварцевые ТЧК 012. Паспорт УАТМ 2.822.012 ПС.

15.

Теплосчетчик-регистратор «Взлет TCP». Руководство по эксплуатации В20.00-00.00 РЭ.

16.

Инструкция. ГСИ. Теплосчетчик-регистратор «Взлет TCP». Методика поверки. В20.00-00.00 РЭ И1.

17.

Теплосчетчик-регистратор «Взлет TCP». Инструкция по монтажу. В20.00-00.00 ИМ.

18.

Расходомер-счетчик ультразвуковой «Взлет PC» (УРСВ-010М). Техническое описание и инструкция по эксплуатации. В35.30-00.00 ТО.

19.

Расходомер-счетчик ультразвуковой «Взлет PC» (УРСВ-010М). Инструкция по монтажу. В35.30-00.00 ИМ.

20.

Инструкция. ГСИ. Расходомер-счетчик ультразвуковой «Взлет PC» (УРСВ-010М). Методика поверки. В35.30-00.00 РЭ И1.

21.

Преобразователь измерительный Сапфир-22. Техническое описание и инструкция по эксплуатации. 08919030 ТО.

22.

РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.

Изменение № 1/2000 к РД 34.03.201-97. - М.: ЗАО «Энергосервис», 2000.

23.

РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.

СОДЕРЖАНИЕ

1. Назначение и область применения. 2

2. Сведения об измеряемом параметре. 2

3. Условия измерений. 2

4. Характеристики погрешности измерений. 3

5. Метод измерений и структура измерительной системы.. 3

6. Подготовка и выполнение измерений. 5

7. Обработка результатов измерений. 6

8. Оформление результатов измерений. 6

9. Требования к квалификации персонала. 6

10. Требования техники безопасности. 7

Приложение А. Термины и определения. 7

Приложение Б. Основные характеристики и режимы работы водяных систем теплоснабжения на источниках тепла мощностью от 50 до 1000 Гкал/ч. 8

Приложение В. Средства измерений количества тепловой энергии. 8

Список использованной литературы.. 9
