ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные единицы трубопроводов АС Рраб < 2,2 МПа (22 кгс/см2), t < 350 °С

ОТВОДЫ ГНУТЫЕ

ОСТ
34-42-661-84

Срок действия не ограничен

1 Настоящий стандарт распространяется на гнутые отводы из углеродистой стали для трубопроводов групп В и С атомных станций по "Правилам АЭУ".

Стандарт соответствует требованиям "Правил АЭУ".

2 Допускается применение гнутых отводов по настоящему стандарту для трубопроводов, на которые распространяются "Правила пара и горячей воды" и СНиП 3.05.05-84.

3 Конструкция и размеры гнутых отводов должны соответствовать указанным на рисунке 1 и в таблице 1.

______________

* Размеры для справок

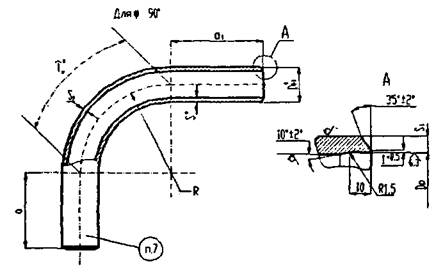

Рисунок 1

Таблица 1

Условный проход Dу

Условное давление Ру, Мпа (кгс/см2)

Размеры присоединяемых труб

Dн

Dу

S

S1

S2

а

a1

R

Углы гибов φ

Масса 1м, кг

15°

30°

45°

60°

90°

Номин.

Пред. откл.

не менее

b

b

b

b

b

10

4(40)

14×2

14

11

+0,18

2

1,5

1,5

100

100

100

26

13

52

27

78

41

106

58

157

100

0,59

15

18×2

18

15

0,79

20

25×2

25

22

+0,21

1,13

25

32×2

32

29

1,48

32

38×2

38

35

+0,25

150

39

20

79

40

118

52

157

87

236

150

1,78

50

57×3

57

52

+0,30

3

2,5

2,2

150

150

300

79

40

157

80

236

124

314

173

471

300

4,00

65

76×3

76

71

5,40

80

89×3,5

89

84

+0,35

3,5

3,0

2,5

200

400

105

53

210

107

314

166

419

231

628

400

7,38

Пример условного обозначения гнутого гиба с углом гиба 60° из трубы диаметром 57 мм и толщиной стенки 3 мм с прямыми участками а = 150 мм и a1 = 150 мм, с длиной развертки 614 мм, на условное давление Ру 4 МПа для трубопроводов группы В по «Правилам АЭУ».

Отвод В 60° 57×3-150×150-614-4 OCT 34-42-661-84.

тоже, для трубопроводов группы С

ОТВОД С 60° 57×3-150×150-614-4 OCT 34-42-661-84.

тоже, для трубопроводов, на которые распространяются "Правила пара и горячей воды"

ОТВОД П 60° 57×3-150×150-614-4 OCT 34-42-661-84.

тоже, для трубопроводов, на которые распространяются СНиП 3.05.05-84

ОТВОД 60° 57×3-150×150-614-4 OCT 34-42-661-84.

4 Материал - трубы бесшовные в соответствии с сортаментом труб ОСТ 34-42-658, раздел 1.

5 Неуказанные предельные отклонения размеров

6 Общие требования к подготовке кромок отводов под сварку с трубопроводом - по ОСТ 34-42-659.

7 Маркировать товарный знак завода-изготовителя, угол гиба, наружный диаметр, толщину стенки, условное давление и обозначение по настоящему стандарту.

8 Остальные технические требования -по ОСТ 34-42-660.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства энергетики и электрификации СССР от 24.04.1984 г. № 163.

ИСПОЛНИТЕЛИ Л.Б. Грузер, Н.Г. Нечаева, В.А. Малашонок, В.И. Есарев, В.В Горбачев, И.А. Головин, Л.М. Иванова, Л.Е. Иевлева, М.В. Морозюк, Е.А. Голубева.

ЗАРЕГИСТРИРОВАН ВИФС за № 8330038 от 21.09.84.

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

номер пункта, подпункта, перечисления, приложения

Правила АЭУ

1, абзацы 1 и 2

Правила пара и горячей воды

3, пример обозначения

РД 03-94

2; 3, пример обозначения

СНиП 3.05.05-84

2; 3, пример обозначения

ОСТ 34-42-658-84

4

ОСТ 34-42-659-84

6

ОСТ 34-42-660-84

8

ПЕРЕИЗДАНИЕ С ИЗМЕНЕНИЯМИ:

Извещение № 1 от 06.03.86 № 32а

Изменение № 2 от 20.09.88 № 374а

Извещение № 3 от 25.12.90 № 176а

Изменение № 4 от 02.06.95 № 117

Изменение № 5 от 23.01.01 № 18
