ОТРАСЛЕВОЙ СТАНДАРТ

Блок подвески хомутовый для вертикальных трубопроводов

Конструкция и размеры

ОСТ
34-10-728-93

Дата введения

1994.01.01.

1. Настоящий стандарт распространяется на хомутовые блоки для подвесок вертикальных трубопроводов ТЭС, АЭС с Дн 57 ÷ 630 мм.

2. Конструкция, основные размеры, допускаемые нагрузки и материал деталей должны соответствовать указанным на чертеже и в табл. 1 и 2.

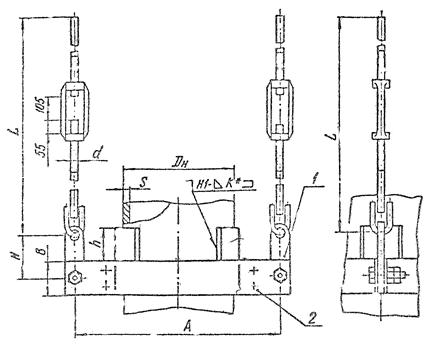

Исполнение 1

Исполнение 2


Таблица 1

Блоки подвесок с муфтой

Размеры в мм

Обозначение блоков для трубопроводов из стали

Допускаемая нагрузка на блок, кН (кгс)

Для трубопроводов

d

L

A

B

H

h

Масса, кг



Dн

S, не менее

углерод.

коррозион.



01

02

0,9 (90)

57

3

12

725

380

60

150

30

6,2



03

04

1,5 (150)

76

420

6,3



05

06

2,0 (200)

89

500

60

6,7



07

08

2,8 (300)

108

3,5

70

8,4



09

10

3,8 (390)

133

4

550

80

8,9



11

12

5,4 (550)

159

4,5

16

735

600

90

17,1



13

14

11,7 (1200)

219

6

660

100

100

23,2



15

16

18,1 (1850)

273

720

24,6



17

18

23,5 (2400)

325

760

120

33,3



19

20

28,4 (2900)

377

9

860

36,8



21

22

33,3 (3400)

426

7

20

750

960

150

180

52,4



23

24

46,1 (4700)

530

8

1030

56,4



25

26

630

1130

61,1



Продолжение табл. 1

Блоки подвесок с гладкой тягой

Размеры в мм

Обозначение блоков для трубопроводов из стали

Допускаемая нагрузка на блок, кН (кгс)

Для трубопроводов

d

L

A

B

H

h

Масса, кг



Dн

S, не менее

углерод.

коррозион.



27

28

0,9 (90)

57

3

12

1025

380

60

150

30

4,2



29

30

1,5 (150)

76

420

4,3



31

32

2,0 (200)

89

500

60

4,7



33

34

2,8 (300)

108

3,5

70

6,4



35

36

3,8 (390)

133

4

550

80

6,9



37

38

5,4 (550)

159

4,5

16

1030

600

90

15,1



39

40

11,7 (1200)

219

6

660

100

100

21,2



41

42

18,1 (1850)

273

720

22,6



43

44

23,5 (2400)

325

760

120

31,3



45

46

28,4 (2900)

377

9

860

34,7



47

48

33,3 (3400)

426

7

20

1040

960

150

180

50,5



49

50

46,1 (4700)

530

8

1030

54,5



51

52

630

1130

59,1




Пример условного обозначения хомутового блока подвески с муфтой трубопровода Дн 426 мм, из углеродистой стали:

Блок подвески 426 У-21 ОСТ 34-10-728

То же из коррозионностойкой стали:

Блок подвески 426 К-22 ОСТ 34-10-728

2.1.* Величина катета шва К - по наименьшей толщине свариваемых деталей.

2.2.** Для трубопроводов из коррозионностойкой стали применять хомуты из углеродистой стали с прокладкой и упором из стали ???18Н10T (ОСТ 34-10-735 и ОСТ 34-10-736).

2.3. Остальные технические требования по ТУ 34-42-10380 и по ОСТ 34-10-723.

Таблица 2

Обозначение блоков

Исполнение

Поз. 1

Блок подвески

2 шт.

Поз. 2

Хомут

1 шт.

Обозначение по

ОСТ 34-10-730

ОСТ 34-10-736

Углерод.

корроз.

01

1

01

01



02



02

03

03



04



04

05

05



06



06

07

07



08



08

09

09



10



10

11

03

11



12



12

13

13



14



14

15

15



16



16

17

17



18



18

19

19



20



20

21

05

21



22



22

23

23



24



24

25

25



26



26

27

2

02

01



28



02

29

03



30



04

31

05



32



06

33

07



34



08

35

09



36



10

37

04

11



38



12

39

13



40



14

41

15



42



16

43

17



44



18

45

19



46



20

47

06

21



48



22

49

23



50



24

51

25



52



26



ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

ИСПОЛНИТЕЛИ

В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова

ВЗАМЕН ОСТ 34-42-728-85



ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение Нтд, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 34-10-723-93

2.3.

ОСТ 34-10-730-93

Таблица 2

ОСТ 34-10-735-93

2.2.

ОСТ 34-10-736-93

2.2.; Таблица 2

ТУ 34-42-10380-93

2.3.
