ОТРАСЛЕВОЙ СТАНДАРТ

ГЕРМЕТИЗАЦИЯ ЗАДЕЛОК
ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ
В ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ

Технические требования

ОСТ 1 00912-78

На 12 страницах

Взамен 966АТ

Распоряжением Министерства от 27 сентября 1978 г. № 087-16
срок введения установлен с 1 июля 1979 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт устанавливает требования к герметизации заделок электрических проводов в электрические соединители ШР, 2РТ, 2РМ, 2РМД, РС, РПКМ, РП, СНЦ-22, СНЦ-23, СНЦ-27, СНЦ-28, СНЦ-29, СНЦ-30, СНЦ-31 и СНЦ-32 с целью защиты заделок от воздействия окружающей среды.

2. В заделках, подлежащих герметизации:

- при пайке проводов в контакты соединителей должно быть обеспечено наличие необлуженных участков жилы у среза изоляции в соответствии с черт. 1 и табл. 1;

- заделка радиочастотных коаксиальных кабелей в контакты соединителей должна осуществляться с применением переходного провода, имеющего необлуженный участок жилы у среза изоляции, в соответствии с черт. 1 и табл. 1;

- термоусаживаемая трубка на участке контакт соединителя - переходной провод не устанавливается. Заделка конца радиочастотного коаксиального кабеля, соединение кабеля с переходным проводом, подсоединение провода заземления и защита места соединения должны соответствовать исполнению 1 типов 13 - 15 ОСТ 1 03678-83.

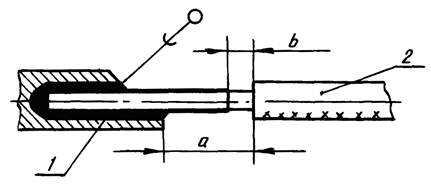

1 - контакт; 2 - провод

Черт. 1

Таблица 1

мм

Тип соединителя

а

b

ШР, 2РТ, 2РМ, 2РМД, РПКМ, РП, СНЦ-22, СНЦ-23, СНЦ-27, СНЦ-28, СНЦ-29, СНЦ-30, СНЦ-31, СНЦ-32

4+1

2-0,5

РС

2+0,5

1-0,5

3. В заделках, подлежащих герметизации, к незадействованным хвостовикам контактов соединителей должны быть подсоединены отрезки проводов длиной не менее 200 мм с маркировкой, на которой указаны номер контакта и сечение провода.

Необходимость подсоединения отрезков проводов и их количество определяются разработчиком.

4. Герметизация заделок проводов в соединители должна производиться шприцеванием герметика непосредственно в патрубок соединителя через технологическое отверстие диаметром (3+0,5) мм или шприцеванием герметика в специальные съемные формы.

В технически обоснованных случаях сочлененные соединители дополнительно герметизируются поверхностной обмазкой герметиком.

5. Дополнительная защита в цилиндрических соединителях должна осуществляться введением герметика:

- в шпоночную канавку вилки со стороны хвостовиков контактов;

- в шпоночную канавку розетки в соответствии с черт. 2.

1 - герметик; 2 - резиновое кольцо; 3 - корпус соединителя

Черт. 2

6. Герметизация заделок проводов в соединители шприцеванием герметика непосредственно в патрубок должна производиться следующими марками герметиков для соединителей, работающих:

- в воздушной среде - ВИКСИНТ У-2-28 НТ ОСТ 38 03238-81, ВПГ-2Л ОСТ 1 90049-88, ВПГ-300М ТР1.2.694-87 и ВПГ-2У ТР1.2.1081-88, под прижимы патрубка соединителя применять ленты ЛЭТСАР ТУ 38.103171-80 или РЭТСАР ТУ 38.103172-80, или из резины ИРП-1338 ТУ 005.1166-87;

- в среде масел и топлив - ВГФ-2 ОСТ 38 03238-81, под прижимы патрубка соединителя применять ленту из фторсиликоновой резины 51-1434, 51-1479 или 51-1570 ТУ 005 1166-87.

7. Герметизацию заделок проводов шприцеванием герметика в соединители с применением специальных съемных форм производить герметиками, указанными в п. 6.

При применении герметика ВПГ-2Л необходимо жесткое закрепление жгута на расстояние не более 150 мм от соединителя.

8. Герметизацию поверхностей обмазкой соединителей производить:

- для соединителей, герметизированных ВИКСИНТ У-2-28 НТ и ВПГ-2Л, герметиком ВГО-1 ОСТ 38 03238-81;

- для соединителей, герметизированных ВГФ-2, герметиком ВГФ-1 ОСТ 38 03238-81.

Примечание. В технически обоснованных случаях по согласованию с заказчиком допускается применение других герметиков, отвечающих требованиям настоящего стандарта.

9. Герметики, применяемые для герметизации заделок проводов в соединители, должны иметь электрическую прочность изоляции не менее 3,8 кВ/мм и не вызывать коррозию.

10. Герметизированные заделки проводов в соединителях должны быть устойчивыми, прочными и стойкими к внешним воздействующим факторам, указанным в табл. 2.

Таблица 2

Внешний воздействующий фактор

Характеристика внешнего воздействующего фактора

Максимальное значение внешнего воздействующего фактора, степень жесткости

Синусоидальная вибрация

Амплитуда ускорения, м×с-2 (g)

98 (10)-1

Амплитуда перемещения, мм

1,5

Частота, Гц

2000

Механический удар многократного действия

Пиковое ударное ускорение, м×с-2 (g)

147 (15)

Длительность действия ударного ускорения, мс

10

Пониженное атмосферное давление

Рабочее давление, гПа (мм рт.ст.)

6,65 (5)

Повышенная влажность

Относительная влажность при температуре 35 °С, %

100

11. Герметизация заделок проводов в соединители шприцеванием герметика непосредственно в патрубок должна производиться:

- в соединители ШР и 2РТ по черт. 3 и 4;

- в соединители 2РМ и 2РМД по черт. 5 и 6 и табл. 3;

- в соединитель РС по черт. 7;

- в соединитель РП по черт. 8.

12. Герметизация заделок проводов в соединители с применением специальных съемных форм должна производиться:

- в соединители ШР, 2РТ, 2РМ, 2РМД по черт. 9;

- в соединитель РС по черт. 10;

- в соединитель РПКМ по черт. 11;

- в соединитель РП по черт. 12;

- в соединители СНЦ-22 и СНЦ-23 по черт. 13;

- в соединители СНЦ-27 и СНЦ-30 по черт. 14;

- в соединители СНЦ-28 и СНЦ-31 по черт. 15;

- в соединители СНЦ-29 и СНЦ-32 по черт. 16.

В чертежах 13, 14, 15, 16 размер «D» соответствует условному размеру корпуса электрического соединителя типа СНЦ.

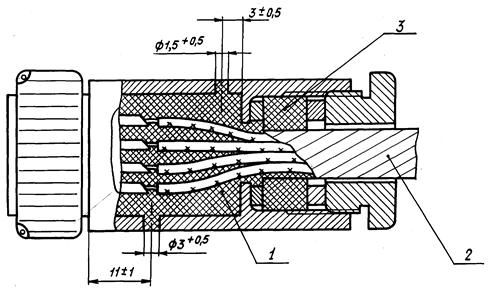

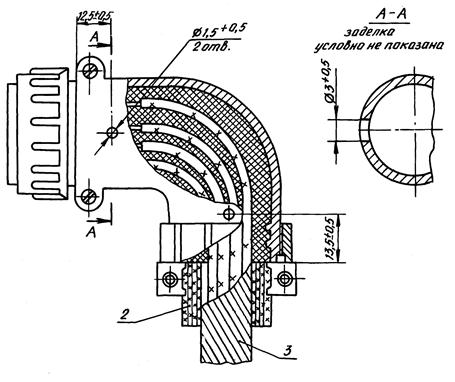

1 - герметик; 2 - прокладка; 3 - лента защитная

Черт. 3

1 - герметик; 2 - прокладка; 3 - лента защитная

Черт. 4

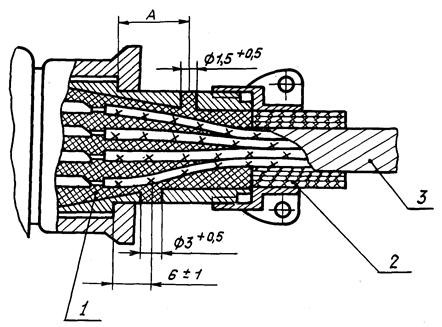

1 - герметик; 2 - прокладка; 3 - лента защитная

Черт. 5

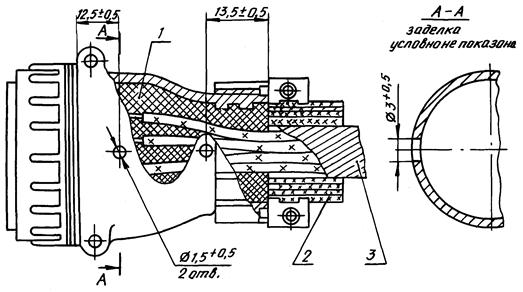

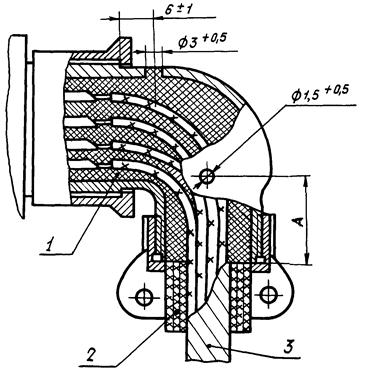

1 - герметик; 2 - прокладка; 3 - лента защитная

Черт. 6

Таблица 3

мм

Диаметр корпуса

А, пред. откл. ± 1

Прямой патрубок

Угловой патрубок

14

7

18

18

22

20

24

27

30

10

33

36

27

39

30

42

45

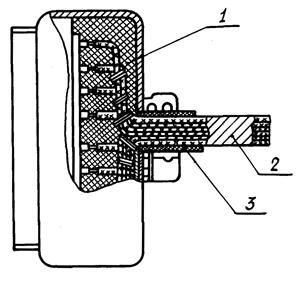

1 - герметик; 2 - лента защитная; 3 - втулка по ОСТ 1 11863-74

Черт. 7

1 - герметик; 2 - лента защитная; 3 - прокладка

Черт. 8

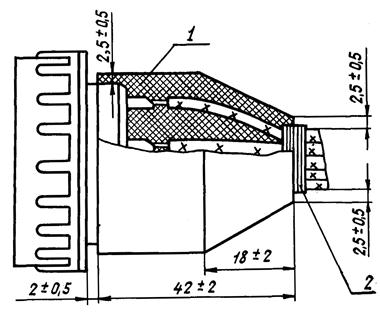

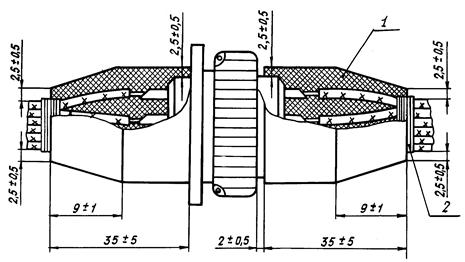

1 - герметик; 2 - бандаж

Черт. 9

1 - герметик; 2 - бандаж

Черт. 10

1 - герметик; 2 - бандаж

Черт. 11

1 - герметик; 2 - бандаж

Черт. 12

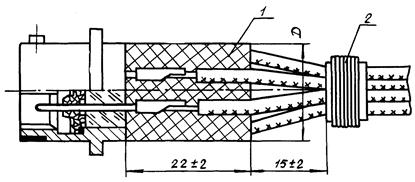

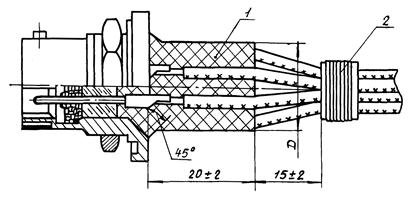

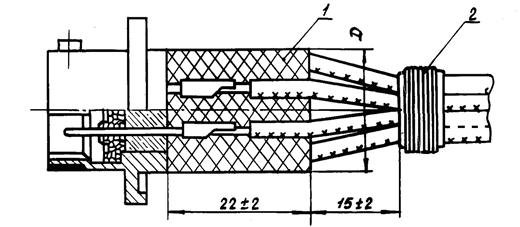

1 - герметик; 2 - бандаж

Черт. 13

1 - герметик; 2 - бандаж

Черт. 14

1 - герметик; 2 - бандаж

Черт. 15

1 - герметик; 2 - бандаж

Черт. 16

13. На электрические соединители типа ШР устанавливать резиновые уплотнительные кольца по ГОСТ 9833-73, указанные в табл. 4 в зависимости от условий эксплуатации в соответствии с требованиями п. 5.

Таблица 4

Тип электрического соединителя

Обозначение типоразмера кольца по ГОСТ 9833-73

ШР-16

013-017-25

ШР-20

017-021-25

ШР-28

026-030-25

ШР-32

029-033-25

ШР-36

034-038-25

ШР-40

038-042-25

ШР-48

046-050-25

ШР-55

050-054-25

ШР-60

060-064-25
