Открытое акционерное общество
«Инжиниринговая компания по теплотехническому строительству
«ТЕПЛОПРОЕКТ»

Утверждаю:

Генеральный директор ОАО «Теплопроект»

_________________ М.М. Лущик

«__» _______________ 2004 г.

ОАО «ТЕРМОСТЕПС»

ТЕПЛОИЗОЛЯЦИОННЫЕ ИЗДЕЛИЯ «ТЕРМО»
В ОГРАЖДАЮЩИХ КОНСТРУКЦИЯХ ЗДАНИЙ
И СООРУЖЕНИЙ

Рекомендации по применению
с альбомом технических решений

ТР 12279 - ТИ.2004

Заместитель генерального директора канд. техн. наук                                   Б.М. Шойхет

Главный специалист комплексного отдела тепловой изоляции               Л.В. Ставрицкая

Москва
2004 г.

СОДЕРЖАНИЕ

Введение. 2

1. Общие технические требования к эффективным утеплителям для ограждающих конструкций зданий. 3

2. Плиты из минеральной ваты теплоизоляционные «термо». Область применения. Технические характеристики. 4

3. Расчетные теплотехнические показатели плит из минеральной ваты теплоизоляционных «ТЕРМО». 7

4. Расчетные характеристики ограждающих конструкций с применением плит марки «ТЕРМО». 7

5. Рекомендации по применению плит из минеральной ваты теплоизоляционных «термо» в ограждающих конструкциях зданий. 10

5.10. Применение теплоизоляционных плит марки «ТЕРМОФАСАД» в конструкциях наружного утепления стен зданий со штукатурным покрытием.. 12

5.11. Применение теплоизоляционных плит марки «ТЕРМО» в качестве среднего слоя в трехслойных конструкциях стен с наружной облицовкой кирпичом.. 33

5.12. Применение теплоизоляционных плит марки «ТЕРМОВЕНТ» в конструкциях наружного утепления стен с вентилируемым фасадом.. 52

5.13. Применение теплоизоляционных плит марки «ТЕРМО» в конструкциях утепления покрытий и перекрытий зданий. 66

5.14. Применение теплоизоляционных плит марки «ТЕРМО» для утепления ограждающих конструкций деревянных домов в малоэтажном и коттеджном строительстве. 121

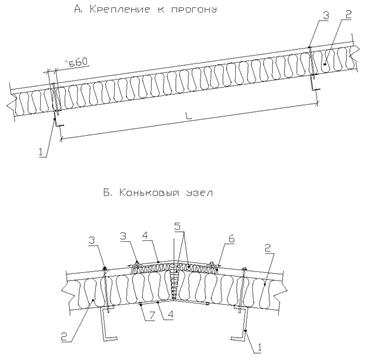

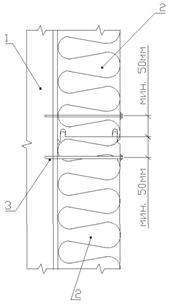

5.15. Применение теплоизоляционных плит марки «ТЕРМО» в «сэндвич-панелях». 137

6. Защитно-декоративные покрытия, ветрозащитные и пароизоляционные материалы, детали крепления. 146

ВВЕДЕНИЕ

Реализация программы энергосбережения в строительном секторе экономики России требует радикального пересмотра принципов проектирования и строительства зданий. Широкое жилищное строительство, проводившееся в России в предшествующие годы в условиях дешевизны энергоносителей, привело к тому, что теплозащитные характеристики ограждающих конструкций зданий оказались много ниже, чем в странах, близких России по климатическим условиям. Это привело к значительным затратам на отопление зданий и подогрев воды. После введения новых нормативов по теплозащите зданий применение традиционных для России строительных материалов и технических решений не обеспечивает требуемое термическое сопротивление наружных ограждающих конструкций.

Одним из путей повышения энергоэффективности ограждающих конструкций жилых, общественных и производственных зданий, является применение эффективных утеплителей в конструкциях наружных стен, покрытиях, перекрытиях и перегородках. Существующие варианты утепления зданий отличаются, как конструктивными решениями, так и используемыми в конструкциях материалами.

В новом строительстве все большее распространение получают трехслойные конструкции стен, в которых предусмотрено применение эффективных утеплителей в качестве среднего слоя между несущей или самонесущей стеной и защитно-декоративной облицовкой.

Рациональным и эффективным способом повышения теплозащиты эксплуатируемых зданий является дополнительное наружное утепление ограждающих конструкций.

При новом строительстве используется как наружное утепление, так и применение эффективных утеплителей в качестве среднего слоя в трехслойных стенах из кирпича и бетона.

При проектировании новых и реконструкции существующих зданий, как правило, следует применять теплоизоляцию из эффективных материалов, размещая её с наружной стороны ограждающей конструкции.

В отечественной практике для утепления ограждающих строительных конструкциях наибольшее применение нашли гидрофобизированные теплоизоляционные плиты из тонковолокнистой минеральной ваты из горных пород на синтетическом связующем.

Применение высококачественных теплоизоляционных плит различной плотности из минеральной тонковолокнистой ваты из горных пород повышает энергоэффективность ограждающих конструкций жилых, общественных и производственных зданий и является реальным вкладом в решение задачи энергосбережения в строительном секторе экономики России.

Теплоизоляционные плиты из минеральной ваты «ТЕРМО», производимые ОАО «ТЕРМОСТЕПС» и предназначенные для применения в ограждающих конструкциях зданий, отвечают требованиям, предъявляемым к теплоизоляционным материалам в составе ограждающих конструкциях зданий, и занимают прочное место на отечественном рынке теплоизоляционных материалов.

В данных рекомендациях рассмотрены технические решения по утеплению ограждающих конструкций зданий теплоизоляционными плитами с учетом действующей номенклатуры и специфики их эксплуатации в различных регионах России.

Приводятся результаты анализа теплофизических, физико-механических и эксплуатационных свойств теплоизоляционных плит из минеральной тонковолокнистой ваты из горных пород и рекомендации по их использованию в современной отечественной строительной практике в конструкциях утепления стен, покрытий и перекрытий реконструируемых и вновь возводимых зданий.

Приведенные в настоящих рекомендациях номенклатура и технические характеристики теплоизоляционных плит «ТЕРМО», предназначенных для применения в строительстве, предоставлены ОАО «ТЕРМОСТЕПС». Расчеты толщины теплоизоляционного слоя в конструкциях утепления ограждающих конструкций зданий проведены на основании данных ОАО «ТЕРМОСТЕПС».

1. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ЭФФЕКТИВНЫМ УТЕПЛИТЕЛЯМ ДЛЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЗДАНИЙ

Физико-технические свойства используемых в строительстве теплоизоляционных материалов оказывают определяющее влияние на теплотехническую эффективность и эксплуатационную надежность конструкций, трудоемкость монтажа, возможность ремонта в процессе эксплуатации и в значительной степени определяют надежность, долговечность, безопасность для окружающей среды и населения применяемых вариантов теплоэффективных конструкций ограждений зданий.

Теплоизоляционные материалы в конструкциях утепления зданий должны соответствовать требованиям пожарной безопасности по СНиП 2.01.02-85* и СНиП 21-01-97, не выделять токсичные вещества в процессе эксплуатации и при горении, иметь санитарно-эпидемиологическое заключение и сертификат пожарной безопасности.

На долговечность и стабильность теплофизических и физико-механических свойств теплоизоляционных материалов в конструкциях утепления зданий влияют многие эксплуатационные факторы, включая:

■ знакопеременный температурно-влажностный режим теплоизоляционных конструкций;

■ возможность капиллярного и диффузионного увлажнения теплоизоляционного материала в конструкции;

■ воздействие ветровых нагрузок;

■ воздействие атмосферных осадков;

■ механические нагрузки от собственного веса в конструкциях стен и нагрузки при перемещении людей в конструкциях крыш и перекрытий.

С учетом указанных факторов теплоизоляционные материалы для утепления зданий должны отвечать следующим основным требованиям:

■ теплоизоляционный материал должен обеспечивать требуемое сопротивление теплопередаче при возможно минимальной толщине конструкции, что достигается применением материалов с расчетным коэффициентом теплопроводности в условиях эксплуатации - 0,04 - 0,06 Вт/(м·ºС);

■ паропроницаемость материала должна иметь значения исключающие возможность накопления влаги в конструкции в процессе ее эксплуатации;

■ плотность теплоизоляционных материалов для утепления зданий не должна превышать 200 - 250 кг/м3, что определяется допустимыми нагрузками на несущие конструкции;

■ предел прочности при 10-ти % деформации в конструкциях утепления крыш и перекрытий, не менее 0,020 МПа;

■ предел прочности на отрыв слоев для волокнистых теплоизоляционных материалов в конструкции утепления со штукатурным покрытием при жестком креплении теплоизоляционного слоя должен быть не менее 0,015 МПа;

■ морозостойкость;

■ водостойкость, рН не более 4;

■ гидрофобность;

■ биостойкость и отсутствие токсичных выделений при эксплуатации.

Для волокнистых теплоизоляционных материалов, применяемых в наружных ограждающих конструкциях зданий, особенно важным является показатель водостойкости. Учитывая возможность периодического увлажнения теплоизоляционных материалов в конструкции, показатель водостойкости в значительной степени определяет их долговечность.

Гидрофобизация снижает смачиваемость волокнистых материалов, т.е. уменьшает поверхность контакта волокон с капельной влагой, что приводит к повышению водостойкости и, соответственно, долговечности материала.

В ограждающих конструкциях зданий допускается применение только гидрофобизированных теплоизоляционных материалов и изделий.

Для обеспечения долговременной стабильности свойств теплоизоляционные материалы, применяемые в наружных ограждающих конструкциях зданий, должны быть гидрофобизированы в процессе производства.

Предотвращение конденсации паров воды в конструкции может быть достигнуто за счет конструктивных решений при соответствующем расположении слоев материалов с различной паропроницаемостью. При необходимости могут быть установлены дополнительные паровые барьеры, предотвращающие или ограничивающие конденсацию влаги.

2. ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ ТЕПЛОИЗОЛЯЦИОННЫЕ «ТЕРМО». ОБЛАСТЬ ПРИМЕНЕНИЯ. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Настоящие рекомендации распространяются на ограждающие конструкций зданий с применением гидрофобизированных теплоизоляционных плит из минеральной ваты из горных пород на синтетическом связующем марки «ТЕРМО», выпускаемых ОАО «ТЕРМОСТЕПС» по ТУ 5762-005-0141183-04.

Производятся плиты следующих марок:

■ ТЕРМОЛАЙТ;

■ ТЕРМОЛАЙТ+;

■ ТЕРМОСТЕНА;

■ ТЕРМОСТЕНА+;

■ ТЕРМОВЕНТ;

■ ТЕРМОМОНОЛИТ;

■ ТЕРМОСЭНДВИЧ С;

■ ТЕРМОКРОВЛЯ Н;

■ ТЕРМОПОЛ;

■ ТЕРМОФАСАД;

■ ТЕРМОСЭНДВИЧ К;

■ ТЕРМОКРОВЛЯ;

■ ТЕРМОКРОВЛЯ В;

■ ТЕРМОКРОВЛЯ В+.

2.2. Плиты изготавливаются из тонковолокнистой минеральной ваты вида ВМТ типа А, отвечающей требованиям ГОСТ 4640-93.

Для производства ваты применяют горные породы габбро-базальтового типа и их аналоги, осадочные породы, вулканические породы, шлаки и смеси перечисленных компонентов, обеспечивающих модуль кислотности не менее 1,8.

Плиты изготавливаются на синтетическом связующем с применением гидрофобизаторов (масляные и кремнийорганические композиции) и модифицирующих добавок по действующей нормативной документации.

Теплоизоляционные плиты всех приведенных выше марок относятся к группе негорючих материалов (НГ) по ГОСТ 30244 и являются невзрывоопасным материалом.

2.3. Сырьевые материалы, применяемые для изготовления минеральной ваты, проходят радиологический контроль. Удельная эффективная активность естественных радионуклидов (ЕРН) не превышает 370 Бк/кг, что соответствует требованиям НРБ «Нормы радиационной безопасности».

Содержание вредных веществ, выделяющихся из плит в процессе эксплуатации при температуре 40 °С и насыщенности 1,3 м23 (пары фенола, формальдегида и аммиака) не превышает среднесуточных предельнодопустимых концентраций (ПДК) для атмосферного воздуха в соответствии с требованиями ГН 2.1.6.695-98 и или ориентировочных безопасных уровней воздействия (ОБУВ) в соответствии с ГН 2.1.6.696-98, утвержденных органами здравоохранения.

2.4. Высокий уровень качества тонковолокнистой минеральной ваты из горных пород обеспечивает высокое качество изделий на её основе и позволяет получить стабильные показатели теплоизоляционных плит по прочности, сжимаемости и водостойкости. Тонковолокнистая вата при малом содержании неволокнистых включений обеспечивает более низкую теплопроводность изготовленных из нее плит в сравнении с показателями, указанными в государственных стандартах на аналогичную продукцию.

2.5. Номенклатура теплоизоляционных плит «ТЕРМО» с указанием марки, условного обозначения и размеров приведена в таблице 2.1.

Таблица 2.1

Марка

Наименование

Плотность, кг/м3

Размеры, мм

длина

ширина

толщина

ТЕРМОЛАЙТ

ПМ-35

35

1200/1000

400/600/1200

30 - 150

ТЕРМОЛАЙТ+

ПМ-50

50

1200/1000

400/600/1200

30 - 150

ТЕРМОСТЕНА

ПП-60

60

1200/1000

400/600/1200

30 - 200

ТЕРМОСТЕНА+

ПП-70

70

1200/1000

400/600/1200

30 - 200

ТЕРМОВЕНТ

ПЖ-80

80

1200/1000

400/600/1200

30 - 150

ТЕРМОМОНОЛИТ

ПЖ-100

100

1200/1000

400/600/1200

30 - 150

ТЕРМОСЭНДВИЧ С

ПЖ-120

120

1200/1000

400/600/1200

30 - 150

ТЕРМОКРОВЛЯ Н

ПЖ-120

120

1200/1000

400/600/1200

30 - 150

ТЕРМОПОЛ

ПЖ-140

140

1200/1000

400/600/1200

30 - 150

ТЕРМОФАСАД

ПСЖ-150

150

1200/1000

400/600/1200

30 - 100

ТЕРМОСЭНДВИЧ К

ПСЖ-150

150

1200/1000

400/600/1200

30 - 100

ТЕРМОКРОВЛЯ

ПСЖ-150

150

1200/1000

400/600/1200

30 - 100

ТЕРМОКРОВЛЯ В

ПСЖ-175

175

1200/1000

400/600/1200

30 - 100

ТЕРМОКРОВЛЯ В+

ПСЖ-200

200

1200/1000

400/600/1200

20-100

2.6. Основные и дополнительные технические характеристики плит из минеральной ваты теплоизоляционных «ТЕРМО» по ТУ 5762-005-0141183-04, приведены соответственно в таблицах 2.2. и 2.3.

2.7. Гидрофобизированные теплоизоляционные плиты из тонковолокнистой минеральной ваты на синтетическом связующем, выпускаемые ОАО «Термостепс» по ТУ 5762-005-0141183-04 следует применять для утепления ограждающих конструкций зданий в соответствии с настоящими рекомендациями.

Таблица 2.2.

Основные технические характеристики плит «ТЕРМО»

Марка

Наименование

Наименование показателя

Плотность, кг/м3

Теплопроводность, при 10 ºС (283 ± 5) К, Вт\(м?К), не более

Теплопроводность, при 25 ºС (298 ± 5) К, Вт\(м?К), не более

Сжимаемость, %, не более

Прочность на сжатие при 10 %-ной деформации, кПа, не менее

Предел прочности на отрыв слоев, кПа

Водопоглощение при полном погружении, % по объему, не более

Влажность, % по массе, не более

Содержание органических веществ, % по массе, не более

Группа горючести

Значение

ТЕРМОЛАЙТ

ПМ-35

35 ± 5

0,036

0,039

25

-

-

1,5

0,5

2,5

НГ

ТЕРМОЛАЙТ+

ПМ-50

50 ± 5

0,036

0,039

10

-

-

1,5

0,5

2,5

НГ

ТЕРМОСТЕНА

ПП-60

0,035

0,038

10

-

-

1,5

0,5

3,0

НГ

ТЕРМОСТЕНА+

ПП-70

0,035

0,038

7

-

-

1,5

0,5

3,0

НГ

ТЕРМОВЕНТ

ПЖ-80

0,034

0,037

-

18

3

1,5

0,5

3,5

НГ

ТЕРМОМОНОЛИТ

ПЖ-100

0,034

0,037

2

20

3,5

1,5

0,5

3,5

НГ

ТЕРМОСЭНДВИЧ С

ПЖ-120

0,034

0,037

2

25

-

1,5

0,5

4,0

НГ

ТЕРМОКРОВЛЯ Н

ПЖ-120

0,034

0,037

-

25

4

1,5

0,5

4,0

НГ

ТЕРМОПОЛ

ПЖ-140

0,035

0,038

-

35

5

1,5

0,5

4,0

НГ

ТЕРМОФАСАД

ПСЖ-150

0,035

0,038

-

40

15

1

0,5

4,5

НГ

ТЕРМОСЭНДВИЧ К

ПСЖ-150

0,035

0,038

-

45

-

1

0,5

4,5

НГ

ТЕРМОКРОВЛЯ

ПСЖ-150

0,035

0,038

-

45

7,5

1

0,5

4,5

НГ

ТЕРМОКРОВЛЯ В

ПСЖ-175

0,037

0,041

-

50

7,5

1

0,5

4,5

НГ

ТЕРМОКРОВЛЯ В+

ПСЖ-200

0,037

0,042

-

60

7,5

1

0,5

4,5

НГ

Таблица 2.3.

Дополнительные технические характеристики плит «ТЕРМО»

Марка

Наименование показателя

Теплопроводность при условиях эксплуатации А, Вт/( м?К), не более

Теплопроводность при условиях эксплуатации Б, Вт/( м?К), не более

Водопоглощение по массе при частичном погружении, %, не более

Сжимаемость после сорбционного увлажнения, %, не более

Прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения, кПа, не менее

Паропроницаемость, мг/(м·ч·Па), не менее

Значение

ТЕРМОЛАЙТ

0,042

0,045

20

30

-

0,60

ТЕРМОЛАЙТ+

0,041

0,044

15

15

-

0,60

ТЕРМОСТЕНА

0,041

0,044

12

12

-

0,56

ТЕРМОСТЕНА+

0,042

0,045

10

10

-

0,56

ТЕРМОВЕНТ

0,042

0,045

10

-

15

0,56

ТЕРМОМОНОЛИТ

0,042

0,045

8

-

18

0,54

ТЕРМОСЭНДВИЧ С

0,042

0,045

8

-

20

0,54

ТЕРМОКРОВЛЯ Н

0,043

0,046

8

-

20

0,54

ТЕРМОПОЛ

0,044

0,047

6

-

30

0,52

ТЕРМОФАСАД

0,045

0,048

5

-

40

0,52

ТЕРМОСЭНДВИЧ К

0,045

0,048

5

-

40

0,52

ТЕРМОКРОВЛЯ

0,045

0,048

5

-

40

0,52

ТЕРМОКРОВЛЯ В

0,046

0,049

5

-

45

0,50

ТЕРМОКРОВЛЯ В+

0,046

0,050

4

-

50

0,49

3. РАСЧЕТНЫЕ ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ ПЛИТ ИЗ МИНЕРАЛЬНОЙ ВАТЫ ТЕПЛОИЗОЛЯЦИОННЫХ «ТЕРМО»

3.1. Значения теплотехнических характеристик строительных материалов в ограждающих конструкциях зданий под воздействием эксплуатационных факторов, перечисленных в разделе 1, изменяются во времени и могут существенно отличаться от значений, получаемых при лабораторных испытаниях.

При проектировании тепловой защиты зданий следует использовать расчетные значения коэффициента теплопроводности, теплоусвоения и паропроницаемости материалов ограждающих конструкций в условиях эксплуатации А и Б, приведенные в СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2000 «Проектирование тепловой защиты зданий».

3.2. Значения коэффициентов теплопроводности в условиях эксплуатации А и Б для плит марки «ТЕРМО» производства ОАО «Термостепс», используемые при определении толщины теплоизоляционного слоя в конструкциях ограждений зданий различного назначения, приняты по данным ТУ 5762-005-0141183-04, которые приведены в таблице 2.3.

4. РАСЧЕТНЫЕ ХАРАКТЕРИСТИКИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ С ПРИМЕНЕНИЕМ ПЛИТ марки «ТЕРМО»

4.1. Расчет тепловой защиты зданий и влажностных характеристик ограждающих конструкций зданий следует выполнять в соответствии с требованиями и по методикам, изложенным в СНиП 23-02-2003 «Строительная теплотехника» и СП 23-101-2000 «Проектирование теплозащиты зданий».

Необходимый уровень теплозащиты наружных ограждений зданий определяется требованиями СНиП 23-02-2003 в зависимости от числа градусо-суток отопительного периода (Dd, °C·cyт), с учетом рекомендаций территориальных строительных норм, принятых в регионе.

4.2. Расчетные параметры окружающей среды для различных регионов принимаются по СНиП 23-01-99 «Строительная климатология» и с учетом требований территориальных строительных норм.

4.3. Расчетные параметры внутреннего воздуха принимаются по ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны», с учетом требований СНиП 2.08.01-89* «Жилые здания», СНиП 2.09.02-85* «Производственные здания», СНиП 2.09.04-87* «Административные и бытовые здания», СНиП 2.08.02-89* «Общественные здания и сооружения».

4.4. Приведенное сопротивление теплопередаче ограждающих конструкций определяется исходя из необходимости соблюдения санитарно-гигиенических требований, условий комфортности и требований энергосбережения.

Сопротивление теплопередаче многослойной ограждающей конструкции с последовательно расположенными однородными слоями определяется по формуле:

R0 = 1/αi + R1 + R2 + ... + Rn + 1/αе;

где: αi - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2·°С);

R1, R2, ..., Rn - термическое сопротивление отдельных слоев ограждающей конструкции, включая термическое сопротивление замкнутой воздушной прослойки, если таковая имеется, (м2·°С)/Вт;

αе - коэффициент теплоотдачи от наружной поверхности ограждающей конструкции, Вт/(м2·°С).

Коэффициент теплоотдачи для воздушной вентилируемой прослойки принимается равным 10,8 Вт/(м2·°С).

Термическое сопротивление отдельного однородного слоя многослойной ограждающей конструкции определяется по формуле:

R = δ/λ,

где: δ - толщина слоя, м;

λ - расчетный коэффициент теплопроводности материала слоя, Вт/(м·°С).

Расчетный коэффициент теплопроводности каждого слоя конструкции, за исключением теплоизоляционного слоя из плит из тонковолокнистой минеральной ваты из горных пород на синтетическом связующем, принимается по приложению Е СП 23-101-2000 «Проектирование тепловой защиты зданий». Коэффициент теплопроводности плит марки «ТЕРМО» следует принимать по таблице 2.3. раздела 2.

4.5. Приведенное сопротивление теплопередаче , м2·°С/Вт, неоднородной ограждающей конструкции или её участка (фрагмента) определяется по формуле:

где: n - коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, принимаемый по СНиП 23-02-2003;

tint - температура наружного воздуха, ºС;

text - температура внутреннего воздуха, ºС;

А - площадь неоднородной ограждающей конструкции или её фрагмента, м2;

Q - суммарный тепловой поток через конструкцию, или её фрагмент, площадью A, Вт, определяемый на основании расчета температурного поля на персональном компьютере, либо по ГОСТ 26254 или ГОСТ 26602.1 с внутренней стороны.

4.6. Приведенное сопротивление характерного участка ограждающей конструкции может быть также определено по формуле:

где:  - приведенное сопротивление с учетом теплопроводных включений, м2·°С/Вт;

r - коэффициент теплотехнической однородности, учитывающий наличие в конструкции теплопроводных включений (стыков, гибких и жестких связей, крепежных элементов, обрамлений балконов и дверей и т.п.).

Коэффициент теплотехнической однородности, r, фактически является отношением приведенного сопротивления теплопередаче к сопротивлению теплопередаче однородной конструкции (без теплопроводных включений).

Коэффициент теплотехнической однородности - r определяется по методикам, изложенным в СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2000 «Проектирование тепловой защиты зданий».

В настоящих рекомендациях расчетная толщина теплоизоляционного слоя в составе ограждающих конструкций определена по глади многослойной конструкции ограждения с коэффициентом теплотехнической однородности r = 0,9 - 0,95 в зависимости от вида конструкции при расчетных значениях коэффициента теплопроводности теплоизоляционных плит в соответствии с таблицей 2.3.

При расчетах толщины теплоизоляционного слоя из теплоизоляционных плит для «сэндвич-панелей» принят коэффициент теплотехнической однородности 0,75 в соответствии с рекомендациями СНиП 23-02-2003.

Приведенные в таблицах значения расчетной толщины теплоизоляционных плит подлежат корректировке при проектировании конкретного объекта с учетом фактического коэффициента теплотехнической однородности (r) ограждающих конструкций. Расчетный коэффициент теплотехнической однородности указан в примечании к каждой таблице разделов 5.10. - 5.15.

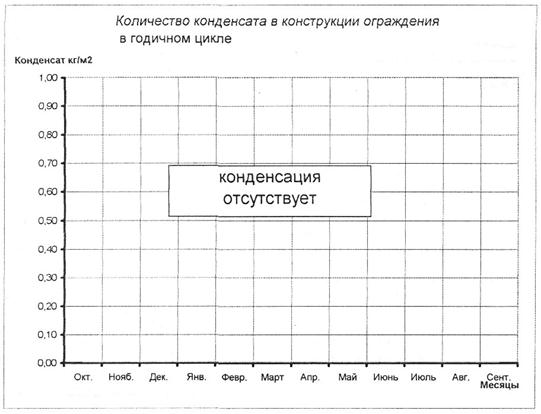

4.7. Требуемое сопротивление паропроницанию ограждающей конструкции определяется исходя из условия недопустимости накопления влаги в ограждающей конструкции при расчете за годовой период эксплуатации и за период эксплуатации с отрицательными среднемесячными температурами наружного воздуха.

Методика расчета основана на определении материального баланса влаги в конструкции за расчетный период времени с учетом изменения температурно-влажностных параметров окружающей среды в зависимости от климатического района.

В связи с большим разнообразием конструктивных решений, свойств применяемых теплоизоляционных и строительных материалов и климатических условий для различных регионов страны, расчет влажностного режима конструкции следует выполнять при проектировании конкретного объекта.

Расчет возможности выпадения и количества выпадающего в конструкции конденсата при стационарных условиях теплопередачи и диффузии водяного пара, выполняется по принятой в практике проектирования инженерной методике, позволяющей с достаточной степенью достоверности установить возможность выпадения и накопления конденсата в конструкции в процессе ее эксплуатации.

Исходными данными при расчете являются температура и относительная влажность воздуха снаружи и внутри здания, термическое сопротивление и сопротивление паропроницанию отдельных слоев и конструкции в целом.

Распределение температур по толщине конструкции рассчитывается по формулам стационарной теплопередачи. По термодинамическим таблицам определяются значения максимальной упругости водяного пара при расчетных температурах в конструкции.

Изменение парциального давления по толщине конструкции рассчитывается по заданным значениям влажности воздуха внутри и снаружи здания и сопротивлению паропроницанию отдельных слоев, входящих в состав ограждающей конструкции.

Если рассчитанное значение парциального давления пара в каком-либо сечении превышает значение максимальной упругости пара для этого сечения, то выпадение конденсата возможно.

В расчете определяется протяженность зоны выпадения конденсата и количество образующегося конденсата в единицу времени.

Температурно-влажностный режим рассчитывается для периода возможного выпадения конденсата (холодное время года) и для периода его сушки (теплое время года) при среднемесячных температурах и влажностях воздуха.

По результатам расчета определяется материальный баланс влаги в конструкции и возможность ее накопления в круглогодичном цикле.

Результаты проведенных расчетов влажностного режима различных вариантов ограждающих конструкций зданий с применением теплоизоляционных плит марки «ТЕРМО» позволяют сделать обобщенные выводы о необходимости применения пароизоляции для рассмотренных вариантов конструкций.

На графиках приводятся распределение температур - t, °C по толщине конструкции, изменение максимальной упругости водяного пара - Е, мм. рт.ст. и фактической упругости пара - е, мм. рт.ст. по толщине конструкции с учетом распределения температур и возможной конденсации, изменение относительной влажности воздуха - φ, % и сорбционная влажность материалов в слое - ω, % по массе и количество влаги в конструкции в круглогодичном цикле.

5. РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ПЛИТ ИЗ МИНЕРАЛЬНОЙ ВАТЫ ТЕПЛОИЗОЛЯЦИОННЫХ «ТЕРМО» В ОГРАЖДАЮЩИХ КОНСТРУКЦИЯХ ЗДАНИЙ

5.1. В настоящих рекомендациях рассматриваются системы наружного утепления стен и покрытий зданий. К преимуществам систем наружного утепления зданий относятся следующие факторы:

- наружное утепление защищает ограждающие конструкции (стены, покрытия, чердачные перекрытия) от воздействий переменных температур наружного воздуха, благодаря чему улучшается их температурно-влажностный режим, исключается появление трещин, что приводит к увеличению долговечности конструкций;

- при эксплуатации точка росы перемещается во внешний теплоизоляционный слой, что улучшает влажностный режим внутренних частей ограждающих конструкций;

- обеспечивается благоприятный режим работы ограждающих конструкций по условиям паропроницаемости (расположение слоев в порядке возрастающей плотности, устраняется паровой барьер);

- формируется более благоприятный микроклимат помещения за счет повышения температуры внутренних поверхностей стен, потолка и пола над подвалом и уменьшения перепада температур внутреннего воздуха и поверхности стены;

- при наружном утеплении стен при реконструкции и ремонте не уменьшается площадь помещений;

- при реконструкции достигается возможность улучшения оформления фасадов и проведения строительных работ без отселения жильцов.

При наружной теплоизоляции зданий возрастает теплоаккумулирующая способность утепляемой стены. Так при наружной теплоизоляции кирпичных стен при отключении отопления они остывают значительно медленнее, чем при внутренней изоляции такой же толщины, что особенно актуально при печном отоплении индивидуальных домов.

5.2. Рекомендации по применению гидрофобизированных теплоизоляционных плит из минеральной ваты марки «ТЕРМО» производства ОАО «Термостепс» в ограждающих конструкциях зданий разработаны для следующих вариантов наружного утепления.

5.2.1. Стены:

- трехслойные стены из кирпича глиняного обыкновенного на цементно-песчаном растворе, легкобетонных панелей или блоков с плитами марки ТЕРМОСТЕНА, ТЕРМОСТЕНА+, ТЕРМОМОНОЛИТ, ТЕРМОВЕНТ, в качестве среднего слоя и наружной облицовкой из кирпича (с вентилируемым зазором и без него);

- наружное утепление зданий плитами марки ТЕРМОФАСАД и штукатурным покрытием;

- наружное утепление стен плитами марки ТЕРМОВЕНТ (или ТЕРМОВЕНТ+ ТЕРМОСТЕНА) в конструкции с вентилируемым зазором и защитно-декоративной облицовкой изделиями типа «сайдинг», «ранила», «этернит» и др.;

- стены из «сэндвич-панелей» с облицовкой тонколистовым металлом и внутренним слоем из плит марки ТЕРМОВЕНТ, ТЕРМОСЭНДВИЧ С, ТЕРМОКРОВЛЯ Н, ТЕРМОСЭНДВИЧ К, ТЕРМОКРОВЛЯ.

5.2.2. Покрытия:

- железобетонная плита или многопустотный настил с изоляцией плитами марки ТЕРМОКРОВЛЯ Н, ТЕРМОПОЛ, ТЕРМОКРОВЛЯ, в сочетании с верхним слоем из плит марки ТЕРМОКРОВЛЯ В+ толщиной 20 мм или ТЕРМОКРОВЛЯ В толщиной 40 мм с рулонной кровлей без устройства цементной стяжки;

- железобетонная плита или многопустотный настил с изоляцией плитами марки ТЕРМОКРОВЛЯ или ТЕРМОКРОВЛЯ с рулонной кровлей без устройства цементной стяжки;

- железобетонная плита или многопустотный настил с изоляцией плитами марки ТЕРМОКРОВЛЯ Н, ТЕРМОПОЛ, ТЕРМОКРОВЛЯ с рулонной кровлей по цементной стяжке;

- профилированный стальной лист с изоляцией плитами марки ТЕРМОКРОВЛЯ Н, ТЕРМОПОЛ, ТЕРМОСЭНДВИЧ К и ТЕРМОКРОВЛЯ с металлической кровлей;

- скатная крыша с изоляцией плитами марки ТЕРМОЛАЙТ, ТЕРМОЛАЙТ+, ТЕРМОСТЕНА и ТЕРМОСТЕНА+, или ТЕРМОВЕНТ;

- покрытие из кровельных «сэндвич-панелей» с теплоизоляционным слоем из плит марки ТЕРМОСЭНДВИЧ К, ТЕРМОКРОВЛЯ, ТЕРМОКРОВЛЯ В.

5.2.3. Перекрытия:

- чердачное перекрытие из железобетонной плиты или многопустотного настила (холодный проходной или полупроходной чердак) с изоляцией плитами марки ТЕРМОЛАЙТ, ТЕРМОЛАЙТ+, ТЕРМОСТЕНА и ТЕРМОСТЕНА+, ТЕРМОВЕНТ, ТЕРМОМОНОЛИТ;

- чердачное перекрытие из железобетонной плиты или многопустотного настила (холодный проходной или полупроходной чердак) с изоляцией плитами марки ТЕРМОПОЛ, ТЕРМОКРОВЛЯ и ТЕРМОКРОВЛЯ В с цементной стяжкой;

- перекрытие из железобетонной плиты или многопустотного настила над холодным подвалом или проездом с изоляцией плитами из минеральной ваты теплоизоляционными ТЕРМОЛАЙТ, ТЕРМОЛАЙТ+, ТЕРМОСТЕНА и ТЕРМОСТЕНА+, ТЕРМОВЕНТ, ТЕРМОМОНОЛИТ;

- перекрытие из железобетонного и многопустотного настила над холодным подвалом или проездом с изоляцией плитами из минеральной ваты теплоизоляционными ТЕРМОПОЛ, ТЕРМОКРОВЛЯ и ТЕРМОКРОВЛЯ В с цементной стяжкой и паркетной доской.

5.3. Рекомендации по применению плит теплоизоляционных «ТЕРМО» разработаны для следующих вариантов ограждающих конструкций:

- кирпичные стены толщиной 250 мм, 380 мм, 510 и 640 мм с изоляцией теплоизоляционными плитами в качестве среднего слоя в конструкции с наружной защитно-декоративной стенкой из кирпича толщиной 120 мм (трехслойная стена);

- стены из легкобетонных панелей или блоков толщиной 250 и 380 мм с изоляцией теплоизоляционными плитами в качестве среднего слоя в конструкции с защитно-декоративной стенкой из облицовочного кирпича толщиной 120 мм (трехслойная стена);

- стены из кирпича толщиной 250 мм, 380 мм, 510 и 640 мм, легкобетонных панелей и блоков толщиной 250 и 380 мм с изоляцией теплоизоляционными плитами марки ТЕРМОФАСАД с жестким креплением в конструкции со штукатурным покрытием;

- стены из кирпича толщиной 250 мм, 380 мм, 510 и 640 мм, легкобетонных панелей и блоков толщиной 250 и 380 мм с изоляцией плитами марки ТЕРМОВЕНТ в конструкции наружного утепления с вентилируемым зазором и защитно-декоративным экраном;

- стены из бруса толщиной 150 мм с теплоизоляционными плитами различных марок в конструкции наружного утепления со штукатурным покрытием, с облицовкой кирпичом толщиной 120 мм без вентилируемого зазора; с облицовкой вагонкой или защитно-декоративным экраном с вентилируемым зазором;

- покрытие или перекрытие из сплошной железобетонной плиты толщиной 100 мм или многопустотного настила толщиной 250 мм;

- покрытие из профилированного стального листа;

- скатная крыша.

Для указанных видов ограждающих конструкций и типов помещений даны рекомендуемые к применению марки плит «ТЕРМО» и таблицы расчетной толщины теплоизоляционного слоя, соответствующей требованиям СНиП 23-02-2003 для различных регионов (городов) Российской Федерации.

5.4. Толщина теплоизоляционного слоя определена для ограждений с коэффициентом теплотехнической однородности по п. 4.6. при расчетных значениях коэффициента теплопроводности теплоизоляционных изделий в соответствии с таблицей 2.3.

Приведенные расчетные данные подлежат корректировке при проектировании конкретного объекта с учетом фактического коэффициента теплотехнической однородности (r) ограждающих конструкций.

5.5. Толщину утеплителя в конструкции ограждения следует принимать с учетом типоразмеров выпускаемых изделий, при этом выбирается ближайшее большее значение, кратное толщине применяемого изделия в соответствии с выпускаемой номенклатурой (таблица 2.1.).

В таблицах расчетной толщины теплоизоляционного слоя из теплоизоляционных плит марки «ТЕРМО» в графе «Тип помещения» номера соответствуют номерам указанных типов зданий.

1 - жилые здания;

2 - общественные и административные здания;

3 - производственные здания.

5.6. В данных рекомендациях для конкретных видов ограждающих конструкций приводятся одна или несколько марок допускаемых к применению теплоизоляционных материалов.

При выборе марки утеплителя для конкретной конструкции следует учитывать, что гидрофобизированные материалы большей плотности характеризуются более высокой долговечностью (т.е. сроком эксплуатации без разрушения) при одновременно более высокой стоимости, обусловленной повышенными затратами при производстве.

5.7. При разработке рекомендаций по применению теплоизоляционных плит «ТЕРМО» в ограждающих конструкциях зданий использованы опубликованные в печати статьи и документы, рекламные материалы фирм-разработчиков конкретных систем утепления зданий, альбомы типовых конструкций утепления ограждающих конструкций, разработанные институтами ЦНИИЭПжилища, в том числе при участии института Теплопроект, и ЦНИИПромзданий, действующие строительные нормы и правила.

5.10. Применение теплоизоляционных плит марки «ТЕРМОФАСАД» в конструкциях наружного утепления стен зданий со штукатурным покрытием

5.10.1. Наружное утепление зданий при реконструкции и капитальном ремонте должно проводиться с учетом результатов обследования технического состояния утепляемого фасада, с оценкой его прочности, наличия трещин, влажности и т.д., так как эти показатели являются определяющими при выборе конструкции крепления, ее эксплуатационной надежности и долговечности.

5.10.2. В настоящее время в России фирмами «TEX-COLOR», «Фасад-технология», «СИНТЕКО», «Капатек», «Бауколор» и др. применяются различные варианты системы наружного утепления с оштукатуриванием фасадов, отличающиеся как конструктивными особенностями, так и применяемыми материалами.

Принципиальное техническое решение систем утепления «ХЕКК-ТИСС», «СИНТЕКО» и др., состоит в том, что на подготовленную выровненную поверхность при помощи клеевого состава закрепляются плиты из волокна из горных пород, которые затем дополнительно крепятся дюбелями. На поверхность плит наносится клеевой состав и армирующая кислотощелочестойкая стеклосетка. Затем наносится водоотталкивающая грунтовка и декоративная штукатурка с окраской силикатными красками. Может применяться двойное армирование.

Помимо указанных элементов в конструкции системы утепления фирмами комплектуются элементы отделки цоколя, углов здания и фасонных участков.

В указанных системах применяются жесткие элементы крепления тепловой изоляции (дюбели), воспринимающие нагрузки от собственного веса конструкции. Крепежные элементы рассчитывают на поперечный изгиб и растяжение от ветрового отсоса.

В системах утепления с жесткими крепежными элементами применяются плиты теплоизоляционные с пределом прочности на отрыв слоев не менее 12 - 15 кПа.

Этому требованию отвечают гидрофобизированные теплоизоляционные плиты марки «ТЕРМОФАСАД». Прочность на отрыв слоев для этих изделий поданным заказчика составляет 15 кПа.

Система утепления для плит «ТЕРМОФАСАД» с жесткими элементами крепления предусматривает комбинированное крепление плит к стене: клеевое и дюбелями. При этом клей рекомендуется наносить полосами или точечно во избежание создания сплошного парового барьера (слой клея).

Как правило, на плиты наносится базовый штукатурный слой толщиной 3 - 5 мм, в который втапливают армирующую сетку. На базовый слой наносят промежуточный грунтовочный слой специального состава толщиной 2 - 4 мм для улучшения сцепления с отделочным слоем. Толщина отделочного слоя от 3 до 5 мм (Рис. 5.10.1 - 5.10.3).

5.10.3. Плиты марки «ТЕРМОФАСАД» могут быть применены в системах утепления с гибкими (подвижными) элементами крепления, отличающихся тем, что плиты крепятся к стене без применения клеевого состава с помощью специальных шарнирных крепежных элементов, что позволяет всей теплоизоляционной конструкции свободно перемещаться вдоль утепляемой стены (Рис. 5.10.4 - 5.10.6).

Помимо плит «ТЕРМОФАСАД» в системах утепления с гибкими (подвижными) элементами крепления могут быть использованы плиты «ТЕРМОМОНОЛИТ».

При таком способе крепления исключается передача деформаций стен на отделочный штукатурный слой. В штукатурном слое не возникает напряжений, приводящих к разрушению и появлению трещин на поверхности штукатурки.

Такую технологию использует, например, фирма «OPTIROC», разработавшая технологию «SERPOROCK» и ЗАО «Хантер-Стар» с системой «Термофасад».

В соответствии с технологией «SERPOROCK» для крепления плит к стене применяют специальные шарнирные фиксаторы с подвижными маятниковыми крючками. Плита насаживается на фиксаторы и укрывается сеткой, которая закрепляется крючками (шпильками). Под действием собственного веса конструкции крючки опускаются под углом к горизонтальной плоскости, прижимая плиту к стене. Нанесенный сверху штукатурный слой толщиной 20 - 30 мм усиливает прижим (Рис. 5.10.7).

В конструкции применяется металлическая гальванически оцинкованная сварная сетка с ячейкой не более 20×20 из проволоки не менее 1 мм. На сетку наносятся штукатурные слои: вначале базовый или укрывной толщиной до 10 - 11 мм, затем, выравнивающий примерно той же толщины. Затем наносится отделочный слой толщиной 3 - 5 мм. Общая толщина штукатурного слоя 20 - 30 мм. В конструкции может быть использована сетка из нержавеющей стали.

В качестве элемента крепления может быть использован также анкер и качающийся крюк типа «Пармитерм» или другие гибкие крепежные элементы, которые вместе с металлической сеткой несут основные нагрузки.

5.10.3. Для наружного утепления стен зданий следует применять только гидрофобизированные теплоизоляционные плиты из минеральной ваты вида ВМТ с модулем кислотности не менее 1,8.

5.10.4. Штукатурки, применяемые в конструкциях наружного утепления зданий плитами из минеральной ваты, должны быть паропроницаемыми, но водонепроницаемыми, долговечными, обладать необходимыми декоративными свойствами.

Для устройства штукатурных слоев используют составы на основе минеральных и полимерных материалов. В цветных штукатурках содержатся светостойкие сухие пигменты. Состав штукатурных смесей определяется в зависимости от требований к оформлению фасада при проектировании.

5.10.5. В соответствии с существующими требованиями в штукатурном покрытии предусматривают вертикальные и горизонтальные деформационные швы заполняемые нетвердеющими герметиками или с установкой водоотбойной ленты (Рис. 5.10.8).

5.10.6. В конструкциях со штукатурным покрытием рекомендуется защитно-декоративное покрытие цоколя выполнять из материалов повышенной прочности (кирпич, керамические плиты и др.). Рис. 5.10.9.

5.10.7. Крепежные элементы, применяемые для фиксации теплоизоляционных плит и металлической сетки должны быть изготовлены из коррозионно-стойкой стали, а армирующая металлическая сетка - с гальваническим оцинкованием поверхности или из нержавеющей стали.

5.10.8. Необходимое количество крепежных элементов (дюбелей) на единицу поверхности определяется расчетом по известным методикам, с учетом технического состояния поверхности утепляемой стены и прочностных характеристик применяемых дюбелей.

5.10.10. Расчетные значения толщины теплоизоляционного слоя из плит марки «ТЕРМОФАСАД» и «ТЕРМОМОНОЛИТ» для различных регионов Российской Федерации в условиях эксплуатации А и Б, приведены в таблицах 5.10.1 и 5.10.3, соответственно.

Расчеты выполнены для кирпичных стен толщиной 250, 380 мм, 510 мм и 640 мм и стен из керамзитобетона с плотностью 1200 кг/м3 толщиной 250 и 380 мм.

Расчеты проведены для глади стены с коэффициентом теплотехнической однородности 0,95, учитывающим крепление плит дюбелями.

5.10.11. Результаты расчета влажностного режима конструкций с применением плит марки «ТЕРМОФАСАД» для г. г. Москвы, Волгограда и Архангельска приведены на рис. 5.10.10 - 5.10.12.

Расчеты выполнены для штукатурного покрытия из сложного раствора (песок, известь, цемент). Расчетные коэффициенты паропроницаемости и теплопроводности приняты по приложению Е СП 23-101-2000 «Проектирование тепловой защиты зданий». При использовании других штукатурных покрытий с отличными от указанных свойствами (по паропроницаемости и теплопроводности) следует проводить проверочный расчет возможности конденсации и накопления влаги в конструкции.

Анализ результатов расчета показывает, что в конструкции при определенном сочетании свойств применяемых материалов и внешних и внутренних условий эксплуатации может происходить конденсация влаги на границе утеплителя и наружного штукатурного покрытия, однако, образующееся количество конденсата высыхает в теплое время года для большинства регионов России.

Таблица 5.10.1. Расчетная толщина теплоизоляционного слоя из плит марки «ТЕРМОФАСАД» в конструкции утепления со штукатурным покрытием для стен из кирпича или керамзитобетонных блоков.

№ п/п

Город

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, м2·ºС/Вт

Тип стены

кирпичная

керамзитобетон

Толщина стены, мм

250

380

510

640

250

380

Толщина теплоизоляционного слоя из плит марки «ТЕРМОФАСАД», мм

1

2

3

4

5

6

7

8

9

10

11

12

1

Архангельск

Б

6426

1

3,65

159

151

144

136

151

139

5667

2

2,77

115

107

100

92

107

95

5667

3

2,13

83

75

67

60

74

62

2

Астрахань

А

3540

1

2,64

99

90

82

74

89

76

3206

2

1,99

68

59

51

43

58

45

3206

3

1,64

51

43

35

26

42

29

3

Анадырь

Б

9797

1

4,83

219

211

203

196

211

199

8864

2

3,80

167

159

151

144

158

146

8864

3

2,77

115

107

100

92

107

95

4

Барнаул

А

6343

1

3,62

145

137

128

120

136

122

5680

2

2,78

105

97

88

80

96

82

5680

3

2,14

75

66

58

50

65

52

5

Белгород

А

4183

1

2,86

109

101

93

84

100

86

3801

2

2,18

77

68

60

52

67

54

3801

3

1,76

57

49

40

32

47

34

6

Благовещенск

Б

6889

1

3,81

167

160

152

144

159

147

6235

2

2,96

124

116

109

101

116

104

6235

3

2,25

88

81

73

65

80

68

7

Брянск

Б

4572

1

3,00

126

119

111

103

118

106

4162

2

2,29

91

83

75

68

82

70

4162

3

1,83

67

60

52

44

59

47

8

Братск

А

7370

1

3,98

162

154

145

137

153

139

6623

2

3,08

119

111

103

94

110

97

6623

3

2,32

84

75

67

59

74

61

9

Волгоград

А

3952

1

2,78

105

97

89

80

96

83

3596

2

2,11

74

65

57

48

64

51

3596

3

1,72

55

47

38

30

46

32

10

Вологда

Б

5798

1

3,43

148

140

133

125

140

128

5105

2

2,59

106

98

90

83

98

86

5105

3

2,02

77

69

62

54

69

57

11

Воронеж

А

4528

1

2,98

115

107

98

90

105

92

4136

2

2,28

82

73

65

57

72

59

4136

3

1,83

60

52

43

35

51

37

12

Владимир

Б

5006

1

3,15

134

126

119

111

126

114

4580

2

2,43

97

90

82

74

89

77

4154

3

1,83

67

60

52

44

59

47

13

Владивосток

Б

4684

1

3,04

128

121

113

105

120

108

4292

2

2,33

93

85

77

70

84

72

4292

3

1,86

69

61

53

46

60

48

14

Владикавказ

А

3410

1

2,59

96

88

80

71

87

74

3062

2

1,94

65

57

49

40

56

43

3062

3

1,61

50

42

33

25

40

27

15

Грозный

А

3056

1

2,47

91

82

74

65

81

68

2736

2

1,84

61

52

44

35

51

38

2736

3

1,55

47

39

30

22

37

24

16

Екатеринбург

А

6210

1

3,57

143

134

126

118

133

120

5520

2

2,73

103

94

86

78

93

80

5520

3

2,10

73

65

57

48

64

50

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

5,10

233

225

217

209

224

212

9666

2

4,05

180

172

164

156

171

159

9666

3

2,93

123

115

108

100

115

103

19

Иркутск

А

7080

1

3,88

157

149

141

132

148

134

6360

2

3,00

115

107

99

90

106

93

6360

3

2,27

81

73

64

56

72

58

20

Ижевск

Б

5905

1

3,47

150

142

135

127

142

130

5239

2

2,64

108

100

93

85

100

88

5239

3

2,05

78

71

63

55

70

58

21

Йошкар-Ола

Б

5742

1

3,41

147

139

132

124

139

127

5082

2

2,59

105

98

90

82

97

85

5082

3

2,02

77

69

61

54

68

56

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

2,68

110

102

95

87

102

90

3262

2

2,00

76

68

61

53

68

56

3262

3

1,65

58

51

43

35

50

38

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

3,69

148

140

132

123

139

125

6075

2

2,90

111

103

94

86

102

88

6075

3

2,22

79

70

62

53

69

56

26

Вятка

Б

5660

1

3,38

146

138

130

123

137

125

4967

2

2,55

104

96

88

81

95

83

4967

3

1,99

76

68

60

52

67

55

27

Кострома

Б

5528

1

3,33

143

136

128

120

135

123

4862

2

2,52

102

94

87

79

94

82

4862

3

1,97

74

67

59

51

66

54

28

Краснодар

А

2682

1

2,34

84

76

68

59

75

62

2384

2

1,72

55

47

38

30

46

32

2384

3

1,48

44

35

27

18

34

21

29

Красноярск

А

6575

1

3,70

149

141

132

124

139

126

5873

2

2,84

108

100

91

83

99

85

5873

3

2,17

77

68

60

52

67

54

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

2,95

124

116

109

101

116

104

4039

2

2,25

89

81

73

66

80

68

4039

3

1,81

66

58

51

43

58

46

32

Кызыл

А

7875

1

4,16

170

162

154

145

161

148

7425

2

3,34

132

123

115

107

122

109

7425

3

2,49

91

83

75

66

82

69

33

Липецк

А

4703

1

3,05

118

110

101

93

108

95

4301

2

2,34

84

76

68

59

75

61

4301

3

1,86

62

53

45

37

52

39

34

Магадан

Б

7805

1

4,13

184

176

168

160

175

163

7229

2

3,27

140

133

125

117

132

120

7229

3

2,45

98

91

83

75

90

78

35

Махачкала

А

2560

1

2,30

82

74

66

57

73

60

2264

2

1,68

53

45

37

28

44

31

2264

3

1,45

42

34

26

17

33

20

36

Москва

Б

5027

1

3,16

134

127

119

111

126

114

4601

2

2,43

98

90

82

75

89

77

4601

3

1,92

72

64

56

49

64

52

37

Мурманск

Б

6380

1

3,63

158

151

143

135

150

138

5830

2

2,83

118

110

102

94

109

97

5830

3

2,17

84

77

69

61

76

64

38

Нальчик

А

3259

1

2,54

94

86

77

69

84

71

2923

2

1,90

63

55

47

38

54

41

2923

3

1,58

49

40

32

24

39

26

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

3,12

133

125

117

110

124

112

4486

2

2,40

96

88

80

73

88

76

4486

3

1,90

71

63

55

48

62

50

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

3,67

148

139

131

123

138

125

5834

2

2,83

107

99

91

82

98

85

5834

3

2,17

76

68

60

51

67

53

43

Оренбург

А

5515

1

3,33

131

123

115

106

122

109

4909

2

2,53

93

85

77

68

84

71

4909

3

1,98

67

59

51

42

58

45

44

Орел

Б

4654

1

3,03

128

120

112

105

120

108

4244

2

2,32

92

84

77

69

84

72

4244

3

1,85

68

61

53

45

60

48

45

Пенза

А

5072

1

3,18

124

116

107

99

114

101

4658

2

2,45

90

81

73

65

80

67

4658

3

1,93

65

57

48

40

56

42

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

2,63

98

90

82

73

89

76

3181

2

1,98

67

59

51

42

58

44

3181

3

1,64

51

43

34

26

42

28

51

Рязань

Б

4888

1

3,11

132

124

117

109

124

112

4472

2

2,39

96

88

80

73

87

75

4472

3

1,89

71

63

55

47

62

50

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

3,07

119

111

102

94

109

96

4371

2

2,36

85

77

69

60

76

63

4371

3

1,87

62

54

46

37

53

40

56

Салехард

Б

9461

1

4,71

213

205

197

190

205

193

8585

2

3,71

162

154

147

139

154

142

8585

3

2,72

112

104

97

89

104

92

57

Смоленск

Б

4816

1

3,09

131

123

115

108

122

110

4386

2

2,36

94

87

79

71

86

74

4386

3

1,88

70

62

54

47

61

49

58

Ставрополь

А

3209

1

2,52

93

85

76

68

84

70

2873

2

1,88

63

54

46

38

53

40

2873

3

1,57

48

40

31

23

39

25

59

Сыктывкар

Б

6566

1

3,70

162

154

146

139

153

141

5831

2

2,83

118

110

102

94

109

97

5831

3

2,17

84

77

69

61

76

64

60

Тамбов

А

4764

1

3,07

119

111

102

94

109

96

4362

2

2,36

85

77

68

60

76

62

4362

3

1,87

62

54

46

37

53

39

61

Тверь

Б

5014

1

3,15

134

127

119

111

126

114

4578

2

2,42

97

90

82

74

89

77

4578

3

1,92

72

64

56

48

63

51

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

3,36

133

124

116

108

123

110

4961

2

2,55

94

86

78

69

85

71

4961

3

1,99

68

60

51

43

58

45

66

Улан-Уде

А

7442

1

4,00

163

155

147

138

154

140

6731

2

3,11

121

113

104

96

112

98

6731

3

2,35

85

76

68

60

75

62

67

Уфа

А

5517

1

3,33

131

123

115

106

111

109

5091

2

2,59

96

88

80

71

87

73

5091

3

2,02

69

61

52

44

60

46

68

Хабаровск

Б

6393

1

3,64

159

151

143

136

150

138

5760

2

2,80

116

109

101

93

108

96

5760

3

2,15

84

76

68

60

75

63

69

Чебоксары

Б

5620

1

3,37

145

137

130

122

137

125

4969

2

2,55

104

96

88

81

95

83

4969

3

1,99

76

68

60

52

67

55

70

Челябинск

Б

5995

1

3,50

152

144

136

128

143

131

5341

2

2,67

110

102

94

87

101

89

5341

3

2,07

79

72

64

56

71

59

71

Чита

А

7841

1

4,14

170

162

153

145

160

147

7115

2

3,24

127

119

110

102

117

104

7115

3

2,42

88

80

72

63

79

66

72

Элиста

А

3668

1

2,68

101

92

84

76

91

78

3322

2

2,02

69

61

53

44

60

47

3322

3

1,66

52

44

36

27

43

30

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

5,13

216

208

200

191

207

194

9882

2

4,12

169

160

152

144

159

146

9882

3

2,98

115

106

98

89

105

92

75

Ярославль

Б

см. Смоленск

Примечание. Толщина теплоизоляционного слоя рассчитана для гладкой стены при коэффициенте теплотехнической однородности 0,95.

Таблица 5.10.2. Расчетная толщина теплоизоляционного слоя из плит марки «ТЕРМОМОНОЛИТ» в конструкции утепления со штукатурным покрытием по несущей металлической сетке и креплением гибкими анкерами для стен из кирпича или керамзитобетонных блоков.

№ п/п

Город

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, м2·ºС/Вт

Тип стены

кирпичная

керамзитобетон

Толщина стены, мм

250

380

510

640

250

380

Толщина теплоизоляционного слоя из плит марки «ТЕРМОМОНОЛИТ», мм

1

2

3

4

5

6

7

8

9

10

11

12

1

Архангельск

Б

6426

1

3,65

149

142

135

128

142

130

5667

2

2,77

108

101

93

86

100

89

5667

3

2,13

77

70

63

56

70

58

2

Астрахань

А

3540

1

2,64

92

84

76

69

83

71

3206

2

1,99

63

55

48

40

54

42

3206

3

1,64

48

40

32

25

39

27

3

Анадырь

Б

9797

1

4,83

205

198

191

183

197

186

8864

2

3,80

156

149

142

135

148

137

8864

3

2,77

108

101

93

86

100

89

4

Барнаул

А

6343

1

3,62

135

128

120

112

127

114

5680

2

2,78

98

90

83

75

89

77

5680

3

2,14

70

62

54

46

61

49

5

Белгород

А

4183

1

2,86

102

94

86

79

93

81

3801

2

2,18

72

64

56

48

63

50

3801

3

1,76

53

45

38

30

44

32

6

Благовещенск

Б

6889

1

3,81

157

150

142

135

149

138

6235

2

2,96

116

109

102

95

109

97

6235

3

2,25

83

76

68

61

75

64

7

Брянск

Б

4572

1

3,00

119

111

104

97

111

100

4162

2

2,29

85

78

71

63

77

66

4162

3

1,83

63

56

49

42

55

44

8

Братск

А

7370

1

3,98

151

143

136

128

142

130

6623

2

3,08

111

104

96

88

103

90

6623

3

2,32

78

70

63

55

69

57

9

Волгоград

А

3952

1

2,78

98

91

83

75

90

77

3596

2

2,11

69

61

53

45

60

47

3596

3

1,72

51

44

36

28

42

30

10

Вологда

Б

5798

1

3,43

139

132

124

117

131

120

5105

2

2,59

99

92

85

78

92

80

5105

3

2,02

72

65

58

50

64

53

11

Воронеж

А

4528

1

2,98

107

99

92

84

98

86

4136

2

2,28

76

68

61

53

67

55

4136

3

1,83

56

48

41

33

47

35

12

Владимир

Б

5006

1

3,15

126

118

111

104

118

107

4580

2

2,43

91

84

77

70

84

72

4154

3

1,83

63

56

49

41

55

44

13

Владивосток

Б

4684

1

3,04

120

113

106

99

113

101

4292

2

2,33

87

80

72

65

79

68

4292

3

1,86

64

57

50

43

57

45

14

Владикавказ

А

3410

1

2,59

90

82

74

67

81

69

3062

2

1,94

61

53

46

38

52

40

3062

3

1,61

47

39

31

23

38

25

15

Грозный

А

3056

1

2,47

85

77

69

61

76

63

2736

2

1,84

56

49

41

33

48

35

2736

3

1,55

44

36

28

20

35

22

16

Екатеринбург

А

6210

1

3,57

133

126

118

110

124

112

5520

2

2,73

96

88

80

72

87

75

5520

3

2,10

68

61

53

45

60

47

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

5,10

218

211

204

196

210

199

9666

2

4,05

168

161

154

147

161

149

9666

3

2,93

115

108

101

94

108

96

19

Иркутск

А

7080

1

3,88

147

139

131

123

138

126

6360

2

3,00

108

100

92

84

99

86

6360

3

2,27

76

68

60

52

67

55

20

Ижевск

Б

5905

1

3,47

141

133

126

119

133

122

5239

2

2,64

101

94

87

80

94

82

5239

3

2,05

73

66

59

52

66

54

21

Йошкар-Ола

Б

5742

1

3,41

138

131

123

116

130

119

5082

2

2,59

99

92

84

77

91

80

5082

3

2,02

72

65

57

50

64

53

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

2,68

103

96

89

82

95

84

3262

2

2,00

71

64

57

50

64

52

3262

3

1,65

55

47

40

33

47

36

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

3,69

138

131

123

115

130

117

6075

2

2,90

104

96

88

80

95

82

6075

3

2,22

73

65

58

50

64

52

26

Вятка

Б

5660

1

3,38

137

129

122

115

129

118

4967

2

2,55

97

90

83

75

89

78

4967

3

1,99

71

64

56

49

63

52

27

Кострома

Б

5528

1

3,33

134

127

120

113

127

115

4862

2

2,52

96

88

81

74

88

77

4862

3

1,97

70

63

55

48

62

51

28

Краснодар

А

2682

1

2,34

79

71

63

55

70

57

2384

2

1,72

52

44

36

28

43

30

2384

3

1,48

41

33

25

17

32

19

29

Красноярск

А

6575

1

3,70

139

131

123

116

130

118

5873

2

2,84

101

93

85

77

92

80

5873

3

2,17

71

64

56

48

63

50

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

2,95

116

109

102

95

108

97

4039

2

2,25

83

76

69

61

75

64

4039

3

1,81

62

55

48

40

54

43

32

Кызыл

А

7875

1

4,16

159

151

143

136

150

138

7425

2

3,34

123

115

107

99

114

102

7425

3

2,49

85

77

70

62

76

64

33

Липецк

А

4703

1

3,05

110

102

94

87

101

89

4301

2

2,34

79

71

63

55

70

57

4301

3

1,86

58

50

42

34

49

36

34

Магадан

Б

7805

1

4,13

172

165

158

150

164

153

7229

2

3,27

131

124

117

110

124

112

7229

3

2,45

92

85

78

71

85

73

35

Махачкала

А

2560

1

2,30

77

69

61

53

68

56

2264

2

1,68

50

42

34

26

41

29

2264

3

1,45

40

32

24

16

31

18

36

Москва

Б

5027

1

3,16

126

119

112

104

118

107

4601

2

2,43

92

84

77

70

84

73

4601

3

1,92

67

60

53

46

60

48

37

Мурманск

Б

6380

1

3,63

148

141

134

127

141

129

5830

2

2,83

110

103

96

89

102

91

5830

3

2,17

79

72

65

57

71

60

38

Нальчик

А

3259

1

2,54

88

80

72

64

79

66

2923

2

1,90

59

51

44

36

50

38

2923

3

1,58

45

38

30

22

37

24

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

3,12

124

117

110

103

117

105

4486

2

2,40

90

83

75

68

82

71

4486

3

1,90

66

59

52

45

59

47

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

3,67

138

130

122

114

129

117

5834

2

2,83

100

93

85

77

91

79

5834

3

2,17

71

63

56

48

62

50

43

Оренбург

А

5515

1

3,33

123

115

107

99

114

101

4909

2

2,53

87

79

72

64

78

66

4909

3

1,98

63

55

47

40

54

42

44

Орел

Б

4654

1

3,03

120

113

105

98

112

101

4244

2

2,32

86

79

72

65

78

67

4244

3

1,85

64

57

50

42

56

45

45

Пенза

А

5072

1

3,18

116

108

100

92

107

94

4658

2

2,45

84

76

68

60

75

62

4658

3

1,93

61

53

45

37

52

39

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

2,63

92

84

76

68

83

70

3181

2

1,98

63

55

47

39

54

42

3181

3

1,64

48

40

32

24

39

26

51

Рязань

Б

4888

1

3,11

124

117

109

102

116

105

4472

2

2,39

90

82

75

68

82

71

4472

3

1 89

66

59

52

44

58

47

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

3,07

111

103

95

88

102

90

4371

2

2,36

80

72

64

56

71

58

4371

3

1,87

58

50

43

35

49

37

56

Салехард

Б

9461

1

4,71

200

192

185

178

192

181

8585

2

3,71

152

145

138

130

144

133

8585

3

2,72

105

98

91

83

97

86

57

Смоленск

Б

4816

1

3,09

123

115

108

101

115

104

4386

2

2,36

88

81

74

67

81

69

4386

3

1,88

65

58

51

44

58

46

58

Ставрополь

А

3209

1

2,52

87

79

71

63

78

66

2873

2

1,88

58

51

43

35

50

37

2873

3

1,57

45

37

29

22

36

24

59

Сыктывкар

Б

6566

1

3,70

152

144

137

130

144

133

5831

2

2,83

110

103

96

89

103

91

5831

3

2,17

79

72

65

57

71

60

60

Тамбов

А

4764

1

3,07

111

103

95

88

102

90

4362

2

2,36

79

72

64

56

71

58

4362

3

1,87

58

50

43

35

49

37

61

Тверь

Б

5014

1

3,15

126

119

111

104

118

107

4578

2

2,42

91

84

77

70

84

72

4578

3

1,92

67

60

53

45

59

48

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

3,36

124

116

108

100

115

103

4961

2

2,55

88

80

72

65

79

67

4961

3

1,99

63

56

48

40

55

42

66

Улан-Уде

А

7442

1

4,00

152

145

137

129

144

131

6731

2

3,11

113

105

97

90

104

92

6731

3

2,35

79

71

63

56

70

58

67

Уфа

А

5517

1

3,33

123

115

107

99

114

101

5091

2

2,59

90

82

74

66

81

69

5091

3

2,02

65

57

49

41

56

43

68

Хабаровск

Б

6393

1

3,64

149

141

134

127

141

130

5760

2

2,80

109

102

95

88

101

90

5760

3

2,15

78

71

64

57

71

59

69

Чебоксары

Б

5620

1

3,37

136

129

121

114

128

117

4969

2

2,55

97

90

83

76

89

78

4969

3

1,99

71

64

56

49

63

52

70

Челябинск

Б

5995

1

3,50

142

135

128

120

134

123

5341

2

2,67

103

96

88

81

95

84

5341

3

2,07

74

67

60

53

67

55

71

Чита

А

7841

1

4,14

159

151

143

135

150

137

7115

2

3,24

118

111

103

95

110

97

7115

3

2,42

82

75

67

59

74

61

72

Элиста

А

3668

1

2,68

94

86

78

71

85

73

3322

2

2,02

65

57

49

41

56

44

3322

3

1,66

49

41

33

26

40

28

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

5,13

202

194

186

179

193

181

9882

2

4,12

158

150

142

134

149

136

9882

3

2,98

107

99

91

84

98

86

75

Ярославль

Б

см. Смоленск

Примечание. Толщина теплоизоляционного слоя рассчитана для гладкой стены при коэффициенте теплотехнической однородности 0,95.

Рис. 5.10.1. Кирпичная стена с утеплением из плит марки «ТЕРМОФАСАД» со штукатурным покрытием и жестким креплением теплоизоляционного слоя.

1. Несущая кирпичная стена.

2. Плиты марки «ТЕРМОФАСАД» (толщина теплоизоляционного слоя по табл. 5.10.1.).

3. Дюбель.

4. Выравнивающий штукатурный слой.

5. Армирующая сетка.

6. Штукатурный слой.

7. Дополнительная армирующая сетка.

8. Грунтовочный и отделочный слой.

Рис. 5.10.2. Кирпичная стена с теплоизоляцией плитами марки «ТЕРМОФАСАД». Примыкание к парапету.

1. Несущая кирпичная стена.

2. Плиты марки «ТЕРМОФАСАД» (толщина теплоизоляционного слоя по табл. 5.10.1).

3. Армирующая сетка.

4. Дюбель с шайбой.

5. Штукатурное покрытие.

6. Отделка парапета оцинкованным железом.

7. Гидроизоляция.

Рис. 5.10.3. Кирпичная стена с теплоизоляцией плитами марки «ТЕРМОФАСАД». Узел примыкания к карнизу.

1. Несущая кирпичная стена.

2. Плиты марки «ТЕРМОФАСАД» (толщина теплоизоляционного слоя по табл. 5.10.1).

3. Армирующая сетка.

4. Дюбель с шайбой.

5. Штукатурное покрытие.

Рис. 5.10.4. Утепление стены плитами марки «ТЕРМОФАСАД» или «ТЕРМОМОНОЛИТ» в конструкции со штукатурным покрытием и креплением теплоизоляционного слоя гибкими (подвижными) анкерами.

1. Несущая стена.

2. Плиты марки «ТЕРМОФАСАД» или «ТЕРМОМОНОЛИТ» (толщина теплоизоляционного слоя по табл. 5.10.1 или 5.10.2).

3. Гибкий (подвижный) анкер (рис. 5.10.7).

4. Армирующая металлическая сетка.

5. Шпилька.

6. Штукатурный слой.

Рис. 5.10.5. Внешний угол здания с утеплением плитами марки «ТЕРМОФАСАД» в конструкции со штукатурным покрытием и креплением подвижными анкерами.

1. Внутренняя штукатурка.

2. Несущая стена.

3. Плиты марки «ТЕРМОФАСАД».

4. Подвижный элемент крепления.

5. Армирующая сетка.

6. Штукатурный слой.

7. Шпилька.

8. Уголок.

Рис. 5.10.6. Кирпичная стена с теплоизоляцией из плит марки «ТЕРМОМОНОЛИТ» или «ТЕРМОФАСАД» со штукатурным покрытием. Верх утепления.

1. Несущая кирпичная стена.

2. Плиты марки «ТЕРМОМОНОЛИТ» или «ТЕРМОФАСАД».

3. Армирующая металлическая сетка.

4. Элемент крепления (гибкий анкер).

5. Штукатурное покрытие.

6. Отделка парапета оцинкованным железом.

7. Гидроизоляция.

Рис. 5.10.7. Крепление теплоизоляционной конструкции подвижным элементом крепления.

1. Существующая стена.

2. Плиты марки «ТЕРМОФАСАД» или «ТЕРМОМОНОЛИТ».

3. Подвижный элемент крепления.

4. Армирующая сетка.

5. Штукатурка.

6. Шпилька.

7. Дюбель распорный.

Рис. 5.10.8. Вариант горизонтального деформационного шва в штукатурном покрытии.

1. Несущая стена.

2. Плиты марки «ТЕРМОМОНОЛИТ» или «ТЕРМОФАСАД».

3. Армирующая металлическая сетка.

4. Элемент крепления (гибкий анкер).

5. Штукатурное покрытие.

6. Силиконовая мастика.

Рис. 5.10.9. Вариант отделки цоколя кирпичной стены при утеплении теплоизоляционными плитами марки «ТЕРМОФАСАД» со штукатурным покрытием.

1. Несущая кирпичная стена.

2. Плиты марки «ТЕРМОФАСАД».

3. Дюбель для крепления утеплителя.

4. Штукатурное покрытие по армирующей сетке.

5. Металлический перфорированный профиль.

6. Плиты марок «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ».

7. Облицовка из кирпича.

8. Слив.

9. Крепление облицовки.

10. Гидроизоляция.

Рис. 5.10.10. Пример расчета влажностного режима стены из керамзитобетона, утепленной снаружи плитами «ТЕРМОФАСАД» со штукатурным покрытием (штукатурка - 20 мм, керамзитобетон - 380 мм, утеплитель - 120 мм, штукатурка - 25 мм) для жилого дома в г. Москве.



г. Москва

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

4,2

-2,2

-7,6

-10,2

-9,6

-4,7

4,0

11,6

15,8

18,1

16,2

10,6

Отн. влажность %

55,0

78,0

82,0

85,0

84,0

81,0

75,0

66,0

58,0

59,0

63,0

68,0

73,0

Объем конденс. кг/м2

0,00

0,00

0,00

0,39

1,07

1,51

0,97

0,00

0,00

0,00

0,00

0.00

0,00

Рис. 5.10.10 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - января

Материал слоя

Толщина

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,47

55,85

1,08

керамзитобетон

0,380

12,12

23,24

1,66

МинВата

0,120

-9,57

100,00

0,60

штукатурка

0,025

-9,82

90,32

2,38

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

0,936

Начало (м)

0,520

Конец (м)

0,520

Рис. 5.10.11. Пример расчета влажностного режима кирпичной стены, утепленной снаружи плитами «ТЕРМОФАСАД» со штукатурным покрытием (штукатурка - 20 мм, кирпич - 510 мм; утеплитель - 90 мм, штукатурка - 10 мм) для жилого дома в г. Волгограде.

г. Волгоград

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

7,5

1,4

42

-9,1

-7,6

-1,4

10,0

17,0

21,0

23,4

22,0

16,2

Отн. влажность %

55,0

71,0

82,0

86,0

85,0

85,0

84,0

65,0

56,0

49,0

47,0

51,0

57,0

Объем конденс. кг/м2

0,00

0,00

0,00

0,00

000

0,00

0,00

0,00

0,00

0,00

0,00

000

0,00

Рис. 5.10.11 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - января



Материал слоя

Толщина

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,21

57,75

1,09

кирпич

0,510

11,07

23,70

0,03

МинВата

0,090

-8,53

94,11

0,35

штукатурка

0,010

-8,67

88,51

2,26

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

0,000

Начало (м)

0,000

Конец (м)

0,000

Рис. 5.10.10. Пример расчета влажностного режима стены из керамзитобетона, утепленной плитами «ТЕРМОФАСАД» со штукатурным покрытием (внутренняя штукатурка - 20 мм, керамзитобетон - 380 мм; утеплитель - 150 мм, штукатурка - 25 мм) для административного здания в г. Архангельске.

г. Архангельск

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

1,5

-4,1

-9,5

-12,9

-12,5

-8,0

-0,9

6,0

12,4

15,6

13,6

7,9

Отн. влажность %

55,0

88,0

90,0

89,0

88,0

86,0

82,0

76,0

70,0

70,0

73,0

79,0

86,0

Объем конденс. кг/м2

0,00

0,00

0,11

0,80

1,74

2,56

2,68

1,24

0,00

0,00

0,00

0,00

0,00

Рис. 5.10.12 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - января



Материал слоя

Толщина

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,87

55,38

1,08

кирпич

0,380

12,96

18,41

1,42

МинВата

0,150

-12,33

100,00

0,60

штукатурка

0,025

-12,55

95,41

2,86

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

1,290

Начало (м)

0,550

Конец (м)

0,550

5.11. Применение теплоизоляционных плит марки «ТЕРМО» в качестве среднего слоя в трехслойных конструкциях стен с наружной облицовкой кирпичом

5.11.1. Конструкции стен, в которых предусмотрено применение утеплителей в качестве среднего слоя между несущей или самонесущей стеной из кирпича, керамзитобетонных, газобетонных и др. блоков или монолитного бетона и защитно-декоративной облицовкой из кирпича и других мелкоштучных материалов, применяются как при новом строительстве, так и при реконструкции эксплуатируемых зданий (Рис. 5.11.1).

Эти конструкции выполняются либо в виде колодцевой кладки, либо с использованием гибких связей из коррозионно-стойкой стали или стеклопластиковой арматуры.

Применение жестких кирпичных связей значительно снижает термическое сопротивление конструкции и требует увеличения теплоизоляционного слоя.

Наиболее предпочтительным является применение гибких стеклопластиковых связей.

5.11.2. В качестве наружной облицовки может применяться кирпич, камни керамические лицевые по ГОСТ 7484-78 или по ГОСТ 530-95, силикатный кирпич по ГОСТ 379-95, бетонные лицевые кирпичи. При проектировании конструкций с наружной облицовкой кирпичом учитываются требования СНиП II-22-81 «Каменные и армокаменные конструкции». При новом строительстве облицовка из кирпича армируется сварной арматурной сеткой или связями из стеклопластика (Рис. 5.11.2, 5.11.3), а при реконструкции закрепляется к утепляемой стене при помощи кронштейнов и анкеров (Рис. 5.11.4, 5.11.5).

5.11.3. Конструкции утепления с облицовкой кирпичом допускается применять в зданиях всех степеней огнестойкости по СНиП 2.01.02-85* и СНиП 21-01-97.

5.11.4. При проектировании трехслойных стен с внутренним расположением утеплителя без вентилируемого зазора обязательным является выполнение расчетов влажностного режима, так как облицовка выполняется из материалов с низким коэффициентом паропроницаемости. Конденсация водяного пара, попадающего в толщу конструкции в результате диффузии, может привести к влагонасыщению конструкции и потере теплоизолирующей способности. При невозможности высыхания утеплителя в теплое время года, требуется установка пароизоляционного слоя с внутренней стороны ограждения или создание воздушного зазора между облицовкой и утеплителем.

5.11.5. В трехслойных конструкциях стен в качестве утеплителя рекомендуется применять гидрофобизированные плиты из минеральной ваты на синтетическом связующем производства ОАО «Термостепс» марок:

■ ТЕРМОСТЕНА (ПП-60);

■ ТЕРМОСТЕНА+ (ПП-70);

■ ТЕРМОВЕНТ (ПЖ-80);

■ ТЕРМОМОНОЛИТ (ПЖ-100).

5.11.6. В трехслойных конструкциях с кирпичной наружной облицовкой теплоизоляционные плиты устанавливаются свободно в вертикальном положении в пространстве между основной стеной и облицовочным слоем кирпича.

В таких конструкциях в качестве разгрузочных (опорных) элементов для утеплителя могут служить гибкие связи и крепления, предусмотренные для облицовки в соответствии с проектом.

5.11.7. Для обеспечения требуемого влажностного режима в конструкции стен может быть предусмотрен вентилируемый или невентилируемый зазоры между наружной поверхностью утеплителя и кирпичной облицовкой (Рис. 5.11.6).

5.11.8. При устройстве вентилируемого зазора в конструкциях с облицовкой кирпичом следует предусматривать ветрозащиту теплоизоляционного материала и дистанционные элементы, обеспечивающие создание вентилирующего пространства. Дистанционные устройства устанавливают по опорным элементам.

5.11.9. Расчетные значения толщины теплоизоляционного слоя из плит марки ТЕРМОСТЕНА для различных регионов Российской Федерации в условиях эксплуатации А и Б, приведены в таблице 5.11.1.

Расчетные значения толщины теплоизоляционного слоя из плит марки ТЕРМОСТЕНА+, ТЕРМОВЕНТ и ТЕРМОМОНОЛИТ для тех же условий приведены в таблице 5.11.2.

Расчеты выполнены для кирпичных стен толщиной 250, 380 мм, 510 мм и 640 мм и стен из керамзитобетона с плотностью 1200 кг/м3 толщиной 250 и 380 мм с защитно-декоративной облицовкой в полкирпича без зазора между утеплителем и облицовкой.

5.11.10. Проведенные расчеты влажностного режима стен с наружной изоляцией и облицовкой кирпичом без зазора показывают, что в рассматриваемых вариантах конструкций наблюдается выпадение конденсата в холодное время года практически во всех климатических зонах России. Однако, количество выпадающего конденсата различно, и для большинства регионов не происходит его накопления в конструкции при круглогодичном цикле за счет высыхания в теплое время года. Необходимость в дополнительной парозащите определяется проверочным расчетом степени увлажнения материалов в конструкции и соответствия этого показателя требованиям СНиП 23-02-2003.

На рис. 5.11.7 - 5.11.9 приведены результаты расчета влажностного режима конструкций для г .г. Мурманска, Самары и Санкт-Петербурга.

5.11.11. Если расчетом установлена необходимость устройства пароизоляции, в качестве парового барьера могут быть использованы паронепроницаемые пленки различных производителей, в том числе могут быть применены:

- паронепроницаемые пленки «JUTAFOL-H» и «JUTAFOL-NAL», с эквивалентным сопротивлением паропроницанию, указанному в табл. 6.1 раздела 6 или паронепроницаемая пленка «Monarflex» (Дания);

- полиэтиленовая пленка, рубероид, пергамин и т.д.

Конструктивное решение дополнительного парового барьера определяется технологией возведения или реконструкции стен.

Таблица 5.11.1. Расчетная толщина теплоизоляционного слоя из плит марки ТЕРМОСТЕНА в конструкциях утепления стен из кирпича и керамзитобетонных блоков с облицовкой кирпичом. Новое строительство и реконструкция.

№ п/п

Город

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, м2·ºС/Вт

Тип стены

кирпичная

керамзитобетон

Толщина стены, мм

250

380

510

640

250

380

Толщина теплоизоляционного слоя из плит марки ТЕРМОСТЕНА, мм

1

2

3

4

5

6

7

8

9

10

11

12

1

Архангельск

Б

6426

1

3,65

141

134

127

120

133

122

5667

2

2,77

100

93

86

79

93

82

5667

3

2,13

72

65

58

51

64

53

2

Астрахань

А

3540

1

2,64

85

77

69

62

76

64

3206

2

1,99

56

49

41

34

48

45

3206

3

1,64

43

35

27

20

34

22

3

Анадырь

Б

9797

1

4,83

196

189

181

174

188

177

8864

2

3,80

148

141

134

127

140

129

8864

3

2,77

101

94

87

80

94

83

4

Барнаул

А

6343

1

3,62

127

119

112

104

118

106

5680

2

2,78

91

83

75

68

82

82

5680

3

2,14

64

56

49

41

55

43

5

Белгород

А

4183

1

2,86

94

87

79

71

86

74

3801

2

2,18

65

57

49

42

56

54

3801

3

1,76

48

40

33

25

39

27

6

Благовещенск

Б

6889

1

3,81

148

141

134

127

141

130

6235

2

2,96

109

102

95

88

101

90

6235

3

2,25

77

70

63

56

69

58

7

Брянск

Б

4572

1

3,00

111

104

97

90

103

92

4162

2

2,29

78

71

64

57

70

59

4162

3

1,83

58

51

44

37

50

39

8

Братск

А

7370

1

3,98

142

135

127

120

134

122

6623

2

3,08

104

96

88

81

95

96

6623

3

2,32

72

65

57

49

64

51

9

Волгоград

А

3952

1

2,78

91

83

76

68

82

70

3596

2

2,11

62

54

47

39

53

51

3596

3

1,72

46

38

31

23

37

25

10

Вологда

Б

5798

1

3,43

131

124

117

110

123

112

5105

2

2,59

92

85

78

71

84

73

5105

3

2,02

67

59

52

45

59

48

11

Воронеж

А

4528

1

2,98

99

92

84

77

91

79

4136

2

2,28

69

62

54

46

61

59

4136

3

1,83

51

43

35

28

42

30

12

Владимир

Б

5006

1

3,15

118

111

104

97

110

99

4580

2

2,43

84

77

70

63

77

66

4154

3

1,83

58

51

44

37

50

39

13

Владивосток

Б

4684

1

3,04

113

106

99

92

105

94

4292

2

2,33

80

73

66

59

72

61

4292

3

1,86

59

52

45

38

51

40

14

Владикавказ

А

3410

1

2,59

83

75

67

60

74

62

3062

2

1,94

54

47

39

32

46

43

3062

3

1,61

41

34

26

19

33

21

15

Грозный

А

3056

1

2,47

77

70

62

54

69

56

2736

2

1,84

50

42

35

27

41

38

2736

3

1,55

39

31

23

16

30

18

16

Екатеринбург

А

6210

1

3,57

125

117

110

102

116

104

5520

2

2,73

88

81

73

65

80

80

5520

3

2,10

63

55

47

40

54

42

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

5,10

208

201

194

187

201

190

9666

2

4,05

160

153

146

138

152

141

9666

3

2,93

109

102

95

88

101

90

19

Иркутск

А

7080

1

3,88

138

130

123

115

129

117

6360

2

3,00

100

92

85

77

91

92

6360

3

2,27

70

62

55

47

61

49

20

Ижевск

Б

5905

1

3,47

132

125

118

111

125

114

5239

2

2,64

94

87

80

73

86

75

5239

3

2,05

68

61

54

47

60

49

21

Йошкар-Ола

Б

5742

1

3,41

130

123

116

109

122

111

5082

2

2,59

92

85

78

71

84

73

5082

3

2,02

66

59

52

45

59

48

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

2,68

96

89

82

75

88

77

3262

2

2,00

65

58

51

44

57

46

3262

3

1,65

49

42

35

28

42

31

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

3,69

130

122

115

107

121

109

6075

2

2,90

96

88

81

73

87

88

6075

3

2,22

67

60

52

45

59

47

26

Вятка

Б

5660

1

3,38

129

121

114

107

121

110

4967

2

2,55

90

83

76

69

82

71

4967

3

1,99

65

58

51

44

58

47

27

Кострома

Б

5528

1

3,33

126

119

112

105

119

108

4862

2

2,52

88

81

74

67

81

70

4862

3

1,97

64

57

50

43

57

46

28

Краснодар

А

2682

1

2,34

72

64

56

49

63

51

2384

2

1,72

45

37

30

22

36

33

2384

3

1,48

36

28

20

13

27

15

29

Красноярск

А

6575

1

3,70

130

123

115

108

122

110

5873

2

2,84

93

86

78

70

85

85

5873

3

2,17

66

58

50

43

57

45

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

2,95

109

102

95

87

101

90

4039

2

2,25

76

69

62

55

69

58

4039

3

1,81

57

50

43

35

49

38

32

Кызыл

А

7875

1

4,16

150

142

135

127

141

129

7425

2

3,34

115

107

99

92

106

108

7425

3

2,49

79

71

64

56

70

58

33

Липецк

А

4703

1

3,05

102

95

87

79

93

81

4301

2

2,34

71

64

56

49

63

62

4301

3

1,86

52

45

37

29

43

31

34

Магадан

Б

7805

1

4,13

163

156

149

142

156

145

7229

2

3,27

124

116

109

102

116

105

7229

3

2,45

86

79

72

65

79

68

35

Махачкала

А

2560

1

2,30

70

62

55

47

61

49

2264

2

1,68

43

36

28

21

35

31

2264

3

1,45

35

27

19

12

26

14

36

Москва

Б

5027

1

3,16

118

111

104

97

111

100

4601

2

2,43

85

78

70

63

77

66

4601

3

1,92

62

55

48

41

54

43

37

Мурманск

Б

6380

1

3,63

140

133

126

119

133

122

5830

2

2,83

103

96

89

82

95

84

5830

3

2,17

73

66

59

52

66

55

38

Нальчик

А

3259

1

2,54

80

73

65

57

72

60

2923

2

1,90

52

45

37

30

44

41

2923

3

1,58

40

33

25

17

32

19

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

3,12

117

110

103

95

109

98

4486

2

2,40

83

76

69

62

75

64

4486

3

1,90

61

54

47

40

53

42

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

3,67

129

122

114

106

121

108

5834

2

2,83

93

85

77

70

84

84

5834

3

2,17

65

58

50

43

57

45

43

Оренбург

А

5515

1

3,33

114

107

99

92

106

94

4909

2

2,53

80

72

65

57

71

71

4909

3

1,98

57

50

42

35

49

37

44

Орел

Б

4654

1

3,03

112

105

98

91

105

94

4244

2

2,32

79

72

65

58

72

61

4244

3

1,85

59

51

44

37

51

40

45

Пенза

А

5072

1

3,18

108

100

92

85

99

87

4658

2

2,45

76

69

61

54

68

67

4658

3

1,93

55

48

40

32

47

34

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

2,63

84

77

69

61

76

64

3181

2

1,98

56

48

41

33

47

45

3181

3

1,64

42

35

27

20

34

22

51

Рязань

Б

4888

1

3,11

116

109

102

95

108

97

4472

2

2,39

83

76

69

61

75

64

4472

3

1,89

61

54

47

39

53

42

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

3,07

103

95

88

80

94

82

4371

2

2,36

72

65

57

50

64

63

4371

3

1,87

53

45

37

30

44

32

56

Салехард

Б

9461

1

4,71

190

183

176

169

183

172

8585

2

3,71

144

137

129

122

136

125

8585

3

2,72

99

92

85

78

91

80

57

Смоленск

Б

4816

1

3,09

115

108

101

94

107

96

4386

2

2,36

81

74

67

60

74

63

4386

3

1,88

60

53

46

39

52

41

58

Ставрополь

А

3209

1

2,52

80

72

64

57

71

09

2873

2

1,88

52

44

37

29

43

40

2873

3

1,57

40

32

25

17

31

19

59

Сыктывкар

Б

6566

1

3,70

143

136

129

122

136

125

5831

2

2,83

103

96

89

82

95

84

5831

3

2,17

73

66

59

52

66

55

60

Тамбов

А

4764

1

3,07

103

95

88

80

94

82

4362

2

2,36

72

65

57

49

64

62

4362

3

1,87

53

45

37

30

44

32

61

Тверь

Б

5014

1

3,15

118

111

104

97

110

99

4578

2

2,42

84

77

70

63

77

66

4578

3

1,92

62

55

48

40

54

43

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

3,36

116

108

100

93

107

95

4961

2

2,55

81

73

65

58

72

71

4961

3

1,99

58

50

43

35

49

37

66

Улан-Уде

А

7442

1

4,00

143

136

128

121

135

123

6731

2

3,11

105

97

90

82

96

98

6731

3

2,35

73

65

58

50

64

52

67

Уфа

А

5517

1

3,33

114

107

99

92

106

94

5091

2

2,59

82

75

67

60

74

73

5091

3

2,02

59

51

44

36

50

38

68

Хабаровск

Б

6393

1

3,64

140

133

126

119

133

122

5760

2

2,80

102

95

88

81

94

83

5760

3

2,15

73

66

58

51

65

54

69

Чебоксары

Б

5620

1

3,37

128

121

114

107

120

109

4969

2

2,55

90

83

76

69

82

71

4969

3

1,99

65

58

51

44

58

47

70

Челябинск

Б

5995

1

3,50

134

127

120

113

126

115

5341

2

2,67

96

88

81

74

88

77

5341

3

2,07

69

62

55

48

61

50

71

Чита

А

7841

1

4,14

150

142

134

127

141

129

7115

2

3,24

110

103

95

88

102

103

7115

3

2,42

76

69

61

54

68

56

72

Элиста

А

3668

1

2,68

86

79

71

64

78

66

3322

2

2,02

58

50

43

35

49

47

3322

3

1,66

44

36

28

21

35

23

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

5,13

192

184

177

169

183

171

9882

2

4,12

149

141

133

126

140

144

9882

3

2,98

100

93

85

77

92

80

75

Ярославль

Б

см. Смоленск

Примечание. Толщина теплоизоляционного слоя рассчитана для глади стены при коэффициенте теплотехнической однородности 0,95.

Таблица 5.11.2. Расчетная толщина теплоизоляционного слоя из плит марки ТЕРМОСТЕНА+, ТЕРМОВЕНТ, ТЕРМОМОНОЛИТ в конструкциях утепления стен из кирпича и керамзитобетонных блоков с облицовкой кирпичом. Новое строительство и реконструкция.

№ п/п

Город

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, м2·ºС/Вт

Тип стены

кирпичная

керамзитобетонные блоки

Толщина стены, мм

250

380

510

640

250

380

Толщина теплоизоляционного слоя из плит «ТЕРМО», мм

1

2

3

4

5

6

7

8

9

10

11

12

1

Архангельск

Б

6426

1

3,65

144

137

130

122

136

125

5667

2

2,77

103

95

88

81

95

84

5667

3

2,13

73

66

59

52

66

54

2

Астрахань

А

3540

1

2,64

87

79

71

63

78

65

3206

2

1,99

58

50

42

34

49

46

3206

3

1,64

44

36

28

20

35

22

3

Анадырь

Б

9797

1

4,83

200

193

186

178

192

181

8864

2

3,80

151

144

137

129

143

132

8864

3

2,77

104

96

89

82

96

85

4

Барнаул

А

6343

1

3,62

130

122

114

107

121

109

5680

2

2,78

93

85

77

69

84

84

5680

3

2,14

66

58

50

42

57

44

5

Белгород

А

4183

1

2,86

97

89

81

73

88

75

3801

2

2,18

66

58

51

43

57

55

3801

3

1,76

49

41

33

26

40

28

6

Благовещенск

Б

6889

1

3,81

152

145

137

130

144

133

6235

2

2,96

111

104

97

90

104

92

6235

3

2,25

79

72

64

57

71

60

7

Брянск

Б

4572

1

3,00

113

106

99

92

106

94

4162

2

2,29

80

73

65

58

72

61

4162

3

1,83

59

52

45

37

51

40

8

Братск

А

7370

1

3,98

146

138

130

122

137

125

6623

2

3,08

106

98

90

83

97

98

6623

3

2,32

74

66

58

51

65

53

9

Волгоград

А

3952

1

2,78

93

85

77

70

84

72

3596

2

2,11

63

55

48

40

54

52

3596

3

1,72

47

39

32

24

38

26

10

Вологда

Б

5798

1

3,43

134

127

119

112

126

115

5105

2

2,59

94

87

80

72

86

75

5105

3

2,02

68

61

54

46

60

49

11

Воронеж

А

4528

1

2,98

102

94

86

78

93

81

4136

2

2,28

71

63

55

47

62

60

4136

3

1,83

52

44

36

29

43

31

12

Владимир

Б

5006

1

3,15

121

113

106

99

113

102

4580

2

2,43

86

79

72

65

78

67

4154

3

1,83

59

52

45

37

51

40

13

Владивосток

Б

4684

1

3,04

115

108

101

94

108

96

4292

2

2,33

82

75

67

60

74

63

4292

3

1,86

60

53

46

39

53

41

14

Владикавказ

А

3410

1

2,59

85

77

69

61

76

63

3062

2

1,94

56

48

40

32

47

44

3062

3

1,61

42

35

27

19

34

21

15

Грозный

А

3056

1

2,47

79

71

64

56

70

58

2736

2

1,84

51

43

35

28

42

39

2736

3

1,55

40

32

24

16

31

18

16

Екатеринбург

А

6210

1

3,57

128

120

112

105

119

107

5520

2

2,73

90

83

75

67

82

81

5520

3

2,10

64

56

49

41

55

43

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

5,10

213

206

198

191

205

194

9666

2

4,05

163

156

149

142

156

144

9666

3

2,93

111

104

97

90

104

92

19

Иркутск

А

7080

1

3,88

141

134

126

118

133

120

6360

2

3,00

102

95

87

79

94

94

6360

3

2,27

72

64

56

48

63

50

20

Ижевск

Б

5905

1

3,47

135

128

121

114

128

117

5239

2

2,64

96

89

82

75

88

77

5239

3

2,05

69

62

55

48

62

50

21

Йошкар-Ола

Б

5742

1

3,41

133

126

118

111

125

114

5082

2

2,59

94

87

79

72

86

75

5082

3

2,02

68

61

53

46

60

49

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

2,68

98

91

84

76

90

79

3262

2

2,00

66

59

52

45

58

47

3262

3

1,65

51

43

36

29

43

32

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

3,69

133

125

117

110

124

112

6075

2

2,90

98

91

83

75

89

90

6075

3

2,22

69

61

53

46

60

48

26

Вятка

Б

5660

1

3,38

131

124

117

110

124

112

4967

2

2,55

92

85

78

70

84

73

4967

3

1,99

67

60

52

45

59

48

27

Кострома

Б

5528

1

3,33

129

122

115

108

121

110

4862

2

2,52

90

83

76

69

83

71

4862

3

1,97

66

59

51

44

58

47

28

Краснодар

А

2682

1

2,34

73

66

58

50

64

52

2384

2

1,72

46

38

31

23

37

34

2384

3

1,48

36

29

21

13

28

15

29

Красноярск

А

6575

1

3,70

134

126

118

110

125

112

5873

2

2,84

95

88

80

72

87

87

5873

3

2,17

67

59

52

44

58

46

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

2,95

111

104

97

89

103

92

4039

2

2,25

78

71

64

56

70

59

4039

3

1,81

58

51

44

36

50

39

32

Кызыл

А

7875

1

4,16

154

146

138

130

145

132

7425

2

3,34

117

110

102

94

109

110

7425

3

2,49

81

73

65

58

72

60

33

Липецк

А

4703

1

3,05

105

97

89

81

96

83

4301

2

2,34

73

65

58

50

64

63

4301

3

1,86

53

46

38

30

45

32

34

Магадан

Б

7805

1

4,13

167

160

153

145

159

148

7229

2

3,27

126

119

112

105

119

107

7229

3

2,45

88

81

74

67

80

69

35

Махачкала

А

2560

1

2,30

71

64

56

48

63

50

2264

2

1,68

44

37

29

21

36

32

2264

3

1,45

35

28

20

12

27

14

36

Москва

Б

5027

1

3,16

121

114

106

99

113

102

4601

2

2,43

86

79

72

65

79

67

4601

3

1,92

63

56

49

42

56

44

37

Мурманск

Б

6380

1

3,63

143

136

129

122

136

124

5830

2

2,83

105

98

91

83

97

86

5830

3

2,17

75

68

60

53

67

56

38

Нальчик

А

3259

1

2,54

82

74

67

59

73

61

2923

2

1,90

54

46

38

30

45

42

2923

3

1,58

41

33

26

18

32

20

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

3,12

119

112

105

98

112

100

4486

2

2,40

85

78

70

63

77

66

4486

3

1,90

62

55

48

41

54

43

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

3,67

132

125

117

109

124

111

5834

2

2,83

95

87

79

72

86

86

5834

3

2,17

67

59

51

44

58

46

43

Оренбург

А

5515

1

3,33

117

109

102

94

108

96

4909

2

2,53

82

74

66

58

73

72

4909

3

1,98

59

51

43

35

50

37

44

Орел

Б

4654

1

3,03

115

108

100

93

107

96

4244

2

2,32

81

74

67

59

73

62

4244

3

1,85

60

53

45

38

52

41

45

Пенза

А

5072

1

3,18

110

103

95

87

101

89

4658

2

2,45

78

70

63

55

69

68

4658

3

1,93

57

49

41

33

48

35

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

2,63

86

79

71

63

77

65

3181

2

1,98

57

50

42

34

49

46

3181

3

1,64

43

36

28

20

35

22

51

Рязань

Б

4888

1

3,11

119

111

104

97

111

100

4472

2

2,39

85

77

70

63

77

66

4472

3

1,89

62

55

48

40

54

43

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

3,07

106

98

90

82

97

84

4371

2

2,36

74

66

59

51

65

64

4371

3

1,87

54

46

38

31

45

33

56

Салехард

Б

9461

1

4,71

194

187

180

173

187

175

8585

2

3,71

147

140

132

125

139

128

8585

3

2,72

101

94

87

79

93

82

57

Смоленск

Б

4816

1

3,09

117

110

103

96

110

98

4386

2

2,36

83

76

69

62

75

64

4386

3

1,88

61

54

47

40

53

42

58

Ставрополь

А

3209

1

2,52

81

74

66

58

73

60

2873

2

1,88

53

45

37

30

44

41

2873

3

1,57

41

33

25

17

32

19

59

Сыктывкар

Б

6566

1

3,70

146

139

132

125

139

127

5831

2

2,83

105

98

91

83

97

86

5831

3

2,17

75

68

60

53

67

56

60

Тамбов

А

4764

1

3,07

106

98

90

82

97

84

4362

2

2,36

74

66

58

51

65

64

4362

3

1,87

54

46

38

31

45

33

61

Тверь

Б

5014

1

3,15

121

114

106

99

113

102

4578

2

2,42

86

79

72

64

78

67

4578

3

1,92

63

56

49

41

55

44

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

3,36

118

111

103

95

110

97

4961

2

2,55

83

75

67

59

74

73

4961

3

1,99

59

51

44

36

50

38

66

Улан-Уде

А

7442

1

4,00

147

139

131

124

138

126

6731

2

3,11

108

100

92

84

99

100

6731

3

2,35

75

67

59

51

66

54

67

Уфа

А

5517

1

3,33

117

109

102

94

108

96

5091

2

2,59

84

77

69

61

76

75

5091

3

2,02

60

53

45

37

52

39

68

Хабаровск

Б

6393

1

3,64

144

136

129

122

136

125

5760

2

2,80

104

97

90

82

96

85

5760

3

2,15

74

67

60

53

67

55

69

Чебоксары

Б

5620

1

3,37

131

124

116

109

123

112

4969

2

2,55

92

85

78

70

84

73

4969

3

1,99

67

60

52

45

59

48

70

Челябинск

Б

5995

1

3,50

137

130

123

115

129

118

5341

2

2,67

98

90

83

76

90

79

5341

3

2,07

70

63

56

49

63

51

71

Чита

А

7841

1

4,14

153

145

138

130

144

132

7115

2

3,24

113

105

97

90

104

106

7115

3

2,42

78

70

63

55

69

57

72

Элиста

А

3668

1

2,68

89

81

73

65

80

67

3322

2

2,02

59

52

44

36

51

48

3322

3

1,66

45

37

29

21

36

23

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

5,13

197

189

181

173

188

175

9882

2

4,12

152

144

137

129

143

148

9882

3

2,98

103

95

87

79

94

81

75

Ярославль

Б

см. Смоленск

Примечание. Толщина теплоизоляционного слоя рассчитана для глади стены при коэффициенте теплотехнической однородности 0,95.

Рис. 5.11.1. Фрагмент стены здания с теплоизоляцией из плит марки «ТЕРМО» в качестве среднего слоя кладки.

1. Несущая стена (кирпичная, из мелкоштучных блоков, панельная, монолитного железобетона).

2. Плиты марки «ТЕРМОСТЕНА», «TEPMOCTEHA+», «ТЕРМОВЕНТ», «ТЕРМОМОНОЛИТ» (толщина теплоизоляционного слоя по табл. 5.11.1 - 5.11.2).

3. Облицовка из кирпича (наружная часть кладки).

4. Гибкие связи.

Примечание. Разрез 2-2 на рис. 5.11.2.

Рис. 5.11.2. Кирпичная стена с теплоизоляцией из плит марки «ТЕРМО» в качестве среднего слоя конструкции с облицовкой лицевым кирпичом (новое строительство).

Разрез 2-2 к рис. 5.11.1.

1. Внутренняя штукатурка.

2. Несущая кирпичная стена.

3. Плиты марки «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ», «ТЕРМОМОНОЛИТ» (толщина теплоизоляционного слоя по табл. 5.11.1 - 5.11.2).

4. Облицовка из лицевого кирпича.

5. Гибкие связи.

Рис. 5.11.3. Стена из блоков с теплоизоляцией из плит марки «ТЕРМО» в качестве среднего слоя конструкции с облицовкой лицевым кирпичом (новое строительство).

1. Внутренняя штукатурка.

2. Несущие стены из легкобетонных блоков.

3. Плиты марки «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ», «ТЕРМОМОНОЛИТ» (толщина теплоизоляционного слоя по табл. 5.11.1 - 5.11.2).

4. Облицовка из лицевого кирпича.

5. Гибкие связи.

Рис. 5.11.4. Панельная стена с теплоизоляцией из плит марки «ТЕРМО» в качестве среднего слоя конструкции с облицовкой лицевым кирпичом.

1. Внутренняя штукатурка.

2. Несущая панельная стена.

3. Плиты марки «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ», «ТЕРМОМОНОЛИТ» (толщина теплоизоляционного слоя по табл. 5.11.1. - 5.11.2.).

4. Облицовка из лицевого кирпича.

5. Крепление облицовки (анкер, кронштейн и связи).

Рис. 5.11.5. Кирпичная стена с теплоизоляцией из плит марки «ТЕРМО» в конструкции с облицовкой лицевым кирпичом по деревянному каркасу без вентилируемого зазора. Вариант. (реконструкция).

1. Несущая кирпичная стена.

2. Плиты марки «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ», «ТЕРМОМОНОЛИТ» (толщина теплоизоляционного слоя по табл. 5.11.1. - 5.11.2.).

3. Облицовка из лицевого кирпича.

4. Деревянный каркас.

5. Крепление облицовки.

Рис. 5.11.6. Кирпичная стена с теплоизоляцией плитами марки «ТЕРМОВЕНТ» в конструкции с вентилируемым зазором и с облицовкой лицевым кирпичом (новое строительство).

1. Внутренняя штукатурка.

2. Несущая кирпичная стена.

3. Плиты марки «ТЕРМОВЕНТ» (толщина теплоизоляционного слоя по табл. 5.12.1).

4. Ветрозащита.

5. Вентилируемый зазор.

6. Облицовка из лицевого кирпича.

7. Гибкие связи.

8. Дюбель.

Рис. 5.11.7. Пример расчета влажностного режима стены из керамзитобетона, утепленной плитами «ТЕРМОСТЕНА» с облицовкой кирпичом (внутренняя штукатурка 20 мм, керамзитобетон - 380 мм, утеплитель 120 мм, кирпич - 125 мм) для жилого дома в г. Самаре.

г. Самара

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

4,2

-3,4

-9,6

-13,5

-12,6

-5,8

5,8

14,3

18,6

20,4

19,0

12,8

Отн. влажность %

55,0

76,0

84,0

86,0

85,0

82,0

82,0

69,0

54,0

56,0

62,0

62,0

69,0

Объем конденс. кг/м2

0,00

0,00

0,36

1,18

2,19

3,12

3,63

2,51

0,00

0,00

0,00

0,00

0,00

Рис. 5.11.7 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - февраля

Материал слоя

Толщина

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,45

56,51

1,08

керамзитобетон

0,380

12,07

19,35

1,47

МинВата

0,120

-11,77

100,00

0,60

кирпич

0,125

-13,12

91,51

0,39

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

1,371

Начало (м)

0,5201

Конец (м)

0,520

Рис. 5.11.8. Пример расчета влажностного режима стены из керамзитобетона, утепленной плитами «ТЕРМОСТЕНА» с облицовкой кирпичом (внутренняя штукатурка 20 мм, керамзитобетон - 380 мм, утеплитель 100 мм, кирпич - 125 мм) для жилого дома в г. Санкт-Петербурге.

г. Санкт-Петербург

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

4,8

-0,5

-5,1

-7,7

-7,9

42

3,0

9,6

14,8

17,8

16,0

10,8

Отн. влажность %

55,0

94,0

97,0

88,0

86,0

64,0

78,0

73,0

66,0

68,0

71,0

77,0

81,0

Объем конденс. кг/м2

0,00

0,00

0,43

0,97

1,65

2,32

2,58

1,97

0,00

0,00

0,00

0,00

0,00

Рис. 5.11.8 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - февраля

Материал слоя

Толщина мм

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,50

56,79

1,08

керамзитобетон

0,380

12,29

27,95

1,90

МинВата

0,100

-6,17

100,00

0,60

кирпич

0,125

-7,48

86,12

0,31

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

0,885

Начало (м)

0,500

Конец (м)

0,500

Рис. 5.11.9. Пример расчета влажностного режима ограждающей конструкции с плитами «ТЕРМОСТЕНА» в качестве среднего слоя (штук. - 20 мм, кирпич - 510 мм, утеплитель - 130 мм, кирпич - 125 мм) для жилого дома в г. Мурманске.

г. Мурманск

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

0,7

42

-7,8

-10,5

-10,8

-6,9

-1,6

3,4

9,3

12,6

11,3

6,6

Отн. влажность %

55,0

84,0

85,0

85,0

85,0

84,0

79,0

74,0

70,0

69,0

73,0

78,0

81,0

Объем конденс. кг/м2

0,00

0,00

0,20

0,62

1,18

1,74

2,02

1,75

0,88

0,00

0,00

0,00

0,00

Рис. 5.11.8 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - января

Материал слоя

Толщина мм

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,65

56,86

1,08

керамзитобетон

0,510

13,82

20,61

0,03

МинВата

0,130

-8,80

100,00

0,60

кирпич

0,125

-10,17

88,05

0,34

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

0,768

Начало (м)

0,660

Конец (м)

0,660

5.12. Применение теплоизоляционных плит марки «ТЕРМОВЕНТ» в конструкциях наружного утепления стен с вентилируемым фасадом

5.12.1. Система наружного утепления с вентилируемым фасадом (вентилируемым зазором) и защитно-декоративным покрытием из листовых или штучных материалов (металлического и винилового сайдинга, профилированного металлического покрытия «Ранила», плит «Этернит», керамического покрытия «Интерстоун», стеклофибробетонных плит «СЕМ STONE» и др.) применяется при реконструкции и новом строительстве зданий.

5.12.2. Защитный экран (защитно-декоративное покрытие) из листовых или штучных материалов предохраняет утеплитель от механических повреждений, атмосферных осадков, воздействия ветра и солнечной радиации. Улучшает внешний вид и облегчает выполнение работ при ремонте тепловой изоляции ограждающих конструкций.

Вентилируемый зазор предотвращает накопление влаги в конструкции, что способствует, как повышению ее теплозащитных свойств, так и долговечности, улучшается температурно-влажностный режим помещений.

Конструкция изоляции с применением защитного экрана позволяет вести строительные и ремонтные работы круглогодично. При этом повышается степень индустриализации строительно-монтажных работ по утеплению зданий, и снижаются трудозатраты при строительстве и ремонте.

5.12.3. Вентилируемый воздушный зазор следует располагать между наружным облицовочным покрытием и теплоизоляционным слоем. Ширина воздушной прослойки должна быть не менее 40 мм и не более 150 мм.

Нижние и верхние вентиляционные отверстия, как правило, следует совмещать с цоколем (карнизами).

5.12.4. Утеплитель и защитно-декоративное покрытие крепятся с использованием специальных систем крепления и крепежных элементов. Системы крепления отличаются большим разнообразием и разрабатываются применительно к конкретному виду облицовки (покрытия) (Рис. 5.12.1 - 5.12.6).

Система крепления облицовки должна обладать несущей способностью, воспринимающей собственный вес и вес облицовки, и необходимой подвижностью узлов для восприятия динамических нагрузок.

При разработке подоблицовочной конструкции рекомендуется использовать системы отечественных производителей («ДИАТ», «Каптехнострой» (КТС-ВФ), «АлконТрейд» (U-kon) и другие) (Рис. 5.12.1 - 5.12.2).

5.12.5. В конструкциях наружного утепления с вентилируемым зазором и защитно-декоративным покрытием рекомендуется использовать гидрофобизированные теплоизоляционные плиты из минеральной ваты марки «ТЕРМОВЕНТ».

При двухслойной изоляции в качестве первого слоя могут быть использованы плиты марки «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА» и «ТЕРМОСТЕНА+» с последующей установкой плит марки «ТЕРМОВЕНТ» (рис. 5.12.4 и 5.12.6).

5.12.6. В конструкциях с вентилируемым зазором по теплоизоляционному слою необходимо предусматривать ветрозащитный слой, защищающий теплоизоляционный материал от выветривания в процессе эксплуатации. В качестве ветрозащиты могут быть использованы паропроницаемые пленки Ютафол-Д, Тайвек, стеклоткани и стеклосетки.

5.12.7. Все металлические элементы крепления должны быть защищены антикоррозионными покрытиями или выполнены из коррозионно-стойкой стали.

5.12.8. Фасадные защитно-декоративные покрытия на высоту до 2,5 м от земли должны быть достаточно прочными или защищенными от возможных механических повреждений.

5.12.9. Пример расчета температурно-влажностного режима конструкции вентилируемого фасада с плитами марки «ТЕРМОВЕНТ» применительно к условиям г. г. Мурманска, Омска и Челябинска приведен на рис. 5.12.7 - 5.12.9.

Анализ результатов проведенных расчетов влажностного режима различных вариантов утепленных стен (кирпичные, керамзитобетонные, деревянные) показывает, что в конструкциях с вентилируемым зазором и проницаемым защитно-декоративным покрытием конденсация влаги отсутствует при строительстве во всех климатических зонах России.

5.12.10. Расчетная толщина теплоизоляционного слоя из теплоизоляционных плит марки «ТЕРМОВЕНТ» для различных регионов Российской Федерации в условиях эксплуатации А и Б приведены в таблице 5.12.1.

Толщину плит марки «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА» и «ТЕРМОСТЕНА+», при применении их в качестве первого слоя, следует определять исходя из толщины теплоизоляционного слоя, приведенного в таблице 5.12.1. и толщины плит «ТЕРМОВЕНТ», применяемой в качестве наружного слоя, с учетом действительного коэффициента теплотехнической однородности конструкции стены с утеплением.

При расчете теплопередачи для этих конструкций термическое сопротивление вентилируемого зазора и защитно-декоративного покрытия не учитывалось.

Расчеты выполнены для кирпичных стен толщиной 250, 380 мм, 510 мм и 640 мм и стен из керамзитобетонных блоков с плотностью 1200 кг/м3 толщиной 250 и 380 мм с коэффициентом теплотехнической однородности 0,95 с утеплителем из плит марки «ТЕРМОВЕНТ» в конструкциях с защитно-декоративной облицовкой и с вентилируемым зазором. Допускается применение в этих конструкциях плит более высокой плотности, однако при этом следует учитывать, что это приводит к необоснованному удорожанию конструкции.

Таблица 5.12.1. Расчетная толщина теплоизоляционного слоя из плит марки ТЕРМОВЕНТ в конструкции утепления с вентилируемым фасадом для стен из кирпича или легкого бетона.

№ п/п

Город

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, м2·ºС/Вт

Тип стены

кирпичная

керамзитобетон

Толщина стены, мм

250

380

510

640

250

380

Толщина теплоизоляционного слоя, мм, из плит ТЕРМОВЕНТ

1

2

3

4

5

6

7

8

9

10

11

12

1

Архангельск

Б

6426

1

3,65

149

142

135

127

141

130

5667

2

2,77

108

100

93

86

100

89

5667

3

2,13

78

71

64

57

71

59

2

Астрахань

А

3540

1

2,64

92

84

77

69

83

71

3206

2

1,99

63

55

48

40

54

51

3206

3

1,64

49

41

34

26

40

28

3

Анадырь

Б

9797

1

4,83

205

198

190

183

197

186

8864

2

3,80

156

149

142

134

148

137

8864

3

2,77

109

101

94

87

101

90

4

Барнаул

А

6343

1

3,62

136

128

120

112

127

114

5680

2

2,78

98

90

83

75

89

89

5680

3

2,14

71

63

56

48

62

50

5

Белгород

А

4183

1

2,86

102

94

86

79

93

81

3801

2

2,18

72

64

56

48

63

60

3801

3

1,76

54

47

39

31

46

33

6

Благовещенск

Б

6889

1

3,81

157

149

142

135

149

138

6235

2

2,96

116

109

102

94

108

97

6235

3

2,25

84

76

69

62

76

65

7

Брянск

Б

4572

1

3,00

118

111

104

97

111

99

4162

2

2,29

85

77

70

63

77

66

4162

3

1,83

64

57

50

42

56

45

8

Братск

А

7370

1

3,98

151

144

136

128

143

130

6623

2

3,08

112

104

96

88

103

103

6623

3

2,32

79

72

64

56

71

58

9

Волгоград

А

3952

1

2,78

99

91

83

75

90

77

3596

2

2,11

69

61

53

45

60

57

3596

3

1,72

53

45

37

29

44

31

10

Вологда

Б

5798

1

3,43

139

131

124

117

131

120

5105

2

2,59

99

92

85

77

91

80

5105

3

2,02

73

66

58

51

65

54

11

Воронеж

А

4528

1

2,98

107

100

92

84

99

86

4136

2

2,28

76

69

61

53

68

65

4136

3

1,83

57

50

42

34

49

36

12

Владимир

Б

5006

1

3,15

125

118

111

104

118

106

4580

2

2,43

91

84

77

69

83

72

4154

3

1,83

64

57

49

42

56

45

13

Владивосток

Б

4684

1

3,04

120

113

106

98

112

101

4292

2

2,33

87

79

72

65

79

68

4292

3

1,86

65

58

51

44

57

46

14

Владикавказ

А

3410

1

2,59

90

82

75

67

81

69

3062

2

1,94

61

53

46

38

52

49

3062

3

1,61

48

40

32

25

39

27

15

Грозный

А

3056

1

2,47

85

77

69

61

76

63

2736

2

1,84

57

49

41

33

48

44

2736

3

1,55

45

37

29

22

36

24

16

Екатеринбург

А

6210

1

3,57

133

126

118

110

125

112

5520

2

2,73

96

88

80

73

87

86

5520

3

2,10

70

62

54

46

61

48

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

5,10

218

211

203

196

210

199

9666

2

4,05

168

161

154

146

160

149

9666

3

2,93

116

109

102

94

108

97

19

Иркутск

А

7080

1

3,88

147

139

131

124

138

126

6360

2

3,00

108

100

92

84

99

99

6360

3

2,27

77

69

62

54

68

56

20

Ижевск

Б

5905

1

3,47

140

133

126

119

133

121

5239

2

2,64

101

94

87

79

93

82

5239

3

2,05

74

67

60

53

66

55

21

Йошкар-Ола

Б

5742

1

3,41

138

130

123

116

130

119

5082

2

2,59

99

91

84

77

91

80

5082

3

2,02

73

65

58

51

65

54

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

2,68

103

96

89

81

95

84

3262

2

2,00

71

64

57

49

63

52

3262

3

1,65

55

48

41

34

48

36

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

3,69

139

131

123

115

130

117

6075

2

2,90

104

96

88

80

95

95

6075

3

2,22

75

67

59

51

66

53

26

Вятка

Б

5660

1

3,38

136

129

122

115

129

117

4967

2

2,55

97

90

82

75

89

78

4967

3

1,99

72

64

57

50

64

53

27

Кострома

Б

5528

1

3,33

134

127

120

112

126

115

4862

2

2,52

95

88

81

74

88

76

4862

3

1,97

71

63

56

49

63

52

28

Краснодар

А

2682

1

2,34

79

71

63

55

70

58

2384

2

1,72

52

44

36

28

43

39

2384

3

1,48

42

34

26

19

33

21

29

Красноярск

А

6575

1

3,70

139

131

124

116

130

118

5873

2

2,84

101

93

85

78

92

92

5873

3

2,17

73

65

57

49

64

52

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

2,95

116

109

102

94

108

97

4039

2

2,25

83

76

68

61

75

64

4039

3

1,81

63

56

48

41

55

44

32

Кызыл

А

7875

1

4,16

159

151

144

136

150

138

7425

2

3,34

123

115

107

100

114

115

7425

3

2,49

87

79

71

63

78

65

33

Липецк

А

4703

1

3,05

110

102

95

87

101

89

4301

2

2,34

79

71

63

55

70

68

4301

3

1,86

59

51

43

36

50

38

34

Магадан

Б

7805

1

4,13

172

165

157

150

164

153

7229

2

3,27

131

124

117

110

123

112

7229

3

2,45

93

86

79

71

85

74

35

Махачкала

А

2560

1

2,30

77

69

61

54

68

56

2264

2

1,68

50

42

34

27

41

37

2264

3

1,45

41

33

25

18

32

20

36

Москва

Б

5027

1

3,16

126

119

111

104

118

107

4601

2

2,43

91

84

77

70

84

72

4601

3

1,92

68

61

54

46

60

49

37

Мурманск

Б

6380

1

3,63

148

141

134

127

140

129

5830

2

2,83

110

103

96

88

102

91

5830

3

2,17

80

73

65

58

72

61

38

Нальчик

А

3259

1

2,54

88

80

72

64

79

67

2923

2

1,90

59

51

44

36

50

47

2923

3

1,58

47

39

31

23

38

25

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

3,12

124

117

110

103

116

105

4486

2

2,40

90

82

75

68

82

71

4486

3

1,90

67

60

53

45

59

48

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

3,67

138

130

122

115

129

117

5834

2

2,83

100

93

85

77

92

91

5834

3

2,17

72

65

57

49

64

51

43

Оренбург

А

5515

1

3,33

123

115

107

99

114

101

4909

2

2,53

87

80

72

64

78

77

4909

3

1,98

64

56

49

41

55

43

44

Орел

Б

4654

1

3,03

120

112

105

98

112

101

4244

2

2,32

86

79

72

64

78

67

4244

3

1,85

65

58

50

43

57

46

45

Пенза

А

5072

1

3,18

116

108

100

92

107

95

4658

2

2,45

84

76

68

60

75

73

4658

3

1,93

62

54

46

39

53

41

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

2,63

92

84

76

68

83

71

3181

2

1,98

63

55

47

40

54

51

3181

3

1,64

49

41

33

26

40

28

51

Рязань

Б

4888

1

3,11

124

116

109

102

116

105

4472

2

2,39

89

82

75

68

82

70

4472

3

1,89

67

60

52

45

59

48

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

3,07

111

103

95

88

102

90

4371

2

2,36

80

72

64

56

71

69

4371

3

1,87

60

52

44

36

51

38

56

Салехард

Б

9461

1

4,71

199

192

185

178

192

180

8585

2

3,71

152

145

137

130

144

133

8585

3

2,72

106

99

91

84

98

87

57

Смоленск

Б

4816

1

3,09

122

115

108

101

115

103

4386

2

2,36

88

81

74

66

80

69

4386

3

1,88

66

59

52

44

58

47

58

Ставрополь

А

3209

1

2,52

87

79

71

64

78

66

2873

2

1,88

59

51

43

35

50

46

2873

3

1,57

46

38

31

23

37

25

59

Сыктывкар

Б

6566

1

3,70

151

144

137

130

144

132

5831

2

2,83

110

103

96

88

102

91

5831

3

2,17

80

73

65

58

72

61

60

Тамбов

А

4764

1

3,07

111

103

95

88

102

90

4362

2

2,36

80

72

64

56

71

69

4362

3

1,87

59

52

44

36

51

38

61

Тверь

Б

5014

1

3,15

126

118

111

104

118

107

4578

2

2,42

91

84

77

69

83

72

4578

3

1,92

68

61

53

46

60

49

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

3,36

124

116

108

101

115

103

4961

2

2,55

88

80

72

65

79

78

4961

3

1,99

65

57

49

41

56

43

66

Улан-Уде

А

7442

1

4,00

153

145

137

129

144

131

6731

2

3,11

113

105

98

90

104

105

6731

3

2,35

80

73

65

57

72

59

67

Уфа

А

5517

1

3,33

123

115

107

99

114

101

5091

2

2,59

90

82

74

67

81

80

5091

3

2,02

66

58

50

42

57

45

68

Хабаровск

Б

6393

1

3,64

148

141

134

127

141

129

5760

2

2,80

109

102

94

87

101

90

5760

3

2,15

79

72

65

57

71

60

69

Чебоксары

Б

5620

1

3,37

136

128

121

114

128

117

4969

2

2,55

97

90

83

75

89

78

4969

3

1,99

72

64

57

50

64

53

70

Челябинск

Б

5995

1

3,50

142

135

127

120

134

123

5341

2

2,67

103

95

88

81

95

84

5341

3

2,07

75

68

61

53

67

56

71

Чита

А

7841

1

4,14

159

151

143

135

150

137

7115

2

3,24

119

111

103

95

110

110

7115

3

2,42

84

76

68

60

75

63

72

Элиста

А

3668

1

2,68

94

86

79

71

85

73

3322

2

2,02

65

57

49

42

56

53

3322

3

1,66

50

42

35

27

41

29

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

5,13

202

194

187

179

193

181

9882

2

4,12

158

150

142

134

149

152

9882

3

2,98

108

100

93

85

99

87

75

Ярославль

Б

см. Смоленск

Примечание. Толщина теплоизоляционного слоя рассчитана для гладкой стены при коэффициенте теплотехнической однородности 0,95.

Рис. 5.12.1. Утепление стен плитами марки «ТЕРМОВЕНТ» в конструкции вентилируемого фасада с облицовкой плитным материалом с применением крепления по системе «ДИАТ»*.

______________

* Для крепления облицовки применена система ДИАТ (поз. 4 - 6, 8 - 10).

1. Несущая стена.

2. Плиты марки «ТЕРМОВЕНТ» (толщина теплоизоляционного слоя по табл. 5.12.1).

3. Ветрозащита.

4. Кронштейн.

5. Направляющая (П-образная прожилина).

6. Облицовка (керамическая плитка, плиты из стеклофибробетона и т.д.).

7. Вентилируемый зазор.

8. Дюбель.

9. Кляммер.

10. Теплоизоляционная прокладка.

Рис. 5.12.2. Утепление стены здания плитами марки «ТЕРМОВЕНТ» в конструкции вентилируемого фасада с защитно-декоративной облицовкой типа «siding» по металлической подоблицовочной конструкции.

1. Несущая стена.

2. Плиты марки «ТЕРМОВЕНТ» (толщина теплоизоляционного слоя по табл. 5.12.1).

3. Дюбель для крепления утеплителя.

4. Кронштейн каркаса.

5. Направляющая каркаса.

6. Ветрозащита.

7. Облицовка «siding».

Рис. 5.12.3. Вентилируемый фасад с применением плит марки «ТЕРМОВЕНТ» с облицовкой плитным материалом. Горизонтальный шов.

1. Подоблицовочная конструкция.

2. Плиты марки «ТЕРМОВЕНТ» (толщина теплоизоляционного слоя по табл. 5.12.1).

3. Ветрозащита.

4. Анкер для крепления подоблицовочной конструкции.

5. Облицовка плитным материалом.

6. Винты (шурупы) для крепления облицовки.

7. Планка горизонтального шва.

8. Дюбель для крепления утеплителя.

9. Уплотнительная прокладка.

10. Вентилируемый зазор.

11. Несущая стена.

Рис. 5.12.4. Узел примыкания к парапету стены с теплоизоляцией плитами марки «ТЕРМОВЕНТ» в конструкции вентилируемого фасада.

1. Несущая стена.

2. Плиты марки «ТЕРМОВЕНТ».

3. Плиты марки «ТЕРМОЛАЙТ», «ТЕРМОСТЕНА» или «ТЕРМОСТЕНА+».

4. Облицовка плитным или листовым материалом.

5. Подоблицовочная конструкция.

6. Ветрозащита.

7. Крепление облицовки.

8. Анкер для крепления подоблицовочной конструкции.

9. Вентилируемый зазор.

10. Дюбель для крепления утеплителя.

11. Опора парапетного отлива.

12. Крепление опоры парапетного отлива.

13. Отлив парапета.

14. Прокладка под облицовку.

Рис. 5.12.5. Вариант крепления деревянных стоек подоблицовочной конструкции вентилируемого фасада к стене здания при утеплении плитами марки «ТЕРМОВЕНТ» и облицовкой плитным материалом.

1. Стойка из деревянного бруса.

2. Плиты марки «ТЕРМОВЕНТ» (толщина теплоизоляционного слоя по табл. 5.12.1).

3. Ветрозащита.

4. Анкер и скоба для крепления стоек.

5. Облицовка плитным материалом.

6. Винты (шурупы) для крепления облицовки.

7. Планка горизонтального шва.

8. Обрешетка (бруски).

9. Шурупы или болты для крепления стоек к скобе.

10. Несущая стена.

Рис. 5.12.6. Вариант крепления облицовки плитным материалом к деревянному каркасу в конструкции утепления стены здания плитами марки «ТЕРМОВЕНТ» в конструкции вентилируемого фасада.

1. Элементы деревянного каркаса.

2. Плиты марки «ТЕРМОВЕНТ».

3. Плиты марки «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+».

4. Ветрозащита.

5. Облицовка плитным материалом.

6. Винты для крепления облицовки.

7. Вентилируемый зазор.

8. Несущая стена.

Рис. 5.12.7. Пример расчета влажностного режима кирпичной стены, утепленной снаружи плитами «ТЕРМОВЕНТ» с вентилируемым зазором и покрытием типа «сайдинг» (штукатурка - 20 мм, кирпич - 510 мм, утеплитель - 140 мм) для жилого дома в г. Мурманске.

г. Мурманск

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

0,7

-4,2

-7,8

-10,5

10,8

-6,9

-1,6

3,4

9,3

12,6

11,3

6,6

Отн. влажность %

55,0

64,0

85,0

85,0

85,0

84,0

79,0

74,0

70,0

69,0

73,0

78,0

81,0

Объем конденс. кг/м2

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

Рис. 5.12.7 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - февраля

Материал слоя

Толщина мм

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,45

56,51

1,08

керамзитобетон

0,380

12,07

19,35

1,47

МинВата

0,120

-11,77

100,00

0,60

кирпич

0,125

-13,12

91,51

0,39

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

1,371

Начало (м)

0,520

Конец (м)

0,520

Рис. 5.12.8. Пример расчета влажностного режима стены из керамзитобетона, утепленной снаружи плитами «ТЕРМОВЕНТ» с вентилируемым зазором и покрытием типа «сайдинг» (штукатурка - 20 мм, керамзитобетон - 380 мм, утеплитель - 120 мм) для жилого дома в г. Омске.

г. Омск

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

1,9

-8,5

-16,0

-19,0

-17,6

-10,2

2,8

11,4

17,1

18,9

15,8

10,6

Отн. влажность %

55,0

76,0

83,0

82,0

82,0

81,0

82,0

71,0

56,0

59,0

67,0

70,0

70,0

Объем конденс. кг/м2

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

Рис. 5.12.8 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - января

Материал слоя

Толщина мм

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,29

57,60

1,09

керамзитобетон

0,510

9,10

13,74

1,19

МинВата

0,130

-18,59

94,32

0,36

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

0,000

Начало (м)

0,000

Конец (м)

0,000

Рис. 5.12.9. Пример расчета влажностного режима стены из керамзитобетона, утепленной снаружи плитами «ТЕРМОВЕНТ» с вентилируемым зазором и покрытием типа «сайдинг» (штукатурка - 20 мм, керамзитобетон - 380 мм, утеплитель - 130 мм) для жилого дома в г. Челябинске.

г. Челябинск

Помещ.

Окт.

Нояб.

Дек.

Янв.

Февр.

Март

Апр.

Май

Июнь

Июль

Авг.

Сент.

Температура ºС

20,0

2,2

-6,7

-13,5

-16,4

-14,1

-8,4

2,7

11,4

16,7

18,1

16,0

10,2

Отн. влажность %

55,0

74,0

80,0

82,0

80,0

79,0

79,0

70,0

57,0

58,0

65,0

66,0

68,0

Объем конденс. кг/м2

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

0,00

Рис. 5.12.9 (продолжение). Результаты расчета влажностного режима наиболее холодного месяца - января

Материал слоя

Толщина мм

Температура слоя ºС

Отн. влажность воздуха %

Отн. влажность материала %

штукатурка

0,020

18,33

56,34

1,08

керамзитобетон

0,380

11,41

14,69

1,23

Мин. Вата

0,130

-15,93

92,06

0,27

Зона конденсации

Уд. кол-во конденсата (г/м2 ч)

0,000

Начало (м)

0,000

Конец (м)

0,000

5.13. Применение теплоизоляционных плит марки «ТЕРМО» в конструкциях утепления покрытий и перекрытий зданий

5.13.1. Тепловая изоляция покрытий и чердачных перекрытий зданий позволяет обеспечить благоприятный микроклимат в помещениях за счет повышения температуры внутренней поверхности покрытия (потолка) и уменьшения перепада температур внутреннего воздуха и поверхности потолка, в том числе и в чердачных помещениях.

Утепление скатных крыш позволяет превратить чердачное помещение в жилое, что увеличивает полезную площадь жилья, а утепление кровли из металлического профилированного настила предотвращает выпадение конденсата на его поверхности в холодное время года и перегрев помещения летом.

5.13.2. В качестве основания без устройства цементной стяжки под рулонную, наплавляемую и мастичную кровлю в конструкциях покрытий с рулонными и мастичными кровлями по СНиП-26-76* «Кровли» рекомендуется применять только гидрофобизированные теплоизоляционные плиты «ТЕРМО» марок:

- «ТЕРМОКРОВЛЯ» или «ТЕРМОКРОВЛЯ В» и «ТЕРМОКРОВЛЯ В+» в однослойных конструкциях утепления покрытий (рис. 5.13.1 - 5.13.5);

- «ТЕРМОКРОВЛЯ Н» в качестве нижнего слоя с последующей установкой плит марки «ТЕРМОКРОВЛЯ В» или «ТЕРМОКРОВЛЯ В+» в качестве верхнего слоя;

- «ТЕРМОПОЛ» в качестве нижнего слоя с последующей установкой плит марки «ТЕРМОКРОВЛЯ В» или «ТЕРМОКРОВЛЯ В+» в качестве верхнего слоя (рис. 5.13.6 - 5.13.8).

При двухслойной изоляции при изоляции плитами марки «ТЕРМОКРОВЛЯ» в качестве верхнего слоя рекомендуется использовать плиты марки «ТЕРМОКРОВЛЯ В» или «ТЕРМОКРОВЛЯ В+».

При однослойной изоляции покрытий и перекрытий с устройством цементной стяжки могут быть использованы плиты марок «ТЕРМОКРОВЛЯ Н», «ТЕРМОКРОВЛЯ», «ТЕРМОПОЛ» (рис. 5.13.1.).

При устройстве тепловой изоляции в два слоя, второй слой плит укладывается с перекрытием швов первого (нижнего) слоя. Между собой плиты рекомендуется склеивать битумом или битумными мастиками.

5.13.3. В покрытиях с кровлей и основанием из профилированного металлического настила при отсутствии нагрузки на теплоизоляцию могут быть использованы плиты марок «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+» или «ТЕРМОВЕНТ». Применение плит с большей плотностью увеличивает долговечность конструкции (рис. 5.13.9 и 5.13.10).

Швы нижнего профилированного настила должны быть герметизированы. По нижнему настилу предусматривается пароизоляционный слой из полиэтиленовой пленки или другого пароизоляционного материала. Теплоизоляционные плиты наклеиваются на пароизоляционный слой или закрепляются механически.

Если нагрузка от профилированного листа может передаваться на теплоизоляционный материал рекомендуется использовать плиты «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОСЭНДВИЧ К» или «ТЕРМОКРОВЛЯ» с учетом допустимой нагрузки не более 20 - 40 кПа в зависимости от применяемой марки плит.

5.13.4. Для утепления скатных крыш с кровлями из металлических листов, металлочерепицы, асбестоцементных волокнистых листов, черепицы и др. листовых и штучных кровельных материалов рекомендуется использовать плиты марок «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА» и «ТЕРМОСТЕНА+». (Рис. 5.13.11).

При двухслойной изоляции скатных крыш в качестве наружного слоя, обращенного к вентилируемому пространству могут быть использованы плиты марки «ТЕРМОВЕНТ».

В подкровельное пространство следует устанавливать подкровельные водонепроницаемые диффузионные пленки, пропускающие пары воды. Установка паронепроницаемых материалов не допускается.

5.13.5. Для утепления чердачных перекрытий и перекрытий над техподпольем и сквозными проездами рекомендуется применять плиты марок «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА» и «ТЕРМОСТЕНА+», с устройством ходовых мостиков или пола по несущим лагам. Применение плиты «ТЕРМОВЕНТ» увеличит стоимость конструкции, но повысит её долговечность и надежность.

Для утепления перекрытий полупроходного чердака и перекрытий над техподпольем, для теплозвукоизоляции междуэтажных перекрытий с устройством цементной стяжки (или под наливной пол) могут применяться плиты марок «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ» и «ТЕРМОКРОВЛЯ В». При теплозвукоизоляции междуэтажных перекрытий пароизоляционный слой не устанавливается.

5.13.6. В конструкциях чердачных перекрытий холодного чердака утеплитель укладывается поверх перекрытия между элементами несущего каркаса деревянного настила, предохраняющего утеплитель от внешних механических воздействий (рис. 5.13.12).

При использовании плит «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ» и «ТЕРМОКРОВЛЯ В», в том числе с верхним слоем из плит марки «ТЕРМОКРОВЛЯ В+», может быть выполнена песчано-цементная стяжка, предохраняющая теплоизоляционный материал от внешних воздействий и выветривания (рис. 5.13.3).

5.13.7. В утепленных покрытиях и перекрытиях холодного чердака установка пароизоляционного слоя между основанием и внутренней поверхностью утеплителя является обязательной. Пароизоляционный слой должен быть герметичным. Пароизоляционный слой предотвращает диффузию пара из помещения к холодной наружной поверхности, теплоизоляцию от увлажнения.

В утепленных перекрытиях над холодным подвалом или сквозным проездом пароизоляционный слой устанавливается под полом поверх теплоизоляционного слоя (рис. 5.13.14 и 5.13.15).

Требуемое сопротивление паропроницанию пароизоляционного слоя определяется в соответствии с рекомендациями СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2000 «Проектирование тепловой защиты зданий» с учетом направления теплового потока «снизу-вверх», сопротивления паропроницанию отдельных слоев покрытия и параметров среды (наружных и внутренних) на основании результатов расчета влажностного режима конструкции.

5.13.8. В случае необходимости установки дополнительной пароизоляции могут быть использованы пароизоляционные пленки фирмы «JUTA» (паронепроницаемые пленки ЮТАФОЛ-Н-110, ЮТАФОЛ-Н-140, ЮТАФОЛ-Н-220 или пленки «Monarflex», зависимости от требуемого сопротивления паропроницанию) или отечественные пароизоляционные материалы.

5.4.9. Расчетная толщина нижнего слоя тепловой изоляции из плит марок «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ» и «ТЕРМОКРОВЛЯ» в качестве нижнего слоя в двухслойной конструкции утепления с верхним слоем из плит «ТЕРМОКРОВЛЯ В+» толщиной 20 мм для совмещенного покрытия из железобетонной плиты толщиной 100 мм или многопустотного настила толщиной 250 мм с кровлей из наплавляемых рулонных материалов приведена в таблицах 5.13.1 и 5.13.2.

Расчетная толщина тепловой изоляции из плит марки «ТЕРМОКРОВЛЯ» в конструкции утепления совмещенного покрытия из железобетонной плиты толщиной 100 мм или многопустотного настила толщиной 250 мм с кровлей из наплавляемых рулонных материалов без устройства цементной стяжки для различных регионов России приведена в таблице 5.13.3.

В расчетах принят коэффициент теплотехнической однородности теплоизоляционной конструкции 0,95, учитывающий возможность механического крепления плит и кровельного покрытия.

5.9.10. Расчетная толщина теплоизоляционного слоя из плит марок «ТЕРМОЛАЙТ», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+» и «ТЕРМОВЕНТ» в конструкциях утепления скатных крыш для различных регионов России приведена в таблице 5.13.4.

В расчетах принят коэффициент теплотехнической однородности 0,9.

5.13.11. Расчетная толщина тепловой изоляции из плит марок «ТЕРМОЛАЙТ», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+» и «ТЕРМОВЕНТ» в конструкции утепления покрытия из стального профилированного настила с металлической кровлей приведена в таблице 5.13.5.

В расчетах принят коэффициент теплотехнической однородности 0,75.

5.13.12. Расчетная толщина тепловой изоляции из плит марки «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОСЭНДВИЧ К» и «ТЕРМОКРОВЛЯ» и «ТЕРМОКРОВЛЯ В» с верхним слоем из плит марки «ТЕРМОКРОВЛЯ В+» толщиной 20 мм в конструкции утепления покрытия из стального профилированного настила с рулонной кровлей приведена в таблице 5.13.6.

В расчетах принят коэффициент теплотехнической однородности теплоизоляционной конструкции 0,95, учитывающий влияние крепежных элементов в случае механического крепления рулонной кровли.

5.13.13. Расчетная толщина теплоизоляционного слоя из плит марки «ТЕРМО» в конструкциях утепления чердачных перекрытий холодного чердака из многопустотного настила или сплошной железобетонной плиты с устройством пола, ходовых мостиков или цементной стяжки приведены в таблицах 5.13.7 - 5.13.9. Расчетный коэффициент теплотехнической однородности указан в примечании к таблицам.

5.13.14. Расчетная толщина теплоизоляционного слоя из плит марки «ТЕРМО» в конструкциях утепления перекрытий над неутепленным подвалом (техподпольем) из многопустотного настила или сплошной железобетонной плиты в таблицах 5.13.10 - 5.13.12. Расчетный коэффициент теплотехнической однородности указан в примечании к таблицам.

5.13.15. При других коэффициентах однородности конструкции покрытий и перекрытий толщина тепловой изоляции из плит марки «ТЕРМО» должна быть скорректирована.

Таблица 5.13.1. Расчетная толщина тепловой изоляции из плит марки «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ» в качестве нижнего теплоизоляционного слоя в конструкции утепления совмещенного покрытия из железобетонной плиты толщиной 100 мм. Верхний слой из плит «ТЕРМОКРОВЛЯ В+» толщиной 20 мм. Рулонная кровля без цементной стяжки.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОКРОВЛЯ Н

ТЕРМОПОЛ

ТЕРМОКРОВЛЯ

1

2

3

4

5

6

7

8

9

1

Архангельск

Б

6426

1

5,41

231

236

242

5667

2

3,87

157

160

163

5667

3

2,92

111

113

115

2

Астрахань

А

3540

1

3,97

149

153

156

3206

2

2,88

100

103

105

3206

3

2,30

74

76

77

3

Анадырь

Б

9797

1

7,10

313

320

327

8864

2

5,15

218

223

228

8864

3

3,72

149

153

156

4

Барнаул

А

6343

1

5,37

213

218

223

5680

2

3,87

145

148

152

5680

3

2,92

102

104

107

5

Белгород

А

4183

1

4,29

164

168

172

3801

2

3,12

111

114

116

3801

3

2,45

81

83

84

6

Благовещенск

Б

6889

1

5,64

243

248

253

6235

2

4,09

168

171

175

6235

3

3,06

117

120

123

7

Брянск

Б

4572

1

4,49

187

191

195

4162

2

3,26

127

130

133

4162

3

2,54

92

94

96

8

Братск

А

7370

1

5,89

236

242

247

6623

2

4,25

162

166

170

6623

3

3,16

113

115

118

9

Волгоград

А

3952

1

4,18

159

162

166

3596

2

3,04

107

110

112

3596

3

2,40

78

80

82

10

Вологда

Б

5798

1

5,10

216

221

226

5105

2

3,64

146

149

152

5105

3

2,78

104

106

108

11

Воронеж

А

4528

1

4,46

172

176

180

4136

2

3,25

117

120

122

4136

3

2,53

84

86

88

12

Владимир

Б

5006

1

4,70

197

201

206

4580

2

3,43

136

138

141

4154

3

2,54

92

94

96

13

Владивосток

Б

4684

1

4,54

189

193

198

4292

2

3,32

130

133

136

4292

3

2,57

94

96

98

14

Владикавказ

А

3410

1

3,91

146

150

153

3062

2

2,82

98

100

102

3062

3

2,27

72

74

76

15

Грозный

А

3056

1

3,73

138

142

145

2736

2

2,69

92

94

96

2736

3

2,18

69

70

72

16

Екатеринбург

А

6210

1

5,31

210

215

220

5520

2

3,81

142

145

149

5520

3

2,88

100

102

105

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

7,49

332

339

346

9666

2

5,47

234

239

244

9666

3

3,92

159

162

166

19

Иркутск

А

7080

1

5,74

230

235

240

6360

2

4,14

157

161

165

6360

3

3,09

110

112

115

20

Ижевск

Б

5905

1

5,15

219

224

228

5239

2

3,70

148

152

155

5239

3

2,81

105

108

110

21

Йошкар-Ола

Б

5742

1

5,07

215

220

224

5082

2

3,63

145

148

152

5082

3

2,77

104

106

108

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

4,02

164

168

171

3262

2

2,90

110

112

115

3262

3

2,32

81

83

85

24

Калуга

Б

см. Bладивосток

25

Кемерово

А

6537

1

5,47

217

222

227

6075

2

4,03

152

156

159

6075

3

3,02

106

109

111

26

Вятка

Б

5660

1

5,03

213

218

222

4967

2

3,59

143

146

149

4967

3

2,74

102

104

107

27

Кострома

Б

5528

1

4,96

210

214

219

4862

2

3,54

141

144

147

4862

3

2,72

101

103

105

28

Краснодар

А

2682

1

3,54

130

133

136

2384

2

2,55

85

87

89

2384

3

2,10

65

66

68

29

Красноярск

А

6575

1

5,49

218

223

228

5873

2

3,95

148

152

155

5873

3

2,97

104

107

109

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

4,42

183

187

191

4039

2

3,22

125

128

130

4039

3

2,51

91

93

95

32

Кызыл

А

7875

1

6,14

248

253

259

7425

2

4,57

177

181

185

7425

3

3,36

122

124

127

33

Липецк

А

4703

1

4,55

176

180

184

4301

2

3,32

120

123

126

4301

3

2,58

86

88

90

34

Магадан

Б

7805

1

6,10

265

271

276

7229

2

4,49

187

191

195

7229

3

3,31

129

132

135

35

Махачкала

А

2560

1

3,48

127

130

133

2264

2

2,51

83

85

87

2264

3

2,07

63

65

66

36

Москва

Б

5027

1

4,71

198

202

206

4601

2

3,44

136

139

142

4601

3

2,65

98

100

102

37

Мурманск

Б

6380

1

5,39

230

235

240

5830

2

3,93

160

163

167

5830

3

2,96

113

115

117

38

Нальчик

А

3259

1

3,83

143

146

150

2923

2

2,77

95

97

99

2923

3

2,23

71

72

74

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,66

195

199

204

4486

2

3,39

134

137

140

4486

3

2,62

96

98

100

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

5,45

216

221

226

5834

2

3,93

148

151

155

5834

3

2,96

104

106

108

43

Оренбург

А

5515

1

4,96

194

199

203

4909

2

3,56

131

134

137

4909

3

2,73

93

95

97

44

Орел

Б

4654

1

4,53

189

193

197

4244

2

3,30

129

132

135

4244

3

2,56

93

95

97

45

Пенза

А

5072

1

4,74

184

188

193

4658

2

3,46

126

129

132

4658

3

2,66

90

92

95

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,96

149

152

156

3181

2

2,87

100

102

104

3181

3

2,30

74

75

77

51

Рязань

Б

4888

1

4,64

194

198

203

4472

2

3,39

133

136

139

4472

3

2,62

96

98

100

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,58

177

181

185

4371

2

3,35

121

124

127

4371

3

2,59

87

89

91

56

Салехард

Б

9461

1

6,93

305

312

318

8585

2

5,03

213

218

222

8585

3

3,65

146

149

152

57

Смоленск

Б

4816

1

4,61

192

197

201

4386

2

3,35

132

135

138

4386

3

2,60

95

97

99

58

Ставрополь

А

3209

1

3,80

142

145

149

2873

2

2,75

94

96

99

2873

3

2,22

70

72

73

59

Сыктывкар

Б

6566

1

5,48

235

240

245

5831

2

3,93

160

163

167

5831

3

2,96

113

115

117

60

Тамбов

А

4764

1

4,58

177

181

185

4362

2

3,34

121

124

127

4362

3

2,59

87

89

91

61

Тверь

Б

5014

1

4,71

197

202

206

4578

2

3,43

135

138

141

4578

3

2,64

97

100

102

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

5,00

196

201

205

4961

2

3,58

132

135

138

4961

3

2,74

94

96

98

66

Улан-Уде

А

7442

1

5,92

238

243

249

6731

2

4,29

164

168

172

6731

3

3,18

114

116

119

67

Уфа

А

5517

1

4,96

194

199

203

5091

2

3,64

134

137

141

5091

3

2,77

95

97

100

68

Хабаровск

Б

6393

1

5,40

231

236

241

5760

2

3,90

158

162

165

5760

3

2,94

112

114

117

69

Чебоксары

Б

5620

1

5,01

212

217

221

4969

2

3,59

143

146

149

4969

3

2,74

102

104

107

70

Челябинск

Б

5995

1

5,20

221

226

231

5341

2

3,74

150

154

157

5341

3

2,84

107

109

111

71

Чита

А

7841

1

6,12

247

252

258

7115

2

4,45

171

175

179

7115

3

3,28

118

121

124

72

Элиста

А

3668

1

4,03

152

156

159

3322

2

2,93

102

105

107

3322

3

2,33

75

77

79

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

7,52

310

318

325

9882

2

5,55

221

226

231

9882

3

3,97

149

153

156

75

Ярославль

Б

см. Смоленск

Примечание: В расчете принят коэффициент теплотехнической однородности - 0,95.

Таблица 5.13.2. Расчетная толщина тепловой изоляции из плит марки «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ» в качестве нижнего теплоизоляционного слоя в конструкции утепления совмещенного покрытия из многопустотного настила толщиной 250 мм. Верхний слой из плит «ТЕРМОКРОВЛЯ В+ толщиной 20 мм. Рулонная кровля без цементной стяжки.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОКРОВЛЯ Н

ТЕРМОПОЛ

ТЕРМОКРОВЛЯ

1

2

3

4

5

6

7

8

9

1

Архангельск

Б

6426

1

5,41

226

231

236

5667

2

3,87

151

155

158

5667

3

2,92

105

108

110

2

Астрахань

А

3540

1

3,97

144

148

151

3206

2

2,88

95

97

100

3206

3

2,30

69

70

72

3

Анадырь

Б

9797

1

7,10

308

314

321

8864

2

5,15

213

218

222

8864

3

3,72

144

147

150

4

Барнаул

А

6343

1

5,37

208

213

217

5680

2

3,87

140

143

146

5680

3

2,92

97

99

101

5

Белгород

А

4183

1

4,29

159

163

166

3801

2

3,12

106

108

111

3801

3

2,45

76

77

79

6

Благовещенск

Б

6889

1

5,64

237

242

248

6235

2

4,09

162

166

169

6235

3

3,06

112

115

117

7

Брянск

Б

4572

1

4,49

181

185

189

4162

2

3,26

122

125

127

4162

3

2,54

87

89

91

8

Братск

А

7370

1

5,89

231

236

242

6623

2

4,25

157

161

164

6623

3

3,16

107

110

112

9

Волгоград

А

3952

1

4,18

154

157

161

3596

2

3,04

102

105

107

3596

3

2,40

73

75

77

10

Вологда

Б

5798

1

5,10

211

215

220

5105

2

3,64

140

143

146

5105

3

2,78

98

101

103

11

Воронеж

А

4528

1

4,46

167

171

174

1136

2

3,25

112

115

117

4136

3

2,53

79

81

83

12

Владимир

Б

5006

1

4,70

192

196

200

4580

2

3,43

130

133

136

4154

3

2,54

87

89

91

13

Владивосток

Б

4684

1

4,54

184

188

192

4292

2

3,32

125

127

130

4292

3

2,57

89

91

92

14

Владикавказ

А

3410

1

3,91

141

145

148

3062

2

2,82

93

95

97

3062

3

2,27

67

69

70

15

Грозный

А

3056

1

3,73

133

136

140

2736

2

2,69

87

89

91

2736

3

2,18

64

65

66

16

Екатеринбург

А

6210

1

5,31

205

210

214

5520

2

3,81

137

140

143

5520

3

2,88

95

97

99

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

7,49

327

334

341

9666

2

5,47

229

234

239

9666

3

3,92

154

157

160

19

Иркутск

А

7080

1

5,74

224

230

235

6360

2

4,14

152

156

159

6360

3

3,09

105

107

109

20

Ижевск

Б

5905

1

5,15

213

218

223

5239

2

3,70

143

146

149

5239

3

2,81

100

102

104

21

Йошкар-Ола

Б

5742

1

5,07

210

214

219

5082

2

3,63

140

143

146

5082

3

2,77

98

100

102

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

4,02

159

162

166

3262

2

2,90

105

107

109

3262

3

2,32

76

78

79

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

5,47

212

217

222

6075

2

4,03

147

150

154

6075

3

3,02

101

104

106

26

Вятка

Б

5660

1

5,03

208

212

217

4967

2

3,59

138

141

144

4967

3

2,74

97

99

101

27

Кострома

Б

5528

1

4,96

204

209

213

4862

2

3,54

136

139

142

4862

3

2,72

95

98

100

28

Краснодар

А

2682

1

3,54

125

128

131

2384

2

2,55

80

82

84

2384

3

2,10

60

61

62

29

Красноярск

А

6575

1

5,49

213

218

223

5873

2

3,95

143

147

150

5873

3

2,97

99

101

104

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

4,42

178

182

186

4039

2

3,22

120

122

125

4039

3

2,51

86

87

89

32

Кызыл

А

7875

1

6,14

242

248

254

7425

2

4,57

172

175

179

7425

3

3,36

117

119

122

33

Липецк

А

4703

1

4,55

171

175

179

4301

2

3,32

115

118

120

4301

3

2,58

81

83

85

34

Магадан

Б

7805

1

6,10

259

265

271

7229

2

4,49

181

185

189

7229

3

3,31

124

127

130

35

Махачкала

А

2560

1

3,48

122

125

128

2264

2

2,51

78

80

82

2264

3

2,07

58

60

61

36

Москва

Б

5027

1

4,71

192

196

201

4601

2

3,44

131

133

136

4601

3

2,65

92

94

96

37

Мурманск

Б

6380

1

5,39

225

230

235

5830

2

3,93

154

158

161

5830

3

2,96

107

110

112

38

Нальчик

А

3259

1

3,83

138

141

144

2923

2

2,77

90

92

94

2923

3

2,23

66

67

69

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,66

190

194

198

4486

2

3,39

128

131

134

4486

3

2,62

91

93

95

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

5,45

211

216

221

5834

2

3,93

143

146

149

5834

3

2,96

99

101

103

43

Оренбург

А

5515

1

4,96

189

193

198

4909

2

3,56

126

129

132

4909

3

2,73

88

90

92

44

Орел

Б

4654

1

4,53

183

187

191

4244

2

3,30

124

126

129

4244

3

2,56

88

90

92

45

Пенза

А

5072

1

4,74

179

183

187

4658

2

3,46

121

124

127

4658

3

2,66

85

87

89

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,96

144

147

151

3181

2

2,87

95

97

99

3181

3

2,30

69

70

72

51

Рязань

Б

4888

1

4,64

189

193

197

4472

2

3,39

128

131

134

4472

3

2,62

91

93

95

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,58

172

176

180

4371

2

3,35

116

119

122

4371

3

2,59

82

84

86

56

Салехард

Б

9461

1

6,93

300

306

313

8585

2

5,03

208

212

217

8585

3

3,65

141

144

147

57

Смоленск

Б

4816

1

4,61

187

191

195

4386

2

3,35

126

129

132

4386

3

2,60

90

92

94

58

Ставрополь

А

3209

1

3,80

137

140

143

2873

2

2,75

89

91

93

2873

3

2,22

65

67

68

59

Сыктывкар

Б

6566

1

5,48

229

234

239

5831

2

3,93

154

158

161

5831

3

2,96

107

110

112

60

Тамбов

А

4764

1

4,58

172

176

180

4362

2

3,34

116

119

121

4362

3

2,59

82

84

86

61

Тверь

Б

5014

1

4,71

192

196

200

4578

2

3,43

130

133

136

4578

3

2,64

92

94

96

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

5,00

191

195

200

4961

2

3,58

127

130

133

4961

3

2,74

89

91

93

66

Улан-Уде

А

7442

1

5,92

233

238

243

6731

2

4,29

159

163

166

6731

3

3,18

109

111

114

67

Уфа

А

5517

1

4,96

189

193

198

5091

2

3,64

129

132

135

5091

3

2,77

90

92

94

68

Хабаровск

Б

6393

1

5,40

225

230

235

5760

2

3,90

153

156

160

5760

3

2,94

106

109

111

69

Чебоксары

Б

5620

1

5,01

207

211

216

4969

2

3,59

138

141

144

4969

3

2,74

97

99

101

70

Челябинск

Б

5995

1

5,20

216

220

225

5341

2

3,74

145

148

151

5341

3

2,84

101

103

106

71

Чита

А

7841

1

6,12

242

247

253

7115

2

4,45

166

170

174

7115

3

3,28

113

116

118

72

Элиста

А

3668

1

4,03

147

151

154

3322

2

2,93

97

99

102

3322

3

2,33

70

72

73

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

7,52

305

312

319

9882

2

5,55

216

221

226

9882

3

3,97

144

148

151

75

Ярославль

Б

см. Смоленск

Примечание. В расчете принят коэффициент теплотехнической однородности - 0,95.

Таблица 5.13.3. Расчетная толщина тепловой изоляции из плит марки «ТЕРМОКРОВЛЯ» в конструкции утепления совмещенного покрытия из железобетонной плиты или многопустотного настила. Рулонная кровля без цементной стяжки.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Железобетонная плита

Многопустотный настил

Толщина изоляции, мм

1

2

3

4

5

6

7

8

1

Архангельск

Б

6426

1

5,41

261

255

5667

2

3,87

183

177

5667

3

2,92

135

129

2

Астрахань

А

3540

1

3,97

176

171

3206

2

2,88

124

119

3206

3

2,30

97

92

3

Анадырь

Б

9797

1

7,10

346

340

8864

2

5,15

247

242

8864

3

3,72

175

169

4

Барнаул

А

6343

1

5,37

242

237

5680

2

3,87

171

166

5680

3

2,92

126

121

5

Белгород

А

4183

1

4,29

191

186

3801

2

3,12

136

130

3801

3

2,45

104

99

6

Благовещенск

Б

6889

1

5,64

272

267

6235

2

4,09

194

188

6235

3

3,06

142

136

7

Брянск

Б

4572

1

4,49

214

208

4162

2

3,26

152

147

4162

3

2,54

116

110

8

Братск

А

7370

1

5,89

267

261

6623

2

4,25

189

184

6623

3

3,16

137

132

9

Волгоград

А

3952

1

4,18

186

180

3596

2

3,04

132

126

3596

3

2,40

102

96

10

Вологда

Б

5798

1

5,10

245

239

5105

2

3,64

171

166

5105

3

2,78

127

122

11

Воронеж

А

4528

1

4,46

199

194

4136

2

3,25

142

137

4136

3

2,53

108

103

12

Владимир

Б

5006

1

4,70

225

219

4580

2

3,43

161

155

4154

3

2,54

115

110

13

Владивосток

Б

4684

1

4,54

217

211

4292

2

3,32

155

149

4292

3

2,57

117

112

14

Владикавказ

А

3410

1

3,91

173

168

3062

2

2,82

122

116

3062

3

2,27

95

90

15

Грозный

А

3056

1

3,73

164

159

2736

2

2,69

116

110

2736

3

2,18

91

86

16

Екатеринбург

А

6210

1

5,31

239

234

5520

2

3,81

168

163

5520

3

2,88

124

119

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

7,49

366

360

9666

2

5,47

263

258

9666

3

3,92

185

180

19

Иркутск

А

7080

1

5,74

260

254

6360

2

4,14

184

179

6360

3

3,09

134

129

20

Ижевск

Б

5905

1

5,15

248

242

5239

2

3,70

174

168

5239

3

2,81

129

124

21

Йошкар-Ола

Б

5742

1

5,07

243

238

5082

2

3,63

171

165

5082

3

2,77

127

122

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

4,02

191

185

3262

2

2,90

134

128

3262

3

2,32

104

99

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

5,47

247

242

6075

2

4,03

179

173

6075

3

3,02

131

126

26

Вятка

Б

5660

1

5,03

241

236

4967

2

3,59

168

163

4967

3

2,74

126

120

27

Кострома

Б

5528

1

4,96

238

232

4862

2

3,54

166

161

4862

3

2,72

124

119

28

Краснодар

А

2682

1

3,54

156

150

2384

2

2,55

109

104

2384

3

2,10

87

82

29

Красноярск

А

6575

1

5,49

248

243

5873

2

3,95

175

170

5873

3

2,97

128

123

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

4,42

210

205

4039

2

3,22

150

144

4039

3

2,51

114

108

32

Кызыл

А

7875

1

6,14

279

273

7425

2

4,57

204

199

7425

3

3,36

147

142

33

Липецк

А

4703

1

4,55

203

198

4301

2

3,32

145

140

4301

3

2,58

110

105

34

Магадан

Б

7805

1

6,10

296

290

7229

2

4,49

214

209

7229

3

3,31

154

149

35

Махачкала

А

2560

1

3,48

153

147

2264

2

2,51

107

101

2264

3

2,07

86

80

36

Москва

Б

5027

1

4,71

225

220

4601

2

3,44

161

155

4601

3

2,65

121

116

37

Мурманск

Б

6380

1

5,39

260

254

5830

2

3,93

186

180

5830

3

2,96

137

131

38

Нальчик

А

3259

1

3,83

169

164

2923

2

2,77

119

114

2923

3

2,23

94

88

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,66

223

217

4486

2

3,39

159

153

4486

3

2,62

120

114

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

5,45

246

241

5834

2

3,93

174

169

5834

3

2,96

128

123

43

Оренбург

А

5515

1

4,96

223

217

4909

2

3,56

157

151

4909

3

2,73

117

112

44

Орел

Б

4654

1

4,53

216

210

4244

2

3,30

154

148

4244

3

2,56

117

111

45

Пенза

А

5072

1

4,74

212

207

4658

2

3,46

152

147

4658

3

2,66

114

109

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,96

176

170

3181

2

2,87

124

119

3181

3

2,30

97

91

51

Рязань

Б

4888

1

4,64

222

216

4472

2

3,39

158

153

4472

3

2,62

119

114

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,58

205

200

4371

2

3,35

146

141

4371

3

2,59

111

105

56

Салехард

Б

9461

1

6,93

337

332

8585

2

5,03

242

236

8585

3

3,65

171

166

57

Смоленск

Б

4816

1

4,61

219

213

4386

2

3,35

157

151

4386

3

2,60

118

113

58

Ставрополь

А

3209

1

3,80

168

163

2873

2

2,75

118

113

2873

3

2,22

93

88

59

Сыктывкар

Б

6566

1

5,48

264

259

5831

2

3,93

186

180

5831

3

2,96

137

131

60

Тамбов

А

4764

1

4,58

205

200

4362

2

3,34

146

141

4362

3

2,59

111

105

61

Тверь

Б

5014

1

4,71

225

219

4578

2

3,43

161

155

4578

3

2,64

121

115

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

5,00

225

219

4961

2

3,58

158

152

4961

3

2,74

118

112

66

Улан-Уде

А

7442

1

5,92

268

263

6731

2

4,29

191

186

6731

3

3,18

139

133

67

Уфа

А

5517

1

4,96

222

217

5091

2

3,64

159

154

5091

3

2,77

119

113

68

Хабаровск

Б

6393

1

5,40

260

254

5760

2

3,90

184

179

5760

3

2,94

136

130

69

Чебоксары

Б

5620

1

5,01

240

235

4969

2

3,59

168

163

4969

3

2,74

126

120

70

Челябинск

Б

5995

1

5,20

250

244

5341

2

3,74

176

170

5341

3

2,84

130

125

71

Чита

А

7841

1

6,12

278

272

7115

2

4,45

198

193

7115

3

3,28

143

138

72

Элиста

А

3668

1

4,03

179

174

3322

2

2,93

127

121

3322

3

2,33

98

93

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

7,52

344

339

9882

2

5,55

251

246

9882

3

3,97

176

171

75

Ярославль

Б

см. Смоленск

Примечание. В расчете принят коэффициент теплотехнической однородности - 0,95.

Таблица 5.13.4. Расчетная толщина тепловой изоляции из теплоизоляционных плит марки «ТЕРМО» в конструкции тепловой изоляции скатных крыш.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Толщина теплоизоляционного слоя, мм, из плит марки

Толщина плит ТЕРМОЛАЙТ+ и ТЕРМОСТЕНА при толщине наружного слоя плит ТЕРМОВЕНТ 40 мм

ТЕРМОЛАЙТ ТЕРМОСТЕНА+ ТЕРМОВЕНТ

ТЕРМОЛАЙТ+ ТЕРМОСТЕНА

1

2

3

4

5

6

7

8

9

1

Архангельск

Б

6426

1

5,41

260

254

215

5667

2

3,87

183

179

140

5667

3

2,92

137

134

95

2

Астрахань

А

3540

1

3,97

175

171

132

3206

2

2,88

125

122

83

3206

3

2,30

99

97

58

3

Анадырь

Б

9797

1

7,10

344

337

298

8864

2

5,15

247

241

202

8864

3

3,72

177

173

134

4

Барнаул

А

6343

1

5,37

241

235

196

5680

2

3,87

171

167

128

5680

3

2,92

128

125

86

5

Белгород

А

4183

1

4,29

190

186

147

3801

2

3,12

136

132

93

3801

3

2,45

106

103

64

6

Благовещенск

Б

6889

1

5,64

272

266

227

6235

2

4,09

194

190

151

6235

3

3,06

144

141

102

7

Брянск

Б

4572

1

4,49

214

209

170

4162

2

3,26

153

149

110

4162

3

2,54

118

115

76

8

Братск

А

7370

1

5,89

265

258

219

6623

2

4,25

188

184

145

6623

3

3,16

139

136

97

9

Волгоград

А

3952

1

4,18

185

181

141

3596

2

3,04

132

129

90

3596

3

2,40

104

101

62

10

Вологда

Б

5798

1

5,10

244

239

200

5105

2

3,64

172

168

129

5105

3

2,78

130

127

88

11

Воронеж

А

4528

1

4,46

198

194

155

4136

2

3,25

142

139

100

4136

3

2,53

110

107

68

12

Владимир

Б

5006

1

4,70

225

220

181

4580

2

3,43

161

158

118

4154

3

2,54

118

115

76

13

Владивосток

Б

4684

1

4,54

217

212

173

4292

2

3,32

155

152

113

4292

3

2,57

120

117

78

14

Владикавказ

А

3410

1

3,91

172

168

129

3062

2

2,82

122

119

80

3062

3

2,27

97

95

56

15

Грозный

А

3056

1

3,73

164

160

121

2736

2

2,69

116

113

74

2736

3

2,18

94

91

52

16

Екатеринбург

А

6210

1

5,31

238

232

193

5520

2

3,81

168

164

125

5520

3

2,88

126

123

84

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

7,49

364

356

317

9666

2

5,47

263

257

218

9666

3

3,92

187

183

144

19

Иркутск

А

7080

1

5,74

258

252

213

6360

2

4,14

183

179

140

6360

3

3,09

136

133

94

20

Ижевск

Б

5905

1

5,15

247

242

203

5239

2

3,70

174

170

131

5239

3

2,81

132

129

90

21

Йошкар-Ола

Б

5742

1

5,07

243

238

199

5082

2

3,63

171

167

128

5082

3

2,77

130

127

88

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

4,02

191

186

147

3262

2

2,90

135

132

93

3262

3

2,32

107

104

65

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

5,47

245

239

200

6075

2

4,03

178

174

135

6075

3

3,02

133

129

90

26

Вятка

Б

5660

1

5,03

241

236

197

4967

2

3,59

169

165

126

4967

3

2,74

128

125

86

27

Кострома

Б

5528

1

4,96

237

231

188

4862

2

3,54

166

162

118

4862

3

2,72

126

123

80

28

Краснодар

А

2682

1

3,54

155

152

113

2384

2

2,55

109

107

68

2384

3

2,10

89

87

48

29

Красноярск

А

6575

1

5,49

246

240

201

5873

2

3,95

174

170

131

5873

3

2,97

130

127

88

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

4,42

210

206

167

4039

2

3,22

150

147

108

4039

3

2,51

117

114

75

32

Кызыл

А

7875

1

6,14

276

270

231

7425

2

4,57

203

198

159

7425

3

3,36

148

145

106

33

Липецк

А

4703

1

4,55

202

198

159

4301

2

3,32

145

142

103

4301

3

2,58

112

109

70

34

Магадан

Б

7805

1

6,10

295

288

249

7229

2

4,49

214

209

170

7229

3

3,31

156

153

114

35

Махачкала

А

2560

1

3,48

152

149

110

2264

2

2,51

107

104

65

2264

3

2,07

88

86

47

36

Москва

Б

5027

1

4,71

225

220

181

4601

2

3,44

162

158

119

4601

3

2,65

124

121

82

37

Мурманск

Б

6380

1

5,39

259

253

214

5830

2

3,93

186

182

143

5830

3

2,96

139

136

97

38

Нальчик

А

3259

1

3,83

169

165

126

2923

2

2,77

119

116

77

2923

3

2,23

96

93

54

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,66

223

218

179

4486

2

3,39

159

156

117

4486

3

2,62

122

119

80

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

5,45

244

239

199

5834

2

3,93

174

170

130

5834

3

2,96

130

127

88

43

Оренбург

А

5515

1

4,96

221

216

177

4909

2

3,56

156

153

114

4909

3

2,73

119

116

77

44

Орел

Б

4654

1

4,53

216

211

172

4244

2

3,30

154

151

112

4244

3

2,56

119

116

77

45

Пенза

А

5072

1

4,74

211

206

167

4658

2

3,46

152

148

109

4658

3

2,66

116

113

74

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,96

175

171

132

3181

2

2,87

124

121

82

3181

3

2,30

99

96

57

51

Рязань

Б

4888

1

4,64

222

217

178

4472

2

3,39

159

155

116

4472

3

2,62

122

119

80

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,58

204

199

160

4371

2

3,35

146

143

104

4371

3

2,59

113

110

71

56

Салехард

Б

9461

1

6,93

336

329

289

8585

2

5,03

241

236

197

8585

3

3,65

173

170

130

57

Смоленск

Б

4816

1

4,61

220

215

176

4386

2

3,35

157

154

115

4386

3

2,60

121

118

79

58

Ставрополь

А

3209

1

3,80

168

164

125

2873

2

2,75

118

116

76

2873

3

2,22

95

93

54

59

Сыктывкар

Б

6566

1

5,48

264

258

219

5831

2

3,93

186

182

143

5831

3

2,96

139

136

97

60

Тамбов

А

4764

1

4,58

204

199

160

4362

2

3,34

146

143

104

4362

3

2,59

113

110

71

61

Тверь

Б

5014

1

4,71

225

220

181

4578

2

3,43

161

157

118

4578

3

2,64

123

121

81

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

5,00

223

218

179

4961

2

3,58

157

154

115

4961

3

2,74

120

117

78

66

Улан-Уде

А

7442

1

5,92

266

260

221

6731

2

4,29

190

186

147

6731

3

3,18

140

137

98

67

Уфа

А

5517

1

4,96

221

216

177

5091

2

3,64

160

156

117

5091

3

2,77

121

118

79

68

Хабаровск

Б

6393

1

5,40

259

254

214

5760

2

3,90

185

181

142

5760

3

2,94

138

135

96

69

Чебоксары

Б

5620

1

5,01

240

235

196

4969

2

3,59

169

165

126

4969

3

2,74

128

125

86

70

Челябинск

Б

5995

1

5,20

249

244

205

5341

2

3,74

176

172

133

5341

3

2,84

133

130

91

71

Чита

А

7841

1

6,12

276

269

230

7115

2

4,45

198

193

154

7115

3

3,28

145

141

102

72

Элиста

А

3668

1

4,03

178

174

135

3322

2

2,93

127

124

85

3322

3

2,33

100

98

59

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

7,52

341

333

294

9882

2

5,55

249

243

204

9882

3

3,97

177

173

134

75

Ярославль

Б

см. Смоленск

Примечание.

1. В расчете принят коэффициент теплотехнической однородности - 0,9.

2. В графе 9 указана толщина теплоизоляционного слоя в конструкции утепления скатных крыш из плит марки «ТЕРМОЛАЙТ+» и «ТЕРМОСТЕНА» с наружным слоем из плит марки «ТЕРМОВЕНТ» толщиной 40 мм. При применении плит «ТЕРМОЛАЙТ» или «ТЕРМОСТЕНА+» в качестве внутреннего слоя и «ТЕРМОВЕНТ» в качестве наружного, толщину плит «ТЕРМОЛАЙТ» или «ТЕРМОСТЕНА+», указанную в графе 7, следует уменьшить на толщину применяемой плиты «ТЕРМОВЕНТ».

Таблица 5.13.5. Расчетная толщина тепловой изоляции из плит марки «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ», «ТЕРМОМОНОЛИТ» в конструкции утепления покрытия из профилированного металлического листа с кровлей из профилированного металлического листа.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОЛАЙТ+, ТЕРМОСТЕНА

ТЕРМОСТЕНА+, ТЕРМОМОНОЛИТ, ТЕРМОВЕНТ

Толщина изоляции, мм

1

2

3

4

5

6

7

8

1

Архангельск

Б

5667

2

3,87

220

225

5667

3

2,92

164

168

2

Астрахань

А

3206

2

2,88

151

155

3206

3

2,30

119

122

3

Анадырь

Б

8864

2

5,15

295

302

8864

3

3,72

211

216

4

Барнаул

А

5680

2

3,87

205

210

5680

3

2,92

153

157

5

Белгород

А

3801

2

3,12

164

168

3801

3

2,45

127

131

6

Благовещенск

Б

6235

2

4,09

233

239

6235

3

3,06

172

176

7

Брянск

Б

4162

2

3,26

185

189

4162

3

2,54

142

145

8

Братск

А

6623

2

4,25

226

231

6623

3

3,16

166

170

9

Волгоград

А

3596

2

3,04

160

163

3596

3

2,40

125

128

10

Вологда

Б

5105

2

3,64

207

211

5105

3

2,78

156

159

11

Воронеж

А

4136

2

3,25

171

176

4136

3

2,53

132

135

12

Владимир

Б

4580

2

3,43

194

199

4154

3

2,54

142

145

13

Владивосток

Б

4292

2

332

188

192

4292

3

2,57

144

147

14

Владикавказ

А

3062

2

2,82

148

152

3062

3

2,27

117

120

15

Грозный

А

2736

2

2,69

141

144

2736

3

2,18

113

116

16

Екатеринбург

А

5520

2

3,81

202

207

5520

3

2,88

151

155

17

Иваново

Б

см. Владимир

18

Игарка

Б

9666

2

5,47

314

321

9666

3

3,92

223

228

19

Иркутск

А

6360

2

4,14

220

225

6360

3

3,09

162

166

20

Ижевск

Б

5239

2

3,70

210

215

5239

3

2,81

158

161

21

Йошкар-Ола

Б

5082

2

3,63

206

211

5082

3

2,77

156

159

22

Казань

Б

см. Вологда

23

Калининград

Б

3262

2

2,90

163

167

3262

3

2,32

129

132

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6075

2

4,03

214

219

6075

3

3,02

159

162

26

Вятка

Б

4967

2

3,59

203

208

4967

3

2,74

154

157

27

Кострома

Б

4862

2

3,54

199

203

4862

3

2,72

150

153

28

Краснодар

А

2384

2

2,55

133

136

2384

3

2,10

108

111

29

Красноярск

А

5873

2

3,95

209

215

5873

3

2,97

156

160

30

Курган

А

см. Барнаул

31

Курск

Б

4039

2

3,22

182

186

4039

3

2,51

140

143

32

Кызыл

А

7425

2

4,57

243

249

7425

3

3,36

177

181

33

Липецк

А

4301

2

3,32

175

179

4301

3

2,58

134

138

34

Магадан

Б

7229

2

4,49

257

262

7229

3

3,31

187

191

35

Махачкала

А

2264

2

2,51

130

134

2264

3

2,07

106

109

36

Москва

Б

4601

2

3,44

195

199

4601

3

2,65

149

152

37

Мурманск

Б

5830

2

3,93

224

229

5830

3

2,96

167

170

38

Нальчик

А

2923

2

2,77

145

148

2923

3

2,23

115

118

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4486

2

3,39

192

197

4486

3

2,62

147

150

41

Новосибирск

А

см. Кемерово

42

Омск

А

5834

2

3,93

209

214

5834

3

2,96

155

159

43

Оренбург

А

4909

2

3,56

188

193

4909

3

2,73

143

146

44

Орел

Б

4244

2

3,30

186

191

4244

3

2,56

143

147

45

Пенза

А

4658

2

3,46

183

187

4658

3

2,66

139

143

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3181

2

2,87

151

154

3181

3

2,30

119

122

51

Рязань

Б

4472

2

3,39

192

196

4472

3

2,62

147

150

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4371

2

3,35

177

181

4371

3

2,59

135

139

56

Салехард

Б

8585

2

5,03

288

295

8585

3

3,65

207

212

57

Смоленск

Б

4386

2

3,35

190

194

4386

3

2,60

145

149

58

Ставрополь

А

2873

2

2,75

144

147

2873

3

2,22

115

118

59

Сыктывкар

Б

5831

2

3,93

224

229

5831

3

2,96

167

170

60

Тамбов

А

4362

2

3,34

176

181

4362

3

2,59

135

138

61

Тверь

Б

4578

2

3,43

194

199

4578

3

2,64

148

152

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

4961

2

3,58

189

194

4961

3

2,74

143

147

66

Улан-Уде

А

6731

2

4,29

228

234

6731

3

3,18

167

172

67

Уфа

А

5091

2

3,64

192

197

5091

3

2,77

145

149

68

Хабаровск

Б

5760

2

3,90

222

227

5760

3

2,94

166

169

69

Чебоксары

Б

4969

2

3,59

204

208

4969

3

2,74

154

157

70

Челябинск

Б

5341

2

3,74

212

217

5341

3

2,84

159

163

71

Чита

А

7115

2

4,45

237

242

7115

3

3,28

173

177

72

Элиста

А

3322

2

2,93

154

157

3322

3

2,33

121

124

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

9882

2

5,55

297

304

9882

3

3,97

211

216

75

Ярославль

Б

см. Смоленск

Примечание. В расчете принят коэффициент теплотехнической однородности 0,75.

Таблица 5.13.6. Расчетная толщина тепловой изоляции из плит марки «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОСЭНДВИЧ К», «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В» с верхним слоем из плит марки «ТЕРМОКРОВЛЯ В+» толщиной 20 мм в конструкции утепления покрытия из профилированного металлического листа с рулонной кровлей.

№ п/п

Город РФ

Условия эксплуатации

ГСОП

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОКРОВЛЯ Н

ТЕРМОПОЛ

ТЕРМОКРОВЛЯ, ТЕРМОСЭНДВИЧ К

ТЕРМОКРОВЛЯ В

Толщина теплоизоляционного слоя, мм

1

2

3

4

5

6

7

8

9

10

1

Архангельск

Б

5667

2

3,87

159

163

166

169

5667

3

2,92

116

118

121

123

2

Астрахань

А

3206

2

2,88

103

105

107

117

3206

3

2,30

79

80

82

90

3

Анадырь

Б

8864

2

5,15

221

226

231

235

8864

3

3,72

154

158

161

164

4

Барнаул

А

5680

2

3,87

147

151

154

168

5680

3

2,92

107

109

112

122

5

Белгород

А

3801

2

3,12

113

116

119

129

3801

3

2,45

85

87

89

97

6

Благовещенск

Б

6235

2

4,09

170

174

178

181

6235

3

3,06

122

125

128

130

7

Брянск

Б

4162

2

3,26

130

133

136

138

4162

3

2,54

97

99

102

104

8

Братск

А

6623

2

4,25

165

168

172

188

6623

3

3,16

117

120

123

134

9

Волгоград

А

3596

2

3,04

110

112

115

125

3596

3

2,40

83

85

87

95

10

Вологда

Б

5105

2

3,64

148

151

155

158

5105

3

2,78

109

111

113

116

11

Воронеж

А

4136

2

3,25

120

122

125

136

4136

3

2,53

89

91

93

102

12

Владимир

Б

4580

2

3,43

138

141

144

147

4154

3

2,54

97

99

101

104

13

Владивосток

Б

4292

2

3,32

132

135

138

141

4292

3

2,57

99

101

103

105

14

Владикавказ

А

3062

2

2,82

100

102

105

114

3062

3

2,27

77

79

81

88

15

Грозный

А

2736

2

2,69

94

96

99

107

2736

3

2,18

73

75

77

84

16

Екатеринбург

А

5520

2

3,81

145

148

151

165

5520

3

2,88

105

107

110

119

17

Иваново

Б

см. Владимир

18

Игарка

Б

9666

2

5,47

237

242

247

252

9666

3

3,92

164

168

171

175

19

Иркутск

А

6360

2

4,14

160

164

167

182

6360

3

3,09

114

117

120

130

20

Ижевск

Б

5239

2

3,70

151

154

157

161

5239

3

2,81

110

113

115

118

21

Йошкар-Ола

Б

5082

2

3,63

148

151

154

157

5082

3

2,77

108

111

113

116

22

Казань

Б

см. Вологда

23

Калининград

Б

3262

2

2,90

113

115

117

120

3262

3

2,32

86

88

90

92

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6075

2

4,03

155

158

162

176

6075

3

3,02

111

114

116

127

26

Вятка

Б

4967

2

3,59

146

149

152

155

4967

3

2,74

107

109

112

114

27

Кострома

Б

4862

2

3,54

142

145

148

151

4862

3

2,72

104

107

109

111

28

Краснодар

А

2384

2

2,55

88

90

92

100

2384

3

2,10

69

71

73

79

29

Красноярск

А

5873

2

3,95

151

154

158

172

5873

3

2,97

109

111

114

124

30

Курган

А

см. Барнаул

31

Курск

Б

4039

2

3,22

128

130

133

136

4039

3

2,51

96

98

100

102

32

Кызыл

А

7425

2

4,57

179

183

187

204

7425

3

3,36

126

129

132

144

33

Липецк

А

4301

2

3,32

123

125

128

140

4301

3

2,58

91

93

95

104

34

Магадан

Б

7229

2

4,49

189

193

198

202

7229

3

3,31

134

137

140

143

35

Махачкала

А

2264

2

2,51

86

88

90

98

2264

3

2,07

68

70

71

77

36

Москва

Б

4601

2

3,44

138

141

144

147

4601

3

2,65

103

105

107

109

37

Мурманск

Б

5830

2

3,93

162

166

169

173

5830

3

2,96

118

120

123

125

38

Нальчик

А

2923

2

2,77

98

100

102

111

2923

3

2,23

75

77

79

86

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4486

2

3,39

136

139

142

145

4486

3

2,62

101

103

106

108

41

Новосибирск

А

см. Кемерово

42

Омск

А

5834

2

3,93

150

154

157

171

5834

3

2,96

108

111

113

124

43

Оренбург

А

4909

2

3,56

134

137

140

152

4909

3

2,73

98

100

102

112

44

Орел

Б

4244

2

3,30

132

134

137

140

4244

3

2,56

98

100

103

105

45

Пенза

А

4658

2

3,46

129

132

135

147

4658

3

2,66

95

97

100

108

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3181

2

2,87

102

105

107

116

3181

3

2,30

78

80

82

89

51

Рязань

Б

4472

2

3,39

136

139

142

145

4472

3

2,62

101

103

105

108

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4371

2

3,35

124

127

130

141

4371

3

2,59

92

94

96

105

56

Салехард

Б

8585

2

5,03

216

220

225

230

8585

3

3,65

151

154

157

161

57

Смоленск

Б

4386

2

3,35

134

137

140

143

4386

3

2,60

100

102

104

107

58

Ставрополь

А

2873

2

2,75

97

99

101

110

2873

3

2,22

75

77

78

85

59

Сыктывкар

Б

5831

2

3,93

162

166

169

173

5831

3

2,96

118

120

123

125

60

Тамбов

А

4362

2

3,34

124

126

129

141

4362

3

2,59

92

94

96

105

61

Тверь

Б

4578

2

3,43

138

141

144

147

4578

3

2,64

102

105

107

109

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

4961

2

3,58

134

138

141

153

4961

3

2,74

99

101

103

112

66

Улан-Уде

А

6731

2

4,29

166

170

174

190

6731

3

3,18

119

121

124

135

67

Уфа

А

5091

2

3,64

137

140

143

156

5091

3

2,77

100

102

105

114

68

Хабаровск

Б

5760

2

3,90

161

164

168

171

5760

3

2,94

117

119

122

124

69

Чебоксары

Б

4969

2

3,59

146

149

152

155

4969

3

2,74

107

109

112

114

70

Челябинск

Б

5341

2

3,74

153

156

159

163

5341

3

2,84

112

114

116

119

71

Чита

А

7115

2

4,45

173

177

182

198

7115

3

3,28

123

126

129

140

72

Элиста

А

3322

2

2,93

105

107

110

119

3322

3

2,33

80

82

84

91

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

9882

2

5,55

224

229

234

255

9882

3

3,97

154

158

161

176

75

Ярославль

Б

см. Смоленск

Примечания: 1. В расчете принят коэффициент теплотехнической однородности - 0,95.

2. Толщина плит марки ТЕРМОКРОВЛЯ В+ 20 мм.

Таблица 5.13.7. Расчетная толщина тепловой изоляции из теплоизоляционных плит марки «ТЕРМО» в конструкции утепления чердачного перекрытия из железобетонной сплошной плиты или многопустотного настила.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Вид перекрытия

Железобетонная плита

Многопустотный настил

Толщина теплоизоляционного слоя, мм, из плит марки

ТЕРМОЛАЙТ+ ТЕРМОСТЕНА

ТЕРМОЛАЙТ, ТЕРМОСТЕНА+, ТЕРМОМОНОЛИТ, ТЕРМОВЕНТ

ТЕРМОЛАЙТ+ ТЕРМОСТЕНА

ТЕРМОЛАЙТ, ТЕРМОСТЕНА+, ТЕРМОМОНОЛИТ, ТЕРМОВЕНТ

1

2

3

4

5

6

7

8

9

10

1

Архангельск

Б

6426

1

4,79

141

147

215

220

5667

2

3,28

91

95

139

142

5667

3

2,13

57

60

83

85

2

Астрахань

А

3540

1

3,49

133

140

138

144

3206

2

2,42

86

90

88

92

3206

3

1,64

54

56

53

55

3

Анадырь

Б

9797

1

6,31

199

209

291

297

8864

2

4,40

131

137

195

200

8864

3

2,77

80

84

115

117

4

Барнаул

А

6343

1

4,75

141

147

197

206

5680

2

3,29

91

95

128

134

5680

3

2,14

57

60

76

79

5

Белгород

А

4183

1

3,78

133

140

151

159

3801

2

2,63

86

90

98

102

3801

3

1,76

54

56

58

61

6

Благовещенск

Б

6889

1

5,00

199

209

225

230

6235

2

3,48

131

137

149

153

6235

3

2,25

80

84

89

91

7

Брянск

Б

4572

1

3,96

141

147

173

177

4162

2

2,76

91

95

113

116

4162

3

1,83

57

60

68

69

8

Братск

А

7370

1

5,22

133

140

218

229

6623

2

3,62

86

90

144

151

6623

3

2,32

54

56

85

89

9

Волгоград

А

3952

1

3,68

199

209

147

154

3596

2

2,56

131

137

94

99

3596

3

1,72

80

84

56

59

10

Вологда

Б

5798

1

4,51

141

147

201

205

5105

2

3,09

91

95

130

132

5105

3

2,02

57

60

77

79

11

Воронеж

А

4528

1

3,94

133

140

159

166

4136

2

2,75

86

90

103

108

4136

3

1,83

54

56

61

64

12

Владимир

Б

5006

1

4,15

141

147

183

187

4580

2

2,90

91

95

120

123

4154

3

1,83

57

60

68

69

13

Владивосток

Б

4684

1

4,01

133

140

176

179

4292

2

2,80

86

90

115

118

4292

3

1,86

54

56

69

71

14

Владикавказ

А

3410

1

3,43

141

147

135

142

3062

2

2,37

91

95

86

90

3062

3

1,61

57

60

51

54

15

Грозный

А

3056

1

3,28

133

140

128

134

2736

2

2,26

86

90

80

84

2736

3

1,55

54

56

48

51

16

Екатеринбург

А

6210

1

4,69

199

209

194

203

5520

2

3,23

131

137

126

132

5520

3

2,10

80

84

74

78

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

6,66

314

321

308

315

9666

2

4,68

215

220

209

214

9666

3

2,93

129

132

123

126

19

Иркутск

А

7080

1

5,09

218

228

212

222

6360

2

3,53

145

152

139

146

6360

3

2,27

88

92

82

86

20

Ижевск

Б

5905

1

4,56

209

214

203

208

5239

2

3,13

138

141

132

135

5239

3

2,05

84

86

79

80

21

Йошкар-Ола

Б

5742

1

4,48

205

210

199

204

5082

2

3,08

135

138

129

132

5082

3

2,02

83

85

77

79

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

3,54

158

162

152

156

3262

2

2,44

103

105

97

99

3262

3

1,65

65

66

59

60

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

4,84

206

216

201

210

6075

2

3,43

140

147

135

141

6075

3

2,22

85

89

80

83

26

Вятка

Б

5660

1

4,45

203

208

198

202

4967

2

3,04

133

136

127

130

4967

3

1,99

82

84

76

78

27

Кострома

Б

5528

1

4,39

200

205

195

199

4862

2

3,00

131

134

125

128

4862

3

1,97

81

82

75

77

28

Краснодар

А

2682

1

3,11

125

131

120

126

2384

2

2,13

80

84

75

78

2384

3

1,48

51

53

45

47

29

Красноярск

А

6575

1

4,86

207

217

202

211

5873

2

3,36

137

144

132

138

5873

3

2,17

83

87

78

81

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

3,90

176

180

170

174

4039

2

2,71

117

119

111

113

4039

3

1,81

72

74

67

68

32

Кызыл

А

7875

1

5,44

234

246

229

240

7425

2

3,90

162

170

157

164

7425

3

2,49

98

102

92

96

33

Липецк

А

4703

1

4,02

168

176

162

170

4301

2

2,81

111

117

106

111

4301

3

1,86

68

72

63

66

34

Магадан

Б

7805

1

5,41

252

257

246

251

7229

2

3,83

173

176

167

170

7229

3

2,45

104

107

99

101

35

Махачкала

А

2560

1

3,05

123

129

117

123

2264

2

2,09

78

82

73

76

2264

3

1,45

49

52

44

46

36

Москва

Б

5027

1

4,16

189

193

183

187

4601

2

2,91

127

129

121

123

4601

3

1,92

78

80

72

74

37

Мурманск

Б

6380

1

4,77

220

224

214

218

5830

2

3,34

148

151

142

145

5830

3

2,17

90

92

85

86

38

Нальчик

А

3259

1

3,37

138

144

132

138

2923

2

2,32

89

93

83

87

2923

3

1,58

56

58

50

52

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,12

187

191

181

185

4486

2

2,87

125

127

119

121

4486

3

1,90

77

79

71

73

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

4,82

206

215

200

210

5834

2

3,34

136

143

131

137

5834

3

2,17

83

87

77

81

43

Оренбург

А

5515

1

4,38

185

194

179

188

4909

2

3,02

121

127

116

121

4909

3

1,98

74

78

69

72

44

Орел

Б

4654

1

3,99

181

185

175

179

4244

2

2,79

120

123

114

117

4244

3

1,85

75

76

69

70

45

Пенза

А

5072

1

4,18

176

184

170

178

4658

2

2,93

117

123

112

117

4658

3

1,93

72

75

66

69

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,49

143

150

138

144

3181

2

2,41

93

97

88

92

3181

3

1,64

58

61

52

55

51

Рязань

Б

4888

1

4,10

186

190

180

184

4472

2

2,87

124

127

118

121

4472

3

1,89

77

79

71

73

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,04

169

177

164

171

4371

2

2,83

112

118

107

112

4371

3

1,87

69

72

64

67

56

Салехард

Б

9461

1

6,16

289

295

283

289

8585

2

4,30

196

201

190

195

8585

3

2,72

118

121

112

115

57

Смоленск

Б

4816

1

4,07

184

188

179

183

4386

2

2,84

123

125

117

120

4386

3

1,88

76

78

70

72

58

Ставрополь

А

3209

1

3,34

136

143

131

137

2873

2

2,31

88

92

83

86

2873

3

1,57

55

58

50

52

59

Сыктывкар

Б

6566

1

4,85

224

229

218

223

5831

2

3,34

148

151

142

145

5831

3

2,17

90

92

85

86

60

Тамбов

А

4764

1

4,04

169

177

164

171

4362

2

2,83

112

118

107

112

4362

3

1,87

69

72

64

67

61

Тверь

Б

5014

1

4,16

189

193

183

187

4578

2

2,90

126

129

120

123

4578

3

1,92

78

80

72

74

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

4,42

187

196

181

190

4961

2

3,04

122

128

117

122

4961

3

1,99

75

78

69

72

66

Улан-Уде

А

7442

1

5,25

225

236

220

230

6731

2

3,66

151

158

146

152

6731

3

2,35

91

95

86

90

67

Уфа

А

5517

1

4,38

185

194

179

188

5091

2

3,08

124

130

119

124

5091

3

2,02

76

79

70

74

68

Хабаровск

Б

6393

1

4,78

220

225

214

219

5760

2

3,32

147

150

141

144

5760

3

2,15

90

92

84

86

69

Чебоксары

Б

5620

1

4,43

202

207

197

201

4969

2

3,04

133

136

127

130

4969

3

1,99

82

84

76

78

70

Челябинск

Б

5995

1

4,60

211

216

205

210

5341

2

3,17

139

143

134

137

5341

3

2,07

85

87

80

81

71

Чита

А

7841

1

5,43

234

245

228

239

7115

2

3,79

157

165

152

159

7115

3

2,42

95

99

89

93

72

Элиста

А

3668

1

3,55

146

153

141

147

3322

2

2,46

95

100

90

94

3322

3

1,66

59

62

54

56

73

Южно- Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

6,69

293

307

287

301

9882

2

4,76

202

212

197

206

9882

3

2,98

121

126

115

121

75

Ярославль

Б

см. Смоленск

Примечания. 1. Толщина теплоизоляционного слоя рассчитана для чердачного перекрытия проходного чердака при коэффициенте теплотехнической однородности 0,9.

2. Толщина железобетонной плиты 100 мм, толщина многопустотного настила 250 мм.

Таблица 5.13.8. Расчетная толщина тепловой изоляции из теплоизоляционных плит марок «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ» с цементной стяжкой в конструкции утепления чердачного перекрытия (холодный чердак) из железобетонной плиты толщиной 100 мм.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОКРОВЛЯ Н

ТЕРМОПОЛ

ТЕРМОКРОВЛЯ

Толщина теплоизоляционного слоя, мм

1

2

3

4

5

6

7

8

9

1

Архангельск

Б

6426

1

4,79

216

221

226

5667

2

3,28

143

146

150

5667

3

2,13

89

91

93

2

Астрахань

А

3540

1

3,49

143

146

149

3206

2

2,42

94

96

99

3206

3

1,64

60

61

63

3

Анадырь

Б

9797

1

6,31

290

296

302

8864

2

4,40

198

202

206

8864

3

2,77

120

122

125

4

Барнаул

А

6343

1

4,75

200

204

209

5680

2

3,29

133

136

140

5680

3

2,14

82

84

86

5

Белгород

А

4183

1

3,78

156

159

163

3801

2

2,63

104

106

108

3801

3

1,76

65

67

68

6

Благовещенск

Б

6889

1

5,00

226

231

236

6235

2

3,48

153

156

160

6235

3

2,25

94

96

98

7

Брянск

Б

4572

1

3,96

176

180

184

4162

2

2,76

118

120

123

4162

3

1,83

74

76

77

8

Братск

А

7370

1

5,22

221

226

231

6623

2

3,62

148

152

155

6623

3

2,32

91

93

95

9

Волгоград

А

3952

1

3,68

151

154

158

3596

2

2,56

100

103

105

3596

3

1,72

64

65

66

10

Вологда

Б

5798

1

4,51

203

207

212

5105

2

3,09

134

137

140

5105

3

2,02

83

85

87

11

Воронеж

А

4528

1

3,94

163

167

170

4136

2

2,75

109

111

114

4136

3

1,83

68

70

72

12

Владимир

Б

5006

1

4,15

185

189

194

4580

2

2,90

125

128

130

4154

3

1,83

74

76

77

13

Владивосток

Б

4684

1

4,01

178

182

186

4292

2

2,80

120

123

125

4292

3

1,86

75

77

79

14

Владикавказ

А

3410

1

3,43

140

143

146

3062

2

2,37

92

94

96

3062

3

1,61

59

60

61

15

Грозный

А

3056

1

3,28

133

136

139

2736

2

2,26

87

89

91

2736

3

1,55

56

57

58

16

Екатеринбург

А

6210

1

4,69

197

202

206

5520

2

3,23

131

134

137

5520

3

2,10

81

83

85

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

6,66

307

313

320

9666

2

4,68

211

216

220

9666

3

2,93

127

130

133

19

Иркутск

А

7080

1

5,09

215

220

225

6360

2

3,53

144

147

151

6360

3

2,27

89

91

93

20

Ижевск

Б

5905

1

4,56

205

210

214

5239

2

3,13

136

139

142

5239

3

2,05

85

86

88

21

Йошкар-Ола

Б

5742

1

4,48

201

206

210

5082

2

3,08

133

136

139

5082

3

2,02

83

85

87

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

3,54

156

159

163

3262

2

2,44

103

105

107

3262

3

1,65

65

67

68

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

4,84

204

208

213

6075

2

3,43

140

143

146

6075

3

2,22

86

88

90

26

Вятка

Б

5660

1

4,45

200

204

208

4967

2

3,04

131

134

137

4967

3

1,99

82

84

86

27

Кострома

Б

5528

1

4,39

197

201

205

4862

2

3,00

130

133

135

4862

3

1,97

81

83

84

28

Краснодар

А

2682

1

3,11

125

128

131

2384

2

2,13

81

83

85

2384

3

1,48

53

54

55

29

Красноярск

А

6575

1

4,86

204

209

214

5873

2

3,36

136

140

143

5873

3

2,17

84

86

88

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

3,90

173

177

181

4039

2

2,71

116

118

121

4039

3

1,81

73

75

76

32

Кызыл

А

7875

1

5,44

231

236

242

7425

2

3,90

161

165

168

7425

3

2,49

98

100

103

33

Липецк

А

4703

1

4,02

166

170

174

4301

2

2,81

111

114

117

4301

3

1,86

70

72

73

34

Магадан

Б

7805

1

5,41

246

252

257

7229

2

3,83

170

174

177

7229

3

2,45

104

106

108

35

Махачкала

А

2560

1

3,05

123

126

128

2264

2

2,09

79

81

83

2264

3

1,45

51

53

54

36

Москва

Б

5027

1

4,16

186

190

194

4601

2

2,91

125

128

131

4601

3

1,92

78

80

82

37

Мурманск

Б

6380

1

4,77

215

220

225

5830

2

3,34

146

149

152

5830

3

2,17

90

92

94

38

Нальчик

А

3259

1

3,37

137

140

143

2923

2

2,32

90

92

94

2923

3

1,58

57

59

60

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,12

184

188

192

4486

2

2,87

123

126

129

4486

3

1,90

77

79

81

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

4,82

203

208

212

5834

2

3,34

136

139

142

5834

3

2,17

84

86

88

43

Оренбург

А

5515

1

4,38

183

187

191

4909

2

3,02

121

124

127

4909

3

1,98

75

77

79

44

Орел

Б

4654

1

3,99

178

182

186

4244

2

2,79

119

122

124

4244

3

1,85

75

77

78

45

Пенза

А

5072

1

4,18

174

178

182

4658

2

2,93

117

120

123

4658

3

1,93

73

75

77

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,49

142

146

149

3181

2

2,41

94

96

98

3181

3

1,64

60

61

63

51

Рязань

Б

4888

1

4,10

183

187

191

4472

2

2,87

123

126

128

4472

3

1,89

77

79

81

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,04

168

171

175

4371

2

2,83

113

115

118

4371

3

1,87

71

72

74

56

Салехард

Б

9461

1

6,16

283

289

295

8585

2

4,30

193

197

201

8585

3

2,72

117

120

122

57

Смоленск

Б

4816

1

4,07

181

185

189

4386

2

2,84

122

124

127

4386

3

1,88

76

78

80

58

Ставрополь

А

3209

1

3,34

136

139

142

2873

2

2,31

89

91

93

2873

3

1,57

57

58

60

59

Сыктывкар

Б

6566

1

4,85

219

224

229

5831

2

3,34

146

149

153

5831

3

2,17

90

92

94

60

Тамбов

А

4764

1

4,04

168

171

175

4362

2

2,83

112

115

118

4362

3

1,87

70

72

74

61

Тверь

Б

5014

1

4,16

186

190

194

4578

2

2,90

125

128

130

4578

3

1,92

78

80

82

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

4,42

184

189

193

4961

2

3,04

122

125

128

4961

3

1,99

76

78

79

66

Улан-Уде

А

7442

1

5,25

222

227

232

6731

2

3,66

150

153

157

6731

3

2,35

92

94

96

67

Уфа

А

5517

1

4,38

183

187

191

5091

2

3,08

124

127

130

5091

3

2,02

77

79

81

68

Хабаровск

Б

6393

1

4,78

216

220

225

5760

2

3,32

145

148

151

5760

3

2,15

90

92

94

69

Чебоксары

Б

5620

1

4,43

199

203

207

4969

2

3,04

132

134

137

4969

3

1,99

82

84

86

70

Челябинск

Б

5995

1

4,60

207

212

216

5341

2

3,17

138

141

144

5341

3

2,07

86

87

89

71

Чита

А

7841

1

5,43

230

236

241

7115

2

3,79

156

160

163

7115

3

2,42

95

98

100

72

Элиста

А

3668

1

3,55

145

149

152

3322

2

2,46

96

98

100

3322

3

1,66

61

62

64

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

6,69

287

294

301

9882

2

4,76

200

205

209

9882

3

2,98

120

123

126

75

Ярославль

Б

см. Смоленск

Примечание: В расчете принят коэффициент теплотехнической однородности - 0,95.

Таблица 5.13.9. Расчетная толщина тепловой изоляции из теплоизоляционных плит марок «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ» с цементной стяжкой в конструкции утепления чердачного перекрытия (холодный чердак) из многопустотного настила толщиной 250 мм.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОКРОВЛЯ Н

ТЕРМОПОЛ

ТЕРМОКРОВЛЯ

Толщина теплоизоляционного слоя, мм

1

2

3

4

5

6

7

8

9

1

Архангельск

Б

6426

1

4,79

211

215

220

5667

2

3,28

138

141

144

5667

3

2,13

83

85

87

2

Астрахань

А

3540

1

3,49

137

140

144

3206

2

2,42

89

91

93

3206

3

1,64

55

56

57

3

Анадырь

Б

9797

1

6,31

284

290

297

8864

2

4,40

192

196

200

8864

3

2,77

114

117

119

4

Барнаул

А

6343

1

4,75

194

199

203

5680

2

3,29

128

131

134

5680

3

2,14

77

79

81

5

Белгород

А

4183

1

3,78

150

154

157

3801

2

2,63

98

100

103

3801

3

1,76

60

61

63

6

Благовещенск

Б

6889

1

5,00

221

226

230

6235

2

3,48

147

151

154

6235

3

2,25

89

91

92

7

Брянск

Б

4572

1

3,96

170

174

178

4162

2

2,76

112

115

117

4162

3

1,83

69

70

71

8

Братск

А

7370

1

5,22

215

220

225

6623

2

3,62

143

146

150

6623

3

2,32

86

88

90

9

Волгоград

А

3952

1

3,68

146

149

152

3596

2

2,56

95

97

99

3596

3

1,72

58

60

61

10

Вологда

Б

5798

1

4,51

197

201

206

5105

2

3,09

128

131

134

5105

3

2,02

78

79

81

11

Воронеж

А

4528

1

3,94

157

161

165

4136

2

2,75

104

106

108

4136

3

1,83

63

65

66

12

Владимир

Б

5006

1

4,15

180

184

188

4580

2

2,90

119

122

124

4154

3

1,83

68

70

71

13

Владивосток

Б

4684

1

4,01

173

177

180

4292

2

2,80

114

117

119

4292

3

1,86

70

71

73

14

Владикавказ

А

3410

1

3,43

135

138

141

3062

2

2,37

87

89

91

3062

3

1,61

53

55

56

15

Грозный

А

3056

1

3,28

127

130

133

2736

2

2,26

81

83

85

2736

3

1,55

50

52

53

16

Екатеринбург

А

6210

1

4,69

192

196

201

5520

2

3,23

125

128

131

5520

3

2,10

76

77

79

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

6,66

301

308

314

9666

2

4,68

205

210

214

9666

3

2,93

122

124

127

19

Иркутск

А

7080

1

5,09

209

214

219

6360

2

3,53

139

142

145

6360

3

2,27

83

85

87

20

Ижевск

Б

5905

1

4,56

199

204

208

5239

2

3,13

130

133

136

5239

3

2,05

79

81

82

21

Йошкар-Ола

Б

5742

1

4,48

196

200

204

5082

2

3,08

128

131

133

5082

3

2,02

77

79

81

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

3,54

150

153

157

3262

2

2,44

97

99

101

3262

3

1,65

60

61

62

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

4,84

198

203

208

6075

2

3,43

134

137

140

6075

3

2,22

81

82

84

26

Вятка

Б

5660

1

4,45

194

198

202

4967

2

3,04

126

129

131

4967

3

1,99

76

78

80

27

Кострома

Б

5528

1

4,39

191

195

199

4862

2

3,00

124

127

129

4862

3

1,97

75

77

79

28

Краснодар

А

2682

1

3,11

120

123

125

2384

2

2,13

76

78

79

2384

3

1,48

47

48

49

29

Красноярск

А

6575

1

4,86

199

204

208

5873

2

3,36

131

134

137

5873

3

2,17

79

81

82

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

3,90

167

171

175

4039

2

2,71

110

113

115

4039

3

1,81

67

69

70

32

Кызыл

А

7875

1

5,44

226

231

236

7425

2

3,90

156

159

163

7425

3

2,49

93

95

97

33

Липецк

А

4703

1

4,02

161

165

168

4301

2

2,81

106

109

111

4301

3

1,86

65

66

68

34

Магадан

Б

7805

1

5,41

241

246

251

7229

2

3,83

164

168

171

7229

3

2,45

98

100

102

35

Махачкала

А

2560

1

3,05

117

120

123

2264

2

2,09

74

76

77

2264

3

1,45

46

47

48

36

Москва

Б

5027

1

4,16

180

184

188

4601

2

2,91

120

122

125

4601

3

1,92

73

74

76

37

Мурманск

Б

6380

1

4,77

210

214

219

5830

2

3.34

140

144

147

5830

3

2,17

85

86

88

38

Нальчик

А

3259

1

3,37

132

135

138

2923

2

2,32

84

86

88

2923

3

1,58

52

53

54

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,12

178

182

186

4486

2

2,87

118

120

123

4486

3

1,90

72

73

75

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

4,82

198

202

207

5834

2

3,34

130

133

136

5834

3

2,17

78

80

82

43

Оренбург

А

5515

1

4,38

177

182

186

4909

2

3,02

116

118

121

4909

3

1,98

70

72

73

44

Орел

Б

4654

1

3,99

172

176

180

4244

2

2,79

114

116

119

4244

3

1,85

69

71

72

45

Пенза

А

5072

1

4,18

168

172

176

4658

2

2,93

112

114

117

4658

3

1,93

68

69

71

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,49

137

140

143

3181

2

2,41

88

90

92

3181

3

1,64

54

56

57

51

Рязань

Б

4888

1

4,10

177

181

185

4472

2

2,87

117

120

123

4472

3

1,89

72

73

75

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,04

162

166

170

4371

2

2,83

107

110

112

4371

3

1,87

65

67

68

56

Салехард

Б

9461

1

6,16

277

283

289

8585

2

4,30

187

191

195

8585

3

2,72

111

114

116

57

Смоленск

Б

4816

1

4,07

176

179

183

4386

2

2,84

116

119

121

4386

3

1,88

71

72

74

58

Ставрополь

А

3209

1

3,34

131

134

137

2873

2

2,31

84

85

87

2873

3

1,57

52

53

54

59

Сыктывкар

Б

6566

1

4,85

214

218

223

5831

2

3,34

141

144

147

5831

3

2,17

85

87

88

60

Тамбов

А

4764

1

4,04

162

166

170

4362

2

2,83

107

110

112

4362

3

1,87

65

67

68

61

Тверь

Б

5014

1

4,16

180

184

188

4578

2

2,90

119

122

124

4578

3

1,92

73

74

76

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

4,42

179

183

187

4961

2

3,04

117

119

122

4961

3

1,99

71

72

74

66

Улан-Уде

А

7442

1

5,25

217

222

227

6731

2

3,66

145

148

151

6731

3

2,35

87

89

91

67

Уфа

А

5517

1

4,38

178

182

186

5091

2

3,08

119

121

124

5091

3

2,02

72

73

75

68

Хабаровск

Б

6393

1

4,78

210

215

219

5760

2

3,32

139

142

145

5760

3

2,15

84

86

88

69

Чебоксары

Б

5620

1

4,43

193

197

202

4969

2

3,04

126

129

131

4969

3

1,99

76

78

80

70

Челябинск

Б

5995

1

4,60

201

206

210

5341

2

3,17

132

135

138

5341

3

2,07

80

82

83

71

Чита

А

7841

1

5,43

225

230

235

7115

2

3,79

151

154

158

7115

3

2,42

90

92

94

72

Элиста

А

3668

1

3,55

140

143

146

3322

2

2,46

91

93

95

3322

3

1,66

56

57

58

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

6,69

282

289

295

9882

2

4,76

195

199

204

9882

3

2,98

115

118

120

75

Ярославль

Б

см. Смоленск

Примечание. В расчете принят коэффициент теплотехнической однородности - 0,95.

Таблица 5.13.10. Расчетная толщина тепловой изоляции из плит марки «ТЕРМО» в конструкции утепления перекрытия из железобетонной сплошной плиты или многопустотного настила над холодным подвалом или техподпольем.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Вид перекрытия

Железобетонная плита

Многопустотный настил

Толщина теплоизоляционного слоя, мм, из плит марки

ТЕРМОЛАЙТ+ ТЕРМОСТЕНА

ТЕРМОЛАЙТ, ТЕРМОСТЕНА+, ТЕРМОВЕНТ, ТЕРМОМОНОЛИТ

ТЕРМОЛАЙТ+ ТЕРМОСТЕНА

ТЕРМОЛАЙТ, ТЕРМОСТЕНА+, ТЕРМОВЕНТ, ТЕРМОМОНОЛИТ

1

2

3

4

5

6

7

8

9

10

1

Архангельск

Б

6426

1

4,79

212

217

206

211

5667

2

3,28

137

140

131

134

5667

3

2,13

79

81

73

75

2

Астрахань

А

3540

1

3,49

134

140

129

135

3206

2

2,42

84

88

79

82

3206

3

1,64

48

50

42

44

3

Анадырь

Б

9797

1

6,31

288

294

282

288

8864

2

4,40

193

197

187

191

8864

3

2,77

111

114

105

108

4

Барнаул

А

6343

1

4,75

193

202

187

196

5680

2

3.29

124

130

119

125

5680

3

2,14

71

74

65

68

5

Белгород

А

4183

1

3,78

148

155

142

149

3801

2

2,63

94

98

88

92

3801

3

1,76

53

56

48

50

6

Благовещенск

Б

6889

1

5,00

223

227

217

222

6235

2

3,48

147

150

141

144

6235

3

2,25

85

87

79

81

7

Брянск

Б

4572

1

3,96

170

174

165

168

4162

2

2,76

110

113

105

107

4162

3

1,83

64

66

58

60

8

Братск

А

7370

1

5,22

214

225

209

219

6623

2

3,62

140

147

134

141

6623

3

2,32

80

83

74

78

9

Волгоград

А

3952

1

3,68

143

149

137

144

3596

2

2,56

90

95

85

89

3596

3

1,72

51

54

46

48

10

Вологда

Б

5798

1

4,51

198

202

192

196

5105

2

3,09

127

130

121

124

5105

3

2,02

74

75

68

69

11

Воронеж

А

4528

1

3,94

155

162

149

156

4136

2

2,75

99

104

94

98

4136

3

1,83

56

59

51

53

12

Владимир

Б

5006

1

4,15

180

184

174

178

4580

2

2,90

118

120

112

114

4154

3

1,83

64

66

58

60

13

Владивосток

Б

4684

1

4,01

173

177

167

171

4292

2

2,80

113

115

107

109

4292

3

1,86

65

67

60

61

14

Владикавказ

А

3410

1

3,43

131

138

126

132

3062

2

2,37

82

86

76

80

3062

3

1,61

46

49

41

43

15

Грозный

А

3056

1

3,28

124

130

118

124

2736

2

2,26

76

80

71

74

2736

3

1,55

43

45

38

40

16

Екатеринбург

А

6210

1

4,69

190

199

185

193

5520

2

3,23

122

128

116

122

5520

3

2,10

69

73

64

67

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

6,66

305

312

300

306

9666

2

4,68

207

211

201

205

9666

3

2,93

119

122

113

116

19

Иркутск

А

7080

1

5,09

208

218

203

213

6360

2

3,53

136

142

130

136

6360

3

2,27

77

81

72

75

20

Ижевск

Б

5905

1

4,56

200

205

195

199

5239

2

3,13

129

132

123

126

5239

3

2,05

75

77

69

71

21

Йошкар-Ола

Б

5742

1

4,48

197

201

191

195

5082

2

3,08

126

129

121

123

5082

3

2,02

73

75

68

69

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

3,54

150

153

144

147

3262

2

2,44

95

97

89

91

3262

3

1,65

55

56

49

50

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

4,84

197

206

191

201

6075

2

3,43

131

137

125

131

6075

3

2,22

74

78

69

72

26

Вятка

Б

5660

1

4,45

195

199

189

193

4967

2

3,04

124

127

119

121

4967

3

1,99

72

74

66

68

27

Кострома

Б

5528

1

4,39

192

196

186

190

4862

2

3,00

123

125

117

119

4862

3

1,97

71

73

65

67

28

Краснодар

А

2682

1

3,11

116

122

111

116

2384

2

2,13

71

74

65

68

2384

3

1,48

40

42

34

36

29

Красноярск

А

6575

1

4,86

198

207

192

201

5873

2

3,36

128

134

122

128

5873

3

2,17

73

76

67

70

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

3,90

167

171

162

165

4039

2

2,71

108

111

102

105

4039

3

1,81

63

64

57

58

32

Кызыл

А

7875

1

5,44

225

236

220

230

7425

2

3,90

153

160

147

155

7425

3

2,49

87

91

82

85

33

Липецк

А

4703

1

4,02

158

166

153

160

4301

2

2,81

102

107

96

101

4301

3

1,86

58

61

52

55

34

Магадан

Б

7805

1

5,41

243

249

237

243

7229

2

3,83

164

168

158

162

7229

3

2,45

95

97

89

91

35

Махачкала

А

2560

1

3,05

113

119

108

113

2264

2

2,09

69

72

63

66

2264

3

1,45

39

41

33

35

36

Москва

Б

5027

1

4,16

181

185

175

179

4601

2

2,91

118

121

112

115

4601

3

1,92

69

70

63

64

37

Мурманск

Б

6380

1

4,77

211

216

205

210

5830

2

3,34

140

143

134

137

5830

3

2,17

81

83

75

77

38

Нальчик

А

3259

1

3,37

128

134

123

128

2923

2

2,32

79

83

74

77

2923

3

1,58

45

47

39

41

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,12

178

182

173

176

4486

2

2,87

116

119

110

113

4486

3

1,90

67

69

62

63

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

4,82

196

206

191

200

5834

2

3,34

127

133

122

127

5834

3

2,17

72

76

67

70

43

Оренбург

А

5515

1

4,38

176

184

170

178

4909

2

3,02

112

117

106

111

4909

3

1,98

64

67

58

61

44

Орел

Б

4654

1

3,99

172

176

166

170

4244

2

2,79

112

114

106

108

4244

3

1,85

65

66

59

60

45

Пенза

А

5072

1

4,18

166

174

161

168

4658

2

2,93

108

113

102

107

4658

3

1,93

61

64

56

58

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,49

134

140

128

134

3181

2

2,41

84

88

78

82

3181

3

1,64

47

50

42

44

51

Рязань

Б

4888

1

4,10

178

181

172

176

4472

2

2,87

116

118

110

112

4472

3

1,89

67

69

61

63

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,04

160

167

154

162

4371

2

2,83

103

108

98

102

4371

3

1,87

59

61

53

56

56

Салехард

Б

9461

1

6,16

280

287

275

281

8585

2

4,30

188

192

182

186

8585

3

2,72

108

111

103

105

57

Смоленск

Б

4816

1

4,07

176

180

170

174

4386

2

2,84

114

117

108

111

4386

3

1,88

66

68

61

62

58

Ставрополь

А

3209

1

3,34

127

133

122

127

2873

2

2,31

79

82

73

77

2873

3

1,57

45

47

39

41

59

Сыктывкар

Б

6566

1

4,85

215

220

209

214

5831

2

3,34

140

143

134

137

5831

3

2,17

81

83

75

77

60

Тамбов

А

4764

1

4,04

160

167

154

162

4362

2

2,83

103

108

97

102

4362

3

1,87

58

61

53

55

61

Тверь

Б

5014

1

4,16

180

184

175

178

4578

2

2,90

118

120

112

114

4578

3

1,92

68

70

63

64

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

4,42

177

186

172

180

4961

2

3,04

113

118

107

112

4961

3

1,99

64

67

59

61

66

Улан-Уде

А

7442

1

5,25

216

226

210

221

6731

2

3,66

142

148

136

143

6731

3

2,35

81

84

75

79

67

Уфа

А

5517

1

4,38

176

184

170

178

5091

2

3,08

115

120

109

115

5091

3

2,02

65

68

60

63

68

Хабаровск

Б

6393

1

4,78

211

216

206

210

5760

2

3,32

138

141

133

135

5760

3

2,15

80

82

74

76

69

Чебоксары

Б

5620

1

4,43

194

198

188

192

4969

2

3,04

125

127

119

121

4969

3

1,99

72

74

66

68

70

Челябинск

Б

5995

1

4,60

202

207

197

201

5341

2

3,17

131

134

125

128

5341

3

2,07

76

78

70

72

71

Чита

А

7841

1

5,43

224

235

219

229

7115

2

3,79

148

155

142

149

7115

3

2,42

84

88

79

82

72

Элиста

А

3668

1

3,55

137

143

131

137

3322

2

2,46

86

90

80

84

3322

3

1,66

49

51

43

45

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

6,69

283

297

278

291

9882

2

4,76

193

202

188

197

9882

3

2,98

110

115

104

109

75

Ярославль

Б

см. Смоленск

Примечания. 1. Толщина теплоизоляционного слоя рассчитана для перекрытия над неотапливаемым подвалом или техподпольем при коэффициенте теплотехнической однородности 0,9.

2. Толщина железобетонной плиты 100 мм, толщина многопустотного настила 250 мм.

Таблица 5.13.11. Расчетная толщина тепловой изоляции из теплоизоляционных плит марок «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ» с цементной стяжкой в конструкции утепления перекрытия над холодным подвалом или техподпольем из многопустотного настила толщиной 250 мм.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОКРОВЛЯ Н

ТЕРМОПОЛ

ТЕРМОКРОВЛЯ

Толщина теплоизоляционного слоя, мм

1

2

3

4

5

6

7

8

9

1

Архангельск

Б

6426

1

4,79

203

207

212

5667

2

3,28

130

133

135

5667

3

2,13

74

76

77

2

Астрахань

А

3540

1

3,49

128

131

134

3206

2

2,42

80

82

84

3206

3

1,64

45

46

47

3

Анадырь

Б

9797

1

6,31

276

282

288

8864

2

4,40

184

188

192

8864

3

2,77

105

107

110

4

Барнаул

А

6343

1

4,75

185

190

194

5680

2

3,29

119

122

125

5680

3

2,14

67

68

70

5

Белгород

А

4183

1

3,78

141

145

148

3801

2

2,63

89

91

93

3801

3

1,76

50

51

52

6

Благовещенск

Б

6889

1

5,00

213

217

222

6235

2

3,48

139

142

145

6235

3

2,25

80

81

83

7

Брянск

Б

4572

1

3,96

162

166

169

4162

2

2,76

104

107

109

4162

3

1,83

59

61

62

8

Братск

А

7370

1

5,22

206

211

216

6623

2

3,62

134

137

140

6623

3

2,32

75

77

79

9

Волгоград

А

3952

1

3,68

137

140

143

3596

2

2,56

86

88

90

3596

3

1,72

48

49

50

10

Вологда

Б

5798

1

4,51

189

193

197

5105

2

3,09

120

123

125

5105

3

2,02

69

70

72

11

Воронеж

А

4528

1

3,94

148

152

155

4136

2

2,75

95

97

99

4136

3

1,83

53

54

55

12

Владимир

Б

5006

1

4,15

172

176

179

4580

2

2,90

111

114

116

4154

3

1,83

59

61

62

13

Владивосток

Б

4684

1

4,01

165

168

172

4292

2

2,80

106

109

111

4292

3

1,86

61

62

63

14

Владикавказ

А

3410

1

3,43

126

129

132

3062

2

2,37

78

79

81

3062

3

1,61

43

44

45

15

Грозный

А

3056

1

3,28

118

121

124

2736

2

2,26

72

74

76

2736

3

1,55

40

41

42

16

Екатеринбург

А

6210

1

4,69

183

187

191

5520

2

3,23

117

119

122

5520

3

2,10

65

67

69

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

6,66

293

300

306

9666

2

4,68

198

202

206

9666

3

2,93

113

115

118

19

Иркутск

А

7080

1

5,09

200

205

210

6360

2

3,53

130

133

136

6360

3

2,27

73

75

76

20

Ижевск

Б

5905

1

4,56

191

196

200

5239

2

3,13

123

125

128

5239

3

2,05

70

71

73

21

Йошкар-Ола

Б

5742

1

4,48

188

192

196

5082

2

3,08

120

122

125

5082

3

2,02

68

70

71

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

3,54

142

145

148

3262

2

2,44

89

91

93

3262

3

1,65

51

52

53

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

4,84

189

194

198

6075

2

3,43

125

128

131

6075

3

2,22

70

72

74

26

Вятка

Б

5660

1

4,45

186

190

194

4967

2

3,04

118

120

123

4967

3

1,99

67

69

70

27

Кострома

Б

5528

1

4,39

183

187

191

4862

2

3,00

116

119

121

4862

3

1,97

66

68

69

28

Краснодар

А

2682

1

3,11

111

113

116

2384

2

2,13

67

68

70

2384

3

1,48

37

38

39

29

Красноярск

А

6575

1

4,86

190

195

199

5873

2

3,36

122

125

128

5873

3

2,17

69

70

72

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

3,90

159

163

166

4039

2

2,71

102

104

107

4039

3

1,81

58

60

61

32

Кызыл

А

7875

1

5,44

217

222

227

7425

2

3,90

147

150

154

7425

3

2,49

83

85

87

33

Липецк

А

4703

1

4,02

152

156

159

4301

2

2,81

97

99

102

4301

3

1,86

54

56

57

34

Магадан

Б

7805

1

5,41

233

238

243

7229

2

3,83

156

160

163

7229

3

2,45

89

91

93

35

Махачкала

А

2560

1

3,05

108

111

113

2264

2

2,09

65

66

68

2264

3

1,45

36

37

38

36

Москва

Б

5027

1

4,16

172

176

180

4601

2

2,91

112

114

117

4601

3

1,92

64

65

67

37

Мурманск

Б

6380

1

4,77

202

206

211

5830

2

3,34

133

135

138

5830

3

2,17

76

77

79

38

Нальчик

А

3259

1

3,37

123

125

128

2923

2

2,32

75

77

79

2923

3

1,58

42

43

44

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,12

170

174

178

4486

2

2,87

110

112

115

4486

3

1,90

63

64

65

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

4,82

189

193

197

5834

2

3,34

122

124

127

5834

3

2,17

68

70

71

43

Оренбург

А

5515

1

4,38

169

172

176

4909

2

3,02

107

109

112

4909

3

1,98

60

61

63

44

Орел

Б

4654

1

3,99

164

168

171

4244

2

2,79

106

108

110

4244

3

1,85

60

62

63

45

Пенза

А

5072

1

4,18

160

163

167

4658

2

2,93

103

105

108

4658

3

1,93

58

59

60

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,49

128

131

134

3181

2

2,41

79

81

83

3181

3

1,64

44

45

46

51

Рязань

Б

4888

1

4,10

169

173

177

4472

2

2,87

110

112

114

4472

3

1,89

62

64

65

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,04

153

157

160

4371

2

2,83

98

101

103

4371

3

1,87

55

56

58

56

Салехард

Б

9461

1

6,16

269

275

281

8585

2

4,30

179

183

187

8585

3

2,72

102

105

107

57

Смоленск

Б

4816

1

4,07

168

171

175

4386

2

2,84

108

110

113

4386

3

1,88

62

63

64

58

Ставрополь

А

3209

1

3,34

122

124

127

2873

2

2,31

75

76

78

2873

3

1,57

42

42

43

59

Сыктывкар

Б

6566

1

4,85

206

210

215

5831

2

3,34

133

135

138

5831

3

2,17

76

77

79

60

Тамбов

А

4764

1

4,04

153

157

160

4362

2

2,83

98

100

103

4362

3

1,87

55

56

58

61

Тверь

Б

5014

1

4,16

172

176

179

4578

2

2,90

111

114

116

4578

3

1,92

64

65

66

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

4,42

170

174

178

4961

2

3,04

108

110

113

4961

3

1,99

60

62

63

66

Улан-Уде

А

7442

1

5,25

208

213

217

6731

2

3,66

136

139

142

6731

3

2,35

76

78

80

67

Уфа

А

5517

1

4,38

169

173

176

5091

2

3,08

110

112

115

5091

3

2,02

62

63

64

68

Хабаровск

Б

6393

1

4,78

202

206

211

5760

2

3,32

131

134

137

5760

3

2,15

75

77

78

69

Чебоксары

Б

5620

1

4,43

185

189

193

4969

2

3,04

118

120

123

4969

3

1,99

67

69

70

70

Челябинск

Б

5995

1

4,60

193

198

202

5341

2

3,17

124

127

130

5341

3

2,07

71

72

74

71

Чита

А

7841

1

5,43

216

221

226

7115

2

3,79

142

145

148

7115

3

2,42

80

82

84

72

Элиста

А

3668

1

3,55

131

134

137

3322

2

2,46

82

84

86

3322

3

1,66

46

47

48

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

6,69

273

280

286

9882

2

4,76

186

190

194

9882

3

2,98

105

107

110

75

Ярославль

Б

см. Смоленск

Примечание. В расчете принят коэффициент теплотехнической однородности - 0,95.

Таблица 5.13.12. Расчетная толщина тепловой изоляции из теплоизоляционных плит марок «ТЕРМОКРОВЛЯ Н», «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ» с цементной стяжкой в конструкции утепления перекрытия над холодным подвалом или техподпольем из железобетонной плиты толщиной 100 мм.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОКРОВЛЯ Н

ТЕРМОПОЛ

ТЕРМОКРОВЛЯ

Толщина теплоизоляционного слоя, мм

1

2

3

4

5

6

7

8

9

1

Архангельск

Б

6426

1

4,79

208

213

217

5667

2

3,28

135

138

141

5667

3

2,13

80

81

83

2

Астрахань

А

3540

1

3,49

134

137

140

3206

2

2,42

85

87

89

3206

3

1,64

50

51

52

3

Анадырь

Б

9797

1

6,31

282

288

294

8864

2

4,40

190

194

198

8864

3

2,77

111

113

115

4

Барнаул

А

6343

1

4,75

191

195

200

5680

2

3,29

124

127

130

5680

3

2,14

72

74

76

5

Белгород

А

4183

1

3,78

147

150

154

3801

2

2,63

95

97

99

3801

3

1,76

55

57

58

6

Благовещенск

Б

6889

1

5,00

219

223

228

6235

2

3,48

145

148

151

6235

3

2,25

85

87

89

7

Брянск

Б

4572

1

3,96

168

172

175

4162

2

2,76

110

112

115

4162

3

1,83

65

67

68

8

Братск

А

7370

1

5,22

212

217

222

6623

2

3,62

139

143

146

6623

3

2,32

81

83

85

9

Волгоград

А

3952

1

3,68

142

145

149

3596

2

2,56

91

94

96

3596

3

1,72

53

55

56

10

Вологда

Б

5798

1

4,51

195

199

203

5105

2

3,09

126

129

131

5105

3

2,02

74

76

77

11

Воронеж

А

4528

1

3,94

154

157

161

4136

2

2,75

100

102

105

4136

3

1,83

58

60

61

12

Владимир

Б

5006

1

4,15

177

181

185

4580

2

2,90

117

120

122

4154

3

1,83

65

66

68

13

Владивосток

Б

4684

1

4,01

170

174

178

4292

2

2,80

112

115

117

4292

3

1,86

66

68

69

14

Владикавказ

А

3410

1

3,43

131

134

137

3062

2

2,37

83

85

87

3062

3

1,61

49

50

51

15

Грозный

А

3056

1

3,28

124

127

130

2736

2

2,26

78

80

81

2736

3

1,55

46

47

48

16

Екатеринбург

А

6210

1

4,69

188

192

197

5520

2

3,23

122

125

128

5520

3

2,10

71

72

74

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

6,66

299

305

312

9666

2

4,68

203

208

212

9666

3

2,93

118

121

124

19

Иркутск

А

7080

1

5,09

206

211

215

6360

2

3,53

135

138

141

6360

3

2,27

78

80

82

20

Ижевск

Б

5905

1

4,56

197

201

206

5239

2

3,13

128

131

134

5239

3

2,05

76

77

79

21

Йошкар-Ола

Б

5742

1

4,48

194

198

202

5082

2

3,08

125

128

131

5082

3

2,02

74

76

77

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

3,54

148

151

154

3262

2

2,44

95

97

99

3262

3

1,65

56

58

59

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

4,84

195

199

204

6075

2

3,43

131

134

137

6075

3

2,22

76

78

79

26

Вятка

Б

5660

1

4,45

192

196

200

4967

2

3,04

124

126

129

4967

3

1,99

73

75

76

27

Кострома

Б

5528

1

4,39

189

193

197

4862

2

3,00

122

124

127

4862

3

1,97

72

73

75

28

Краснодар

А

2682

1

3,11

116

119

122

2384

2

2,13

72

74

76

2384

3

1,48

42

43

44

29

Красноярск

А

6575

1

4,86

196

200

205

5873

2

3,36

127

130

133

5873

3

2,17

74

76

77

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

3,90

165

169

172

4039

2

2,71

108

110

112

4039

3

1,81

64

65

67

32

Кызыл

А

7875

1

5,44

222

227

232

7425

2

3,90

152

156

159

7425

3

2,49

88

90

92

33

Липецк

А

4703

1

4,02

157

161

165

4301

2

2,81

103

105

107

4301

3

1,86

60

61

63

34

Магадан

Б

7805

1

5,41

238

244

249

7229

2

3,83

162

165

169

7229

3

2,45

95

97

99

35

Махачкала

А

2560

1

3,05

114

116

119

2264

2

2,09

70

72

74

2264

3

1,45

41

42

43

36

Москва

Б

5027

1

4,16

178

182

186

4601

2

2,91

117

120

122

4601

3

1,92

69

71

72

37

Мурманск

Б

6380

1

4,77

207

212

216

5830

2

3,34

138

141

144

5830

3

2,17

81

83

85

38

Нальчик

А

3259

1

3,37

128

131

134

2923

2

2,32

81

83

84

2923

3

1,58

47

48

50

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

4,12

176

180

183

4486

2

2,87

115

118

120

4486

3

1,90

68

70

71

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

4,82

194

198

203

5834

2

3,34

127

130

133

5834

3

2,17

74

75

77

43

Оренбург

А

5515

1

4,38

174

178

182

4909

2

3,02

112

115

117

4909

3

1,98

65

67

68

44

Орел

Б

4654

1

3,99

170

173

177

4244

2

2,79

111

114

116

4244

3

1,85

66

67

69

45

Пенза

А

5072

1

4,18

165

169

173

4658

2

2,93

108

111

113

4658

3

1,93

63

64

66

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

3,49

133

136

140

3181

2

2,41

85

87

89

3181

3

1,64

50

51

52

51

Рязань

Б

4888

1

4,10

175

179

183

4472

2

2,87

115

118

120

4472

3

1,89

68

70

71

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

4,04

159

162

166

4371

2

2,83

104

106

108

4371

3

1,87

60

62

63

56

Салехард

Б

9461

1

6,16

275

281

286

8585

2

4,30

185

189

193

8585

3

2,72

108

110

113

57

Смоленск

Б

4816

1

4,07

173

177

181

4386

2

2,84

114

116

119

4386

3

1,88

67

69

70

58

Ставрополь

А

3209

1

3,34

127

130

133

2873

2

2,31

80

82

84

2873

3

1,57

47

48

49

59

Сыктывкар

Б

6566

1

4,85

211

216

221

5831

2

3,34

138

141

144

5831

3

2,17

81

83

85

60

Тамбов

А

4764

1

4,04

159

162

166

4362

2

2,83

104

106

108

4362

3

1,87

60

62

63

61

Тверь

Б

5014

1

4,16

178

182

185

4578

2

2,90

117

119

122

4578

3

1,92

69

71

72

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

4,42

176

180

184

4961

2

3,04

113

116

118

4961

3

1,99

66

67

69

66

Улан-Уде

А

7442

1

5,25

213

218

223

6731

2

3,66

141

144

148

6731

3

2,35

82

84

86

67

Уфа

А

5517

1

4,38

174

178

182

5091

2

3,08

115

118

120

5091

3

2,02

67

68

70

68

Хабаровск

Б

6393

1

4,78

208

212

217

5760

2

3,32

137

140

143

5760

3

2,15

81

82

84

69

Чебоксары

Б

5620

1

4,43

191

195

199

4969

2

3,04

124

126

129

4969

3

1,99

73

75

76

70

Челябинск

Б

5995

1

4,60

199

203

208

5341

2

3,17

130

133

136

5341

3

2,07

77

78

80

71

Чита

А

7841

1

5,43

221

226

232

7115

2

3,79

147

151

154

7115

3

2,42

85

87

89

72

Элиста

А

3668

1

3,55

136

139

143

3322

2

2,46

87

89

91

3322

3

1,66

51

52

53

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

6,69

278

285

291

9882

2

4,76

191

195

200

9882

3

2,98

110

113

115

75

Ярославль

Б

см. Смоленск

Примечание. В расчете принят коэффициент теплотехнической однородности - 0,95.

Рис. 5.13.1. Покрытие по железобетонным плитам с теплоизоляцией из плит марки «ТЕРМО» с приклейкой битумными мастиками.

1. Несущая железобетонная плита покрытия.

2. Затирка цементно-песчаным раствором.

3. Пароизоляционный слой.

4. Плиты марки «ТЕРМОКРОВЛЯ В+».

5. Плиты марки «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В», «ТЕРМОПОЛ» (толщина по табл. 5.13.1.).

6. Приклейка битумной мастикой.

7. Основной водоизоляционный ковер.

8. Защитный слой из гравия.

9. Промежуточный слой.

10. Защитный слой из тротуарных плит.

Рис. 5.13.2. Вариант примыкания покрытия с теплоизоляцией из плит марки «ТЕРМО» и рулонной кровлей к парапету.

1. Плита покрытия.

2. Пароизоляция.

3. Точечная приклейка теплоизоляции и полосовая приклейка пароизоляции.

4. Плиты марки «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ Н», «ТЕРМОКРОВЛЯ» или «TEPMОKPОBЛЯ В».

5. Плиты марки «TEPMOKPОВЛЯ В+».

6. Кровельный ковер.

7. Дополнительные слои кровельного ковра.

8. Крепление фартуков дюбельными гвоздями.

9. Фартук из оцинкованной стали.

10. Герметик.

11. Бортик.

12. Несущая стена.

Рис. 5.13.3. Конек покрытия с рулонной кровлей и теплоизоляцией из плит марки «ТЕРМО».

1. Плиты покрытия.

2. Пароизоляция.

3. Точечная приклейка теплоизоляции.

4. Плиты марки «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ Н», «ТЕРМОКРОВЛЯ», «TEPMОKPОBЛЯ В».

5. Плиты марки «TEPMOKPОВЛЯ В+».

6. Точечная приклейка дополнительного слоя кровельного ковра.

7. Кровельный ковер.

8. Дополнительный слой кровельного ковра.

Рис. 5.13.4. Покрытие из стального профилированного настила с теплоизоляционным слоем из плит марки «ТЕРМО» с приклейкой битумной мастикой.

1. Несущий стальной профилированный лист.

2. Пароизоляция.

3. Плиты марки «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В», «ТЕРМОКРОВЛЯ В+» (толщина теплоизоляционного слоя по табл. 5.13.6).

4. Основной водоизоляционный ковер.

5. Крупнозернистая посыпка верхнего слоя водоизоляционного ковра.

6. Приклейка пароизоляционного и теплоизоляционного слоев.

Рис. 5.13.5. Покрытие из стального профилированного настила с теплоизоляцией из плит марки «ТЕРМО» с механическим креплением.

1. Несущий стальной профилированный лист.

2. Пароизоляционный слой.

3. Плиты марки «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В», «ТЕРМОКРОВЛЯ В+».

4. Приклейка пароизоляционного слоя и нахлеста полотнищ кровельного покрытия.

5. Элементы кровельного покрытия (нижний слой водоизоляционного ковра с приклейкой насухо и верхний слой со сплошной приклейкой).

6. Механическое крепление.

Рис. 5.13.6. Усиление теплозащиты существующей кровли плитами марки «ТЕРМО» с кровельным покрытием по цементной стяжке.

1. Перекрытие.

2. Существующая пароизоляция.

3. Керамзитобетонная панель 'd = 400 - 450.

4. Существующее кровельное покрытие.

5. Приклейка утеплителя.

6. Плиты марки «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ Н», «ТЕРМОКРОВЛЯ».

7. Цементная стяжка с армированием.

8. Нижний слой кровельного листа.

9. Верхний слой кровельного ковра с крупнозернистой посыпкой.

Рис. 5.13.7. Пропуск трубы через покрытие с теплоизоляционным слоем из плит марки «TEPMО».

1. Плиты покрытия.

2. Пароизоляция.

3. Приклейка пароизоляционного и теплоизоляционного слоев, и кровельного ковра.

4. Плиты марки «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В», «ТЕРМОКРОВЛЯ В+».

5. Кровельный ковер.

6. Дополнительные слои кровельного ковра.

7. Труба.

8. Стальной стакан.

9. Набивка из минеральной ваты.

10. Защитный фартук.

11. Хомут.

12. Герметик.

Рис. 5.13.8. Деформационный шов покрытий с рулонной кровлей и теплоизоляцией из плит марки «ТЕРМО».

1. Плиты покрытия.

2. Пароизоляция.

3. Точечная приклейка теплоизоляции.

4. Плиты марки «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В».

5. Плиты марки «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+».

6. Основной кровельный ковер.

7. Дополнительный слой водоизоляционного ковра.

8. Компенсатор.

9. Выкружка из оцинкованной кровельной стали.

10. Механическое крепление компенсатора.

_____________

'* Плиты могут быть установлены в 2 слоя: верхний слой - плиты «ТЕРМОКРОВЛЯ В+».

Рис. 5.13.9. Кровля из стального профилированного листа с теплоизоляционным слоем из плит марки «ТЕРМО» по несущему стальному профилированному настилу.

1. Несущий стальной профилированный настил.

2. Пароизоляция.

3. Плиты марки «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ», «ТЕРМОМОНОЛИТ» (толщина теплоизоляционного слоя по таблице 5.13.5.).

4. Ветрозащита из паропроницаемого материала.

5. Стальной профилированный лист (кровельный).

6. Приклейка пароизоляционного и теплоизоляционного слоев.

Рис. 5.13.10. Кровля из металлического профилированного настила производственных и общественных зданий с теплоизоляцией из плит марки «ТЕРМО» по несущему стальному профилированному настилу.

1. Стальной профилированный настил (несущий).

2. Плиты марки «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «TEPMОCTEHA+», «ТЕРМОВЕНТ», «TEPMOMOHOЛИT» (толщина теплоизоляционного слоя по таблице 5.13.5).

3. Стальной профилированный настил (кровельный).

4. Пароизоляция.

5. Z-образный профиль (под стык профилированного кровельного настила).

6. Крепление настила (винт самонарезающий).

7. Дистанцианирующий прогон.

8. Теплоизолирующая прокладка.

9. Стеновая «сэндвич-панель» с изоляцией из плит марки «TEPMО» (рис. 5.15.3).

10. Прогон покрытия (несущий).

11. Плиты «ТЕРМОЛАЙТ» в полиэтиленовой пленке.

12. Фартук (из металлического листа).

13. Заклепка.

14. Прокладка уплотняющая.

Рис. 5.13.11. Скатная крыша с теплоизоляцией из плит марки «TEPMО».

1. Внутренняя облицовка.

2. Обрешетка, контробрешетка.

3. Пароизоляция.

4. Плиты марки «TEPMОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «TEPMОCTEHA+» (толщина теплоизоляционного слоя по табл. 5.13.4).

5. Плиты марки «ТЕРМОВЕНТ».

6. Гидрозащита (подкровельная диффузионная пленка).

7. Стропила.

8. Кровля.

Рис. 5.13.12. Чердачное перекрытие проходного чердака с теплоизоляцией из плит марки «ТЕРМО».

1. Деревянный настил.

2. Плиты марки «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «TEPMОCTEHA», «TEPMОCTEHA+», «TEPMОВEHT» (толщина теплоизоляционного слоя по табл. 5.13.7).

3. Пароизоляция.

4. Плита перекрытия.

5. Потолок (штукатурка).

6. Лаги.

Рис. 5.13.13. Чердачное перекрытие проходного чердака с теплоизоляцией из плит марки «ТЕРМО».

1. Перекрытие.

2. Пароизоляция.

3. Плиты марки «ТЕРМОКРОВЛЯ В+».

4. Плиты марки «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ Н», «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В».

5. Армированная песчано-цементная стяжка.

6. Приклейка плит утеплителя.

Рис. 5.13.14. Перекрытие над холодным подвалом (техподпольем) с теплоизоляцией из плит марки «ТЕРМО».

1. Пол (деревянный настил).

2. Гидроизоляция.

3. Плиты марки «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «TEPMОCTEHA», «TEPMОCTEHA+», «TEPMОВEHT» (толщина теплоизоляционного слоя по табл. 5.13.10).

4. Пароизоляция.

5. Плита перекрытия.

6. Лаги.

Рис. 5.13.15. Перекрытие над неотапливаемым подвалом с теплоизоляцией из плит марки «TEPMО».

1. Перекрытие.

2. Плиты марки «ТЕРМОПОЛ», «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В» (толщина теплоизоляционного слоя см. табл. 5.13.11, 5.13.12).

3. Пароизоляция, гидроизоляция.

4. Стяжка из песчано-цементного раствора.

5. Мастика клеящая.

6. Пол (щиты паркетные, линолеум и т.д.).

5.14. Применение теплоизоляционных плит марки «ТЕРМО» для утепления ограждающих конструкций деревянных домов в малоэтажном и коттеджном строительстве

5.14.1. При малоэтажном и коттеджном строительстве наружное утепление стен вновь строящихся и реконструируемых зданий с применением теплоизоляционных плит из минеральной ваты на синтетическом связующем производства марки «ТЕРМО» может выполняться:

- с оштукатуриванием фасадов;

- с облицовкой кирпичом или другими мелкоштучными изделиями;

- с защитно-декоративным вентилируемым фасадом.

5.14.2. В конструкциях утепления со штукатурным покрытием наружных стен деревянных домов при применении жесткого крепления плит рекомендуется использовать плиты марки «ТЕРМОФАСАД».

Штукатурное покрытие армируется одним или двумя слоями сетки из алюмоборосиликатного стекла марки Е с покрытием щелочестойкими полимерными составами.

В сельском и дачном строительстве может быть использована конструкция с применением несущего каркаса (деревянного или металлического). К каркасу крепится металлическая сетка, по которой наносится штукатурный слой толщиной 15 - 20 мм. Поскольку нагрузка от штукатурного слоя не передается на утеплитель, могут быть использованы плиты марки «ТЕРМОВЕНТ» (рис. 5.14.1.).

5.14.3. В конструкциях утепления стен из бруса или при дополнительном утеплении существующих каркасных стен домов с облицовкой кирпичом, вагонкой, доской, цементно-стружечной плитой, сайдингом и т.п. при устройстве вентилируемого зазора рекомендуется использовать плиты марки «ТЕРМОВЕНТ».

В конструкциях с вентилируемым зазором по теплоизоляционному слою необходимо устанавливать ветрозащиту. Рекомендуется использовать паропроницаемые пленки Ютафол-Д или Тайвек. Возможно применение стеклотканей, стеклосеток или пергамина (в дачном и малоэтажном строительстве) (Рис. 5.14.2 - 5.14.5).

5.14.4. В каркасных конструкциях наружных стен домов в качестве утеплителя рекомендуется применять плиты марок «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ» или «ТЕРМОМОНОЛИТ». (Рис. 5.14.6, 5.14.7).

5.14.5. При изоляции дачных домиков, а также в сельском строительстве при утеплении построек из бруса для крепления изоляции и облицовки наряду с дюбелями и анкерами могут использоваться гвозди с плоской шляпкой большого диаметра или обычные, но с шайбами из подручного материала.

5.14.6. Плиты утеплителя при изоляции вертикальных поверхностей при двухслойной (и более слоев) изоляции должны устанавливаться с перекрытием швов.

5.14.7. Для утепления скатных крыш, мансард, чердачных и подвальных перекрытий деревянных или каркасных домов и коттеджей могут применяться плиты марок «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ».

При утеплении перекрытия холодного чердака (или неутеплённой мансарды) теплоизоляционные плиты укладываются между лагами по пароизоляционному слою на подшивку потолка. Если чердачное помещение используется для жилья или хозяйственных нужд, по лагам устанавливается пол или деревянный настил с устройством воздушной прослойки или без неё. При необходимости защиты от воды под половые доски устанавливается гидроизоляция (рис. 5.14.8). Если чердачное помещение необслуживаемое, гидроизоляция и пол не утраиваются.

При утеплении перекрытия над вентилируемым (открытым) пространством или над холодным подвалом пароизоляционный слой устанавливается под полом поверх утеплителя. Гидроизоляция из рубероида устанавливается по цоколю или стенам подвала под деревянные конструкции (Рис. 5.14.9).

5.14.8. В конструкциях междуэтажных перекрытий и перегородок между помещениями деревянного дома могут быть использованы плиты «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», которые устанавливаются между деревянными стойками каркаса и зашиваются гипсокартонными листами, вагонкой, фанерой или досками. В качестве каркаса могут использоваться металлические конструкции. Пароизоляционный слой из рубероида или полиэтиленовой пленки в перегородках между теплыми помещениями не устанавливается.

5.14.9. Расчетная толщина теплоизоляционного слоя из плит марки «ТЕРМО» в конструкциях утепления наружных стен из бруса толщиной 150 мм в условиях эксплуатации А и Б различных регионов России, в зависимости от применяемой марки с облицовкой:

- кирпичом без вентилируемого зазора;

- «вагонкой», «сайдингом» или другими изделиями с вентилируемым зазором;

- со штукатурным покрытием,

приведена в таблице 5.14.1.

5.14.10. Расчетная толщина теплоизоляционного слоя из теплоизоляционных плит марки «ТЕРМО» в конструкциях каркасных деревянных стен (облицовка гипсокартоном толщиной 6 мм по деревянной доске толщиной 25 изнутри и «вагонкой» с зазором 20 ± 25 мм снаружи) в условиях эксплуатации А и Б, в зависимости от применяемой марки теплоизоляционных плит приведена в таблице 5.14.2.

5.14.11. Расчетная толщина теплоизоляционного слоя из теплоизоляционных плит марки «ТЕРМО» в конструкциях чердачных и подвальных перекрытий деревянных домов (подшивка или «черный пол» - из доски толщиной 20 мм и пол из доски 30 мм) в условиях эксплуатации А и Б, в зависимости от применяемой марки приведена в таблице 5.14.3.

5.14.12. Толщина плит в конструкциях междуэтажных перекрытий и внутренних перегородок деревянного дома определяется необходимым уровнем звукоизоляции между смежными помещениями.

Таблица 5.14.1. Расчетная толщина теплоизоляционного слоя из плит марки «ТЕРМО» в конструкции утепления стен из бруса с облицовкой сайдингом с вентилируемым зазором, штукатуркой или керамическим кирпичом (без вентилируемого зазора).

№ п/п

Город

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Тип облицовки

штукатурка

сайдинг

кирпич

Толщина теплоизоляционного слоя, мм

Термовент, термомонолит

термофасад

термовент, термомонолит

термостена

термостена+, термомонолит

1

2

3

4

5

6

7

8

9

10

11

1

Архангельск

Б

6426

1

3,65

132

142

132

127

130

5667

2

2,77

89

95

88

84

86

5667

3

2,13

57

61

56

53

54

2

Астрахань

А

3540

1

2,64

65

70

64

62

63

3206

2

1,99

34

38

34

32

33

3206

3

1,64

18

20

18

16

17

3

Анадырь

Б

9797

1

4,83

191

205

191

185

189

8864

2

3,80

140

150

139

134

137

8864

3

2,77

88

95

88

84

86

4

Барнаул

А

6343

1

3,62

111

119

110

106

109

5680

2

2,78

71

77

71

68

70

5680

3

2,14

41

45

41

39

40

5

Белгород

А

4183

1

2,86

75

81

75

72

74

3801

2

2,18

43

47

43

41

42

3801

3

1,76

24

26

23

22

22

6

Благовещенск

Б

6889

1

3,81

140

150

140

135

138

6235

2

2,96

98

105

97

93

95

6235

3

2,25

62

67

61

59

60

7

Брянск

Б

4572

1

3,00

94

101

93

96

98

4162

2

2,29

59

63

58

61

62

4162

3

1,83

36

39

35

38

39

8

Братск

А

7370

1

3,98

127

137

127

123

126

6623

2

3,08

85

92

85

82

84

6623

3

2,32

50

54

50

47

48

9

Волгоград

А

3952

1

2,78

72

77

71

68

70

3596

2

2,11

40

44

40

38

38

3596

3

1,72

22

24

21

20

20

10

Вологда

Б

5798

1

3,43

121

130

121

116

119

5105

2

2,59

80

85

79

76

77

5105

3

2,02

51

55

50

48

49

11

Воронеж

А

4528

1

2,98

81

87

81

77

79

4136

2

2,28

48

52

48

45

47

4136

3

1,83

27

30

27

25

25

12

Владимир

Б

5006

1

3,15

107

115

107

103

105

4580

2

2,43

71

76

70

67

69

4154

3

1,83

41

45

41

38

39

13

Владивосток

Б

4684

1

3,04

102

109

101

97

100

4292

2

2,33

67

72

66

63

64

4292

3

1,86

43

46

42

40

41

14

Владикавказ

А

3410

1

2,59

63

68

62

60

61

3062

2

1,94

32

35

32

30

30

3062

3

1,61

17

19

17

15

15

15

Грозный

А

3056

1

2,47

57

62

57

54

55

2736

2

1,84

27

30

27

25

26

2736

3

1,55

14

16

13

12

12

16

Екатеринбург

А

6210

1

3,57

109

117

108

104

107

5520

2

2,73

69

75

69

66

67

5520

3

2,10

40

43

39

37

38

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

5,10

205

219

204

198

203

9666

2

4,05

152

163

152

147

150

9666

3

2,93

96

103

96

92

94

19

Иркутск

А

7080

1

3,88

123

132

122

118

121

6360

2

3,00

82

88

81

78

80

6360

3

2,27

48

52

47

45

46

20

Ижевск

Б

5905

1

3,47

123

132

122

118

121

5239

2

2,64

82

88

81

78

79

5239

3

2,05

52

56

51

49

50

21

Йошкар-Ола

Б

5742

1

3,41

120

129

120

116

118

5082

2

2,59

79

85

78

75

77

5082

3

2,02

51

55

50

47

48

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

2,68

84

90

83

80

82

3262

2

2,00

50

54

49

47

48

3262

3

1,65

32

35

32

30

30

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

3,69

114

123

113

109

112

6075

2

2,90

77

83

77

74

75

6075

3

2,22

45

49

45

42

43

26

Вятка

Б

5660

1

3,38

119

127

118

114

117

4967

2

2,55

77

83

77

73

75

4967

3

1,99

50

53

49

46

47

27

Кострома

Б

5528

1

3,33

117

125

116

112

114

4862

2

2,52

76

81

75

72

73

4862

3

1,97

48

52

48

45

46

28

Краснодар

А

2682

1

2,34

51

55

50

48

49

2384

2

1,72

22

24

22

20

20

2384

3

1,48

11

12

10

9

9

29

Красноярск

А

6575

1

3,70

114

123

114

110

113

5873

2

2,84

74

80

74

71

72

5873

3

2,17

43

47

43

40

41

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

2,95

97

105

97

93

95

4039

2

2,25

62

67

62

59

60

4039

3

1,81

40

43

39

37

38

32

Кызыл

А

7875

1

4,16

136

146

135

131

134

7425

2

3,34

97

105

97

93

96

7425

3

2,49

58

62

57

55

56

33

Липецк

А

4703

1

3,05

84

91

83

80

82

4301

2

2,34

51

55

50

48

49

4301

3

1,86

29

31

28

26

27

34

Магадан

Б

7805

1

4,13

151

162

150

151

154

7229

2

3,27

108

116

107

109

111

7229

3

2,45

67

72

66

68

70

35

Махачкала

А

2560

1

2,30

49

53

48

46

47

2264

2

1,68

20

22

20

18

19

2264

3

1,45

10

11

9

8

8

36

Москва

Б

5027

1

3,16

108

116

107

103

106

4601

2

2,43

71

77

71

68

69

4601

3

1,92

46

49

45

43

44

37

Мурманск

Б

6380

1

3,63

131

141

131

126

129

5830

2

2,83

91

98

90

87

89

5830

3

2,17

58

63

57

55

56

38

Нальчик

А

3259

1

2,54

60

65

60

57

59

2923

2

1,90

30

33

30

28

28

2923

3

1,58

16

17

15

14

14

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

3,12

106

114

105

102

104

4486

2

2,40

70

75

69

66

67

4486

3

1,90

45

48

44

42

43

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

3,67

113

122

113

109

111

5834

2

2,83

74

80

73

70

72

5834

3

2,17

43

47

42

40

41

43

Оренбург

А

5515

1

3,33

97

105

97

93

95

4909

2

2,53

60

65

59

57

58

4909

3

1,98

34

37

34

32

32

44

Орел

Б

4654

1

3,03

101

109

101

97

99

4244

2

2,32

66

71

65

62

64

4244

3

1,85

42

46

42

39

40

45

Пенза

А

5072

1

3,18

90

97

89

86

88

4658

2

2,45

56

61

56

53

54

4658

3

1,93

32

35

31

29

30

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

2,63

65

70

64

61

63

3181

2

1,98

34

37

34

31

32

3181

3

1,64

18

20

18

16

16

51

Рязань

Б

4888

1

3,11

105

113

105

101

103

4472

2

2,39

69

75

69

66

67

4472

3

1,89

45

48

44

41

42

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

3,07

85

92

84

81

83

4371

2

2,36

52

56

51

49

50

4371

3

1,87

29

32

29

27

27

56

Салехард

Б

9461

1

4,71

185

198

185

179

183

8585

2

3,71

135

145

134

130

133

8585

3

2,72

86

92

85

82

84

57

Смоленск

Б

4816

1

3,09

99

106

98

100

102

4386

2

2,36

62

67

62

64

66

4386

3

1,88

38

41

37

41

42

58

Ставрополь

А

3209

1

2,52

59

64

59

56

58

2873

2

1,88

29

32

29

27

28

2873

3

1,57

15

17

15

13

13

59

Сыктывкар

Б

6566

1

3,70

135

144

134

130

133

5831

2

2,83

91

98

90

87

89

5831

3

2,17

58

63

57

55

56

60

Тамбов

А

4764

1

3,07

85

92

84

81

83

4362

2

2,36

52

56

51

49

50

4362

3

1,87

29

32

29

27

27

61

Тверь

Б

5014

1

3,15

108

115

107

103

105

4578

2

2,42

71

76

70

67

69

4578

3

1,92

46

49

45

42

43

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

3,36

98

106

98

94

97

4961

2

2,55

61

66

60

57

59

4961

3

1,99

35

38

34

32

33

66

Улан-Уде

А

7442

1

4,00

129

138

128

124

127

6731

2

3,11

87

94

87

83

85

6731

3

2,35

51

56

51

48

49

67

Уфа

А

5517

1

3,33

97

105

97

93

95

5091

2

2,59

63

68

62

59

61

5091

3

2,02

36

39

35

33

34

68

Хабаровск

Б

6393

1

3,64

132

141

131

127

130

5760

2

2,80

90

97

89

86

88

5760

3

2,15

57

62

57

54

55

69

Чебоксары

Б

5620

1

3,37

118

127

117

113

116

4969

2

2,55

77

83

77

74

75

4969

3

1,99

50

53

49

46

47

70

Челябинск

Б

5995

1

3,50

125

134

124

120

123

5341

2

2,67

83

89

83

79

81

5341

3

2,07

53

57

52

50

51

71

Чита

А

7841

1

4,14

135

145

135

130

133

7115

2

3,24

93

100

92

89

91

7115

3

2,42

55

59

54

52

53

72

Элиста

А

3668

1

2,68

67

72

67

64

65

3322

2

2,02

36

39

36

34

34

3322

3

1,66

19

21

19

17

18

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

5,13

181

195

181

175

179

9882

2

4,12

134

144

134

129

132

9882

3

2,98

81

87

80

77

79

75

Ярославль

Б

см. Смоленск

Примечания. 1. Толщина теплоизоляционного слоя в конструкциях утепления со штукатурным покрытием по сетке, несущей нагрузку (графа 7), с вентилируемым фасадом (графа 9), с облицовкой кирпичом без вентилируемого зазора (графы 10 и 11) рассчитана по глади стены при коэффициенте теплотехнической однородности 0,9.

2. Толщина теплоизоляционного слоя из плит ТЕРМОФАСАД с жестким креплением (графа 8) рассчитана по глади стены при коэффициенте теплотехнической однородности теплоизоляционной конструкции 0,95.

Таблица 5.14.2. Расчетная толщина теплоизоляционного слоя из плит марки «ТЕРМО» в конструкции каркасных стен деревянных зданий.

№ п/п

Город

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Толщина теплоизоляционного слоя, мм, для плит марки

ТЕРМОЛАЙТ+, ТЕРМОСТЕНА

ТЕРМОЛАЙТ+, ТЕРМОСТЕНА, ТЕРМОМОНОЛИТ, ТЕРМОВЕНТ

1

2

3

4

5

6

7

8

1

Архангельск

Б

6426

1

3,65

161

164

5667

2

2,77

118

121

5667

3

2,13

87

89

2

Астрахань

А

3540

1

2,64

102

104

3206

2

1,99

72

74

3206

3

1,64

56

58

3

Анадырь

Б

9797

1

4,83

218

223

8864

2

3,80

168

172

8864

3

2,77

118

120

4

Барнаул

А

6343

1

3,62

146

150

5680

2

2,78

108

111

5680

3

2,14

79

81

5

Белгород

А

4183

1

2,86

112

115

3801

2

2,18

81

83

3801

3

1,76

62

63

6

Благовещенск

Б

6889

1

3,81

169

172

6235

2

2,96

127

130

6235

3

2,25

92

94

7

Брянск

Б

4572

1

3,00

129

132

4162

2

2,29

94

96

4162

3

1,83

72

73

8

Братск

А

7370

1

3,98

163

167

6623

2

3,08

122

125

6623

3

2,32

87

90

9

Волгоград

А

3952

1

2,78

108

111

3596

2

2,11

78

80

3596

3

1,72

60

61

10

Вологда

Б

5798

1

3,43

150

153

5105

2

2,59

109

112

5105

3

2,02

81

83

11

Воронеж

Б

4528

1

2,98

117

120

4136

2

2,28

86

88

4136

3

1,83

65

66

12

Владимир

Б

5006

1

3,15

136

139

4580

2

2,43

101

103

4154

3

1,83

72

73

13

Владивосток

Б

4684

1

3,04

131

134

4292

2

2,33

96

99

4292

3

1,86

73

75

14

Владикавказ

А

3410

1

2,59

100

102

3062

2

1,94

70

72

3062

3

1,61

55

56

15

Грозный

А

3056

1

2,47

94

96

2736

2

1,84

65

67

2736

3

1,55

52

53

16

Екатеринбург

А

6210

1

3,57

144

148

5520

2

2,73

106

108

5520

3

2,10

77

79

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

5,10

232

237

9666

2

4,05

180

184

9666

3

2,93

126

128

19

Иркутск

А

7080

1

3,88

158

162

6360

2

3,00

118

121

6360

3

2,27

85

87

20

Ижевск

Б

5905

1

3,47

152

155

5239

2

2,64

111

114

5239

3

2,05

82

84

21

Йошкар-Ола

Б

5742

1

3,41

149

152

5082

2

2,59

109

111

5082

3

2,02

81

83

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

2,68

113

116

3262

2

2,00

80

82

3262

3

1,65

63

64

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

3,69

150

153

6075

2

2,90

114

117

6075

3

2,22

82

84

26

Вятка

Б

5660

1

3,38

148

151

4967

2

2,55

107

109

4967

3

1,99

80

82

27

Кострома

Б

5528

1

3,33

145

149

4862

2

2,52

105

108

4862

3

1,97

79

80

28

Краснодар

А

2682

1

2,34

88

90

2384

2

1,72

60

61

2384

3

1,48

49

50

29

Красноярск

А

6575

1

3,70

150

154

5873

2

2,84

111

114

5873

3

2,17

81

83

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

2,95

127

129

4039

2

2,25

92

94

4039

3

1,81

71

72

32

Кызыл

А

7875

1

4,16

171

175

7425

2

3,34

134

137

7425

3

2,49

95

97

33

Липецк

А

4703

1

3,05

120

123

4301

2

2,34

88

90

4301

3

1,86

66

68

34

Магадан

Б

7805

1

4,13

184

188

7229

2

3,27

142

145

7229

3

2,45

102

104

35

Махачкала

А

2560

1

2,30

86

88

2264

2

1,68

58

60

2264

3

1,45

48

49

36

Москва

Б

5027

1

3,16

137

140

4601

2

2,43

101

103

4601

3

1,92

76

78

37

Мурманск

Б

6380

1

3,63

160

163

5830

2

2,83

120

123

5830

3

2,17

88

90

38

Нальчик

А

3259

1

2,54

97

100

2923

2

1,90

68

70

2923

3

1,58

54

55

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

3,12

135

138

4486

2

2,40

99

102

4486

3

1,90

75

77

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

3,67

149

153

5834

2

2,83

110

113

5834

3

2,17

80

82

43

Оренбург

А

5515

1

3,33

133

136

4909

2

2,53

97

99

4909

3

1,98

72

74

44

Орел

Б

4654

1

3,03

130

133

4244

2

2,32

96

98

4244

3

1,85

73

74

45

Пенза

А

5072

1

3,18

126

129

4658

2

2,45

93

95

4658

3

1,93

70

71

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

2,63

101

104

3181

2

1,98

72

73

3181

3

1,64

56

57

51

Рязань

Б

4888

1

3,11

134

137

4472

2

2,39

99

101

4472

3

1,89

75

77

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

3,07

121

124

4371

2

2,36

89

91

4371

3

1,87

67

69

56

Салехард

Б

9461

1

4,71

213

217

8585

2

3,71

163

167

8585

3

2,72

115

118

57

Смоленск

Б

4816

1

3,09

133

136

4386

2

2,36

98

100

4386

3

1,88

74

76

58

Ставрополь

А

3209

1

2,52

96

99

2873

2

1,88

67

69

2873

3

1,57

53

55

59

Сыктывкар

Б

6566

1

3,70

163

167

5831

2

2,83

120

123

5831

3

2,17

88

90

60

Тамбов

А

4764

1

3,07

121

124

4362

2

2,36

89

91

4362

3

1,87

67

68

61

Тверь

Б

5014

1

3,15

136

140

4578

2

2,42

101

103

4578

3

1,92

76

78

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

5597

1

3,36

135

138

4961

2

2,55

98

100

4961

3

1,99

72

74

66

Улан-Уде

А

7442

1

4,00

164

168

6731

2

3,11

123

126

6731

3

2,35

88

91

67

Уфа

А

5517

1

3,33

133

137

5091

2

2,59

99

102

5091

3

2,02

73

75

68

Хабаровск

Б

6393

1

3,64

160

164

5760

2

2,80

119

122

5760

3

2,15

87

89

69

Чебоксары

Б

5620

1

3,37

147

150

4969

2

2,55

107

109

4969

3

1,99

80

82

70

Челябинск

Б

5995

1

3,50

153

157

5341

2

2,67

113

115

5341

3

2,07

83

85

71

Чита

А

7841

1

4,14

170

174

7115

2

3,24

129

132

7115

3

2,42

92

94

72

Элиста

А

3668

1

2,68

104

106

3322

2

2,02

74

75

3322

3

1,66

57

59

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

10650

1

5,13

215

220

9882

2

4,12

169

173

9882

3

2,98

117

120

75

Ярославль

Б

см. Смоленск

Примечание. Коэффициент теплотехнической однородности 0,9.

Таблица 5.14.3. Расчетная толщина теплоизоляционного слоя из плит марки «ТЕРМО» в конструкции утепления чердачного перекрытия неотапливаемого чердака (холодной мансарды) или над холодным подвалом в деревянных зданиях.

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Толщина теплоизоляционного слоя из плит марки, мм,

ТЕРМОЛАЙТ+, ТЕРМОСТЕНА

ТЕРМОЛАЙТ+, ТЕРМОСТЕНА, ТЕРМОМОНОЛИТ, ТЕРМОВЕНТ

1

2

3

4

5

6

7

8

1

Архангельск

Б

6426

1

4,79

210

214

5667

2

3,28

136

139

2

Астрахань

А

3540

1

3,49

133

136

3206

2

2,42

84

86

3

Анадырь

Б

9797

1

6,31

284

290

8864

2

4,40

191

195

4

Барнаул

А

6343

1

4,75

190

195

5680

2

3,29

123

126

5

Белгород

А

4183

1

3,78

146

149

3801

2

2,63

93

95

6

Благовещенск

Б

6889

1

5,00

220

225

6235

2

3,48

146

149

7

Брянск

Б

4572

1

3,96

169

173

4162

2

2,76

110

113

8

Братск

А

7370

1

5,22

211

216

6623

2

3,62

138

142

9

Волгоград

А

3952

1

3,68

141

144

3596

2

2,56

90

92

10

Вологда

Б

5798

1

4,51

196

200

5105

2

3,09

126

129

11

Воронеж

А

4528

1

3,94

153

156

4136

2

2,75

99

101

12

Владимир

Б

5006

1

4,15

178

183

4580

2

2,90

117

120

13

Владивосток

Б

4684

1

4,01

171

175

4292

2

2,80

112

115

14

Владикавказ

А

3410

1

3,43

130

133

3062

2

2,37

81

83

15

Грозный

А

3056

1

3,28

123

126

2736

2

2,26

76

78

16

Екатеринбург

А

6210

1

4,69

187

192

5520

2

3,23

121

124

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

6,66

301

308

9666

2

4,68

204

209

19

Иркутск

А

7080

1

5,09

205

210

6360

2

3,53

134

137

20

Ижевск

Б

5905

1

4,56

198

203

5239

2

3,13

129

132

21

Йошкар-Ола

Б

5742

1

4,48

195

199

5082

2

3,08

126

129



1

2

3

4

5

6

7

8

9

10

11

16

Екатеринбург

А

6210

1

3,57

109

117

108

104

107

5520

2

2,73

69

75

69

66

67

5520

3

2,10

40

43

39

37

38

17

Иваново

Б

см. Владимир

18

Игарка

Б

10575

1

5,10

205

219

204

198

203

9666

2

4,05

152

163

152

147

150

9666

3

2,93

96

103

96

92

94

19

Иркутск

А

7080

1

3,88

123

132

122

118

121

6360

2

3,00

82

88

81

78

80

6360

3

2,27

48

52

47

45

46

20

Ижевск

Б

5905

1

3,47

123

132

122

118

121

5239

2

2,64

82

88

81

78

79

5239

3

2,05

52

56

51

49

50

21

Йошкар-Ола

Б

5742

1

3,41

120

129

120

116

118

5082

2

2,59

79

85

78

75

77

5082

3

2,02

51

55

50

47

48

22

Казань

Б

см. Вологда

23

Калининград

Б

3648

1

2,68

84

90

83

80

82

3262

2

2,00

50

54

49

47

48

3262

3

1,65

32

35

32

30

30

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6537

1

3,69

114

123

113

109

112

6075

2

2,90

77

83

77

74

75

6075

3

2,22

45

49

45

42

43

26

Вятка

Б

5660

1

3,38

119

127

118

114

117

4967

2

2,55

77

83

77

73

75

4967

3

1,99

50

53

49

46

47

27

Кострома

Б

5528

1

3,33

117

125

116

112

114

4862

2

2,52

76

81

75

72

73

4862

3

1,97

48

52

48

45

46

28

Краснодар

А

2682

1

2,34

51

55

50

48

49

2384

2

1,72

22

24

22

20

20

2384

3

1,48

11

12

10

9

9

29

Красноярск

А

6575

1

3,70

114

123

114

110

113

5873

2

2,84

74

80

74

71

72

5873

3

2,17

43

47

43

40

41

30

Курган

А

см. Барнаул

31

Курск

Б

4435

1

2,95

97

105

97

93

95

4039

2

2,25

62

67

62

59

60

4039

3

1,81

40

43

39

37

38

32

Кызыл

А

7875

1

4,16

136

146

135

131

134

7425

2

3,34

97

105

97

93

96

7425

3

2,49

58

62

57

55

56

33

Липецк

А

4703

1

3,05

84

91

83

80

82

4301

2

2,34

51

55

50

48

49

4301

3

1,86

29

31

28

26

27

34

Магадан

Б

7805

1

4,13

151

162

150

151

154

7229

2

3,27

108

116

107

109

111

7229

3

2,45

67

72

66

68

70

35

Махачкала

А

2560

1

2,30

49

53

48

46

47

2264

2

1,68

20

22

20

18

19

2264

3

1,45

10

11

9

8

8

36

Москва

Б

5027

1

3,16

108

116

107

103

106

4601

2

2,43

71

77

71

68

69

4601

3

1,92

46

49

45

43

44

37

Мурманск

Б

6380

1

3,63

131

141

131

126

129

5830

2

2,83

91

98

90

87

89

5830

3

2,17

58

63

57

55

56

38

Нальчик

А

3259

1

2,54

60

65

60

57

59

2923

2

1,90

30

33

30

28

28

2923

3

1,58

16

17

15

14

14

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4928

1

3,12

106

114

105

102

104

4486

2

2,40

70

75

69

66

67

4486

3

1,90

45

48

44

42

43

41

Новосибирск

А

см. Кемерово

42

Омск

А

6497

1

3,67

113

122

113

109

111

5834

2

2,83

74

80

73

70

72

5834

3

2,17

43

47

42

40

41

43

Оренбург

А

5515

1

3,33

97

105

97

93

95

4909

2

2,53

60

65

59

57

58

4909

3

1,98

34

37

34

32

32

44

Орел

Б

4654

1

3,03

101

109

101

97

99

4244

2

2,32

66

71

65

62

64

4244

3

1,85

42

46

42

39

40

45

Пенза

А

5072

1

3,18

90

97

89

86

88

4658

2

2,45

56

61

56

53

54

4658

3

1,93

32

35

31

29

30

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3523

1

2,63

65

70

64

61

63

3181

2

1,98

34

37

34

31

32

3181

3

1,64

18

20

18

16

16

51

Рязань

Б

4888

1

3,11

105

113

105

101

103

4472

2

2,39

69

75

69

66

67

4472

3

1,89

45

48

44

41

42

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4763

1

3,07

85

92

84

81

83

4371

2

2,36

52

56

51

49

50

4371

3

1,87

29

32

29

27

27

56

Салехард

Б

9461

1

4,71

185

198

185

179

183

8585

2

3,71

135

145

134

130

133

8585

3

2,72

86

92

85

82

84

57

Смоленск

Б

4816

1

3,09

99

106

98

100

102

4386

2

2,36

62

67

62

64

66

4386

3

1,88

38

41

37

41

42

58

Ставрополь

А

3209

1

2,52

59

64

59

56

58

2873

2

1,88

29

32

29

27

28

2873

3

1,57

15

17

15

13

13

Примечание. В расчете принят коэффициент теплотехнической однородности - 0,9.

Рис. 5.14.1. Утепление стены из бруса плитами марки «ТЕРМОВЕНТ» в один слой в конструкции со штукатурным покрытием по несущей металлической сетке.

1. Стена из бруса.

2. Плиты марки «TEPMОBEHT» (толщина теплоизоляционного слоя по табл. 5.14.1).

3. Вертикальная стойка из бруса.

4. Металлическая сетка.

5. Штукатурное покрытие.

6. Внутренняя облицовка (гипсокартон, вагонка и т.д.).

7. Крепление вертикальной стойки.

8. Дюбель или гвоздь с шайбой.

Рис. 5.14.2. Стена из бруса с теплоизоляцией из плит марки «ТЕРМОВЕНТ» с облицовкой кирпичом в конструкции с вентилируемым зазором.

1. Стена из бруса.

2. Плиты марки «TEPMОBEHT» (толщина теплоизоляционного слоя по табл. 5.14.1).

3. Кирпичная облицовка.

4. Ветрозащита.

5. Вентилируемый зазор.

6. Крепление облицовки.

7. Крепление плит «ТЕРМОВЕНТ».

Рис. 5.14.4. Вид А к рис. 5.14.3. Стена из бруса с вентилируемым фасадом и теплоизоляцией из плит марки «ТЕРМОВЕНТ» в один слой с облицовкой листовым материалом.

1. Стена из бруса.

2. Плиты марки «TEPMОBEHT» (толщина теплоизоляционного слоя по табл. 5.14.1.).

3. Вертикальная стойка из бруса.

4. Ветрозащита.

5. Облицовка.

6. Вентилируемый зазор.

7. Вертикальная деревянная планка.

8. Крепежный элемент (винт, шуруп и т.п.).

9. Гипсокартон.

10. Дюбель, гвоздь.

Рис. 5.14.6. Разрез каркасной стены с теплоизоляционным слоем из плит марки «TEPMО» в качестве среднего слоя каркасной конструкции.

1. Внутренняя облицовка (гипсокартон и т.п.).

2. Внутренняя обшивка (обрешетка) из досок толщиной 20 - 30 мм.

3. Плиты марки «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ», «ТЕРМОМОНОЛИТ» (толщина теплоизоляционного слоя по табл. 5.14.3).

4. Пароизоляция.

5. Ветрозащита.

6. Наружная стена из шпунтованной доски.

7. Вертикальная стойка каркаса.

8. Воздушный зазор.

Рис. 5.14.7. Узел сопряжения крыши и каркасной стены дома с утеплением из плит марки «TEPMО».

1. Кровля.

2. Деревянные конструкции чердака.

3. Вентилируемое подстропильное пространство.

4. Диффузионная пленка (гидро-ветроизоляция).

5. Плиты марки «TEPMО» по рис. 5.13.11.

6. Плиты марки «ТЕРМО» по рис. 5.14.6.

7. Изоляция чердачного перекрытия утепленной мансарды.

8. Гидроизоляция.

9. Пароизоляция.

10. Внутренняя облицовка.

11. Каркасная стена дома.

Рис. 5.14.8. Чердачное перекрытие неутепленной мансарды или холодного чердака с теплоизоляцией из плит марки «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ».

1. Половая доска или настил.

2. Лаги, балки (каркас).

3. Пароизоляция.

4. Плиты марки «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ» (толщина теплоизоляционного слоя по табл. 5.14.3).

5. Гидроизоляция.

6. Доски 20 - 30 мм.

7. Обшивка (потолок).

Рис. 5.14.9. Конструкция пола над холодным подвалом с теплоизоляцией из плит марки «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «TEPMOCTEHA+», «ТЕРМОВЕНТ».

1. Пол.

2. Лаги, балки (каркас).

3. Пароизоляция.

4. Плиты марки «ТЕРМОЛАЙТ», «ТЕРМОЛАЙТ+», «ТЕРМОСТЕНА», «ТЕРМОСТЕНА+», «ТЕРМОВЕНТ» (толщина теплоизоляционного слоя по табл. 5.14.3).

5. Ветрозащита (пергамин).

6. Обшивка из досок.

7. Гидроизоляция.

8. Опорные бруски.

9. Опорные столбики.

5.15. Применение теплоизоляционных плит марки «ТЕРМО» в «сэндвич-панелях»

5.15.1. Теплоизоляционные плиты из минеральной ваты на синтетическом связующем марки «ТЕРМО» могут применяться в качестве теплоизоляционного слоя в «сэндвич-панелях» с облицовкой из металлических листов с двух сторон.

Стеновые «сэндвич-панели» применяются в стеновых ограждающих конструкциях административных, общественных и производственных зданий. «Сэндвич-панели» могут быть использованы для строительства спортивных залов, торговых центров, объектов автосервиса, складских помещений и других объектов.

Кровельные «сэндвич-панели» применяются в качестве покрытий административных, общественных и производственных зданий.

Применение «сэндвич-панелей» для ограждающих конструкций сокращает сроки и снижает стоимость строительства, дает возможность быстрого демонтажа конструкций и их повторного использования.

5.15.2. В стеновых «сэндвич-панелях» в качестве теплоизоляционного слоя могут быть использованы плиты марки «ТЕРМОМОНОЛИТ», «ТЕРМОСЭНДВИЧ С», «ТЕРМОКРОВЛЯ Н», «ТЕРМОСЭНДВИЧ К», «ТЕРМОКРОВЛЯ» (Рис. 5.15.1).

В кровельных «сэндвич-панелях» в качестве теплоизоляционного слоя используются плиты марки «ТЕРМОСЭНДВИЧ К», «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В». (Рис. 5.15.2).

Технические характеристики плит марок «ТЕРМОМОНОЛИТ», «ТЕРМОСЭНДВИЧ С», «ТЕРМОКРОВЛЯ Н», «ТЕРМОСЭНДВИЧ К», «ТЕРМОКРОВЛЯ» и «ТЕРМОКРОВЛЯ В» приведены в табл. 2.3.

5.15.3. В качестве облицовки могут применяться гладкие и профилированные листы из тонколистовой оцинкованной стали (горячего оцинкования), электролитически оцинкованный (ЭОЦ) прокат, профилированные алюминиевые листы или листы из нержавеющей стали.

На поверхность облицовки может быть нанесено защитно-декоративное покрытие в соответствии с требованиями ГОСТ 30246-94 «Прокат тонколистовой с защитно-декоративным покрытием для строительных конструкций».

5.15.3. Кровельные панели и стеновые панели с теплоизоляционным слоем из плит марки «ТЕРМО» могут крепиться на стальные, деревянные или бетонные прогоны. Для крепления панелей и заделки стыков панелей следует применять коррозионно-стойкие крепежные изделия, совместимые (не вызывающие контактную коррозию) с облицовкой панелей. Количество крепежных элементов определяется в зависимости от ветровой и снеговой нагрузок и собственного веса панелей.

5.15.4. Конструкция стыков панелей должны обеспечивать прочное соединение, не допускать проникновения влаги в утеплитель, воспринимать температурные деформации и не иметь «мостиков холода».

Как правило, стыковка стеновых панелей пазо-гребневым соединением обеспечивает указанные требования. Стеновые панели при горизонтальной раскладке следует располагать так, чтобы не допускать затекания влаги при атмосферных осадках (Рис. 5.15.4).

Кровельные панели соединяются «в нахлест». При монтаже панелей не допускаются зазоры в замковом соединении панелей.

При необходимости швы и стыки панелей могут быть герметизированы мастикой, неопрено-полиуретановой лентой, алюминиевой лентой с липким слоем и др. Для повышения надежности конструкции соединения соседних стеновых панелей необходимо защищать замок нащельником. Пространство между нащельником и панелями заполнить вкладышами из плит марки «ТЕРМОЛАЙТ+» (Рис. 5.15.5).

5.15.5. Расчетная толщина теплоизоляционного слоя из плит «ТЕРМОМОНОЛИТ», «ТЕРМОСЭНДВИЧ С», «ТЕРМОКРОВЛЯ Н», «ТЕРМОСЭНДВИЧ К» и «ТЕРМОКРОВЛЯ» в стеновых и из плит «ТЕРМОСЭНДВИЧ К», «ТЕРМОКРОВЛЯ» и «ТЕРМОКРОВЛЯ В» в кровельных «сэндвич-панелях» приведена, соответственно, в таблицах 5.15.1 и 5.15.2.

Таблица 5.15.1. Расчетная толщина тепловой изоляции из теплоизоляционных плит марки «ТЕРМОМОНОЛИТ», «ТЕРМОСЭНДВИЧ С», «ТЕРМОКРОВЛЯ Н», «ТЕРМОСЭНДВИЧ К» и «ТЕРМОКРОВЛЯ» в стеновых «сэндвич-панелях».

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Плиты марки

ТЕРМОМОНОЛИТ, ТЕРМОСЭНДВИЧ С

ТЕРМОКРОВЛЯ Н

ТЕРМОСЭНДВИЧ К ТЕРМОКРОВЛЯ

Толщина теплоизоляционного слоя, мм

1

2

3

4

5

6

7

8

9

1

Архангельск

Б

5667

2

3,28

130

133

135

5667

3

2,13

74

76

77

2

Астрахань

А

3206

2

2,42

80

82

84

3206

3

1,64

45

46

47

3

Анадырь

Б

8864

2

4,40

184

188

192

8864

3

2,77

105

107

110

4

Барнаул

А

5680

2

3,29

119

122

125

5680

3

2,14

67

68

70

5

Белгород

А

3801

2

2,63

89

91

93

3801

3

1,76

50

51

52

6

Благовещенск

Б

6235

2

3,48

139

142

145

6235

3

2,25

80

81

83

7

Брянск

Б

4162

2

2,76

104

107

109

4162

3

1,83

59

61

62

8

Братск

А

6623

2

3,62

134

137

140

6623

3

2,32

75

77

79

9

Волгоград

А

3596

2

2,56

86

88

90

3596

3

1,72

48

49

50

10

Вологда

Б

5105

2

3,09

120

123

125

5105

3

2,02

69

70

72

11

Воронеж

А

4136

2

2,75

95

97

99

4136

3

1,83

53

54

55

12

Владимир

Б

4580

2

2,90

111

114

116

4154

3

1,83

59

61

62

13

Владивосток

Б

4292

2

2,80

106

109

111

4292

3

1,86

61

62

63

14

Владикавказ

А

3062

2

2,37

78

79

81

3062

3

1,61

43

44

45

15

Грозный

А

2736

2

2,26

72

74

76

2736

3

1,55

40

41

42

16

Екатеринбург

А

5520

2

3,23

117

119

122

5520

3

2,10

65

67

69

17

Иваново

Б

см. Владимир

18

Игарка

Б

9666

2

4,68

198

202

206

9666

3

2,93

113

115

118

19

Иркутск

А

6360

2

3,53

130

133

136

6360

3

2,27

73

75

76

20

Ижевск

Б

5239

2

3,13

123

125

128

5239

3

2,05

70

71

73

21

Йошкар-Ола

Б

5082

2

3,08

120

122

125

5082

3

2,02

68

70

71

22

Казань

Б

см. Вологда

23

Калининград

Б

3262

2

2,44

89

91

93

3262

3

1,65

51

52

53

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6075

2

3,43

125

128

131

6075

3

2,22

70

72

74

26

Вятка

Б

4967

2

3,04

118

120

123

4967

3

1,99

67

69

70

27

Кострома

Б

4862

2

3,00

116

119

121

4862

3

1,97

66

68

69

28

Краснодар

А

2384

2

2,13

67

68

70

2384

3

1,48

37

38

39

29

Красноярск

А

5873

2

3,36

122

125

128

5873

3

2,17

69

70

72

30

Курган

А

см. Барнаул

31

Курск

Б

4039

2

2,71

102

104

107

4039

3

1,81

58

60

61

32

Кызыл

А

7425

2

3,90

147

150

154

7425

3

2,49

83

85

87

33

Липецк

А

4301

2

2,81

97

99

102

4301

3

1,86

54

56

57

34

Магадан

Б

7229

2

3,83

156

160

163

7229

3

2,45

89

91

93

35

Махачкала

А

2264

2

2,09

65

66

68

2264

3

1,45

36

37

38

36

Москва

Б

4601

2

2,91

112

114

117

4601

3

1,92

64

65

67

37

Мурманск

Б

5830

2

3,34

133

135

138

5830

3

2,17

76

77

79

38

Нальчик

А

2923

2

2,32

75

77

79

2923

3

1,58

42

43

44

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4486

2

2,87

110

112

115

4486

3

1,90

63

64

65

41

Новосибирск

А

см. Кемерово

42

Омск

А

5834

2

3,34

122

124

127

5834

3

2,17

68

70

71

43

Оренбург

А

4909

2

3,02

107

109

112

4909

3

1,98

60

61

63

44

Орел

Б

4244

2

2,79

106

108

110

4244

3

1,85

60

62

63

45

Пенза

А

4658

2

2,93

103

105

108

4658

3

1,93

58

59

60

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3181

2

2,41

79

81

83

3181

3

1,64

44

45

46

51

Рязань

Б

4472

2

2,87

110

112

114

4472

3

1,89

62

64

65

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4371

2

2,83

98

101

103

4371

3

1,87

55

56

58

56

Салехард

Б

8585

2

4,30

179

183

187

8585

3

2,72

102

105

107

57

Смоленск

Б

4386

2

2,84

108

110

113

4386

3

1,88

62

63

64

58

Ставрополь

А

2873

2

2,31

75

76

78

2873

3

1,57

42

42

43

59

Сыктывкар

Б

5831

2

3,34

133

135

138

5831

3

2,17

76

77

79

60

Тамбов

А

4362

2

2,83

98

100

103

4362

3

1,87

55

56

58

61

Тверь

Б

4578

2

2,90

111

114

116

4578

3

1,92

64

65

66

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

4961

2

3,04

108

110

113

4961

3

1,99

60

62

63

66

Улан-Уде

А

6731

2

3,66

136

139

142

6731

3

2,35

76

78

80

67

Уфа

А

5091

2

3,08

110

112

115

5091

3

2,02

62

63

64

68

Хабаровск

Б

5760

2

3,32

131

134

137

5760

3

2,15

75

77

78

69

Чебоксары

Б

4969

2

3,04

118

120

123

4969

3

1,99

67

69

70

70

Челябинск

Б

5341

2

3,17

124

127

130

5341

3

2,07

71

72

74

71

Чита

А

7115

2

3,79

142

145

148

7115

3

2,42

80

82

84

72

Элиста

А

3322

2

2,46

82

84

86

3322

3

1,66

46

47

48

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

9882

2

4,76

186

190

194

9882

3

2,98

105

107

110

75

Ярославль

Б

см. Смоленск

Примечание. В расчете принят коэффициент теплотехнической однородности - 0,75.

Таблица 5.15.2. Расчетная толщина тепловой изоляции из плит марки «ТЕРМОСЭНДВИЧ К», «ТЕРМОКРОВЛЯ» и «ТЕРМОКРОВЛЯ В» в кровельных «сэндвич-панелях».

№ п/п

Город РФ

Условия эксплуатации

Dd, ºС·сут

Тип помещения

R0тр, (м2·ºС)/Вт

Толщина изоляции, мм, из плит марки

ТЕРМОСЭНДВИЧ К, ТЕРМОКРОВЛЯ

ТЕРМОКРОВЛЯ В

1

2

3

4

5

6

7

8

1

Архангельск

Б

5667

2

3,87

240

245

5667

3

2,92

179

183

2

Астрахань

А

3206

2

2,88

166

170

3206

3

2,30

131

134

3

Анадырь

Б

8864

2

5,15

322

328

8864

3

3,72

230

235

4

Барнаул

А

5680

2

3,87

225

230

5680

3

2,92

168

172

5

Белгород

А

3801

2

3,12

180

184

3801

3

2,45

140

143

6

Благовещенск

Б

6235

2

4,09

254

260

6235

3

3,06

188

192

7

Брянск

Б

4162

2

3,26

201

206

4162

3

2,54

155

158

8

Братск

А

6623

2

4,25

248

253

6623

3

3,16

182

186

9

Волгоград

А

3596

2

3,04

175

179

3596

3

2,40

137

140

10

Вологда

Б

5105

2

3,64

225

230

5105

3

2,78

170

174

11

Воронеж

А

4136

2

3,25

188

192

4136

3

2,53

145

148

12

Владимир

Б

4580

2

3,43

212

216

4154

3

2,54

155

158

13

Владивосток

Б

4292

2

3,32

205

209

4292

3

2,57

157

160

14

Владикавказ

А

3062

2

2,82

162

166

3062

3

2,27

129

132

15

Грозный

А

2736

2

2,69

155

158

2736

3

2,18

124

127

16

Екатеринбург

А

5520

2

3,81

221

226

5520

3

2,88

166

169

17

Иваново

Б

см. Владимир

18

Игарка

Б

9666

2

5,47

342

349

9666

3

3,92

243

248

19

Иркутск

А

6360

2

4,14

242

247

6360

3

3,09

178

182

20

Ижевск

Б

5239

2

3,70

229

234

5239

3

2,81

172

176

21

Йошкар-Ола

Б

5082

2

3,63

225

230

5082

3

2,77

170

173

22

Казань

Б

см. Вологда

23

Калининград

Б

3262

2

2,90

178

182

3262

3

2,32

141

144

24

Калуга

Б

см. Владивосток

25

Кемерово

А

6075

2

4,03

235

240

6075

3

3,02

174

178

26

Вятка

Б

4967

2

3,59

222

227

4967

3

2,74

168

171

27

Кострома

Б

4862

2

3,54

217

221

4862

3

2,72

164

167

28

Краснодар

А

2384

2

2,55

146

149

2384

3

2,10

119

121

29

Красноярск

А

5873

2

3,95

230

235

5873

3

2,97

171

175

30

Курган

А

см. Барнаул

31

Курск

Б

4039

2

3,22

198

202

4039

3

2,51

153

156

32

Кызыл

А

7425

2

4,57

267

273

7425

3

3,36

194

199

33

Липецк

А

4301

2

3,32

192

196

4301

3

2,58

147

151

34

Магадан

Б

7229

2

4,49

280

286

7229

3

3,31

204

208

35

Махачкала

А

2264

2

2,51

143

146

2264

3

2,07

117

119

36

Москва

Б

4601

2

3,44

213

217

4601

3

2,65

162

165

37

Мурманск

Б

5830

2

3,93

244

249

5830

3

2,96

182

185

38

Нальчик

А

2923

2

2,77

159

163

2923

3

2,23

127

130

39

Нижний Новгород

Б

см. Владимир

40

Новгород

Б

4486

2

3,39

210

214

4486

3

2,62

160

164

41

Новосибирск

А

см. Кемерово

42

Омск

А

5834

2

3,93

229

234

5834

3

2,96

170

174

43

Оренбург

А

4909

2

3,56

207

211

4909

3

2,73

156

160

44

Орел

Б

4244

2

3,30

203

208

4244

3

2,56

156

160

45

Пенза

А

4658

2

3,46

201

205

4658

3

2,66

153

156

46

Пермь

Б

см. Вятка

47

Петропавловск-Камчатский

Б

см. Ижевск

48

Петрозаводск

Б

см. Вологда

49

Псков

Б

см. Курск

50

Ростов-на-Дону

А

3181

2

2,87

165

169

3181

3

2,30

131

133

51

Рязань

Б

4472

2

3,39

209

214

4472

3

2,62

160

163

52

Самара

Б

см. Кострома

53

Санкт-Петербург

Б

см. Орел

54

Саранск

А

см. Пенза

55

Саратов

А

4371

2

3,35

194

198

4371

3

2,59

148

152

56

Салехард

Б

8585

2

5,03

315

321

8585

3

3,65

226

230

57

Смоленск

Б

4386

2

3,35

207

211

4386

3

2,60

159

162

58

Ставрополь

А

2873

2

2,75

158

161

2873

3

2,22

126

129

59

Сыктывкар

Б

5831

2

3,93

244

249

5831

3

2,96

182

185

60

Тамбов

А

4362

2

3,34

194

198

4362

3

2,59

148

152

61

Тверь

Б

4578

2

3,43

212

216

4578

3

2,64

162

165

62

Томск

Б

см. Благовещенск

63

Тула

Б

см. Новгород

64

Тюмень

А

см. Екатеринбург

65

Ульяновск

А

4961

2

3,58

208

213

4961

3

2,74

157

161

66

Улан-Уде

А

6731

2

4,29

250

256

6731

3

3,18

184

188

67

Уфа

А

5091

2

3,64

211

216

5091

3

2,77

159

163

68

Хабаровск

Б

5760

2

3,90

242

247

5760

3

2,94

181

184

69

Чебоксары

Б

4969

2

3,59

222

227

4969

3

2,74

168

171

70

Челябинск

Б

5341

2

3,74

232

236

5341

3

2,84

174

177

71

Чита

А

7115

2

4,45

260

265

7115

3

3,28

190

194

72

Элиста

А

3322

2

2,93

169

172

3322

3

2,33

133

136

73

Южно-Сахалинск

Б

см. Вологда

74

Якутск

А

9882

2

5,55

326

333

9882

3

3,97

231

236

75

Ярославль

Б

см. Смоленск

Примечание. В расчете принят коэффициент теплотехнической однородности - 0,75.

Рис. 5.15.1. Кровельная панель типа «сэндвич» с теплоизоляционным слоем из плит марки «ТЕРМОСЭНДВИЧ К», «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В» с металлической облицовкой

1. Плиты марки «ТЕРМОСЭНДВИЧ К», «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ В» (толщина теплоизоляционного слоя по табл. 5.15.2.).

2. Внутренняя облицовка панели.

3. Наружная облицовка панели.

Рис. 5.15.2. Узлы крепления кровельных «сэндвич-панелей» с теплоизоляционным слоем из плит «ТЕРМО».

1. Прогон.

2. Кровельная «сэндвич-панель» с теплоизоляционным слоем из плит марки «ТЕРМО» (рис. 5.15.1.).

3. Самосверлящий шуруп.

4. Защитный фартук.

5. Вкладыш из плит «ТЕРМОЛАЙТ» в полиэтиленовой пленке.

6. Гребенка.

7. Заклепка.

L - определяется допустимой нагрузкой.

Рис. 5.15.3. Стеновая панель типа «сэндвич» с теплоизоляционным слоем из плит марки «ТЕРМО» с металлической облицовкой.

1. Плиты марки «ТЕРМОМОНОЛИТ», «ТЕРМОСЭНДВИЧ С», «ТЕРМОКРОВЛЯ», «ТЕРМОКРОВЛЯ Н» (толщина теплоизоляционного слоя по табл. 5.15.1).

2. Внутренняя облицовка панели.

3. Наружная облицовка панели.

Рис. 5.15.4. Крепление стеновых «сэндвич-панелей» с теплоизоляционным слоем из плит марки «ТЕРМО» к прогону при их горизонтальной расположении.

1. Прогон.

2. Стеновая панель с теплоизоляционным слоем из плит «ТЕРМО».

3. Крепежные винты.

Рис. 5.15.5. Узел соединения стеновых «сэндвич-панелей».

1. Прогон.

2. Стеновая «сэндвич-панель» с теплоизоляционным слоем из плит марки «ТЕРМО» (рис. 5.15.3).

3. Крепежный винт.

4. Нащельник.

5. Уплотнитель из плит марки «ТЕРМО» или матов минераловатных в полиэтиленовой пленке.

6. Винт самонарезающий.

6. ЗАЩИТНО-ДЕКОРАТИВНЫЕ ПОКРЫТИЯ, ВЕТРОЗАЩИТНЫЕ И ПАРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ, ДЕТАЛИ КРЕПЛЕНИЯ

6.1. Конструкции крепления и материалы защитно-декоративного покрытия (облицовки) в системах наружного утепления зданий с вентилируемым зазором отличаются большим разнообразием.

Для облицовки фасадов многоэтажных зданий применяются фиброцементные плиты «Minerit», «Cynop», «Cem Stone» (Финляндия), «Eternit» (Бельгия), плиты, выпускаемые красноярским заводом «Краспан», плиты (или плитки) керамогранитные и керамические (Италия), плиты гранитные, мраморные, плитка «Марморок», и другие.

Профилированные металлические покрытия «Ранила», «сайдинг» могут применяться для облицовки фасадов административных и производственных зданий.

В малоэтажном и коттеджном строительстве наиболее эффективны покрытия типа «сайдинг» (металлический и полимерный), а также традиционная для России деревянная «вагонка».

6.2. В качестве ветрозащиты в конструкциях с вентилируемым зазором могут быть использованы материалы, обладающие гидроизоляционными и ветрозащитными свойствами при достаточно высокой паропроницаемости.

К таким материалам относятся: диффузионные пленки фирмы «JUTA» (Чешская республика), «JUTAVEK», «JUTAFOL-D»; ветро- и гидроизоляционные материалы «Tyvek», выпускаемые фирмой «Du Pont Engineering Products S.A» (Люксембург), технические характеристики которых приведены в таблицах 6.1. и 6.2.

Современные подкровельные материалы выпускает датская фирма «Monarflex». В конструкциях кровли из листовых металлических материалов и конструкциях утепления стен с вентилируемым зазором может использоваться дышащая полипропиленовая мембрана с высокой паропроницаемостью «Monarflex BM 310» толщиной 0,31 мм. Также может применяться влагонепроницаемая полиэтиленовая мембрана «Монарфол 125 перфорированный» толщиной 0,125 мм с паропроницаемостью 20 г/м2 за 24 часа.

В качестве ветрозащиты могут быть использованы гидрофобизированные стеклохолсты и стеклоткани.

6.3. В качестве пароизоляционных материалов в ограждающих конструкциях с применением теплоизоляционных плит марки «ТЕРМО» могут быть использованы паронепроницаемые пленки «JUTAFOL-H» и «JUTAFOL-NAL», «Monarflex», а также отечественные пароизоляционные материалы с характеристиками по СНиП 23-02-2003 «Тепловая защита зданий».

Таблица 6.1. Технические характеристики диффузионных и пароизоляционных пленок фирмы «JUTA».

Наименование пленок

Паропроницаемость за 24 часа, г/м2, по DIN 53122

Эквивалентное диффузионное сопротивление

Эквивалентная диффузионная толщина, Сд, м

Поверхностная плотность г/м2

Подкровельные:

диффузионные микроперфорированные

Ютафол Д 110 Стандарт

22,65

7215μ

2,09

110

Ютафол Д 110 Специал

22,65

7215μ

2,09

110

Ютафол Д 140 Стандарт

30,52

4143μ

1,20

140

Ютафол Д 140 Специал

30,52

4143μ

1,20

140

Ютафол Д 220 Стандарт

20,0

5800μ

1,40

220

Ютафол Д 220 Специал

20,0

5800μ

1,40

220

супердиффузионная мембрана

Ютавек

1200

21μ

0,013

114

абсорбционная (антиконденсационная)

Ютакоп Н 140 ВС УВ

0,352

321514μ

7702

140

Паронепроницаемые (паробарьеры)

Ютафол Н 110 Стандарт

0,90

210152μ

46

110

Ючафол Н 110 Специал

0,90

210152μ

46

110

Ютафол Н 140 Стандарт

1,10

148275μ

43

140

Ютафол Н 140Специал

1,10

148275μ

43

140

Ютафол Н 220 Стандарт

0,52

185714μ

78

220

Ютафол Н 220 Специал

0,52

185714μ

78

220

пленка с отражательным покрытием

Ютафол НАЛ 170 Специал

0,20

938600μ

188

170

6.4. Выбор системы крепления конструкций наружного утепления стен зданий определяются массой и конструктивными особенностями покрытий, деформативными и прочностными свойствами утеплителя, конструктивными и прочностными характеристиками крепежных элементов, при этом наружные стены зданий, должны обладать достаточной прочностью для закрепления дюбелей и анкеров конструкции утепления.

Таблица 6.2. Технические характеристики рулонного пленочного материала типа «Тайвек» фирмы «Du Pont Engineering Products S.A.» (Люксембург)

Техническая характеристика

Единица измерения

«Tyvеk» («Тайвек»), марки

«Soft»

«Pro»

Масса, не менее

г/м2

60

130

Толщина, не менее

мм

0,2

0,5

Паропроницаемость за 24 часа

г/м2

830

940

Водонепроницаемость в течение 10 мин, не менее

кг/см2

5

5

Разрывная нагрузка при растяжении, не менее

кг/см2

11

23

Относительное удлинение

%

30

21

Прочность на отрыв при закреплении гвоздем с диаметром шляпки 9 мм

кг

9,4

16,9

Теплостойкость, не менее

°С

95

95
