ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ СТАЛЕЙ АУСТЕНИТНОГО КЛАССА
ДЛЯ ТРУБОПРОВОДОВ АЭС Dh=14 ¸ 325 мм

ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 24.125.01-89 - ОСТ 24.125.26-89

1991

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829

СОГЛАСОВАН с Главным научно-техническим управлением Минатомэнерго СССР

Государственным комитетом СССР по надзору за безопасным ведением работ в атомной энергетике (Госатомэнергонадзор СССР)

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ПЕРЕХОДНЫЕ С ВЫТЯНУТОЙ ГОРЛОВИНОЙ ДЛЯ ТРУБОПРОВОДОВ АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 24.125.19-89

Дата введения 01.01.90

1. Настоящий стандарт распространяется на переходные тройники с вытянутой горловиной из коррозионно-стойкой стали аустенитного класса для трубопроводов АЭС на рабочее давление и температуру среды (водяной пар и горячая вода):

p = 10,79 МПа (110 кгс/см2), t = 55 °С;

p = 10,10 МПа (103 кгс/см2), t = 170 °С;

p = 9,02 МПа (92 кгс/см2), t = 290 °С;

p = 7,55 МПа (77 кгс/см2), t = 290 °С;

p = 5,40 МПа (55 кгс/см2), t = 60 °C;

p = 3,92 МПа (40 кгс/см2), t = 290 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °C;

p = 2,45 МПа (25 кгс/см2), t = 250 °С.

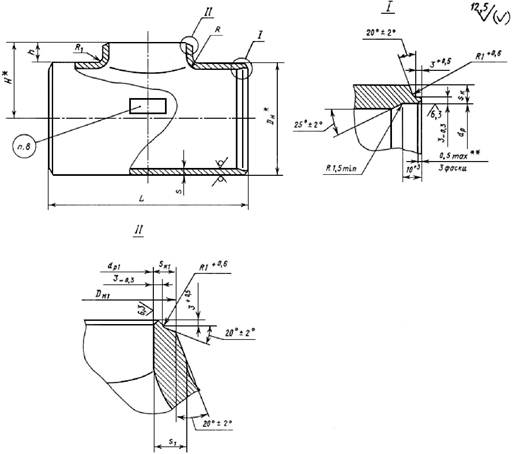

2. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в таблице.

Масса тройников, указанная в таблице, - расчетная, приведена для справки.

3. Материал тройников - трубы из стали 08Х18Н10Т по ТУ 14-3-197 для трубопроводов групп В и С и по ТУ 14-3-935 для трубопроводов группы С.

4. Размер h, радиусы R и R1 и толщина стенки sк1 могут быть изменены при соблюдении условий прочности по усмотрению предприятия-изготовителя.

5. Размер s1 обеспечивается технологией изготовления.

6. Остальные технические требования - по ОСТ 108.030.123.

7. Пример условного обозначения тройника переходного с вытянутой горловиной исполнения 05 Dу = 200 мм и Dу1 = 150 мм на параметры среды p = 3,92 МПа (40 кгс/см2), t = 290 °С:

ТРОЙНИК 05 ОСТ 24.125.19.

8. Пример маркировки: 05 ОСТ 24.125.19

Товарный знак

_____________

* Размеры для справок

** Внутреннюю кромку притупить. Контроль осуществлять визуально по эталону.

Размеры, мм

Исполнение

Условные
проходы
Dу×Dу1

Размеры
присоединяемых
труб

Dн*

Dн1

dp

dp1

L ± 5

H*

h +5

s

s1

sк

sк1

R,
не более

R1, не менее

Масса, кг

к корпусу

к горловине

Номин.

Пред.
откл.

Номин.

Пред.
откл.

Номин.

Пред.
откл.

не менее

D'н

s'

D"н

s"

p = 10,79 МПа (110 кгс/см2), t = 55 °С; p = 10,10 МПа (103 кгс/см2), t = 170 °С; p = 9,02 МПа (92 кгс/см2), t = 290 °С; p = 7,55 МПа (77 кгс/см2), t = 290 °С

01

150×80

159

9

89

5

159

90

+2

143

+0,26

80

+0,3

400

98

18

17

10,2

6,7

4,0

25

11

24,0

p = 5,40 МПа (55 кгс/см2), t = 60°C; p = 3,92 МПа (40 кгс/см2), t = 290 °С; p = 3,92 МПа (40 кгс/см2), t = 200°C

02

125×100

133

6,0

108

5,0

133

110

+2

124

+0,23

100

+0,23

400

85

18

14

8,4

3,2

4,5

18

10

15,0

03

150×80

159

6,5

89

159

90

149

+0,26

80

+0,3

98

13

8,2

3,8

4,0

25

9

19,0

04

150×125

133

6,0

135

124

+0,23

100

20

4,5

21

21,0

05

200×150

220

8,0

159

6,5

219

162

208

+0,30

149

+0,26

500

135

25

16

9,6

4,3

5,3

30

11

41,0

06

250×200

273

11,0

220

8,0

273

222

+3

255

208

+0,30

161

17

10,2

7,3

6,0

57,0

07

300×200

325

12,0

325

305

+0,34

600

187

16

9,6

7,8

35

73,0

p = 2,45 МПа (25 кгс/см2), t = 250 °С

08

300×250

325

12,0

273

11,0

325

275

+3

305

+0,34

255

+0,30

600

187

25

16

9,6

7,8

8,0

35

11

75,0

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ УКАЗАНИЕМ Министерства тяжелого, энергетического и транспортного машиностроения СССР от 26.05.89 № ВА-002-1/4829

2. ИСПОЛНИТЕЛИ

К.И. Бояджи; Д.В. Колпакова; Ф.А. Гловач; В.Ф. Логвиненко (руководители темы); А.М. Рейнов; Н.В. Москаленко; В.Я. Шейфель; А.З. Гармаш; Л.М. Рачко; И.Ю. Чудакова

3. ЗАРЕГИСТРИРОВАН Центральным государственным фондом стандартов и технических условий за № 8428036 от 27.10.89

4. ВЗАМЕН ОСТ 108.104.102-76

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 108.030.123-85А

6

ТУ 14-3-197-89

3

ТУ 14-3-935-80

3
