Государственное санитарно-эпидемиологическое нормирование
Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций химических
веществ в воздухе рабочей зоны, смывах и
атмосферном воздухе

Сборник методических указаний

МУК 4.1.2290-07, МУК 4.1.2295-07
МУК 4.1.2296-07, МУК 4.1.2298-07
МУК 4.1.2346-08

Москва 2009

1. Сборник подготовлен Федеральным научным центром гигиены им. Ф.Ф. Эрисмана (академик РАМН, проф. В.Н. Ракитский, проф. Т.В. Юдина); при участии специалистов Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека. Разработчики методов указаны в каждом из них.

2. Рекомендованы к утверждению Комиссией по государственному санитарно-эпидемиологическому нормированию при Федеральной службе по надзору в сфере защиты прав потребителей и благополучия человека.

3. Утверждены Руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главным государственным санитарным врачом Российской Федерации Г.Г. Онищенко.

4. Введены впервые.



УТВЕРЖДАЮ

Руководитель Федеральной службы
по надзору в сфере защиты прав
потребителей и благополучия человека,
Главный государственный санитарный
врач Российской Федерации

Г.Г. Онищенко

10 октября 2007 г.

Дата введения: 28 декабря 2007 г.

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций галаксифоп-Р-метила
в воздухе рабочей зоны, смывах с кожных покровов
операторов и атмосферном воздухе населенных мест
методом капиллярной газожидкостной хроматографии

Методические указания

МУК 4.1.2296-07

Настоящие методические указания устанавливают метод капиллярной газожидкостной хроматографии для измерения массовой концентрации галаксифооп-Р-метила в воздухе рабочей зоны, смывах с кожных покровов операторов и атмосферном воздухе в диапазонах соответственно 0,05 - 1,0 мг/м3; 0,05 - 1,0 мкг/смыв; 0,00008 - 0,00016 мг/м3.

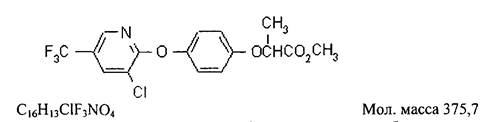

Метиловый эфир П-2-[4-(3-хлор-5-трифторметилпиридил-2-окси)фенокси] пропионовой кислоты (IUPAC)

Химически чистый метиловый эфир представляет собой прозрачную коричневую жидкость без запаха. Плотность 1,372 (при 20 °С). Температура кипения > -280 °С. Давление паров при 25 °С: 0,328 мПа. Коэффициент распределение н-октанол/вода Кow logP = 4,00. Растворимость в воде - 9,08 мг/дм3 (при 25 °С). Растворимость в ацетоне, циклогесане, дихлорметане, этаноле, метаноле, толуоле, ксилоле > 1 кг/л.

Гидролиз в воде: DT50 - 100 дней (рН 5), 48 дней (рН 7), 52 ч (рН 9) (при 25 °С). Подвержен быстрому гидролизу в почве DT50 < 24 ч.

Краткая токсикологическая характеристика

Острая пероральная токсичность (LD50) для крыс - 300 мг/кг (самцы), 623 мг/кг (самки); острая дермальная токсичность (LD50) для крыс - > 2 000 мг/кг.

Область применения

Галаксифоп-Р-метил рекомендуется в качестве послевсходового гербицида для борьбы с однолетними и многолетними злаковыми сорными растениями на сахарной и кормовой свекле, подсолнечнике.

ПДК в воздухе рабочей зоны - 1,0 мг/м3; ОБУВ в атмосферном воздухе населенных мест - 0,0001 мг/м3.

1. Погрешность измерений

Методика обеспечивает выполнение измерений с погрешностью, не превышающей ±25 %, при доверительной вероятности 0,95.

2. Метод измерений

Измерения концентраций галаксифоп-Р-метила выполняют методом капиллярной газожидкостной хроматографии (ГЖХ) с электроно-захватным детектором (ЭЗД).

Концентрирование галаксифоп-Р-метила из воздушной среды осуществляют на последовательно соединенные фильтр «синяя лента» и фильтр из пенополиуретана, экстракцию с фильтров проводят этиловым спиртом.

Смыв с кожных покровов проводят этиловым спиртом.

Нижний предел измерения в анализируемом объеме пробы - 0,005 нг. Средняя полнота извлечения с фильтров - 94,65 %, с поверхности кожи - 82,08 %.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. Средства измерений

Газовый хроматограф «Кристалл-2000М», снабженный электронозахватным детектором с пределом детектирования по линдану 5×10-14 г/с, предназначенный для работы с капиллярной колонкой

Номер Госреестра 14516-95

Весы аналитические ВЛА-200

ГОСТ 24104

Меры массы

ГОСТ 7328

Микрошприц типа МШ-1М, вместимостью 1 мм3

ТУ 2.833.105

Пробоотборное устройство ОП-442ТЦ (ЗАО «ОПТЭК», г. Санкт-Петербург)

Номер Госреестра 18860-05

Барометр-анероид М-67

ТУ 2504-1797-75

Термометр лабораторный шкальный ТЛ-2, цена деления 1 °С, пределы измерения 0 - 55 °С

ТУ 215-73Е

Колбы мерные вместимостью 100 см3

ГОСТ 1770

Пипетки градуированные 2-го класса точности вместимостью 1,0, 2,0, 5,0, 10 см3

ГОСТ 29227

Цилиндры мерные с пришлифованной пробкой вместимостью 50 см3

ГОСТ 1770

Допускается использование средств измерения с аналогичными или лучшими характеристиками.

3.2. Реактивы

Галаксифоп-Р-метил, аналитический стандарт с содержанием действующего вещества 99,8 % (DowAgroScience)



Азот осч, из баллона

ГОСТ 9293

Ацетон, осч

ГОСТ 2306

н-Гексан, хч

ТУ 6-09-4521-7

Вода дистиллированная

ГОСТ 6790

Натрий углекислый, хч

ГОСТ 83

Спирт этиловый ректификованный

ГОСТ Р 51652 или ГОСТ 18300

Допускается использование реактивов иных производителей с аналогичной или более высокой квалификацией.

3.3. Вспомогательные устройства, материалы

Аппарат для встряхивания типа АВУ-6с

ТУ 64-1-2851-78

Баня водяная



Бумажные фильтры «синяя лента», обеззоленные

ТУ 6-09-2678-77

Бязь хлопчатобумажная белая



Воронка Бюхнера

ГОСТ 9147

Воронки конусные диаметром 40 - 45 мм

ГОСТ 25336

Груша резиновая



Колба Бунзена

ГОСТ 25336

Колбы грушевидные на шлифе, вместимостью 150 см3

ГОСТ 9737

Насос водоструйный

ГОСТ 25336

Ломтерезка механическая бытовая



Пенополиуретан ППУ ПЕНОР-301

ТУ 2254-018-329-57768-2002

Пинцет



Стаканы химические с носиком, вместимостью 150 см3

ГОСТ 25336

Стекловата



Стеклянные емкости, вместимостью 100 см3 с герметичной металлической крышкой



Стеклянные палочки



Ректификационная колонна с числом теоретических тарелок не менее 50



Ротационный вакуумный испаритель В-169 фирмы Buchi, Швейцария



Установка для перегонки растворителей



Фильтродержатель



Хроматографическая колонка капиллярная DB-5, длиной 30 м, внутренним диаметром 0,25 мм, толщина пленки сорбента 0,25 мкм



Допускается применение другого оборудования с аналогичными или лучшими техническими характеристиками.

4. Требования безопасности

4.1. При выполнении измерений необходимо соблюдать требования техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007, требования по электробезопасности при работе с электроустановками по ГОСТ 12.1.019, а также требования, изложенные в технической документации на газовый хроматограф.

4.2. Помещение должно соответствовать требованиям пожаробезопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009. Содержание вредных веществ в воздухе на должно превышать норм, установленных ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны». Организация обучения работников безопасности труда - по ГОСТ 12.0.004.

5. Требования к квалификации операторов

К выполнению измерений допускают специалистов, имеющих квалификацию не ниже лаборанта-исследователя, с опытом работы на газовом хроматографе.

К проведению пробоподготовки допускают оператора с квалификацией «лаборант», имеющего опыт работы в химической лаборатории.

6. Условия измерений

При выполнении измерений соблюдают следующие условия:

• процессы приготовления растворов и подготовки проб к анализу проводят при температуре воздуха (20 ± 5) °С и относительной влажности не более 80 %.

• выполнение измерений на газовом хроматографе проводят в условиях, рекомендованных технической документацией к прибору.

7. Подготовка к выполнению измерений

Выполнению измерений предшествуют следующие операции: очистка органических растворителей (при необходимости), приготовление градуировочных растворов, установление градуировочной характеристики, подготовка фильтров и салфеток для отбора проб, отбор проб.

7.1. Очистка органических растворителей

7.1.1. Очистка ацетона

Ацетон перегоняют над небольшим количеством KMnO4 и прокаленным карбонатом калия или подвергают ректификационной перегонке на колонне с числом теоретических тарелок не менее 50.

7.1.2. Очистка гексана

Растворитель последовательно промывают порциями концентрированной серной кислоты, до тех пор, пока она не перестанет окрашиваться в желтый цвет, водой до нейтральной реакции промывных вод, перегоняют над поташом.

7.2. Приготовление градуировочных растворов и растворов внесения

7.2.1. Исходный раствор галаксифоп-Р-метила для градуировки (концентрация 100 мкг/см3). В мерную колбу вместимостью 100 см3 помещают 0,01 г галаксифоп-Р-метила, растворяют в 50 - 60 см3 гексана, доводят гексаном до метки, тщательно перемешивают.

Раствор хранят в холодильнике при температуре 4 - 6 °С в течение месяца.

7.2.2. Раствор № 1 галаксифоп-Р-метила для градуировки (концентрация 10 мкг/см3). В мерную колбу вместимостью 100 см3 помещают 10 см3 исходного раствора галаксифоп-Р-метила с концентрацией 100 мкг/см3 (п. 7.2.1), разбавляют гексаном до метки.

Градуировочный раствор № 1 хранят в холодильнике при температуре 4 - 6 °С в течение месяца.

7.2.3. Рабочие растворы № 2 - 6 галаксифоп-Р-метила для градуировки и внесения (концентрация 0,005 - 0,1 мкг/см3). В 5 мерных колб вместимостью 100 см3 помещают по 0,5, 1,0, 2,5; 5,0 и 10,0 см3 градуировочного раствора № 1 с концентрацией 10 мкг/см3 (п. 7.2.2), доводят до метки гексаном, тщательно перемешивают, получают рабочие растворы №№ 2 - 6 с концентрацией галаксифоп-Р-метила 0,005 , 0,01, 0,025, 0,05 и 0,1 мкг/см3, соответственно.

Растворы хранят в холодильнике при температуре 4 - 6 °С в течение 10-ти дней.

Эти растворы галаксифоп-Р-метила используют для приготовления проб с внесением при оценке полноты извлечения действующего вещества методом «внесено-найдено».

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость площади пика (мВ∙сек) от концентрации галаксифоп-Р-метила в растворе (мкг/см3), устанавливают методом абсолютной калибровки по 4-ти растворам для градуировки.

В испаритель хроматографа вводят по 1 мм3 каждого градуировочного раствора и анализируют в условиях хроматографирования по п. 7.3.1. Осуществляют не менее 3-х параллельных измерений. Устанавливают площадь пика действующего вещества.

Градуировочный график проверяют перед проведением измерений, анализируя один из градуировочных растворов. Если значения площадей отличаются более чем на 6 % от данных, заложенных в градуировочную характеристику, ее строят заново, используя свежеприготовленные рабочие растворы для градуировки.

7.3.1. Условия хроматографирования

Измерения выполняют при следующих режимных параметрах:

Газовый хроматограф «Кристалл-2000М», снабженный электроно-захватным детектором

Колонка капиллярная DB-5, длиной 30 м, внутренним диаметром 0,25 мм, толщина пленки сорбента 0,25 мкм

Температура детектора 320 °С

испарителя 260 °С

Температура термостата колонки программированная. Начальная температура - 200 °С, выдержка 0,5 мин, нагрев колонки со скоростью 10 градусов в мин до температуры 230 °С, выдержка 5 мин, нагрев колонки до температуры 250 °С, выдержка 2,5 мин.

Скорость газа 1 (азот): 31,688 см/с, давление 125 кПа, поток 0,996 см3/мин.

Газ 2: деление потока 1:5; сброс 5,0 см3/мин

Хроматографируемый объем: 1 мм3

Ориентировочное время выхода галаксифоп-Р-метила: 6 мин 24 с.

Линейный диапазон детектирования: 0,005 - 0,1 нг

7.4. Подготовка фильтров для отбора проб воздуха

Из блока пенополиуретана вырезают фильтр толщиной 2 - 2,5 мм, диаметром 48 - 50 мм, соответствующим внутреннему диаметру фильтродержателя. Диаметр бумажного фильтра «синяя лента» также должен соответствовать внутреннему диаметру фильтродержателя.

Фильтры из пенополиуретана и бумаги последовательно по 3 раза промывают на воронке Бюхнера этанолом, затем ацетоном порциями 25 - 30 см3, сушат с помощью разряжения, создаваемого водоструйным насосом, затем на воздухе при комнатной температуре. До использования фильтры хранят в герметично закрытой стеклянной таре.

7.5. Подготовка салфеток для проведения смыва

Вырезают салфетки (лоскуты) из белой бязи размером 10×10 см, затем их последовательно обрабатывают 5 %-ым раствором углекислого натрия (при кипячении), водой до нейтральной реакции промывных вод, 2-х кратно промывают этиловым спиртом, сушат на воздухе при комнатной температуре. До использования салфетки хранят в герметично закрытой стеклянной таре.

8. Отбор и хранение проб воздуха

8.1. Воздух рабочей зоны

Отбор проб проводят в соответствии с требованиями ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны». Воздух с объемным расходом 1 - 2 дм3/мин аспирируют через пробоотборную систему - последовательно соединенные бумажный фильтр «синяя лента» и фильтр из пенополиуретана, помещенные в фильтродержатель.

Для измерения концентрации галаксифоп-Р-метила на уровне 0,5 ПДК для воздуха рабочей зоны необходимо отобрать 0,5 дм3 воздуха. Срок хранения отобранных проб, помещенных в полиэтиленовые пакеты, в морозильной камере при температуре ниже -15 °С - 30 дней.

8.2. Атмосферный воздух

Отбор проб проводят в соответствии с требованиями ГОСТ 17.2.4.02-81 «ОПА. Общие требования к методам определения загрязняющих веществ в воздухе населенных мест». Воздух с объемным расходом 2 - 5 дм3/мин аспирируют через пробоотборную систему - последовательно соединенные бумажный фильтр «синяя лента» и фильтр из пенополиуретана, помещенные в фильтродержатель.

Для измерения концентрации на уровне 0,8 ОБУВ для атмосферного воздуха необходимо отобрать 62,5 дм3 воздуха. Срок хранения отобранных проб аналогичен (п. 8.1).

9. Условия проведения смыва

Смывы проводят в конце работы или после выполнения отдельных операций с открытых и закрытых спецодеждой или другими СИЗ участков тела (лоб, лицо, шея, спина, грудь, предплечье, голень, кисти рук, включая межпальцевые промежутки).

До работы выбирают участок кожи, обрабатывают его с целью удаления загрязнений, фиксируют площадь (не менее 200 см2). При необходимости отбирают фоновые смывы.

Смыв проводят способом обмыва фиксированного участка кожи этиловым спиртом, помещая 20 см3 в стеклянную емкость с металлической крышкой. Тканевой салфеткой, смоченной растворителем, с помощью пинцета (индивидуально) обмывают кожный покров сверху вниз. Операцию повторяют дважды.

Срок хранения отобранных проб смывов, помещенных в герметично закрытые емкости, в морозильной камере при температуре ниже - 15 °С - 30 дней.

10. Выполнение измерений

10.1. Воздух рабочей зоны

Экспонированные фильтры «синяя лента» + «пенополиуретан» переносят в химический стакан вместимостью 150 см3, заливают 20 см3 этанола, помещают на встряхиватель на 10 мин. Растворитель сливают, фильтры еще дважды обрабатывают новыми порциями этанола объемом 15 см3, выдерживая на встряхивателе по 5 мин.

Объединенный экстракт переносят (через воронку) в мерный цилиндр объемом 50 см3, доводят этанолом до метки, перемешивают и анализируют при условиях хроматографирования, указанных в п. 7.3.1.

10.2. Атмосферный воздух

Экспонированные фильтры «синяя лента» + «пенополиуретан» переносят в химический стакан вместимостью 150 см3, заливают 20 см3 этанола, помещают на встряхиватель на 10 мин. Растворитель сливают, фильтры еще дважды обрабатывают новыми порциями этанола объемом 15 см3, выдерживая на встряхивателе по 5 мин.

Объединенный экстракт упаривают в грушевидной колбе на ротационном вакуумном испарителе при температуре бани не выше 35 °С почти досуха, оставшийся растворитель отдувают потоком теплого воздуха. Остаток растворяют в 1 см гексана и анализируют при условиях хроматографирования, указанных в п. 7.3.1.

10.3. Смывы с кожных покровов

Пробу смыва сливают (через воронку) в колбу для упаривания, с помощью пинцета извлекают салфетку, помещают в конусную химическую воронку, установленную в муфту колбы для упаривания, тщательно отжимают и промывают этиловым спиртом дважды порциями по 10 см3, предварительно ополаскивая растворителем емкость, в которой находилась проба.

Объединенный раствор упаривают в грушевидной колбе на ротационном вакуумном испарителе при температуре бани не выше 40 °С почти досуха, оставшийся растворитель отдувают потоком теплого воздуха. Остаток растворяют в 10 см3 гексана и анализируют при условиях хроматографирования, указанных в п. 7.3.1.

Пробу вводят в испаритель хроматографа не менее двух раз. Устанавливают площадь пика действующего вещества, с помощью градуировочного графика определяют концентрацию галаксифоп-Р-метила в хроматографируемом растворе.

Образцы, дающие пики, большие, чем градуировочный раствор с концентрацией 0,1 мкг/см3, разбавляют гексаном (не более чем в 50 раз).

Перед анализом опытных образцов проводят хроматографирование холостых (контрольных) проб - экстрактов неэкспонированных фильтров и салфетки.

11. Обработка результатов анализа

11.1. Воздушная среда

Массовую концентрацию галаксифоп-Р-метила в пробе воздуха X, мг/м3, рассчитывают по формуле:

Х = СW/Vt, где

С - концентрация галаксифоп-Р-метила в хроматографируемом растворе, найденная по градуировочному графику в соответствии с величиной площади хроматографического пика, мкг/см3;

W - объем экстракта, подготовленного для хроматографирования, см3;

Vt - объем пробы воздуха, отобранный для анализа, приведенный к стандартным (давление 760 мм рт. ст., температура 20 °С) при исследовании воздуха рабочей зоны или нормальным условиям (давление 760 мм рт. ст., температура 0 °С) при исследовании атмосферного воздуха, дм3.

Vt = RР ut/(273 + Т), где

Т - температура воздуха при отборе проб (на входе в аспиратор), °С,

Р - атмосферное давление при отборе пробы, мм рт. ст.,

u - расход воздуха при отборе пробы, дм3/мин,

t - длительность отбора пробы, мин,

R - коэффициент, равный 0,386 для воздуха рабочей зоны и 0,357 для атмосферного воздуха.

За результат анализа () принимается среднее арифметическое результатов двух параллельных определений X1 и Х2 ( = (X1 + Х2)/2), расхождение между которыми не превышает значений норматива оперативного контроля сходимости (d):

|X1 - X2| ≤ d.

d = dотн/100, мг/м3, где

d - норматив оперативного контроля сходимости, мг/м3;

dотн - норматив оперативного контроля сходимости, % (равен 5 %).

11.2. Смывы с кожных покровов

Массовую концентрацию галаксифоп-Р-метила в пробе смыва X, мкг/смыв, рассчитывают по формуле:

X = CW, где

С - концентрация галаксифоп-Р-метила в хроматографируемом растворе, найденная по градуировочному графику в соответствии с величиной площади хроматографического пика, мкг/см3;

W - объем экстракта, подготовленного для хроматографирования, см3.

Примечание: Идентификация и расчет концентрации вещества в пробах могут быть проведены с помощью компьютерной программы обработки хроматографических данных, включенной в аналитическую систему.

12. Оформление результатов измерений

Результат количественного анализа представляют в виде:

• результат анализа  в мг/м3 или мкг/смыв (с указанием площади смыва в см2), характеристика погрешности δ, % (±25 %), Р = 0,95 или

 ± Δ мг/м3 (мкг/смыв, площадь смыва, см2), Р = 0,95, где

Δ - абсолютная погрешность.

Результат измерений должен иметь тот же десятичный разряд, что и погрешность.

Если содержание вещества менее нижней границы диапазона определяемых концентраций, результат анализа представляют в виде:

«содержание галаксифоп-Р-метила в пробе воздуха рабочей зоны -менее 0,05 мг/м3; атмосферного воздуха - менее 0,00008 мг/м3; смыва -менее 0,05мкг/смыв»*

* - 0,05 мг/м3; 0,00008 мг/м3; 0,05 мкг/смыв - пределы обнаружения при отборе 5 дм3 воздуха рабочей зоны; 62,5 дм3 атмосферного воздуха, в пробе смыва (фиксированная площадь смыва, 200 см ), соответственно.

13. Контроль погрешности измерений

Оперативный контроль погрешности и воспроизводимости измерений осуществляется в соответствии с ГОСТ ИСО 5725-1-6-2002 «Точность (правильность и прецизионность) методов и результатов измерений».

14. Разработчики

Т.В. Юдина, Н.Е. Федорова, Л.В. Горячева (ФГУН «Федеральный научный центр гигиены им. Ф.Ф. Эрисмана Роспотребнадзора»).

СОДЕРЖАНИЕ

1. Погрешность измерений. 2

2. Метод измерений. 2

3. Средства измерений, вспомогательные устройства, реактивы и материалы.. 2

3.1. Средства измерений. 2

3.2. Реактивы.. 3

3.3. Вспомогательные устройства, материалы.. 3

4. Требования безопасности. 4

5. Требования к квалификации операторов. 4

6. Условия измерений. 4

7. Подготовка к выполнению измерений. 4

7.1. Очистка органических растворителей. 4

7.2. Приготовление граду ировочных растворов и растворов внесения. 4

7.3. Установление градуировочной характеристики. 5

7.4. Подготовка фильтров для отбора проб воздуха. 5

7.5. Подготовка салфеток для проведения смыва. 6

8. Отбор и хранение проб воздуха. 6

8.1. Воздух рабочей зоны.. 6

8.2. Атмосферный воздух. 6

9. Условия проведения смыва. 6

10. Выполнение измерений. 6

10.1. Воздух рабочей зоны.. 6

10.2. Атмосферный воздух. 7

10.3. Смывы с кожных покровов. 7

11. Обработка результатов анализа. 7

11.1. Воздушная среда. 7

11.2. Смывы с кожных покровов. 8

12. Оформление результатов измерений. 8

13. Контроль погрешности измерений. 8

14. Разработчики. 8
