Технический комитет по стандартизации
«Трубопроводная арматура и сильфоны» (ТК 259)

Закрытое акционерное общество
«Научно-производственная фирма
«Центральное конструкторское бюро арматуростроения»

СТАНДАРТ ЦКБА

СТ ЦКБА 077-2009

Арматура трубопроводная

ПАЗЫ Т-ОБРАЗНЫЕ

РАЗМЕРЫ

Санкт-Петербург
2009

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»).

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ приказом ЗАО «НПФ «ЦКБА» № 44 от 18.09.2009

3 СОГЛАСОВАН Техническим комитетом «Трубопроводная арматура и сильфоны» (ТК 259).

4 ВЗАМЕН ОСТ 26-07-2001-78

СТАНДАРТ ЦКБА

Арматура трубопроводная

ПАЗЫ Т-ОБРАЗНЫЕ

Размеры

Дата введения: 01.10.2009

1 Область применения

Настоящий стандарт распространяется на пазы Т-образные обработанные, применяемые в деталях трубопроводной арматуры на давление Рр до 20 МПа (200 кгс/см2), и устанавливает их размеры.

2 Размеры

2.1 Размеры Т-образных пазов типов I (глухих) и II (сквозных) должны соответствовать рисунку 1 и рисунку 2 соответственно, и в таблице 1.

2.2 Предельные отклонения размеров В - по Н14;

B1 и h - пo H12

2.3 Шероховатость поверхностей Т-образных пазов должна соответствовать требованиям конструкторской документации.

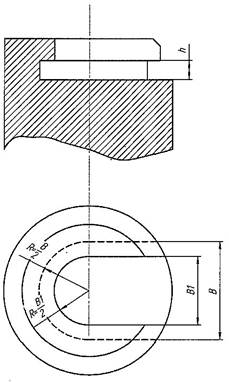

Рисунок 1 - Пазы Т-образные глухие (тип I)

Рисунок 2 - Пазы Т-образные сквозные (тип II)

Таблица 1 - Размеры Т-образных пазов

В

h

B1



12

6

8



14

10

12



16

6

10



18

14

12



20

6

12



8

14



18

16



23

8

14



20

16



18



25

8

16



18

18



24

20



28

12

16



30

20



26

22



25



36

12

20



16

22



26

28



30



40

16

26



26

30



36

32



36



48

21

26



53

14

36



20

40



28

45



36



60

22

38



25

40



33

45



50



65

25

32



70

18

42



32

53



75

36

45



85



90

48



95

50
