ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ
ДЛЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Технические условия

ТУ 5285-004-42481025-04

Дата введения: 25.08.04

Руководитель разработки:

Директор завода фасада и
кровли ЗАО «ИНСИ»

Б.С. Гершуни

1 Область применения

Настоящие технические условия распространяются на стальные гнутые профили, предназначенные для стальных строительных конструкций.

Профили изготовляют на специализированных станах путем формирования стальных оцинкованных листов.

2. Технические требования

2.1 Основные параметры и характеристики.

Профили изготовляют в соответствии с требованиями настоящих ТУ по технологическому регламенту, утвержденному в установленном порядке.

2.1.1 Поперечное сечение профилей должно соответствовать размерам, указанным на рисунках 1 - 9.

2.1.2. Параметры сечения, площадь поперечного сечения, геометрические характеристики и масса для 1 м профиля должны соответствовать таблицам 7 - 13.

2.1.3. Предельные отклонения по толщине стенки профилей должны соответствовать предельным отклонениям по толщине исходной заготовки по ГОСТ 14918; ГОСТ Р 52246. Предельные отклонения по толщине не распространяются на места изгиба.

2.1.4. Для профилей из металла толщиной до 2 мм предельные отклонения по высоте профиля не должны превышать ±2,0 мм, а по ширине ±1,0 мм. Для профилей из металла толщиной 3 мм предельные отклонения по высоте профиля не должны превышать ±2,0 мм, а по ширине -1,0 ÷ +1,5 мм.

2.1.5. В поперечном сечении профиля отклонения от угла 90° не должны превышать ±1°30'.

2.1.6. Профили изготовляют длиной от 0,5 до 8,0 м:

- немерной длины;

- мерной длины;

- кратной мерной длины.

2.1.7. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны быть более плюс 15 мм. Для профилей шляпных (ПШ) и Z-образных предельные отклонения по длине не должны быть более плюс 30 мм.

2.1.8. Местная кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 м длины профиля.

Общая кривизна не должна превышать произведения допускаемой местной кривизны (на 1 м длины) на длину профиля в метрах.

2.1.10. Скручивание профилей вокруг продольной оси не должно превышать произведения 30 на длину профиля в метрах и не должно быть более 5°.

Выпуклость и вогнутость стенок профилей не должна превышать 0,02 размера профиля.

2.1.11. Профили должны быть обрезаны под прямым углом. Отклонение от перпендикулярности плоскости реза к оси профиля не должно выводить профиль за номинальные размеры по длине.

2.1.12. Трещины, закаты, глубокие риски и другие повреждения на поверхности профилей не допускаются. Незначительная шероховатость, забоины, вмятины, мелкие риски, тонкий слой окалины и отдельные волосовины не должны препятствовать выявлению поверхностных дефектов и выводить толщину стенки поперечного сечения профиля за пределы допускаемых отклонений.

2.1.13. Заусенцы на торцах профилей должны удаляться механическим способом по требованию заказчика.

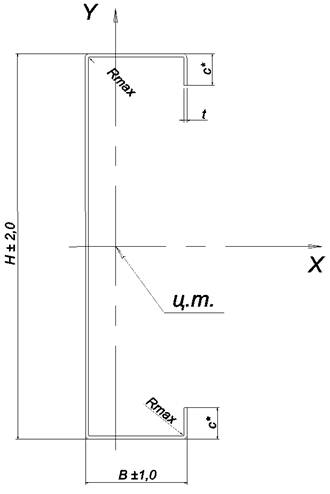

Рисунок 1. Профили ПП

Таблица 1

Обозначение

Размер, мм

t, мм

H

В

R

ПП-110

110

45

5

0,7

1,0

ПП-145

145

0,7

1,0

1,5

ПП-150

150

ПП-170

170

ПП-195

195

ПП-200

200

ПП-220

220

ПП-250

250

65

1,5

2,0

Рисунок 2. Профили ПС

Примечание:

1. * - размер для справок

Таблица 2

Обозначение

Размер, мм

t, мм

Н

b

с

R

ПС-145

145

45

13

5

0,7

1,0

1,5

ПС-150

150

ПС-195

195

ПС-200

200

Примечание:

1. * - размер для справок

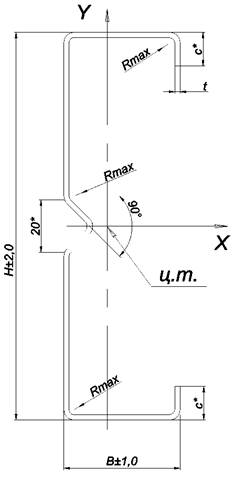

Рисунок 3. Профили ПС

Таблица 3

Обозначение

Размер, мм

t, мм

Н

b

с

R

ПС-150

150

65

13

5

1,5

2,0

ПС-200

200

ПС-245

245

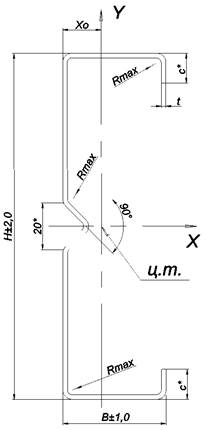

Рисунок 4. Профили ПГС

Примечание:

1. * - размер для справок

Таблица 4

Обозначение

Размер, мм

t, мм

Н

В

с

R

ПГС-145×50

145

50

13

5

1,5

2,0

ПГС-145×70

145

70

18

5

1,5

2,0

ПГС-195

195

70

20

5

1,5

2,0

ПГС 245

245

65

20

5

1,5

2,0

ПГС 300

300

80

20

5

1,5

2,0

Примечание:

1. * - размер для справок.

2. t - толщина металла 1,5; 2,0; 3,0 мм.

3. s - глубина ребра.

4. h - высота ребра.

Рисунок 5. Профили ПГС сигма 200×65

Примечание:

1. * - размер для справок.

2. t - толщина металла 1,5; 2,0; 3,0 мм.

3. s - глубина ребра.

4. h - высота ребра.

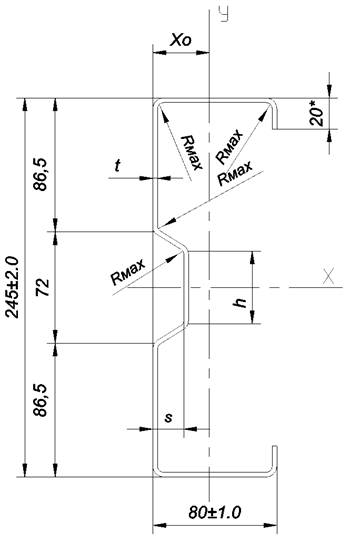

Рисунок 6. Профили ПГС сигма 245×80

Примечание:

1. * - размер для справок.

2. t - толщина металла 1,5; 2,0; 3,0 мм.

3. s - глубина ребра.

4. h - высота ребра.

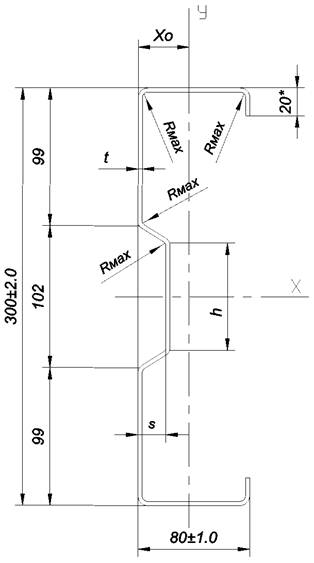

Рисунок 7. Профили ПГС сигма 300×80

Примечание:

1. * - размер для справок

Рисунок 8. Профили Z- образные

Таблица 5

Обозначение

Размер, мм

t, мм

Ширина заготовки, мм

Н

В

с

R

Z-105

105

45

11

5

0,7

1,0

206

Примечание:

1. * - размер для справок

Рисунок 9. Профили шляпные

Таблица 6

Обозначение

Размер, мм

t, мм

Н

В

с

R

ПШ-28

28

43

20

5

0,7

1,0

ПШ-61

61

46

1,0

1,5

2,0

Геометрические характеристики сечений профиля ПП.

Таблица 7

Параметры сечения, мм

Площадь сечения, см2

Моменты инерции, см4

Моменты сопротивления, см3

Радиусы инерции, см

Центр тяжести, см

Х0

Масса 1 м, кг

Н

В

t

Jх

Jy

Wx

Wy

Iх

Iу

110

45

0,7

1,36

25,30

2,72

4,60

0,79

4,32

1,41

1,06

1,099

1,0

1,93

35,78

3,84

6,51

1,12

4,30

1,41

1,08

1,550

145

45

0,7

1,60

48,35

2,94

6,67

0,82

5,49

1,35

0,91

1,298

1,0

2,28

68,52

4,15

9,45

1,16

5,48

1,35

0,92

1,831

1,5

3,41

101,38

6,13

13,98

1,72

5,46

1,34

0,94

2,714

150

45

0,7

1,64

52,42

2,96

6,99

0,82

5,66

1,34

0,89

1,326

1,0

2,33

74,28

4,19

9,90

1,16

5,64

1,34

0,9

1,871

1,5

3,48

109,95

6,18

14,66

1,73

5,62

1,33

0,92

2,774

170

45

0,7

1,78

70,75

3,06

8,32

0,83

6,31

1,31

0,82

1,439

1,0

2,53

100,33

4,32

11,80

1,18

6,29

1,31

0,83

2,032

1,5

3,78

148,67

6,38

17,49

1,75

6,27

1,30

0,85

3,013

195

45

0,7

1,95

98,70

3,15

10,12

0,84

7,11

1,27

0,75

1,581

1,0

2,78

140,06

4,46

14,37

1,19

7,09

1,27

0,76

2,232

1,5

4,16

207,77

6,59

21,31

1,77

7,07

1,26

0,78

3,311

200

45

0,7

1,99

105,00

3,17

10,50

0,84

7,27

1,26

0,74

1,609

1,0

2,83

149,03

4,49

14,90

1,20

7,25

1,26

0,75

2,262

1,5

4,23

221,12

6,62

22,11

1,78

7,23

1,25

0,77

3,371

220

45

0,7

2,13

132,75

3,24

12,07

0,85

7,90

1,23

0,69

1,723

1,0

3,03

188,49

4,58

17,14

1,21

7,88

1,23

0,70

2,433

1,5

4,53

279,87

6,76

25,44

1,79

7,86

1,22

0,72

3,610

250

65

1,5

5,58

477,80

19,65

38,22

3,70

9,25

1,88

1,19

4,447

2,0

7,42

631,79

25,90

50,54

4,89

9,23

1,87

1,21

5,886

















































Геометрические характеристики сечений профиля ПГС.

Таблица 8

Параметры сечения, мм

Площадь сечения, см2

Моменты инерции, см4

Моменты сопротивления, см3

Радиусы инерции, см

Центр тяжести, см

Х0

Масса 1 м, кг

Н

В

t

Jх

Jy

Wx

Wy

Iх

Iу

145

50

1,0

2,59

82,44

8,34

11,37

2,30

5,64

1,8

3,62

2,06

1,5

3,87

122

12,16

16,83

3,36

9,89

2,99

3,62

3,07

2,0

5,12

160,44

15,75

22,13

4,36

13,05

3,91

3,62

4,08

145

70

1,5

4,61

157,76

31,24

21,76

6,63

5,84

2,6

4,71

3,64

2,0

6,12

207,84

40,81

28,67

8,66

5,83

2,58

4,71

4,82

195

70

1,5

5,43

316,57

35,85

32,47

7,22

7,64

2,57

4,97

4,24

2,0

7,20

417,96

46,85

42,87

9,44

7,64

2,55

4,97

5,63

245

65

1,5

5,99

513,37

31,56

41,91

6,47

9,26

2,30

1,62

4,770

2,0

7,93

675,89

40,94

55,17

8,39

9,23

2,27

1,62

6,297

300

80

1,5

7,26

936,45

55,33

62,43

9,06

11,36

2,76

1,89

5,786

2,0

9,63

1235,6

72,09

82,37

11,81

11,32

2,74

1,89

7,646

Геометрические характеристики сечений профиля ПС.

Таблица 9

Параметры сечения, мм

Площадь сечения, см2

Моменты инерции, см4

Моменты сопротивления, см3

Радиусы инерции, см

Центр тяжести, см

Х0

Масса 1 м, кг

Н

В

t

Jх

Jy

Wx

Wy

Iх

Iу

145

45

0,7

1,84

56,05

4,69

7,73

1,44

5,52

1,60

1,23

1,489

1,0

2,61

79,13

6,55

10,91

2,00

5,50

1,58

1,23

2,094

1,5

3,88

116,36

9,43

16,05

2,89

5,47

1,56

1,24

3,09

150

45

0,7

1,87

60,70

4,74

8,09

1,44

5,69

1,59

1,21

1,514

1,0

2,66

85,71

6,61

11,43

2,01

5,67

1,58

1,21

2,134

1,5

3,96

126,09

9,53

16,81

2,90

5,64

1,55

1,21

3,154

65

1,5

4,55

159,18

23,69

21,22

5,17

5,91

2,28

1,92

3,624

2,0

6,03

208,67

30,69

27,82

6,69

5,88

2,26

1,92

4,786

195

45

0,7

2,19

113,29

5,11

11,62

1,48

7,20

1,53

1,04

1,773

1,0

3,11

160,23

7,13

16,43

2,06

7,18

1,51

1,04

2,494

1,5

4,63

236,33

10,28

24,24

2,98

7,14

1,49

1,05

3,687

200

45

0,7

2,23

120,41

5,15

12,04

1,48

7,34

1,52

1,03

1,806

1,0

3,16

170,32

7,18

17,03

2,07

7,34

1,51

1,03

2,535

1,5

4,71

251,26

10,35

25,13

2,99

7,31

1,48

1,03

3,751

200

65

1,5

5,31

310,37

25,9

31,04

5,35

7,65

2,21

1,65

4,229

2,0

7,03

407,86

33,52

40,79

6,92

7,62

2,18

1,66

5,579

245

65

1,5

5,98

501,53

27,4

40,94

5,45

9,16

2,14

1,48

4,763

2,0

7,93

660,05

35,46

53,88

7,06

9,12

2,11

1,48

6,293

















































Геометрические характеристики сечений профиля ПГС сигма.

Таблица 10

Параметры сечения, мм

Площадь сечения, см2

Моменты инерции, см4

Моменты сопротивления, см3

Радиусы инерции, см

Центр тяжести, см

Х0

Масса 1 м, кг

Н

В

h

s

t

Jх

Jy

Wx

Wy

Iх

Iу

200/10

65

40

10

1,5

5,42

317,61

28,04

31,77

6,12

7,65

2,27

1,92

4,315

2,0

7,18

417,66

36,37

4,11

7,95

7,62

2,25

1,92

5,676

200/20

65

37

20

1,5

5,66

321,78

27,63

32,18

6,2

7,54

2,21

2,04

4,443

2,0

7,48

423,11

35,72

42,31

8,03

7,52

2,18

2,05

5,872

3,0

11,06

617,08

50,53

61,71

11,40

7,47

2,14

2,07

8,682

245/10

80

50

10

1,5

6,55

580,75

49,74

47,42

8,62

9,42

2,76

2,23

5,209

2,0

8,68

765,52

64,78

62,5

11,23

9,39

2,73

2,23

6,883

245/20

80

47

20

1,5

6,79

586,89

48,92

47,91

8,65

9,30

2,68

2,35

5,33

2,0

8,98

773,52

63,56

63,14

11,26

9,28

2,66

2,36

7,049

3,0

13,31

1133,59

90,74

92,54

16,12

9,23

2,61

3,34

10,448

300/10

80

80

10

1,5

7,37

938,49

51,6

62,58

8,69

11,28

2,65

2,06

5,869

2,0

9,74

1242,51

67,21

82,73

11,32

11,27

2,62

2,06

7,755

300/20

80

77

20

1,5

7,61

848,82

50,76

63,25

8,78

11,17

2,58

2,22

5,974

2,0

10,08

1251,94

65,98

83,46

11,43

11,14

2,56

2,23

7,913

3,0

14,96

1839,08

94,26

122,61

16,38

11,09

2,51

2,24

11,744





























Геометрические характеристики сечений Z-образных профилей.

Таблица 12

Параметры сечения, мм

Площадь сечения, см2

Моменты инерции, см4

Моменты сопротивления, см3

Радиусы инерции, см

Центр тяжести, см

Х0

Масса 1 м, кг

Н

В

t

Jх

Jy

Wx

Wy

Iх

Iу

105

45

0,7

1,46

25,59

7,03

4,87

1,45

4,19

2,20

4,84

1,179

1,0

2,07

36,13

9,87

6,88

2,04

4,18

2,18

4,84

1,66

















































Геометрические характеристики сечений шляпных профилей (ПШ).

Таблица 13

Параметры сечения, мм

Площадь сечения, см2

Моменты инерции, см4

Моменты сопротивления, см3

Радиусы инерции, см

Центр тяжести, см

Х0

Масса 1 м, кг

Н

В

t

Jх

Jy

Wx

Wy

Iх

Iу

28

43

0,7

0,96

1,2

8,12

0,87

1,57

1,19

2,75

1,47

0,78

1,0

1,37

1,72

11,6

1,22

2,25

1,19

2,76

1,49

1,09

61

46

1,0

2,08

11,49

23,17

3,58

3,89

2,35

3,34

3,21

1,63

1,5

3,15

17,45

35,18

5,395

5,91

2,36

3,35

3,24

2,51

2,0

4,16

22,89

46,76

7,0

7,86

2,35

3,35

3,27

3,27

2.2 Требования к сырью и материалам

Профили следует изготовлять из тонколистовой оцинкованной стали по ГОСТ 14918; ГОСТ Р 52246, поставляемой в рулонах, а также рулонной стали оцинкованной с полимерным покрытием по ГОСТ Р 52146.

Допускается применять рулонную сталь, получаемую по импорту, показатели качества которой соответствуют требованиям соответствующих отечественных нормативных документов.

2.3 Комплектность

2.3.1. В комплект поставки входят: профили, упакованные в пакеты по типоразмерам и партиям; документ о качестве.

2.3.2. Каждая партия сопровождается документом, содержащим следующие данные:

- наименование предприятия-изготовителя или его товарный знак;

- наименование потребителя;

- полное условное обозначение профиля;

- материал заготовки;

- количество и размер профилей;

- дату, номер заказа и штамп контроля качества.

2.3.3. Примеры полного условного обозначения профилей:

Профиль гнутый С-образный высотой 245 мм, толщиной стенки 1,5 мм по ТУ 5285-004-42481025-2004 из проката марки 280 по ГОСТ Р 52246

ПГС 245×1,5 ТУ 5285-004-42481025-2004

280 ГОСТ Р 52246

Профиль стоечный высотой 145 мм, толщиной стенки 1,0 мм по ТУ 5285-004-42481025-2004 из проката марки 220 по ГОСТ Р 52246

ПС 145×1,0 ТУ 5285-004-42481025-2004

220 ГОСТ Р 52246

Примеры краткого условного обозначения профилей:

Профиль шляпный высотой 61 мм, толщиной стенки 1,5 мм

ПШ 61×1,5

2.4. Маркировка

2.4.1. К каждому пакету должен быть прикреплен ярлык, изготовленный по чертежам завода-изготовителя, с маркировкой, содержащей следующие сведения:

- наименование или товарный знак предприятия-изготовителя;

- номер заказа наименование заказчика;

- краткое условное обозначение профиля;

- общую длину профиля;

- номер пакета / количество пакетов в заказе;

- массу и габаритные размеры пакета.

- обозначение настоящего стандарта организации;

2.5. Упаковка

2.5.1. Профили в пакете должны быть плотно уложены и прочно обвязаны в поперечном направлении через каждые 2 - 3 м длины.

Профили в пакете длиной до 6 м включительно должны быть обвязаны не менее чем в двух местах.

Профили поставляют по теоретической массе. Масса пакета - не более 3 т.

2.5.2. Упаковка профилей в пакеты должна обеспечивать возможность производить погрузочно-разгрузочные работы грузоподъемными механизмами без повреждения профилей.

3 Требования безопасности

3.1. Профили стальные гнутые для строительных конструкций являются нетоксичным и пожаробезопасным материалом в соответствии с ГОСТ 12.1.044.

3.2. Безопасность производственных процессов должна соответствовать требованиям ГОСТ 12.3.002.

4 Требования охраны окружающей среды

4.1. При изготовлении, монтаже и эксплуатации профилей, изготовленных по настоящим техническим условиям, вредные выбросы в атмосферу отсутствуют.

4.2. Вредные производственные стоки отсутствуют.

4.3. Отходы производства утилизируются, как металлический лом или вывозятся на свалку.

5 Правила приемки и методы контроля

5.1 Профили принимают партиями. Партией считают профили одного профилеразмера и одной марки стали, сопровождаемые одним документом о качестве. Количество профилей в партии должно быть не более 200 шт.

5.2. При проверке качества поверхности профилей партию считают соответствующей требованиям настоящего стандарта, если масса профилей с неудовлетворительной поверхностью не превышает 3 % от массы партии.

5.3 Размеры, имеющие предельные отклонения, должны быть проверены на профилях, отобранных через каждые 1000 м профилирования.

5.4. Если при проверке отобранных профилей окажется хотя бы один не соответствующий требованиям настоящего стандарта, следует отобрать удвоенное количество профилей от той же партии и произвести их повторную проверку.

При неудовлетворительных результатах повторной проверки производят поштучный контроль.

5.5 По требованию потребителя марка, химический состав и механические свойства материала заготовки должны быть удостоверены документом о качестве предприятия-поставщика стали.

5.6 Геометрические размеры профилей, местную кривизну, скручивание и отклонение от перпендикулярности плоскости реза проверяют при операционном контроле в соответствии с требованиями ГОСТ 26877. Геометрические размеры сечения, кривизну, скручивание проверяют на расстоянии 300мм от торцов профиля.

5.7 Качество резки профилей проверяют внешним осмотром.

5.8 Комплектность проверяют сличением подготовленной к отправке партии профилей с нарядом-заказом.

5.9 Упаковку и маркировку профилей проверяют внешним осмотром на соответствие требованиям настоящего стандарта.

6 Транспортирование и хранение

6.1 Профили перевозят транспортом всех видов в соответствии с правилами перевозок, действующими на транспорте данного вида.

6.2 Транспортирование профилей в части воздействия климатических факторов внешней среды - по условиям 5, хранение - по условиям 3 ГОСТ 15150.

7 Гарантии изготовителя

7.1 Изготовитель гарантирует соответствие профилей требованиям настоящих техусловий при соблюдении потребителем правил транспортирования и хранения.

7.2 Гарантийный срок хранения профилей - 23 мес. с момента отгрузки с завода-изготовителя.

7.3. Профили в соответствии с настоящими техническими условиями допускается использовать в неагрессивных и слабоагрессивных средах по СНиП 2.03.11-85.

8 Нормативные ссылки

В настоящих технических условиях использованы ссылки на следующие стандарты

ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий.

ГОСТ Р 52246-2004 Прокат листовой горячеоцинкованный. Технические условия.

ГОСТ Р 52146-2004 Прокат тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 26877-91 Металлопродукция. Методы измерения отклонений формы.

ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия.

ГОСТ 30246-94 Прокат тонколистовой рулонный с защитно-декоративным лакокрасочным покрытием для строительных конструкций. Технические условия.

ГОСТ 12.1.044 Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

ГОСТ 12.3.002 Процессы производственные. Общие требования безопасности

СНиП 2.03.11-85 Защита строительных конструкций от коррозии.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Форма 3

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного докум. и дата

Подп.

Дата

измененных

замененных

новых

аннулированных

002

6, 7, 8, 14 - 19

6, 7, 8, 14 - 19

-

-

-

42481025.1.110.ТУ04.002-09

26.05.09

003

10, 15

10, 15

-

-

-

42481025.1.110 ТУ 004.003-09

25.06.09

004

5, 12

5, 12

-

-

42481025.1.110 ТУ 004.004-09

08.10.09

005

1, 16, 17, 18

1, 16, 17, 18

-

-

20

42481025.1.110 ТУ 004.005-10

28.01.10

































































































































































СОДЕРЖАНИЕ

1 Область применения. 1

2. Технические требования. 1

3 Требования безопасности. 13

4 Требования охраны окружающей среды.. 13

5 Правила приемки и методы контроля. 13

6 Транспортирование и хранение. 13

7 Гарантии изготовителя. 13

8 Нормативные ссылки. 14
