Приказ Министерства информационных технологий и связи РФ
от 17 декабря 2007 г. № 149
"Об утверждении Правил применения систем радиовещания.
Часть II. Правила применения эфирных радиовещательных передатчиков, работающих в диапазонах частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц"

(с изменениями от 23 апреля 2013 г.)

В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (ч. I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (ч. I), ст. 3431,  3452; 2007, № 1, ст. 8; № 7, ст. 835) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463), приказываю:

1. Утвердить прилагаемые Правила применения систем радиовещания. Часть II. Правила применения эфирных радиовещательных передатчиков, работающих в диапазонах частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц.

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.



Министр

Л.Д. Рейман





Зарегистрировано в Минюсте РФ 29 декабря 2007 г.



Регистрационный № 10862





Приложение

Правила применения систем радиовещания.
Часть II. Правила применения эфирных радиовещательных передатчиков, работающих в диапазонах частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц

(утв. приказом Министерства информационных технологий и связи РФ
от 17 декабря 2007 г. № 149)

(с изменениями от 23 апреля 2013 г.)

I. Общие положения

1. Правила применения эфирных радиовещательных передатчиков, работающих в диапазонах частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц, разработаны в соответствии со статей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (ч. I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (ч. I), ст. 3431, ст. 3452; 2007, № 1, ст. 8; № 7, ст. 835) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают обязательные требования к параметрам стационарных эфирных радиовещательных передатчиков, работающих в диапазонах частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц (далее - эфирные радиовещательные передатчики), при их использовании в сети связи общего пользования и технологических сетях связи в случае присоединения к сети связи общего пользования.

3. Правила распространяются на эфирные радиовещательные передатчики с питанием от сети переменного тока с током потребления в одной фазе более 16 А, напряжением питания сети переменного тока свыше 1000 В (далее - эфирные радиовещательные передатчики класса А), а также на эфирные радиовещательные передатчики с малым энергопотреблением, с питанием от источников постоянного тока или от сети переменного тока, с током потребления в одной фазе до 16 А, напряжением питания сети переменного тока до 1000 В (далее - эфирные радиовещательные передатчики класса Б).

4. Эфирные радиовещательные передатчики идентифицируются как радиоэлектронные средства (далее - РЭС), предназначенные для формирования и передачи монофонических и стереофонических радиосигналов в системах радиовещания, и в соответствии с пунктом 26 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 31 декабря 2004 г. № 896 (Собрание законодательства Российской Федерации, 2005, № 2, ст. 155), должны пройти процедуру обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463).

II. Требования к параметрам эфирных радиовещательных передатчиков

5. Для эфирных радиовещательных передатчиков устанавливаются следующие обязательные требования:

1) к номинальным значениям контрольной ширины полосы радиочастот согласно приложению № 1 к настоящим Правилам;

2) уровню внеполосных радиоколебаний, согласно приложению № 2 к настоящим Правилам.

6. Выходная мощность эфирных радиовещательных передатчиков определяется средним значением мощности радиосигнала, отдаваемой в нагрузку. Отклонение выходной мощности от номинального значения находится в пределах ±1,0 дБ.

7. Модуляция несущей частоты - частотная. Номинальное значение девиации несущей частоты, вызываемой монофоническим сигналом или комплексным стереофоническим сигналом по системе с полярной модуляцией, составляет ±50 кГц. Номинальное значение девиации несущей частоты, вызываемой монофоническим сигналом или комплексным стереофоническим сигналом по системе с пилот-тоном, составляет ±75 кГц.

8. Сопротивление низкочастотного симметричного входа в полосе модулирующих частот 30 - 15 000 Гц составляет 600 ± 60 Ом.

9. Пределы регулирования уровня входного модулирующего сигнала относительно номинального значения 0 дБ (0,775 В) - не менее от -6 до +6 дБ.

10. Максимально-допустимое относительное отклонение рабочей частоты эфирного радиовещательного передатчика от номинального значения не превышает ± (5 × 10-7).

11. Уровень побочных излучений, передаваемых эфирным радиовещательным передатчиком в антенно-фидерное устройство - не более минус 70 дБ относительно уровня немодулированной несущей, но не более 1 мВт.

12. Критерии качества функционирования эфирных радиовещательных передатчиков:

А - нормальное функционирование в соответствии с установленными требованиями настоящих Правил;

В - временное снижение качества функционирования либо потеря функции или работоспособности с самовосстановлением;

С - временное прекращение функционирования при условии самовосстановления после воздействия или возможности восстановления функционирования с помощью операций управления.

13. Пункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.

14. Эфирные радиовещательные передатчики обладают устойчивостью к воздействию динамических изменений напряжения электропитания со следующими параметрами:

1) эфирные радиовещательные передатчики класса Б:

а) провалы напряжения, соответствующие снижению напряжения источника питания на 30 %, в течение 10 периодов частоты питающей сети (200 мс). Критерий качества функционирования эфирных радиовещательных передатчиков во время испытаний - В;

б) прерывания напряжения, соответствующие снижению напряжения источника питания более чем на 95 %, в течение 250 периодов частоты питающей сети (5000 мс). Критерий качества функционирования эфирных радиовещательных передатчиков во время испытаний - С;

в) выбросы напряжения питания на 20 % в течение 10 периодов частоты питающей сети (200 мс). Критерий качества функционирования эфирных радиовещательных передатчиков во время испытаний - В;

2) эфирные радиовещательные передатчики класса А:

а) провалы напряжения, соответствующие снижению напряжения источника питания на 30 %, в течение 20 периодов частоты питающей сети (500 мс). Критерий качества функционирования эфирных радиовещательных передатчиков во время испытаний - В;

б) прерывания напряжения, соответствующие снижению напряжения источника питания более чем на 95 %, в течение 250 периодов частоты питающей сети (5000 мс). Критерий качества функционирования эфирных радиовещательных передатчиков во время испытаний - С;

в) выбросы напряжения питания на 20 % в течение 25 периодов частоты питающей сети (500 мс). Критерий качества функционирования эфирных радиовещательных передатчиков во время испытаний - В.

15. Эфирные радиовещательные передатчики обладают устойчивостью к колебаниям напряжения питающей сети:

1) при колебаниях напряжения питающей сети от минус 15 % до плюс 10 % и частоты в пределах ±2 Гц эфирные радиовещательные передатчики работают с обязательным выполнением нормы на допустимое отклонение рабочей частоты от номинального значения;

2) при колебаниях напряжения питающей сети в пределах ±5 % и частоты в пределах ±1 Гц изменения мощности эфирные радиовещательные передатчики не превышают значения ±1 дБ.

16. Эфирные радиовещательные передатчики обладают устойчивостью к климатическим воздействиям со следующими факторами внешней среды:

1) относительная влажность 80 % при температуре плюс 20 °С;

2) атмосферное давление в пределах от 570 до 760 мм рт. ст.;

3) температура окружающей среды согласно приложению № 3.

Приложение № 1

к Правилам применения систем
радиовещания. Часть II. Правила
применения эфирных радиовещательных
передатчиков, работающих в диапазонах
частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц

Требования к номинальным значениям контрольной ширины полосы радиочастот

Требования к номинальным значениям контрольной ширины полосы радиочастот на уровне минус 30 дБ относительно немодулированной несущей приведены в таблице.

Таблица. Требования к номинальным значениям контрольной ширины полосы радиочастот

Система стереовещания

Номинальные значения контрольной ширины полосы радиочастот, кГц

с полярной модуляцией

Моно

149,5

Стерео

179,4

с пилот-тоном

Моно

207,0

Стерео

248,4



Приложение № 2

к Правилам применения систем
радиовещания. Часть II. Правила
применения эфирных радиовещательных
передатчиков, работающих в диапазонах
частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц

Требования к уровню внеполосных радиоколебаний

1. Требования к уровням внеполосных радиоколебаний эфирных радиовещательных передатчиков, работающих в режимах Моно и Стерео, относительно уровня немодулированной несущей в зависимости от расстройки от значения несущей частоты приведены в таблице и на рисунке 1.

Таблица. Уровни внеполосных радиоколебаний

Величина отстройки от fнес, МГц

Уровень внеполосных радиоколебаний, дБ

±0,2

-80

±0,3

-100

±2

-115

±5

-120

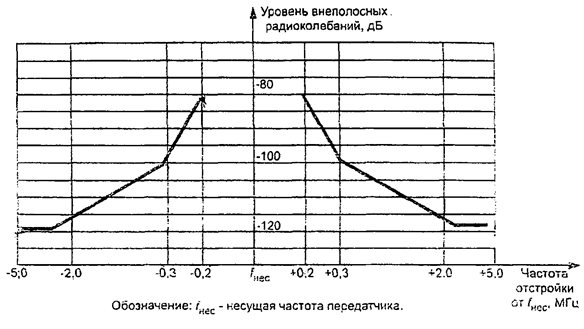

Рисунок 1. Нормы внеполосных радиоколебаний



2. Пункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.

3. Пункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.

Приложение № 3

к Правилам применения систем
радиовещания. Часть II. Правила
применения эфирных радиовещательных
передатчиков, работающих в диапазонах
частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц

Требования к устойчивости к воздействию температуры окружающей среды

Требования к воздействию температуры окружающей среды в зависимости от вида и категории климатического исполнения эфирных радиовещательных передатчиков приведены в таблице.

Таблица

Диапазон температур

Вид и категория климатического исполнения

от +5 °С до +40 °С

Эфирные радиовещательные передатчики категории 1 (исполнение для помещений с искусственно регулируемыми климатическими условиями)

от +5 °С до +50 °С

Эфирные радиовещательные передатчики категории 2 (исполнение для контейнеров с искусственно регулируемыми климатическими условиями)

от минус 5 °С до +55 °С

Эфирные радиовещательные передатчики категории 3 (исполнение для кондиционируемых или частично кондиционируемых помещений или контейнеров)

от минус 33 °С до +50 °С

Эфирные радиовещательные передатчики категории 4 (исполнение для районов с умеренным климатом)
