ИЗМЕНЕНИЕ № 4

В РД ЭО 0198-2000 «Техническое обслуживание и ремонт систем и оборудования АС.
Сборка фланцевых соединений. Общие технические требования»
(введено в действие приказом ОАО «Концерн Энергоатом»
от             №        )

1. Предисловие. Пункт 1 изложить в новой редакции:

«ОАО «ВНИИАЭС» (Буравский В.С., Янченко Ю.А., Журавлев М.Ю., Осипова С.Е.), ИЦП МАЭ (Головлев Ю.Н., Рахманов А.П., Полоз М.В.), Департаментом по техническому обслуживанию и ремонту АЭС ОАО «Концерн Энергоатом» (Николаев В.В.), Департаментом научно-технической поддержки ОАО «Концерн Энергоатом» (Соломеев В.А.).

При разработке РД использованы материалы фирмы «Союз-01» (директор Андреев А.П.), научно-производственного объединения (НПО) «УНИХИМТЕК» (генеральный директор Авдеев В.В.), фирмы ООО «ПРОМАТЕКС-ВТ» (технический директор Вихорев Д.Ю.) и ОАО «ВАТИ» (генеральный директор Котляр С.М.)».

2. Раздел 2. Нормативные ссылки дополнить новыми документами:

ТУ 2575-232-00149363-2003 «Паронит безасбестовый и прокладки из него»;

ТУ 2575-246-00149363-2004 «Материалы прокладочные листовые и прокладки из них».

3. Раздел 3. Таблицу 3.1 изложить в новой редакции:

Таблица 3.1 - Предельные значения давления и температуры рабочей среды оборудования для материалов прокладок

Материал прокладки

Давление, МПа (кгс/см2)

Температура, °С

Паронит по ГОСТ 481

1,0 (10) - 6,4 (64)

От - 50 до + 450

Резина по ГОСТ 7338

10(100)

От - 30 до + 80

Картон прокладочный по ГОСТ 9347

6,4 (64)

От 0 до 150

Фторопласт-4 по ГОСТ 10007

20 (200)

От -75 до+ 250

Прокладки из материала GORE- ТЕХ

4,0 (40) - 20 (200)

От -240 до + 250

Кольца графитовые уплотнительные КГУ

10(100)

От -250 до+ 550

Прокладки фланцевые графитовые неармированные ПГФ:

- без обтюраторов

- с обтюраторами

10(100)

20 (200)

От -250 до + 560

Алюминий и его сплавы

50 (500)

От -196 до + 250

Медь и ее сплавы

70 (700)

От -196 до + 350

Никель и его сплавы

70 (700)

От -196 до + 360

Перлитная сталь

70 (700)

От -30 до+ 450

Аустенитная сталь

100(1000)

От - 253 до + 600

Кольца армированные графитовые уплотнительные КАГУ

40 (400)

От -250 до + 560

Прокладки фланцевые графитовые армированные ПАГФ:





- без обтюраторов

- с обтюраторами

10(100)

20 (200)

От - 250 до + 560

Прокладки фланцевые на стальном основании ПОГФ:

40 (400)

От -250 до + 560

Прокладки фланцевые графитовые армированные novaphit SSTC

20 (200)

От -200 до +550

Прокладки фланцевые графитовые не армированные novaphit VS

6(60)

От -200 до +550

Прокладки фланцевые графитовые армированные волокном Kevlar novatec Premium II

10(100)

От -100 до +300

Прокладки фланцевые из безас- бестового паронита ВАТИ-22

8 (80)

От -50 до +200

Спирально-навитые прокладки

25 (250)

От -250 до + 560



4. Раздел 4. Пункт 4.2.1 изложить в новой редакции:

«4.2.1 Во фланцевых соединениях оборудования систем АС прокладки неметаллические, металлические и комбинированные должны применяться в соответствии с конструкторской документацией на него.

Прокладки должны быть изготовлены по конструкторским документам, утвержденным в установленном порядке, и соответствовать требованиям нормативной и конструкторской документации.

Прокладки из новых материалов - терморасширенного графита (ТРГ), графитового материала «Графлекс», novaphit SSTC, novaphit VS, novatec PREMIUM II,безасбестового паронита ВАТИ-22, экспандированного политетрафторэтилена и др. - допускается применять по согласованию с предприятием-разработчиком (изготовителем) оборудования или (и) с внесением соответствующих изменений в технические условия на ремонт оборудования».

5. Раздел 4. Пункт 4.2.2, подпункт в) изложить в новой редакции:

«в) во фланцевых соединениях оборудования, указанного выше в а) и б), - прокладки из листового графита, прокладки из материала GORE-ТЕХ, прокладки из графитовых материалов novaphit SSTC, novaphit VS, novatec PREMIUM II, прокладки из безасбестового паронита ВАТИ-22, изготовленные в соответствии с технической документацией на прокладки, при условии согласования их применения с предприятием-разработчиком (изготовителем) оборудования;».

6. Раздел 4. Пункт 4.2.12 изложить в новой редакции:

«4.2.12 Прокладки комбинированные - кольца армированные графитовые уплотнительные КАГУ по ТУ 38.314-25-6-91, прокладки фланцевые армированные графитовые ПАГФ по ТУ 5728-011-50187417-99, прокладки фланцевые на стальном основании графитовые ПОГФ по ТУ 5728-012-50187417-99, прокладки фланцевые армированные графитовые из материалов novaphit SSTC, novaphit VS, novatec PREMIUM II по ТУ 2575-246-00149363-2004, прокладки из безасбестового паронита ВАТИ-22 по ТУ 2575-232-00149363-2003, спирально-навитые прокладки по ОСТ 26.260.454-99 и ТУ 38.314-25-8-91 - следует применять во фланцевых соединениях арматуры, соединительных частях машин, патрубков сосудов и аппаратов, трубопроводов по согласованию с предприятием-разработчиком (изготовителем) оборудования.

Информация об особенностях применения и конструктивные характеристики прокладок комбинированных приведены в приложении В».

7. Раздел 5. Пункт 5.1 изложить в новой редакции:

«5.1 Сборку ФС следует производить в соответствии с требованиями комплекта технологической документации, оформленного в установленном порядке».

8. Приложение В. Таблицу В.4 изложить в новой редакции:

«Таблица В.4 - Размеры прокладок исполнения Д по ГОСТ 15180 из резины листовой типа 1 по ГОСТ 7338

В миллиметрах

Проход условный, Dy

Давление условное, Ру, МПа (кгс/см2)

Наружный диаметр

прокладки, D

Внутренний диаметр

прокладки, d

Толщина, h

25

1,0 - 10,0(10 - 100)

58

48



32

1,0 - 10,0(10 - 100)

66

56



40

0,1 - 0,63(1,0 - 6,3)

70

60

4

1,0 - 10,0(10 - 100)

76

66



50

0,1 - 0,63 (1,0 - 6,3)

81

71



0,1 - 10,0 (10 - 1000

88

78



65

0,1 - 0,63 (1,0 - 6,3)

101

91



1,0 - 10,0(10 - 100)

110

100

80

0,1 - 0,63 (1,0 - 6,3)

116

106



1,0 - 10,0(10 - 100)

121

111

100

0,1 - 0,63 (1,0 - 6,3)

138

124

1,0 - 10,0(10 - 100)

150

136

125

0,1 - 0,63(1,0 - 6,3)

167

153

1,0 - 10,0(10 - 100)

176

162

150

0,1 - 0,63 (1,0 - 6,3)

192

178

1,0 - 10,0(10 - 100)

204

190

(175)

0,1 - 0,63(1,0 - 6,3)

224

210

4

1,0 - 10,0(10 - 100)

234

220

200

0,1 - 0,63(1,0 - 6,3)

250

236

1,0 - 10,0(10 - 100)

260

246

(225)

0,1 - 0,63(1,0 - 6,3)

277

263



1,0 - 10,0(10 - 100)

287

273

250

0,1 - 0,63 (1,0 - 6,3)

304

290

1,0 - 10,0(10 - 100)

313

299

300

0,1 - 0,63 (1,0 - 6,3)

357

345

6

1,0 - 10,0(10 - 100)

364

352

350

0,1 - 0,63 (1,0 - 6,3)

407

395

1,0 - 10,0(10 - 100)

422

406

400

0,1 - 0,63(1,0 - 6,3)

457

445

1,0 - 10,0(10 - 100)

474

458

(450)

0,1 - 0,63(1,0 - 6,3)

510

498

1,0 - 4,0(10 - 40)

524

508

500

0,1 - 0,63 (1,0 - 6,3)

562

550

1,0 - 6,3(10 - 63)

576

560

600

0,1 - 0,63 (1,0 - 6,3)

662

644

7

1,0 - 6,3 (10 - 63)

678

660

(700)

0,1 - 0,63 (1,0 - 6,3)

764

746

7

1,0 - 4,0(10 - 40)

778

760

800

0,1 - 0,63 (1,0 - 6,3)

868

850

1,0 - 4,0(10 - 40)

878

860».

9. Приложение В. Дополнить новыми пунктами 12, 13 и 14 в следующей редакции:

«12. Прокладки фланцевые армированные из графитового материала novaphit SSTC и novatec PREMIUM II

12.1 Прокладки фланцевые армированные, изготовленные из материала novaphit SSTC и novatec PREMIUM II по ТУ 2575-246-00149363-2004, следует применять во фланцевых соединениях типа «соединительный выступ-соединительный выступ», «выступ-впадина», «впадина-плоскость», «шип-паз», «паз-плоскость» и «замок».

Типы и характеристика листов графитовых армированных для изготовления прокладок приведены в таблице В.14.

Таблица В.14 - Типы и характеристика листов графитовых армированных

Наименование

материала

Размер

листа, мм

Толщина

листа, мм

Характеристика материала

novaphit SSTC

1000´1000

1500´1500

1,0

1,5

2,0

3,0

Лист графитовый армированный стальной

нержавеющей сеткой толщиной 0,45 ± 0,05 мм,

изготовленной просечно-вытяжным методом

novatec

PREMIUM II

2000´1500

1,0

1,5

2,0

3,0

Лист графитовый, армированный волокном Кевлар;

имеет двухстороннее антипригарное покрытие





12.3 Прокладки, изготавливаемые по ТУ 2575-246-00149363-2004, поставляются с наружным диаметром от 20 до 1500 мм и внутренним диаметром от 5 до 1450 мм и толщиной 1,0; 1,5; 2,0; 3,0 мм. Прокладки с наружным диаметром свыше 1500 мм изготавливаются из сегментов. При этом концы сегментов соединяются как показано на рисунке В.11.

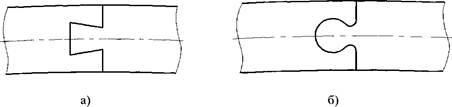

Рисунок В.11 - Соединение сегментов прокладок:
а) соединение типа «ласточкин хвост»; б) соединение типа «кнопка».

13 Прокладки графитовые фланцевые неармированные из материала novaphit VS

13.1 Прокладки фланцевые неармированные, изготовленные из материала novaphit VS по ТУ 2575-246-00149363-2004, следует применять во фланцевых соединениях типа «выступ-впадина», «впадина-плоскость», «шин-паз», «паз-плоскость», «замок».

13.2 Тип и характеристика листов графитовых неармированных для изготовления прокладок из материала novaphit VS приведены в таблице В.15.

Таблица В.15- Тип и характеристика листов графитовых неармированных

Наименование материала

Размер листа, мм

Толщина листа, мм

Характеристика материала

novaphit VS

1000´1000

0,5

1,0

1,5

2,0

Лист графитовый неармированный

13.3 Прокладки, изготавливаемые по ТУ 2575-246-00149363-2004, поставляются с наружным диаметром от 10 до 1000 мм, внутренним диаметром от 5 до 970 мм и толщиной 0,5; 1,0; 1,5; 2,0 мм.

13.4 Конструкция прокладок из армированных и неармированных графитовых материалов показана на рис. В.1

14 Прокладки фланцевые из безасбестового паронита марки ВАТИ-22

14.1 Прокладки фланцевые, изготовленные из безасбестового паронита по ТУ 2575-232-00149363-2003, следует применять во фланцевых соединениях типа «соединительный выступ-соединительный выступ», «выступ-впадина», «впадина- плоскость», «шип-паз», «паз-плоскость» и «замок».

14.2 Тип и характеристика безасбестового паронита марки ВАТИ-22 для изготовления прокладок приведены в таблице В.16.

Таблица В.16 - Тип и характеристика листов безасбестового паронита марки

Наименование материала

Размер листа, мм

Толщина листа, мм

Характеристика материала

ВАТИ-22

750х1000

1500х1500

1500х3000

до 1.0

до 4.0

Безасбестовый вальцованый паронит, состоящий из арамидных волокон и связующего вещества NBR

14.3 Прокладки, изготавливаемые по ТУ 2575-232-00149363-2003, поставляются с наружным диаметром от 10 до 1500 мм, внутренним диаметром от 5 до 1450 мм и толщиной 0,4; 0,5; 0,6; 0,7; 0,8; 1,0; 1,5; 2,0; 3,0 мм.

14.4 Конструкция прокладок из безасбестового паронита марки ВАТИ-22 показана на рис. В.1».

10. Приложение Г. Таблицу Г.1 дополнить новыми строками:

Характеристика прокладки

Рабочая среда

Конструкция

Материал

Эффективная ширина, bo, мм

Жидкости

Воздух, пар, пароводяная смесь

Газы с высокой проникающей способностью (водород, гелий и др.)

m

q0, МПа

m

q0, МПа

m

q0, МПа

Прокладка графитовая армированная

novaphit SSTC

b

1,3

m × pраб

1,8

m × pраб

2,5

m × pраб

Прокладка графитовая армированная волокном Kevlar©

novatec PREMIUM II

b

1,3

m × pраб

1,8

m × pраб

2,5

m-p раб

Прокладка графитовая неармированная

novaphit VS

b

1,3

m × pраб

1,6

m × pраб

2,3

m × pраб

Прокладка из безасбестового паронита

ВАТИ-22

b

1,3

m × pраб

1,8

m × pраб

2,5

m × pраб





11. Приложение Г. Таблицу Г.3 изложить в новой редакции:

«Таблица Г.3 - Значения qmin и qmax

Материал прокладки

qmin, МПа (Н/мм2);

qmax, МПа (Н/мм2);

Резина

3,5

20,0

Фторопласт

4,0

40,0

Паронит

10,0

110,0

Прокладки из материала GORE-TEX





марки DE

22,0

50,0

марки DR

35,4

80,0

марки GR

29,0

150,0

Кольца графитовые КГУ

5,0

200,0

Кольца армированные графитовые КАГУ, тип I

5,0

200,0

Кольца армированные графитовые КАГУ, кроме типа I

6,0

200,0

Прокладка ПГФ с обтюратором и без обтюратора

5,0

200,0

Прокладка ПАГФ с обтюратором и без обтюратора

5,0

200,0

Прокладка ПОГФ зубчатая

1,0

150,0

Прокладка novaphit SSTC

10,0

90,0

Прокладка novatec PREMIUM II

17,0

120,0

Прокладка novaphit VS

13,0

62,0

Прокладка ВАТИ-22

22,0

180,0

Прокладки спирально-навитые

30,0

400,0

Алюминий и его сплавы

50,0

140,0

Медь и ее сплавы

70,0

200,0

Перлитная сталь

80,0

350,0

Аустенитная сталь

100,0

600,0
