ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ
ДЛЯ ОБРАЗОВАНИЯ
ОТВЕРСТИЙ В СТРОИТЕЛЬНЫХ
МАТЕРИАЛАХ

КОРОНКИ ДОЛОТЧАТЫЕ ТВЕРДОСПЛАВНЫЕ

Основные размеры

ГОСТ 17014-71

МОСКВА - 1973

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОРОНКИ ДОЛОТЧАТЫЕ ТВЕРДОСПЛАВНЫЕ

Основные размеры

Carbide detachable chisel bits.
Main sizes

ГОСТ

17014-71

Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен

с 1/1 1973 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на долотчатые твердосплавные коронки для бурения отверстий в бетоне и железобетоне (с принудительным удалением буровой мелочи) ручными электрическими перфораторами с энергией удара до 5 Дж.

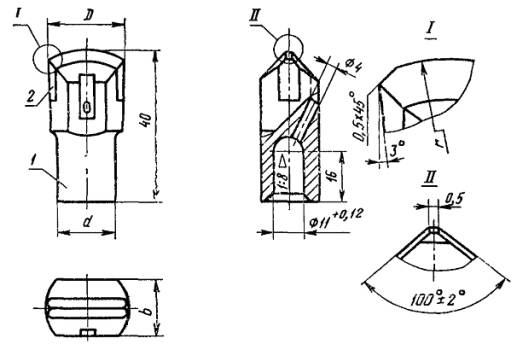

2. Основные размеры коронок должны соответствовать указанным на чертеже и в таблице.

1 - корпус коронки; 2 - пластинка твердосплавная по технической документации, утвержденной в установленном порядке

мм

D

d

r

b

16

14

30

12

(18)

14

20

16

40

17

(22)

25

18

50

19

Примечание. Размеры коронок, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения долотчатой коронки диаметром 20 мм:

Коронка КД-20 ГОСТ 17014-71

3. Технические требования - по ГОСТ 17017-71.
