ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

САМОЛЕТЫ ПАССАЖИРСКИЕ
И ТРАНСПОРТНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ УРОВНЕЙ ШУМА,
СОЗДАВАЕМОГО НА МЕСТНОСТИ

ГОСТ 17229-85

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

САМОЛЕТЫ ПАССАЖИРСКИЕ И ТРАНСПОРТНЫЕ

Метод определения уровней шума,
создаваемого на местности

Passenger and transport aeroplanes.
Determination of noise levels on ground

ГОСТ
17229-85

Взамен
ГОСТ
17229-78

Постановлением Государственного комитета СССР по стандартам от 19 июня 1985 г. № 1730 срок введения установлен

с 01.07.1986

Настоящий стандарт распространяется на дозвуковые пассажирские и транспортные самолеты с потребной длиной взлетно-посадочной полосы (далее - ВПП) более 610 м;

с любой взлетной массой, оборудованные реактивными двигателями;

с взлетной массой более 5700 кг, оборудованные турбовинтовыми, турбовинтовентиляторными или поршневыми двигателями.

Стандарт устанавливает метод определения уровней шума, создаваемого вышеуказанными самолетами на местности при взлете, наборе высоты и снижении на посадку.

Метод заключается в проведении измерений шума при сертификационных летных испытаниях самолета, в результате которых определяют приведенные к заданным исходным условиям средние значения эффективных уровней воспринимаемого шума EPNL (ЕРNдБ) в каждой из трех контрольных точек с целью проверки их соответствия максимально допустимым уровням по ГОСТ 17228-78.

Уровни шума определяют при сертификационных испытаниях на одном самолете типовой конструкции и распространяют на все самолеты данного типа, имеющие неизменные взлетно-посадочные характеристики, взлетную массу и тип двигателей.

Для модифицированного варианта самолета исходной конструкции, прошедшего сертификационные испытания по шуму, необходимы повторные испытания на соответствие устанавливаемым ГОСТ 17228-78 требованиям.

Настоящий стандарт соответствует требованиям стандарта ИКАО по шуму (Международные стандарты и рекомендуемая практика «Охрана окружающей среды», Приложение 16 к Конвенции о международной гражданской авиации, том 1 «Авиационный шум», первое издание, Монреаль, 1981 г.), Международному стандарту ИСО 3891 и рекомендации МЭК Р 561.

1. ИСХОДНЫЕ УСЛОВИЯ ПРИВЕДЕНИЯ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

1.1. Исходные контрольные точки. Эффективные уровни воспринимаемого шума определяются для следующих трех исходных контрольных точек, указанных в пп. 1.1.1-1.1.3.

1.1.1. Контрольная точка сбоку от ВПП - точка на линии, параллельной осевой линии ВПП и удаленной от нее на 450 или 650 м в зависимости от требований разд. 2 ГОСТ 17228-78.

В этой точке при взлете самолетов эффективный уровень воспринимаемого шума максимальный.

1.1.2. Контрольная точка под траекторией взлета - точка на продолжении осевой линии ВПП, на расстоянии 6500 м от начала разбега.

1.1.3. Контрольная точка под траекторией снижения на посадку - точка на продолжении осевой линии ВПП, находящаяся на расстоянии 2000 м от порога ВПП под траекторией снижения на посадку. На ровной местности высота от этой точки до стандартной глиссады в 3°, пересекающей ось ВПП на расстоянии 300 м за ее порогом, равна 120 м.

1.2. Исходные атмосферные условия. Исходными атмосферными условиями, при которых рассчитываются исходные методики полета и к которым приводятся измеренные эффективные уровни воспринимаемого шума, являются:

Температура окружающего воздуха у поверхности земли на уровне моря, °С    15

Атмосферное давление у поверхности земли на уровне моря, Па                                                                                                                                           101325

Относительная влажность воздуха у поверхности земли, %                                 70

Скорость ветра, м/с                                                                                                    0

Примечания:

1. В качестве исходной температуры окружающего воздуха у поверхности земли на уровне моря можно использовать температуру 25°С. При этом в результаты измерений в контрольной точке под траекторией взлета вводится дополнительная поправка.

2. Исходная атмосфера (изменения температуры и относительной влажности) является однородной.

1.3. Исходная методика испытаний

Исходная методика сертификационных испытаний соответствует Руководству по летной эксплуатации самолета (РЛЭ). Расчеты исходной методики и траектории полета утверждает орган, ответственный за сертификацию.

1.3.1. Исходная траектория взлета рассчитывается из следующих условий.

1.3.1.1. С начала взлета до точки, в которой достигается высота над уровнем ВПП не менее (210±5) м, используется взлетная тяга.

1.3.1.2. Для вновь создаваемых дозвуковых самолетов, для которых заявка на сертификацию типа подана после введения в действие настоящего стандарта, с числом двигателей до трех включительно взлетная тяга используется до высоты (300±5) м.

1.3.1.3. После достижения указанной в п. 1.3.1.1 высоты тяга не должна быть ниже значения, которое обеспечивает горизонтальный полет при одном неработающем двигателе или градиент набора высоты не менее 4%, при всех работающих двигателях в зависимости от того, какое значение тяги выше. Для самолетов по п. 1.3.1.2 эта тяга должна обеспечивать сохранение градиента набора высоты не менее 4%.

1.3.1.4. Как можно скорее после отрыва от земли достигается скорость не ниже V2 + 20 км/ч, которая сохраняется на протяжении всего взлета (V2 - безопасная скорость взлета).

1.3.1.5. Во время взлета сохраняется постоянной заданная в исходных условиях взлетная конфигурация, за исключением того, что шасси может быть убрано.

1.3.1.6. В момент освобождения тормозов масса самолета равна максимальной взлетной массе, для которой определяют уровни шума.

1.3.2. Исходная методика снижения на посадку рассчитывается из следующих условий:

снижение самолета производят по глиссаде с углом наклона к горизонту 3°;

снижение на посадку производят при установившейся скорости полета не менее 1,3 VS + 20 км/ч при постоянной установившейся тяге двигателей, которая выдерживается до нормальной посадки (VS - скорость сваливания при посадочной конфигурации самолета);

при снижении на посадку сохраняется постоянная конфигурация самолета, в соответствии с РЛЭ, при наличии нескольких конфигураций выбирается та, которая создает наибольший шум при максимальной посадочной массе, для которой определяют уровни шума.

1.4. Допускается изменять градиент набора высоты, скорость захода на посадку и угол наклона глиссады посадки при определении уровня шума, если РЛЭ самолета устанавливает отличные от заданных в пп. 1.3.1 и 1.3.2 значений указанных выше параметров.

2. УСЛОВИЯ ПРОВЕДЕНИЯ ЛЕТНЫХ ИСПЫТАНИЙ

2.1. Условия проведения летных испытаний должны как можно ближе соответствовать исходным условиям, указанным в разд. 1 настоящего стандарта.

Допускаются указанные в п. 2.4 отклонения от исходных условий, которые учитываются введением поправок в эффективные уровни воспринимаемого шума в соответствии с разд. 6 настоящего стандарта.

2.2. Точки измерения шума

2.2.1. Координаты точек измерения шума должны соответствовать указанным в п. 1.1 координатам исходных контрольных точек.

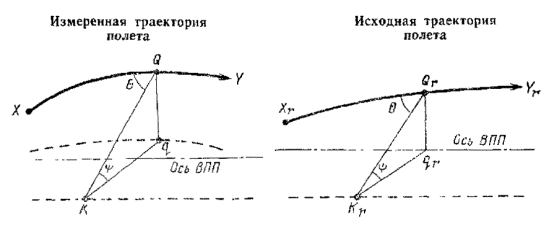

2.2.2. Если точки измерения шума не совпадают с исходными контрольными точками, то любые поправки на разницу местоположения включают в поправки на несовпадение траектории летных испытании и исходной траектории полета.

2.2.3. Шум сбоку от ВПП измеряют в нескольких точках на линии, параллельной ВПП, вблизи места, где ожидается наибольший уровень шума. Одновременно измеряют шум в симметричной точке по другую сторону ВПП. Методика определения положения контрольной точки сбоку от ВПП приведена в обязательном в приложении 1.

2.2.4. В местах вблизи точек измерения шума должна быть относительно ровная поверхность земли. Не допускаются участки с повышенным поглощением звука (густая слежавшаяся или высокая трава, кустарник или лесные участки).

2.2.5. В пространстве, ограниченном конусом с вершиной на поверхности земли в точке измерения, ось которого перпендикулярна к земле, а полуугол раскрытия 80°, не должно быть препятствий, искажающих звуковое поле от летящего самолета.

2.3. Атмосферные условия

При проведении летных испытаний на всем пути распространения шума между поверхностью земли и самолетом должны быть следующие атмосферные условия:

осадки отсутствуют;

температура воздуха от 2 до 35°С;

относительная влажность окружающего воздуха от 20 до 95%;

относительная влажность и температура окружающего воздуха обеспечивают затухание звука в третьоктавной полосе центральной частотой 8 кГц не более 12 дБ/100 м. Если для получения относительной влажности измерение температуры влажного и сухого воздуха производится прибором с погрешностью ±0,5°С, то затухание звука в третьоктавной полосе центральной частотой 8 кГц должно быть не более 14 дБ/100 м;

отклонение коэффициента атмосферного поглощения в третьоктавной полосе центральной частотой 3150 Гц по пути распространения звука относительно PNLTM может превышать ±0,5 дБ/100 м, если для вычисления эквивалентного скорректированного затухания звука в каждой третьоктавной полосе используются «слоистые» участки атмосферы, при этом указанные участки должны быть достаточными для удовлетворения требований сертифицирующего органа;

средняя скорость ветра на высоте 10 м над землей и поперечная составляющая ветра не более 6 и 3,5 м/с соответственно. При измерении скорости ветра используется тридцатисекундный период усреднения, соответствующий периоду уменьшения уровня шума на 10 дБ;

отсутствуют аномальные условия ветра, существенно влияющие на измеряемые уровни шума.

2.4. Отклонение параметров полета от исходных условий

При летных испытаниях возможны отклонения массы самолета, режимов работы двигателей и траектории полета от принятых за исходные. Значения допускаемых отклонений указаны в пп. 2.4.1-2.4.3.

2.4.1. Допускается проводить летные испытания при массе самолета, отличающейся от исходной (см. пп. 1.3.1 и 1.3.2). При этом необходимая поправка в эффективный уровень воспринимаемого шума не должна превышать 2 ЕРNдБ для взлета и 1 ЕРNдБ для снижения на посадку. Для определения зависимости EPNL от массы для условий испытаний при взлете и снижении на посадку используют данные, утвержденные органом, ответственным за сертификацию.

2.4.2. При снижении на посадку допускается отклонение от глиссады в 3° на ±0,5°. При этом необходимая поправка на отклонение траектории от исходной не должна превышать 2 ЕРNдБ.

2.4.3. Суммарное значение всех необходимых поправок, связанных с отклонениями условий испытаний от исходных, не должно превышать 16 ЕРNдБ при взлете и 8 ЕРNдБ снижении на посадку. Если эти поправки превышают соответственно 8 ЕРNдБ и 4 ЕРNдБ, то получаемые в результате уровни EPNL не должны превышать установленных в ГОСТ 17228-78 более чем на 2 ЕРNдБ.

2.4.4. Погрешность измерений определяется при каждых испытаниях и утверждается органом, ответственным за сертификацию.

3. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА

3.1. Аппаратура, используемая при летных сертификационных испытаниях самолета по шуму, должна обеспечивать:

прием, регистрацию и анализ спектров шума в функции времени в каждой точке измерения шума;

измерение параметров атмосферы (температуры, влажности, давления, скорости и направления ветра);

измерение параметров траектории полета самолета синхронно с акустическими измерениями;

синхронную регистрацию параметров полета и режимов работы двигателей на борту самолета;

радиосвязь между самолетом, центральной измерительной станцией и точками измерения шума.

Состав и требования к используемой контрольно-измерительной аппаратуре приведены в обязательном приложении 2.

4. МЕТОДИКА ПРОВЕДЕНИЯ ЛЕТНЫХ ИСПЫТАНИЙ И ИЗМЕРЕНИЙ ШУМА

4.1. Летные испытания самолета и измерения проводятся с соблюдением требований разд. 2 с использованием аппаратуры, удовлетворяющей требованиям разд. 3 и обязательного приложения 2.

4.2. Для определения уровней шума каждого самолета в каждой точке измерения требуется произвести не менее шести взлетов и шести посадок самолета, в каждом из которых одновременно с измерениями шума синхронно проводят:

регистрацию наземной аппаратурой абсолютного положения самолета в пространстве: при снижении самолета - начиная с 6 км до порога ВПП, при взлете - до 10 км от начала разбега по горизонтали;

регистрацию бортовой аппаратурой режима работы двигателей самолета.

При каждом измерении шума регистрируют атмосферное давление, скорость и направление ветра, температуру и влажность воздуха на высоте 10 м - на центральном пункте измерения атмосферных параметров (аэродромной метеостанции), а также измеряют скорость приземного ветра и температуру воздуха в каждой точке измерения шума.

Незадолго до или непосредственно после каждого летного испытания регистрируют распределение температуры, относительной влажности и скорости ветра в атмосфере до высоты, до которой регистрируется шум самолета.

4.3. Микрофоны располагают в точках измерения в соответствии с п. 2.2 на высоте (1,2±0,05) м над средним уровнем поверхности земли и ориентируют таким образом, чтобы мембрана микрофона и отрезок номинальной траектории полета, ближайший к данной точке измерения, лежали в одной плоскости (звук от самолета должен приходить по касательной к мембране микрофона).

4.4. Непосредственно до и после каждого испытания производят акустическую калибровку всего регистрирующего тракта с использованием акустического калибратора с целью проверки чувствительности тракта и получения уровня отсчета для анализа данных.

Чтобы свести к минимуму ошибки оператора и аппаратуры, акустическая калибровка может быть дополнена электрической с использованием электрического калибратора, подающего напряжение известного уровня на микрофонный вход непосредственно до и после записи данных самолетного шума.

4.5. В районе испытаний записывают окружающий шум, включая как акустический фон, так и электрический фон измерительного тракта. Запись производят при тех же уровнях усиления системы, которые используют для измерения самолетного шума. Записываемые данные самолетного шума считаются приемлемыми только в том случае, если уровни окружающего шума не менее чем на 20 дБ ниже максимального уровня воспринимаемого самолетного шума.

4.6. При проведении сертификационных испытаний допускается использовать методики, которые вместе с методами коррекции с целью приведения их в соответствие с исходной методикой утверждаются органами, ответственными за сертификацию. Возможные эквивалентные методы проведения испытаний приведены в рекомендуемом приложении 3.

Значения суммарных поправок, связанных с отклонениями действительных условий испытаний от исходных, не должны превышать значений, указанных в п. 2.4.3.

4.7. Обработка магнитных записей

4.7.1. После проведения летных испытаний производят обработку полученных магнитных записей шума с использованием анализирующей аппаратуры по п. 1.2 обязательного приложения 2. В процессе обработки магнитных записей шума самолета определяют уровни звукового давления SPL с интервалом 0,5 с в каждой из 24 третьоктавных полос с центральными частотами от 50 Гц до 10 кГц.

4.7.2. В полученные по п. 4.7.1 третьоктавные уровни звукового давления вносят все необходимые поправки, учитывающие систематическую погрешность измерительной аппаратуры, влияние ветрозащитного экрана и т.п.

4.7.3. В каждой из 24 третьоктавных полос определяют также уровни шумового фона с введением необходимых поправок, указанных в п. 4.7.2.

Если полученный уровень фона в третьоктавной полосе отличается от уровня звукового давления, создаваемого самолетом, на 5-10 дБ, то из уровня звукового давления, полученного согласно п. 4.7.2, вычитают поправку, указанную в табл. 1.

Таблица 1

Разность между полосовыми уровнями шума самолета и соответствующими значениями уровней шумового фона, дБ

Поправка, дБ

5,0-6,0

1,5

6,5-7,5

1,0

8,0-10,0

0,5

Если разность между третьоктавными уровнями шума самолета и шумового фона превышает 10 дБ, то поправку на фон не учитывают.

Уровни звукового давления в третьоктавных полосах, отличающиеся от уровней фона менее чем на 5 дБ, принимают равными нулю.

4.7.4. После внесения всех указанных поправок получают исходные уровни звукового давления в третьоктавных полосах для каждого момента времени с интервалом 0,5 с SPL (i, k), которые используют для определения эффективного уровня воспринимаемого шума.

5. РАСЧЕТ ЭФФЕКТИВНЫХ УРОВНЕЙ ВОСПРИНИМАЕМОГО ШУМА
ПО ДАННЫМ ИЗМЕРЕНИЙ

5.1. Расчет уровня воспринимаемого шума По полученным в п. 4.7.4 мгновенным уровням звукового давления SPL (i, k) вычисляют мгновенные уровни воспринимаемого шума PNL (k).

5.1.1. Уровни SPL (i, k) в каждой третьоктавной полосе от 50 до 10000 Гц с помощью табл. 2 преобразуют в воспринимаемую шумность п (i, k).

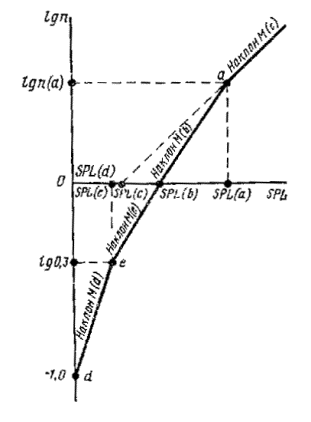

Математическое описание таблиц воспринимаемой шумности для расчета уровней на электронно-вычислительной машине (ЭВМ) приведено в рекомендуемом приложении 4.

Таблица 2

Зависимость шумности п (i, k) в ноях от уровня звукового давления

SPL, ДБ

Центральная частота третьоктавных полос, Гц

50

63

80

100

125

160

200

250

315

400

500

630

16



















0,10

0,10

0,10

17



















0,11

0,11

0,11

18

















0,10

0,13

0,13

0,13

19

















0,11

0,14

0,14

0,14

20

















0,13

0,16

0,16

0,16

21















0,10

0,14

0,18

0,18

0,18

22















0,11

0,16

0,21

0,21

0,21

23















0,13

0,18

0,24

0,24

0,24

24













0,10

0,14

0,21

0,27

0,27

0,27

25













0,11

0,16

0,24

0,30

0,30

0,30

26













0,13

0,18

0,27

0,33

0,33

0,33

27











0,10

0,14

0,21

0,30

0,35

0,35

0,35

28











0,11

0,16

0,24

0,33

0,38

0,38

0,38

29











0,13

0,18

0,27

0,35

0,41

0,41

0,41

Продолжение табл. 2

SPL, дБ

Центральная частота третьоктавных полос, Гц

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

4













0,10











5











0,10

0,11

0,10









6











0,11

0,12

0,11

0,10







7











0,12

0,14

0,13

0,11







8











0,14

0,16

0,14

0,13







9









0,10

0,16

0,17

0,16

0,14







10









0,11

0,17

0,19

0,18

0,16

0,10





11









0,13

0,19

0,22

0,21

0,18

0,12





12







0,10

0,14

0,22

0,24

0,24

0,21

0,14





13







0,11

0,16

0,24

0,27

0,27

0,24

0,16





14







0,13

0,18

0,27

0,30

0,30

0,27

0,19





15





0,10

0,14

0,21

0,30

0,33

0,33

0,30

0,22





16

0,10

0,10

0,11

0,16

0,24

0,33

0,35

0,35

0,33

0,26





17

0,11

0,11

0,13

0,18

0,27

0,35

0,38

0,38

0,35

0,30

0,10



18

0,13

0,13

0,15

0,21

0,30

0,38

0,41

0,41

0,38

0,33

0,12



19

0,14

0,14

0,17

0,24

0,33

0,41

0,45

0,45

0,41

0,36

0,14



20

0,16

0,16

0,20

0,27

0,36

0,45

0,49

0,49

0,45

0,39

0,17



21

0,18

0,18

0,23

0,30

0,39

0,49

0,53

0,53

0,49

0,42

0,21

0,10

22

0,21

0,21

0,26

0,33

0,42

0,53

0,57

0,57

0,53

0,46

0,25

0,11

23

0,24

0,24

0,30

0,36

0,46

0,57

0,62

0,62

0,57

0,50

0,30

0,13

24

0,27

0,27

0,33

0,40

0,50

0,62

0,67

0,67

0,62

0,55

0,33

0,15

25

0,30

0,30

0,35

0,43

0,55

0,67

0,73

0,73

0,67

0,60

0,36

0,17

26

0,33

0,33

0,38

0,48

0,60

0,73

0,79

0,79

0,73

0,65

0,39

0,20

27

0,35

0,35

0,41

0,52

0,65

0,79

0,85

0,85

0,79

0,71

0,42

0,23

28

0,38

0,38

0,45

0,57

0,71

0,85

0,92

0,92

0,85

0,77

0,46

0,26

29

0,41

0,41

0,49

0,63

0,77

0,92

1,00

1,00

0,92

0,84

0,50

0,30

Продолжение табл. 2

SPL, дБ

Центральная частота третьоктавных полос, Гц

50

63

80

100

125

160

200

250

315

400

500

630

30









0,10

0,14

0,21

0,30

0,38

0,45

0,45

0,45

31









0,11

0,16

0,24

0,33

0,41

0,49

0,49

0,49

32









0,13

0,18

0,27

0,36

0,45

0,53

0,53

0,53

33









0,14

0,21

0,30

0,39

0,49

0,57

0,57

0,57

34







0,10

0,16

0,24

0,33

0,42

0,53

0,62

0,62

0,62

35







0,11

0,18

0,27

0,36

0,46

0,57

0,67

0,67

0,67

36







0,13

0,21

0,30

0,40

0,50

0,62

0,73

0,73

0,73

37







0,15

0,24

0,33

0,43

0,55

0,67

0,79

0,79

0,79

38







0,17

0,27

0,37

0,48

0,60

0,73

0,85

0,85

0,85

39





0,10

0,20

0,30

0,41

0,52

0,65

0,79

0,92

0,92

0,92

40





0,12

0,23

0,33

0,45

0,57

0,71

0,85

1,00

1,00

1,00

41





0,14

0,26

0,37

0,50

0,63

0,77

0,92

1,07

1,07

1,07

42





0,16

0,30

0,41

0,55

0,69

0,84

1,00

1,15

1,15

1,15

43





0,19

0,33

0,45

0,61

0,76

0,92

1,07

1,23

1,23

1,23

44



0,10

0,22

0,37

0,50

0,67

0,83

1,00

1,15

1,32

1,32

1,32

45



0,12

0,26

0,42

0,55

0,74

0,91

1,08

1,24

1,41

1,41

1,41

46



0,14

0,30

0,46

0,61

0,82

1,00

1,16

1,33

1,52

1,52

1,52

47



0,16

0,34

0,52

0,67

0,90

1,08

1,25

1,42

1,62

1,62

1,62

48



0,19

0,38

0,58

0,74

1,00

1,17

1,34

1,53

1,74

1,74

1,74

49

0,10

0,22

0,43

0,65

0,82

1,08

1,26

1,45

1,64

1,87

1,87

1,87

50

0,12

0,26

0,49

0,72

0,90

1,17

1,36

1,56

1,76

2,00

2,00

2,00

51

0,14

0,30

0,55

0,80

1,00

1,26

1,47

1,68

1,89

2,14

2,14

2,14

52

0,17

0,34

0,62

0,90

1,08

1,36

1,58

1,80

2,03

2,30

2,30

2,30

53

0,21

0,39

0,70

1,00

1,18

1,47

1,71

1,94

2,17

2,46

2,46

2,46

54

0,25

0,45

0,79

1,08

1,28

1,58

1,85

2,09

2,33

2,64

2,64

2,64

Продолжение табл. 2

SPL, дБ

Центральная частота третьоктавных полос, Гц

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

30

0,45

0,45

0,53

0,69

0,84

1,00

1,07

1,07

1,00

0,92

0,55

0,33

31

0,49

0,49

0,57

0,76

0,92

1,07

1,15

1,15

1,07

1,00

0,60

0,37

31

0,53

0,53

0,62

0,83

1,00

1,15

1,23

1,23

1,15

1,07

0,65

0,41

33

0,57

0,57

0,67

0,91

1,07

1,23

1,32

1,32

1,23

1,15

0,71

0,45

34

0,62

0,62

0,73

1,00

1,15

1,32

1,41

1,41

1,32

1,23

0,77

0,50

35

0,67

0,67

0,79

1,07

1,23

1,41

1,51

1,51

1,41

1,32

0,84

0,55

36

0,73

0,73

0,85

1,15

1,32

1,51

1,62

1,62

1,51

1,41

0,92

0,61

37

0,79

0,79

0,92

1,23

1,41

1,62

1,74

1,74

1,62

1,51

1,00

0,67

38

0,85

0,85

1,00

1,32

1,51

1,74

1,86

1,86

1,74

1,62

1,10

0,74

39

0,92

0,92

1,07

1,41

1,62

1,86

1,99

1,99

1,86

1,74

1,21

0,82

40

1,00

1,00

1,15

1,51

1,74

1,99

2,14

2,14

1,99

1,86

1,34

0,90

41

1,07

1,07

1,23

1,62

1,86

2,14

2,29

2,29

2,14

1,99

1,48

1,00

42

1,15

1,15

1,32

1,74

1,99

2,29

2,45

2,45

2,29

2,14

1,63

1,10

43

1,23

1,23

1,41

1,86

2,14

2,45

2,63

2,63

2,45

2,29

1,79

1,21

44

1,32

1,32

1,52

1,99

2,29

2,63

2,81

2,81

2,63

2,45

1,99

1,34

45

1,41

1,41

1,62

2,14

2,45

2,81

3,02

3,02

2,81

2,63

2,14

1,48

46

1,52

1,52

1,74

2,29

2,63

3,02

3,23

3,23

3,02

2,81

2,29

1,63

47

1,62

1,62

1,87

2,45

2,81

3,23

3,46

3,46

3,23

3,02

2,45

1,79

48

1,74

1,74

2,00

2,63

3,02

3,46

3,71

3,71

3,46

3,23

2,63

1,98

49

1,87

1,87

2,11

2,81

3,23

3,71

3,97

3,97

3,71

3,46

2,81

2,18

50

2,00

2,00

2,30

3,02

3,46

3,97

4,26

4,26

3,97

3,71

3,02

2,40

51

2,14

2,14

2,46

3,23

3,71

4,26

4,56

4,56

4,26

3,97

3,23

2,63

52

2,30

2,30

2,64

3,46

3,97

4,56

4,89

4,89

4,56

4,26

3,46

2,81

53

2,46

2,46

2,83

3,71

4,26

4,89

5,24

5,24

4,89

4,56

3,71

3,02

54

2,64

2,64

3,03

3,97

4,56

5,24

5,61

5,61

5,24

4,89

3,97

3,23

Продолжение табл. 2

SPL, дБ

Центральная частота третьоктавных полос, Гц

50

63

80

100

125

160

200

250

315

400

500

630

55

0,30

0,51

0,89

1,18

1,38

1,71

2,00

2,25

2,50

2,83

2,83

2,83

56

0,34

0,59

1,00

1,29

1,50

1,85

2,15

2,42

2,69

3,03

3,03

3,03

57

0,39

0,67

1,09

1,40

1,63

2,00

2,33

2,61

2,88

3,25

3,25

3,25

58

0,45

0,77

1,18

1,53

1,77

2,15

2,51

2,81

3,10

3,48

3,48

3,48

59

0,51

0,87

1,29

1,66

1,92

2,33

2,71

3,03

3,32

3,73

3,73

3,73

60

0,59

1,00

1,40

1,81

2,08

2,51

2,93

3,26

3,57

4,00

4,00

4,00

61

0,67

1,10

1,53

1,97

2,26

2,71

3,16

3,51

3,83

4,29

4,29

4,29

62

0,77

1,21

1,68

2,15

2,45

2,93

3,41

3,78

4,11

4,59

4,59

4,59

63

0,87

1,32

1,81

2,34

2,65

3,16

3,69

4,06

4,41

4,92

4,92

4,92

64

1,00

1,45

1,97

2,54

2,88

3,41

3,98

4,38

4,73

5,28

5,28

5,28

65

1,11

1,60

2,15

2,77

3,12

3,69

4,30

4,71

5,08

5,66

5,66

5,66

66

1,22

1,75

2,34

3,01

3,39

3,98

4,64

5,07

5,45

6,06

6,06

6,06

67

1,35

1,92

2,54

3,28

3,68

4,30

5,01

5,46

5,85

6,50

6,50

6,50

68

1,49

2,11

2,77

3,57

3,99

4,64

5,41

5,88

6,27

6,96

6,96

6,96

69

1,65

2,32

3,01

3,88

4,33

5,01

5,84

6,33

6,73

7,46

7,46

7,46

70

1,82

2,55

3,28

4,23

4,69

5,41

6,31

6,81

7,23

8,00

8,00

8,00

71

2,02

2,79

3,57

4,80

5,09

5,84

6,81

7,33

7,75

8,57

8,57

8,57

72

2,23

3,07

3,88

5,01

5,52

6,31

7,36

7,90

8,32

9,19

9,19

9,19

73

2,46

3,37

4,23

5,45

5,99

6,81

7,94

8,50

8,93

9,85

9,85

9,85

74

2,72

3,70

4,60

5,94

6,50

7,36

8,57

9,15

9,59

10,6

10,6

10,6

75

3,01

4,06

5,01

6,46

7,05

7,94

9,19

9,85

10,3

11,3

11,3

11,3

76

3,32

4,46

5,45

7,03

7,65

8,57

9,85

10,6

11,0

12,1

12,1

12,1

77

3,67

4,89

5,94

7,66

8,29

9,19

10,6

11,3

11,8

13,0

13,0

13,0

78

4,06

5,37

6,46

8,33

9,00

9,85

11,3

12,1

12,7

13,9

13,9

13,9

79

4,49

5,90

7,03

9,07

9,76

10,6

12,1

13,0

13,6

14,9

14,9

14,9

80

4,96

6,48

7,66

9,85

10,6

11,3

13,0

13,9

14,6

16,0

16,0

16,0

81

5,48

7,11

8,33

10,6

11,3

12,1

13,9

14,9

15,7

17,1

17,1

17,1

82

6,06

7,81

9,07

11,3

12,1

13,0

14,9

16,0

16,9

18,4

18,4

18,4

83

6,70

8,57

9,87

12,1

13,0

13,9

16,0

17,1

18,1

19,7

19,7

19,7

84

7,41

9,41

10,7

13,0

13,9

14,9

17,1

18,4

19,4

21,1

21,1

21,1

Продолжение табл. 2

SPL, ДБ

Центральная частота третьоктавных полос, Гц

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

55

2,83

2,83

3,25

4,26

4,89

5,61

6,01

6,01

5,61

5,24

4,26

3,46

56

3,03

3,03

3,48

4,56

5,24

6,01

6,44

6,44

6,01

5,61

4,56

3,71

57

3,25

3,25

3,73

4,89

5,61

6,44

6,90

6,90

6,44

6,01

4,89

3,97

58

3,48

3,48

4,00

5,24

6,01

6,90

7,39

7,39

6,90

6,44

5,24

4,26

59

3,73

3,73

4,29

5,61

6,44

7,39

7,92

7,92

7,39

6,90

5,61

4,56

60

4,00

4,00

4,59

6,01

6,90

7,92

8,49

8,49

7,92

7,39

6,01

4,89

61

4,29

4,29

4,92

6,44

7,39

8,49

9,09

9,09

8,49

7,92

6,44

5,24

62

4,59

4,59

5,28

6,90

7,92

9,09

9,74

9,74

9,09

8,49

6,90

5,61

63

4,92

4,92

5,66

7,39

8,49

9,74

10,4

10,4

9,74

9,09

7,39

6,01

64

5,28

5,28

6,06

7,92

9,09

10,4

11,2

11,2

10,4

9,74

7,92

6,44

65

5,66

5,66

6,50

8,49

9,74

11,2

12,0

12,0

11,2

10,4

8,49

6,90

66

6,06

6,06

6,96

9,09

10,4

12,0

12,8

12,8

12,0

11,2

9,09

7,39

67

6,50

6,50

7,46

9,74

11,2

12,8

13,8

13,8

12,8

12,0

9,74

7,92

68

6,96

6,96

8,00

10,4

12,0

13,8

14,7

14,7

13,8

12,8

10,4

8,49

69

7,46

7,46

8,57

11,2

12,8

14,7

15,8

15,8

14,7

13,8

11,2

9,09

70

8,00

8,00

9,19

12,0

13,8

15,8

16,9

16,9

15,8

14,7

12,0

9,74

71

8,57

8,57

9,85

12,8

14,7

16,9

18,1

18,1

16,9

15,8

12,8

10,4

72

9,19

9,19

10,6

13,8

15,8

18,1

19,4

19,4

18,1

16,9

13,8

11,2

73

9,85

9,85

11,3

14,7

16,9

19,4

20,8

20,8

19,4

18,1

14,7

12,0

74

10,6

10,6

12,1

15,8

18,1

20,8

22,3

22,3

20,8

19,4

15,8

12,8

75

11,3

11,3

13,0

16,9

19,4

22,3

23,9

23,9

22,3

20,8

16,9

13,8

76

12,1

12,1

13,9

18,1

20,8

23,9

25,6

25,6

23,9

22,3

18,1

14,7

77

13,0

13,0

14,9

19,4

22,3

25,6

27,4

27,4

25,6

23,9

19,4

15,8

78

13,9

13,9

16,0

20,8

23,9

27,4

29,4

29,4

27,4

25,6

20,8

16,9

79

14,9

14,9

17,1

22,3

25,6

29,4

31,5

31,5

29,4

27,4

22,3

18,1

80

16,0

16,0

18,4

23,9

27,4

31,5

33,7

33,7

31,5

29,4

23,9

19,4

81

17,1

17,1

19,7

25,6

29,4

33,7

36,1

36,1

33,7

31,5

25,6

20,8

82

18,4

18,4

21,1

27,4

31,5

36,1

38,7

38,7

36,1

33,7

27,4

22,3

83

19,7

19,7

22,6

29,4

33,7

38,7

41,5

41,5

38,7

36,1

29,4

23,9

84

21,1

21,1

24,3

31,5

36,1

41,5

44,4

44,4

41,5

38,7

31,5

25,6

Продолжение табл. 2

SPL, ДБ

Центральная частота третьоктавных полос, Гц

50

63

80

100

125

160

200

250

315

400

500

630

85

8,19

10,3

11,7

13,9

14,9

16,0

18,4

19,7

20,8

22,6

22,6

22,6

86

9,05

11,3

12,7

14,9

16,0

17,1

19,7

21,1

22,4

24,3

21,3

24,3

87

10,0

12,1

13,9

16,0

17,1

18,4

21,1

22,6

24,0

26,0

26,0

26,0

88

11,1

13,0

14,9

17,1

18,4

19,7

22,6

24,3

25,8

27,9

27,9

27,9

89

12,2

13,9

16,0

18,4

19,7

21,1

24,3

26,0

27,7

29,9

29,9

29,9

90

13,5

14,9

17,1

19,7

21,1

22,6

26,0

27,9

29,7

32,0

32,0

32,0

91

14,9

16,0

18,4

21,1

22,6

2,3

27,9

29,9

31,8

34,3

34,3

34,3

92

16,0

17,1

19,7

22,6

24,3

26,0

29,9

32,0

34,2

36,8

36,8

36,8

93

17,1

18,4

21,1

24,3

26,0

27,9

32,0

34,3

36,7

39,4

39,4

39,4

94

18,4

19,7

22,6

26,0

27,9

29,9

34,3

36,8

39,4

42,2

42,2

42,2

95

19,7

21,1

24,3

27,9

29,9

32,0

36,8

39,4

42,2

45,3

4"),3

45,3

96

21,1

22,6

26,0

29,9

32,0

34,3

39,4

42,2

45,3

48,5

48,5

48,5

97

22,6

24,3

27,9

32,0

34,3

36,8

42,2

45,3

48,5

52,0

52,0

52,0

98

24,3

26,0

29,9

34,3

36,8

39,4

45,3

48,5

52,0

55,7

55,7

55,7

99

26,0

27,9

32,0

36,8

39,4

42,2

48,5

52,0

55,7

59,7

59,7

59,7

100

27,9

29,9

34,3

39,4

42,2

45,3

52,0

55,7

59,7

64,0

61,0

64,0

101

29,9

32,0

36,8

42,2

45,3

48,5

55,7

59,7

64,0

68,6

68,6

68,6

102

32,0

34,3

39,4

45,3

48,5

52,0

59,7

61,0

68,6

73,5

73,5

73,5

10.3

34,3

36,8

42,2

48,5

52,0

55,7

64,0

68,6

73,5

78,8

78,8

78,8

104

36,8

39,4

45,3

52,0

55,7

59,7

68,6

73,5

78,8

84,4

8»,4

84,4

105

39,4

42,2

48,5

55,7

59,7

64,0

73,5

78,8

84,4

90,5

90,5

90,5

106

42,2

45,3

52,0

59,7

64,0

68,6

78,8

84,4

90,5

97,0

97,0

97,0

107

45,3

48,5

55,7

64,0

68,6

73,5

84,4

90,5

97,0

104

104

104

108

48,5

52,0

59,7

68,6

73,5

78,8

90,5

97,0

104

111

111

111

109

52,0

55,7

64,0

73,5

78,8

84,4

97,0

104

111

119

119

119

110

55,7

59,7

68,6

78,8

84,4

90,5

104

111

119

128

128

128

111

59,7

64,0

73,5

84,4

90,5

97,0

111

119

128

137

137

137

112

64,0

68,6

78,8

90,5

97,0

104

119

128

137

147

147

147

113

68,6

73,5

84,4

97,0

104

111

128

137

147

158

158

158

114

73,5

78,8

90,5

104

111

119

137

147

158

169

169

169

Продолжение табл. 2

SPL, дБ

Центральная частота третьоктавных полос, Гц

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

85

22,6

22,6

26,0

33,7

38,7

44,4

47,6

47,6

44,4

41,5

33,7

27,4

86

24,3

24,3

27,9

36,1

41,5

47,6

51,0

51,0

47,6

44,4

36,1

29,4

87

26,0

26,0

29,9

38,7

44,4

51,0

54,7

54,7

51,0

47,6

38,7

31,5

88

27,9

27,9

32,0

41,5

47,6

54,7

58,6

58,6

54,7

51,0

41,5

33,7

89

29,9

29,9

34,3

44,4

51,0

58,6

62,7

62,7

58,6

54,7

44,4

36,1

90

32,0

32,0

36,8

47,6

54,7

62,7

67,2

67,2

62,7

58,6

47,6

38,7

91

34,3

34,3

39,4

51,0

58,6

67,2

72,0

72,0

67,2

62,7

51,0

41,5

92

36,8

36,8

42,2

54,7

62,7

72,0

77,2

77,2

72,0

67,2

54,7

44,4

93

39,4

39,4

45,3

58,6

67,2

77,2

82,7

82,7

77,2

72,0

58,6

47,6

94

42,2

42,2

48,5

62,6

72,0

82,7

88,6

88,6



77,2

62,7

51,0

95

45,3

45,3

52,0

67,2

77,2

88,6

94,9

94,9

88,6

82,7

67,2

54,7

96

48,5

48,5

55,7

72,0

82,7

94,9

102

102

94,9

88,6

72,0

58,6

97

52,0

52,0

59,7

77,2

88,6

102

109

109

102

94,9

77,2

62,7

98

55,7

55,7

64,0

82,7

94,9

109

117

117

109

102

82,7

67,2

99

59,7

59,7

68,6

88,6

102

117

125

125

117

109

88,6

72,0

100

64,0

64,0

73,5

94,9

109

125

134

134

125

117

94,9

77,2

101

68,6

68,6

78,8

102

117

134

144

144

134

125

102

82,7

102

73,5

73,5

84,4

109

125

144

154

154

144

134

109

88,6

103

78,8

78,8

90,5

117

134

154

165

165

154

144

117

94,9

104

84,4

84,4

97,0

125

144

165

177

177

165

154

125

102

105

90,5

90,5

104

134

154

177

189

189

177

165

134

109

106

97,0

97,0

111

144

165

189

203

203

289

277

144

117

107

104

104

119

154

177

203

217

217

203

189

154

125

108

111

111

128

165

189

217

233

233

217

203

165

134

109

119

119

137

177

203

233

249

249

233

217

177

144

110

128

128

147

189

217

249

267

267

249

233

189

154

111

137

137

158

203

233

267

286

286

267

249

203

165

112

147

147

169

217

249

286

307

307

286

267

217

177

113

158

158

181

233

267

307

329

329

307

286

233

189

114

169

169

194

249

286

329

352

352

329

307

249

203

Продолжение табл. 2

SPL. дБ

Центральная частота третьоктавных полос, Гц

50

63

80

100

125

160

200

250

315

400

500

630

115

78,8

84,4

97,0

111

119

128

147

158

169

181

181

181

116

84,4

90,5

104

119

128

137

158

169

181

194

194

194

117

90,5

97,0

111

128

137

147

169

181

194

208

208

208

118

97,0

104

119

137

147

158

181

194

208

223

223

223

119

104

111

128

147

158

169

194

208

223

239

239

239

120

111

119

137

158

169

181

208

223

239

256

256

256

121

119

128

147

169

181

194

223

239

256

274

274

274

122

128

137

158

181

194

208

239

256

274

294

294

294

123

137

147

169

194

208

223

256

274

294

315

315

315

124

147

158

181

208

223

239

274

294

315

338

338

338

125

158

169

194

223

239

256

294

315

338

362

362

362

126

169

181

208

239

256

274

315

338

362

388

388

388

127

181

194

223

256

274

291

338

362

388

416

416

416

123

194

208

239

274

294

315

352

383

416

416

446

446

129

208

223

256

294

315

338

388

415

446

478

478

478

130

223

239

274

315

338

362

416

446

478

512

512

512

131

239

256

294

338

362

388

446

478

512

549

549

549

132

256

274

315

362

388

416

478

512

549

588

588

588

133

274

294

338

388

416

446

512

549

588

630

630

630

134

294

315

362

416

446

478

549

588

630

676

676

676

135

315

338

388

446

478

512

588

630

676

724

724

724

136

338

362

416

478

512

549

630

676

724

776

776

776

137

362

388

446

512

549

588

676

724

776

832

832

832

138

388

416

478

549

588

630

724

776

832

891

891

891

139

416

446

512

588

630

676

776

832

891

955

955

955

140

446

478

549

630

676

726

832

891

955

1024

1024

1024

141

478

512

588

676

721

776

891

955

1024

1098

1098

1098

142

512

549

630

724

776

832

955

1024

1098

1176

1176

1176

143

549

588

676

776

832

891

1024

1098

1176

1261

1261

1261

144

588

630

724

832

891

955

1098

1176

1261

1351

1351

1251

Продолжение табл. 2

SPL, дБ

Центральная частота третьоктавных полос, Гц

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

115

181

181

208

267

307

352

377

377

352

329

267

217

116

194

194

223

286

329

377

404

404

377

352

286

233

117

208

208

239

307

352

404

433

433

404

377

307

249

118

223

223

256

329

377

433

464

464

433

404

329

267

119

239

239

274

352

404

464

497

497

464

433

352

286

120

256

256

294

377

433

497

533

533

497

464

377

307

121

274

274

315

404

464

533

571

571

533

497

404

329

122

294

294

338

433

497

571

611

611

571

533

433

352

123

315

315

362

464

533

611

655

655

611

571

464

377

124

338

338

388

497

571

655

702

702

655

611

497

404

125

362

362

416

533

611

702

752

752

702

655

533

433

126

388

388

446

571

655

752

806

806

752

702

571

464

127

416

416

478

611

702

806

863

863

806

752

611

497

128

446

446

512

655

752

863

925

925

863

806

655

533

129

478

478

549

702

806

925

991

991

925

863

702

571

130

512

512

588

752

863

991

1062

1062

991

925

752

611

131

549

549

630

806

925

1062

1137

1137

1062

991

806

655

132

588

588

676

863

991

1137

1219

1219

1137

1062

863

702

133

630

630

724

925

1062

1219

1306

1306

1219

1137

925

752

134

676

676

776

991

1137

1306

1399

1399

1306

1219

991

806

135

724

724

832

1062

1219

1399

1499

1499

1399

1306

1062

863

136

776

776

891

1137

1306

1499

1606

1606

1499

1399

1137

925

137

832

832

955

1219

1399

1606

1721

1721

1606

1499

1219

991

138

891

891

1024

1306

1499

1721

1844

1844

1721

1606

1306

1062

139

955

955

1098

1399

1606

1844

1975

1975

1844

1721

1399

1137

140

1024

1024

1176

1499

1721

1975





1975

1844

1499

1219

141

1098

1098

1261

1606

1844









1975

1606

1306

142

1176

1176

1351

1721

1975











1721

1399

143

1261

1261

1448

1844













1844

1499

144

1351

1351

1975















1975

1606

Продолжение табл. 2

SPL, дБ

Центральная частота третьоктавных полос, Гц

50

63

80

100

125

160

200

250

315

400

500

630

145

630

676

776

891

955

1024

1176

1261

1351

1448

1448

1448

146

676

724

832

955

1024

1098

1261

1351

1448

1552

1552

1552

147

724

776

891

1024

1098

1176

1351

1448

1552

1664

1664

1664

148

776

832

955

1098

1176

1261

1448

1552

1664

1783

1783

1783

149

832

891

1024

1176

1261

1351

1552

1664

1783

1911

1911

1911

150

891

955

1098

1261

1351

1448

1664

1783

1911

2048

2048

2048

Продолжение табл. 2

SPL, дБ

Центральная частота третьоктавных полос, Гц

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

145

1448

1448

1664

















1721

146

1552

1552

1783

















1844

147

1664

1664

1911

















1975

148

1783

1783

2084



















149

1911

1911





















150

2048

2048





















5.1.2. Суммарную воспринимаемую шумность N(k) в ноях вычисляют по формуле

                                        (1)

где п(k) - наибольшая из 24 величин n (i, k).

5.1.3. Уровень воспринимаемого шума PNL (k) по суммарной воспринимаемости шумности N (k) вычисляют по формуле

PNL (k) = 40+33,3 lg N(k).                                                (2)

5.2. Определение поправки на тональность

5.2.1. Для расчета поправки на тональность может потребоваться изменение спектров, имеющих нулевые уровни звукового давления SPL (i, k), которое производят следующим образом:

если конец спектра состоит из нулей в последних полосах, то эти нули заменяют на последний ненулевой уровень SPL (i, k);

если начало спектра состоит из нулей в первых полосах, то эти нули заменяют на первый ненулевой уровень SPL (р, k);

если в середине спектра один или несколько уровней равны нулю, то эти уровни каждой серии последовательных полос заменяют на уровни, линейно интерполированные между двумя соседними значениями, отличными от нуля.

5.2.2. Поправка на тональность С (k), учитывающая тональный состав шума, рассчитывается следующим образом:

5.2.2.1. Начиная с уровня звукового давления третьоктавной полосы 80 Гц (полоса номер 3), определяют изменения уровня звукового давления (наклоны) в остальных третьоктавных полосах следующим образом по формулам:

                                   (3)

5.2.2.2. Отмечают кружком те значения наклона s (i, k), для которых абсолютная величина изменения наклона  больше 5:

                                    (4)

5.2.2.3. Если обведенное значение наклона s (i, k) положительно и алгебраически больше наклона s[(i-1), k], то отмечают кружком

SPL (i, k),

если отмеченное значение наклона s (i, k), равно нулю или отрицательно, а наклон s[(i-1), k], положителен, отмечают кружком

SPL [(i-1, k)];

в остальных случаях никаких значений уровней звукового давления не отмечают.

5.2.2.4. Вычисляют новые, исправленные уровни звукового давления SPL¢ (i, k) следующим образом:

для неотмеченных уровней звукового давления новые уровни звукового давления принимают равными первоначальным уровням звукового давления, т.е.

SPL¢ (i, k) = SPL (i, k);                                                   (5)

для обведенных уровней звукового давления в полосах 1-23 новый уровень звукового давления принимают равным среднему арифметическому предыдущего и последующего уровней звукового давления:

                              (6)

если уровень звукового давления в наивысшей полосе частот (i = 24) отмечен кружком, новый уровень звукового давления в этой полосе принимают равным значению, вычисляемому по формуле

SPL (24, k) = SPL (23, k) + s(23, k).                                          (7)

5.2.2.5. Пересчитывают новые наклоны s (i, k), включая один дополнительный для условной 25-й полосы, по формулам:

                                 (8)

5.2.2.6. Для значений i от 3 до 23 вычисляют среднее арифметическое значение трех соседних наклонов:

                             (9)

5.2.2.7. Окончательные уровни звукового давления в третьоктавных полосах SPL¢¢ (i, k), от полосы номер 3 до полосы номер 24, вычисляют по формулам:

                            (10)

5.2.2.8. Определяют разность F (i, k) между первоначальными и окончательными уровнями звукового давления:

                                         (11)

и отмечают только значения F (i, k), равные 1,5 или больше.

5.2.2.9. Для каждой из соответствующих третьоктавных полос (3-24) по разностям уровней F (i, k) и табл. 3 определяют поправки на тональность.

Таблица 3

Диапазон частот f, Гц

Разность уровней F, дБ

Поправка на тональность С, дБ



£ F < 3

А.3 – 1/2

50 £ а Б 500

3 £ А Б 20

20 £ А

А.6

31/2



£ А Б 3

2А.3 - 1

500 £ а £ 5000

3 £ А Б 20

20 £ А

А.3

6 2/3



£ А Б 3

А.3 - 1/2

5000 < f £ 10000

3 £ F < 20

20 £ F

F/6

3 1/3

Пп. 5.2.2.5 и 5.2.2.6, могут быть исключены из вычислений.

Пример расчета поправки С на тональность дан в рекомендуемом приложении 5.

Наибольшую из полученных поправок обозначают С (k) и принимают для определения уровня воспринимаемого шума с поправкой на тональность PNLTM (k).

5.3. Определяют уровни воспринимаемого шума с поправкой на тональность PNLTM (k) прибавлением значения С (k) к соответствующему значению PNL (k) по формуле

PNLT(k) = PNL (k) + C (k)                                             (12)

Поправку не прибавляют, если она вызвана не чистым тоном, а иной причиной (например отражением от поверхности земли).

5.4. Из полученных через 0,5 с интервалов времени уровней PNLТ (k) определяют максимальный уровень воспринимаемого шума с поправкой на тональность PNLTM, который определяется как максимальный уровень PNLТ (k).

5.5. Поправку D на продолжительность воздействия шума вычисляют по формуле

                       (13)

где Т - нормирующая постоянная времени принимается равной 10 с;

t1 - момент времени, после которого PNLТ (k) становится больше PNLTM-10;

t2 - момент времени, после которого PNLТ (k) остается постоянно меньше PNLTM-10 (см. черт. 1).

Черт. 1

Для практических расчетов используют упрощенную формулу

                      (14)

где d = t2 - t1 и Dt = 0,5 с.

5.6. Эффективный уровень воспринимаемого шума EPNL (ЕРNдБ) определяют по формуле

EPNL = PNLTM + D.                                                    (15)

5.7. Уровни воспринимаемого шума вычисляют с погрешностью не более ± 0,1 ЕРNдБ.

6. ПРИВЕДЕНИЕ ИЗМЕРЕННЫХ УРОВНЕЙ ШУМА К ИСХОДНЫМ УСЛОВИЯМ

6.1. Все уровни шума, измеренные в соответствии с требованиями настоящего стандарта, должны быть приведены к исходным условиям разд. 1. При приведении к исходным условиям учитывают следующие факторы:

отличие измеренных при испытаниях траекторий и скорости полета относительно точки измерения от исходных;

отличие атмосферных условий (температуры и относительной влажности воздуха) от исходных;

отклонение режимов работы двигателей, влияющих на шум в источнике.

В результате такого приведения для каждого пролета определяют эффективный уровень воспринимаемого шума в каждой из указанных трех контрольных точек (см. п. 1.1) для указанных в пп. 1.2-1.3 исходных методик полета и атмосферных условий.

6.2. Для приведения измеренных уровней шума к исходным условиям используется один из двух методов: метод 1 (п. 6.4) или метод 2 (п. 6.5).

Для определения эффективных уровней воспринимаемого шума в контрольной точке сбоку от ВПП используют только метод 1.

Для определения эффективных уровней воспринимаемого шума в контрольных точках под траекторией взлета и снижения на посадку используют любой из указанных методов, если суммарные значения поправок меньше 8 ЕРNдБ при взлете и 4 ЕРNдБ при снижении на посадку, а полученные в результате приведения значения EPNLr не превышают установленных в ГОСТ 17228-78 максимально допустимых значений более чем на 1 ЕРNдБ. Если значения поправок более 8 ЕРNдБ при взлете и 4 ЕРNдБ при снижении на посадку или получаемые в результате приведенные значения EPNLr превышают установленные в ГОСТ 17228-78 допустимые значения более чем на 1 ЕРNдБ, то следует применять только метод 2.

6.3. Траектория полета

6.3.1. Траектории полета при испытаниях и при исходных условиях характеризуются их геометрией и скоростью самолета относительно земной поверхности, а также параметрами работы двигателей, определяющими излучаемый самолетом шум.

6.3.2. Траектория взлета

Типичная траектория взлета показана на черт. 2. Самолет, начав разбег в точке А, отрывается от ВПП в точке В и в точке С начинает первый этап набора высоты с постоянным углом. С целью снижения шума может использоваться уменьшение тяги при взлете, начинающееся в точке D и заканчивающееся в точке Е, после которой самолет производит второй этап набора высоты с постоянным углом. Точка F - конец регистрируемой при испытаниях по шуму траектории взлета.

Типичная траектория взлета

Черт. 2

Измерения шума производят в точке К1 под траекторией взлета и в точке К2, расположенной сбоку от ВПП на заданном удалении от нее, в месте наибольшего уровня шума при взлете.

Типичная траектория снижения на посадку

Черт. 3

6.3.3. Траектория снижения на посадку

Типичная траектория снижения на посадку показана на черт. 3. Ее регистрация при испытаниях самолета по шуму начинается с точки G и кончается точкой J (точка касания ВПП).

Измерения шума производят в точке К3, удаленной от порога ВПП на расстояние К30.

6.3.4. Обозначения характерных точек и расстояний траекторий взлета и снижения на посадку приведены в рекомендуемом приложении 6.

6.4. Метод 1 (упрощенный)

6.4.1. Метод 1 заключается в корректировке измеренного эффективного уровня воспринимаемого шума EPNL введением следующих поправок, учитывающих различия между измеренными и исходными условиями в момент регистрации максимального уровня воспринимаемого шума с поправкой на тональность (PNLTM)

EPNLr = ЕРNL + D1 + D2 + D3 + D4 + D5 (r = 1, 2, 3),                     (16)

где EPNLr - приведенный к исходным условиям эффективный уровень воспринимаемого шума в контрольной точке (r = 1 соответствует контрольной точке сбоку от ВПП, r = 2 соответствует контрольной точке под траекторией взлета, r = 3 соответствует контрольной точке под траекторией посадки);

EPNL - измеренный эффективный уровень воспринимаемого шума;

D1 - поправка, учитывающая различие ослабления шума при распространении в атмосфере вследствие отличий измеренных траекторий и атмосферных условий от исходных;

D2 - поправка, учитывающая различие продолжительности воздействия шума вследствие отличий измеренных траекторий и скоростей полета от исходных;

D3 - поправка, учитывающая отклонение измеренного режима работы двигателя от режима, рассчитанного для исходных условий;

D4 - поправка, учитывающая несимметричность звукового поля относительно оси ВПП;

D5 - поправка, учитывающая изменение исходной температуры.

Участки измеренной и исходной траекторий полета, которые определяют уровни EPNL в точках измерения

Черт. 4

Черт. 5

6.4.2. Участки измеренной и исходной траекторий полета, которые определяют рассчитываемый уровень EPNL в точках под траекториями взлета и снижения на посадку показаны на черт. 4, а в точке сбоку ВПП - на черт. 5.

XY - определяющий участок измеренной траектории полета;

XrYr - соответствующий участок исходной траектории полета;

Q - местоположение самолета на измеренной траектории полета, от которого излучается шум, соответствующий PNLTM в точке измерения К;

Qr - соответствующее местоположение самолета на исходной траектории полета;

Кr - исходная контрольная точка.

QK и QrKr представляют собой соответственно измеренный и исходный пути распространения шума. Точка Qr определяется из условия, что QK и QrKr образуют одинаковый угол Q с соответствующими траекториями полета. Для точки сбоку ВПП для определения точки Qr используется дополнительное условие: QK и QrKr образуют одинаковый угол y с поверхностью земли.

6.4.3. Расчет поправки D1

6.4.3.1. По измеренным третьоктавным уровням звукового давления SPLi спектра, соответствующего  (т.е. PNL в момент PNLTM, наблюдаемого в точке К), вычисляются скорректированные исходные уровни

        (17)

где  и  - коэффициенты ослабления шума при распространении в атмосфере соответственно для условий испытаний и исходных атмосферных условий, дБ/100 м.

Значения коэффициентов  приведены в табл. 4. Коэффициенты  могут также рассчитываться по формуле и таблицам, приведенным в обязательном приложении 7.

Если уровень SPLi равен нулю (вследствие введения поправки на шумовой фон, см. п. 4.7.3), то соответствующее значение  также принимается равным нулю.

Таблица 4

Зависимость значений коэффициента ослабления шума в воздухе  в дБ/100 м от различных значений температуры и относительной влажности воздуха

Среднегеометрическая частота, Гц

Коэффициент ослабления шума , дБ/100 м, при температуре воздуха, °С

0

5

10

15

20

25

30

35

Для относительной влажности воздуха 20%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,03

0,03

0,03

0,03

0,04

0,04

0,04

80

0,05

0,04

0,03

0,04

0,04

0,05

0,05

0,06

100

0,07

0,05

0,04

0,05

0,05

0,06

0,06

0,07

125

0,09

0,07

0,06

0,06

0,06

0,07

0,08

0,09

160

0,14

0,10

0,08

0,08

0,08

0,09

0,10

0,11

200

0,19

0,14

0,11

0,10

0,10

0,11

0,13

0,14

250

0,27

0,20

0,15

0,13

0,13

0,14

0,16

0,17

315

0,38

0,29

0,22

0,18

0,17

0,18

0,20

0,22

400

0,53

0,42

0,32

0,25

0,22

0,23

0,25

0,28

500

0,73

0,58

0,45

0,35

0,30

0,29

0,32

0,35

630

1,01

0,83

0,65

0,51

0,41

0,38

0,40

0,44

800

1,40

1,17

0,93

0,74

0,58

0,52

0,51

0,56

1000

1,77

1,60

1,31

1,04

0,83

0,69

0,66

0,71

1250

2,18

2,19

1,84

1,48

1,18

0,96

0,87

0,89

1600

2,71

3,08

2,62

2,15

1,73

1,39

1,20

1,16

2000

3,23

3,93

3,58

3,01

2,46

1,98

1,65

1,53

2500

3,75

4,86

4,93

4,22

3,46

2,84

2,30

2,04

3150

4,27

5,97

6,77

5,87

4,92

4,04

3,32

2,82

4000

4,90

7,24

8,75

8,24

7,07

5,89

4,85

4,00

5000

5,28

7,88

9,80

9,75

8,46

7,04

5,87

4,81

6300

6,05

9,08

12,03

13,30

11,58

9,86

8,21

6,81

8000

6,96

10,39

14,79

17,42

16,24

14,15

11,96

10,03

10000

8,00

12,24

17,73

22,03

22,93

20,18

17,24

14,51

Для относительной влажности воздуха 30%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,02

0,03

0,03

0,03

0,04

0,04

0,04

80

0,03

0,03

0,03

0,04

0,04

0,05

0,05

0,06

100

0,04

0,04

0,04

0,05

0,05

0,06

0,06

0,07

125

0,06

0,05

0,05

0,06

0,06

0,07

0,08

0,09

160

0,09

0,07

0,07

0,08

0,08

0,09

0,10

0,11

200

0,12

0,09

0,09

0,09

0,10

0,11

0,13

0,14

250

0,17

0,13

0,11

0,12

0,13

0,14

0,16

0,17

315

0,25

0,18

0,15

0,15

0,16

0,18

0,20

0,22

400

0,36

0,27

0,21

0,19

0,21

0,23

0,25

0,28

500

0,50

0,38

0,29

0,26

0,26

0,29

0,32

0,35

630

0,71

0,54

0,42

0,34

0,33

0,36

0,40

0,44

800

1,02

0,79

0,61

0,48

0,44

0,46

0,51

0,56

1000

1,39

1,11

0,86

0,67

0,59

0,58

0,64

0,71

1250

1,92

1,55

1,21

0,95

0,79

0,75

0,81

0,89

1600

2,72

2,25

1,78

1,40

1,12

1,02

1,04

1,14

2000

3,56

3,08

2,50

1,99

1,58

1,36

1,32

1,44

2500

4,45

4,23

3,50

2,82

2,24

1,87

1,73

1,82

3150

5,51

5,88

4,96

4,02

3,27

2,63

2,35

2,32

4000

6,76

7,94

6,97

5,80

4,71

3,85

3,26

3,10

5000

7,41

8,99

8,22

6,94

5,69

4,61

3,89

3,60

6300

8,64

11,12

11,27

9,68

7,98

6,61

5,40

4,83

8000

10,00

13,84

15,66

13,83

11,52

9,33

7,91

6,79

10000

11,35

16,93

20,33

19,20

16,56

13,93

11,60

9,70

Для относительной влажности воздуха 40%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,02

0,03

0,03

0,03

0,04

0,04

0,04

80

0,03

0,03

0,03

0,04

0,04

0,05

0,05

0,06

100

0,04

0,04

0,04

0,05

0,05

0,06

0,06

0,07

125

0,05

0,05

0,05

0,06

0,06

0,07

0,08

0,09

160

0,07

0,06

0,07

0,08

0,08

0,09

0,10

0,11

200

0,09

0,08

0,09

0,09

0,10

0,11

0,13

0,14

250

0,13

0,11

0,11

0,12

0,13

0,14

0,16

0,17

315

0,18

0,14

0,14

0,15

0,16

0,18

0,20

0,22

400

0,26

0,20

0,18

0,19

0,21

0,23

0,25

0,28

500

0,37

0,28

0,24

0,24

0,26

0,29

0,32

0,35

630

0,53

0,40

0,32

0,30

0,33

0,36

0,40

0,44

800

0,77

0,58

0,45

0,40

0,42

0,46

0,51

0,56

1000

1,08

0,82

0,63

0,54

0,53

0,58

0,64

0,71

1250

1,50

1,16

0,89

0,72

0,68

0,73

0,81

0,89

1600

2,15

1,70

1,32

1,04

0,93

0,95

1,04

1,14

2000

2,95

2,39

1,87

1,45

1,23

1,20

1,31

1,44

2500

4,05

3,32

2,64

2,07

1,70

1,57

1,66

1,82

3150

5,55

4,67

3,77

3,00

2,41

2,13

2,12

2,32

4000

7,21

6,56

5,44

4,35

3,46

2,95

2,81

3,00

5000

8,11

7,76

6,49

5,24

4,20

3,51

3,26

3,41

6300

9,98

10,66

8,99

7,39

5,99

4,92

4,38

4,33

9000

12,31

14,38

12,69

10,64

8,71

7,12

6,13

5,83

10000

14,77

18,43

17,84

15,25

12,70

10,49

8,81

8,06

Для относительной влажности воздуха 50%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,02

0,03

0,03

0,03

0,04

0,04

0,04

80

0,03

0,03

0,03

0,04

0,04

0,05

0,05

0,06

100

0,04

0,04

0,04

0,05

0,05

0,06

0,06

0,07

125

0,04

0,05

0,05

0,06

0,06

0,07

0,08

0,09

160

0,06

0,06

0,07

0,08

0,08

0,09

0,10

0,11

200

0,08

0,08

0,09

0,09

0,10

0,11

0,13

0,14

250

0,10

0,10

0,11

0,12

0,13

0,14

0,16

0,17

315

0,14

0,13

0,14

0,15

0,16

0,18

0,20

0,22

400

0,21

0,17

0,17

0,19

0,21

0,23

0,25

0,28

500

0,29

0,23

0,22

0,24

0,26

0,29

0,32

0,35

630

0,42

0,32

0,28

0,30

0,33

0,36

0,40

0,44

800

0,61

0,45

0,38

0,38

0,42

0,46

0,51

0,56

1000

0,86

0,64

0,51

0,48

0,53

0,58

0,64

0,71

1250

1,21

0,91

0,71

0,64

0,67

0,73

0,81

0,89

1600

1,76

1,35

1,03

0,88

0,86

0,95

1,04

1,14

2000

2,45

1,90

1,45

1,19

1,11

1,19

1,31

1,44

2500

3,39

2,69

2,09

1,65

1,48

1,51

1,66

1,82

3150

4,70

3,82

3,00

2,35

2,00

1,94

2,12

2,32

4000

6,63

5,46

4,36

3,44

2,83

2,61

2,74

3,00

5000

7,87

6,51

5,24

4,16

3,38

3,06

3,11

3,41

6300

10,24

8,94

7,32

5,90

4,74

4,10

3,99

4,33

8000

13,05

12,55

10,55

8,57

6,94

5,84

5,44

5,65

10000

16,30

17,76

15,05

12,48

10,22

8,47

7,55

7,43

Для относительной влажности 60%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,02

0,03

0,03

0,03

0,04

0,04

0,04

80

0,03

0,03

0,03

0,04

0,04

0,05

0,05

0,06

100

0,04

0,04

0,04

0,05

0,05

0,06

0,06

0,07

125

0,04

0,05

0,05

0,06

0,06

0,07

0,08

0,09

160

0,06

0,06

0,07

0,08

0,08

0,09

0,10

0,11

200

0,07

0,08

0,09

0,09

0,10

0,11

0,13

0,14

250

0,09

0,10

0,11

0,12

0,13

0,14

0,16

0,17

315

0,13

0,12

0,14

0,15

0,16

0,18

0,20

0,22

400

0,17

0,16

0,17

0,19

0,21

0,23

0,25

0,28

500

0,24

0,21

0,22

0,24

0,26

0,29

0,32

0,35

630

0,34

0,28

0,27

0,30

0,33

0,36

0,40

0,44

800

0,50

0,38

0,35

0,38

0,42

0,46

0,51

0,56

1000

0,71

0,53

0,46

0,48

0,53

0,58

0,64

0,71

1250

1,00

0,74

0,62

0,61

0,67

0,73

0,81

0,89

1600

1,47

1,10

0,87

0,80

0,86

0,95

1,04

1,14

2000

2,05

1,57

1,22

1,07

1,09

1,19

1,31

1,44

2500

2,89

2,22

1,71

1,43

1,38

1,51

1,66

1,82

3150

4,07

3,19

2,47

1,99

1,83

1,93

2,12

2,32

4000

5,75

4,59

3,61

2,87

2,52

2,50

2,74

3,00

5000

6,78

5,52

4,35

3,43

2,94

2,85

3,11

3,41

6300

9,30

7,67

6,14

4,87

4,05

3,77

3,97

4,33

8000

12,91

10,92

8,91

7,16

5,85

5,22

5,19

5,65

10000

16,86

15,40

12,88

10,44

8,50

7,32

6,99

7,43

Для относительной влажности 70%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,02

0,03

0,03

0,03

0,04

0,04

0,04

80

0,03

0,03

0,03

0,04

0,04

0,05

0,05

0,06

100

0,04

0,04

0,04

0,05

0,05

0,06

0,06

0,07

125

0,04

0,05

0,05

0,06

0,06

0,07

0,08

0,09

160

0,06

0,06

0,07

0,08

0,08

0,09

0,10

0,11

200

0,07

0,08

0,09

0,09

0,10

0,11

0,13

0,14

250

0,09

0,10

0,11

0,12

0,13

0,14

0,16

0,17

315

0,12

0,12

0,14

0,15

0,16

0,18

0,20

0,22

400

0,16

0,16

0,17

0,19

0,21

0,23

0,25

0,28

500

0,21

0,20

0,22

0,24

0,26

0,29

0,32

0,35

630

0,29

0,26

0,27

0,30

0,33

0,36

0,40

0,44

800

0,42

0,35

0,35

0,38

0,42

0,46

0,51

0,56

1000

0,59

0,47

0,44

0,48

0,53

0,58

0,64

0,71

1250

0,85

0,64

0,57

0,61

0,67

0,73

0,81

0,89

1600

1,25

0,93

0,79

0,78

0,86

0,95

1,04

1,14

2000

1,76

1,32

1,06

1,00

1,09

1,19

1,31

1,44

2500

2,49

1,89

1,47

1,32

1,38

1,51

1,66

1,82

3150

3,54

2,72

2,10

1,79

1,76

1,93

2,12

2,32

4000

5,05

3,95

3,05

2,51

2,34

2,50

2,74

3,00

5000

6,02

4,76

3,71

2,98

2,73

2,85

3,11

3,41

6300

8,26

6,64

5,26

4,20

3,67

3,64

3,97

4,33

8000

11,61

9,59

7,64

6,10

5,15

4,88

5,19

5,65

10000

16,42

13,70

11,18

9,00

7,43

6,76

6,84

7,43

Для относительной влажности воздуха 80%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,02

0,03

0,03

0,03

0,04

0,04

0,04

80

0,03

0,03

0,03

0,04

0,04

0,05

0,05

0,06

100

0,04

0,04

0,04

0,05

0,05

0,06

0,06

0,07

125

0,04

0,05

0,05

0,06

0,06

0,07

0,08

0,09

160

0,06

0,06

0,07

0,08

0,08

0,09

0,10

0,11

200

0,07

0,08

0,09

0,09

0,10

0,11

0,13

0,14

250

0,09

0,10

0,11

0,12

0,13

0,14

0,16

0,17

315

0,11

0,12

0,14

0,15

0,16

0,18

0,20

0,22

400

0,15

0,16

0,17

0,19

0,21

0,23

0,25

0,28

500

0,19

0,20

0,22

0,24

0,26

0,29

0,32

0,35

630

0,26

0,25

0,27

0,30

0,33

0,36

0,40

0,44

800

0,37

0,33

0,35

0,38

0,42

0,46

0,51

0,56

1000

0,52

0,43

0,44

0,48

0,53

0,58

0,64

0,71

1250

0,73

0,58

0,55

0,61

0,67

0,73

0,81

0,89

1600

1,08

0,82

0,74

0,78

0,86

0,95

1,04

1,14

2000

1,53

1,16

0,99

0,99

1,09

1,19

1,31

1,44

2500

2,17

1,63

1,32

1,26

1,38

1,51

1,66

1,82

3150

3,11

2,36

1,85

1,68

1,76

1,93

2,12

2,32

4000

4,48

3,45

2,68

2,31

2,29

2,50

2,74

3,00

5000

5,35

4,14

3,22

2,70

2,61

2,85

3,11

3,41

6300

7,42

5,86

4,58

3,73

3,45

3,64

3,97

4,33

8000

10,50

6,46

6,72

5,41

4,78

4,77

5,19

5,65

10000

14,78

12,25

9,77

7,87

6,72

6,41

6,84

7,43

Для относительной влажности воздуха 90%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,02

0,03

0,03

0,03

0,04

0,04

0,04

80

0,03

0,03

0,03

0,04

0,04

0,05

0,05

0,06

100

0,04

0,04

0,04

0,05

0,05

0,06

0,06

0,07

125

0,04

0,05

0,05

0,06

0,06

0,07

0,08

0,09

160

0,06

0,06

0,07

0,08

0,08

0,09

0,10

0,11

200

0,07

0,08

0,09

0,09

0,10

0,11

0,13

0,14

250

0,09

0,10

0,11

0,12

0,13

0,14

0,16

0,17

315

0,11

0,12

0,14

0,15

0,16

0,18

0,20

0,22

400

0,14

0,16

0,17

0,19

0,21

0,23

0,25

0,28

500

0,18

0,20

0,22

0,24

0,26

0,29

0,32

0,35

630

0,25

0,25

0,27

0,30

0,33

0,36

0,40

0,44

800

0,33

0,32

0,35

0,38

0,42

0,46

0,51

0,56

1000

0,46

0,41

0,44

0,48

0,53

0,58

0,64

0,71

1250

0,65

0,54

0,55

0,61

0,67

0,73

0,81

0,89

1600

0,94

0,75

0,71

0,78

0,86

0,95

1,04

1,14

2000

1,35

1,03

0,93

0,99

1,09

1,19

1,31

1,44

2500

1,92

1,45

1,24

1,26

1,38

1,51

1,66

1,82

3150

2,75

2,08

1,69

1,61

1,76

1,93

2,12

2,32

4000

4,00

3,05

2,40

2,18

2,29

2,50

2,74

3,00

5000

4,77

3,69

2,89

2,56

2,61

2,85

3,11

3,41

6300

6,70

5,20

4,05

3,44

3,33

3,64

3,97

4,33

8000

9,56

7,59

5,97

4,89

4,54

4,77

5,19

5,65

10000

13,56

10,97

8,77

7,11

6,32

6,30

6,84

7,43

Для относительной влажности воздуха 95%

50

0,02

0,02

0,02

0,02

0,03

0,03

0,03

0,03

63

0,02

0,02

0,03

0,03

0,03

0,04

0,04

0,04

80

0,03

0,03

0,03

0,04

0,04

0,05

0,05

0,06

100

0,04

0,04

0,04

0,05

0,05

0,06

0,06

0,07

125

0,04

0,05

0,05

0,06

0,06

0,07

0,08

0,09

160

0,06

0,06

0,07

0,08

0,08

0,09

0,10

0,11

200

0,07

0,08

0,09

0,09

0,10

0,11

0,13

0,14

250

0,09

0,10

0,11

0,12

0,13

0,14

0,16

0,17

315

0,11

0,12

0,14

0,15

0,16

0,18

0,20

0,22

400

0,14

0,16

0,17

0,19

0,21

0,23

0,25

0,28

500

0,18

0,20

0,22

0,24

0,26

0,29

0,32

0,35

630

0,24

0,25

0,27

0,30

0,33

0,36

0,40

0,44

800

0,32

0,32

0,35

0,38

0,42

0,46

0,51

0,56

1000

0,44

0,40

0,44

0,48

0,53

0,58

0,64

0,71

1250

0,61

0,53

0,55

0,61

0,67

0,73

0,81

0,89

1600

0,89

0,73

0,71

0,78

0,86

0,95

1,04

1,14

2000

1,27

0,99

0,91

0,99

1,09

1,19

1,31

1,44

2500

1,82

1,37

1,21

l,26

1,38

1,51

1,66

1,82

3150

2,59

1,96

1,64

1,61

1,76

1,93

2,12

2,32

4000

3,77

2,87

2,30

2,14

2,29

2,50

2,74

3,00

5000

4,52

3,48

2,75

2,49

2,61

2,85

3,11

3,41

6300

6,34

4,92

3,84

3,36

3,33

3,64

3,97

4,33

8000

9,13

7,20

5,64

4,70

4,45

4,77

5,19

5,65

10000

13,0

10,42

8,34

6,74

6,16

6,30

6,84

7,43

6.4.3.2. По скорректированным исходным уровням  вычисляется PNLr (п. 5.1).

6.4.3.3. Поправку D1 к ЕРNдБ вычисляют по формуле

D1 = PNLr -                                                      (18)

6.4.3.4. Если значения PNLT (k) отличаются от PNLTM менее чем на 2 дБ, то указанный в пп. 6.4.3.1-6.4.3.3 порядок расчета поправки D1 используют для каждого максимума. Поправку D1 определяют с учетом максимального скорректированного уровня PNLT.

6.4.4. Расчет поправки D2

Поправку D2 в ЕРNдБ, учитывающую различие продолжительности воздействия шума вследствие отличий измеренных траекторий и скоростей полета от исходных, вычисляют по формуле

D2 = -7,5 lg (KQ/KrQr) + 10 lg(v/vr),                                    (19)

где v и vr - соответственно измеренная и исходная скорости полета самолета.

6.4.5. Расчет поправки D3

Поправку D3 в ЕРNдБ, учитывающую отклонение измеренного режима работы двигателя при испытаниях от режима, рассчитанного для исходных условий, вычисляют по высотно-скоростным характеристикам данного типа двигателя по формуле

D3 = EPNL(mr) - EPNL(m),                                         (20)

где EPNL (mr) и EPNL (m) - эффективные уровни воспринимаемого шума, соответствующие исходному параметру работы двигателя mr и измеренному параметру работы двигателя (черт. 6).

Определение поправки

Черт. 6

6.4.6. Расчет поправки D4

Поправку D4 к ЕРNдБ, учитывающую несимметричность звукового поля относительно оси ВПП, рассчитывают по формуле

                                          (21)

где EPNL1 и EPNL2 - соответственно измеренный эффективный уровень воспринимаемого шума на боковой линии измерений и в симметричной ей точке противоположной стороны ВПП (черт. 7).

Определение поправки

X - расстояние вдоль оси ВПП

Черт. 7

Поправку D4 определяют только для вычисления эффективного уровня воспринимаемого шума в контрольной точке сбоку от ВПП. Для других контрольных точек поправку D4 не вносят (принимают равной нулю).

6.4.7. Определение поправки D5

Поправку D5, равную постоянному значению - 1 ЕРNдБ, вносят только для вычисления эффективного уровня воспринимаемого шума в контрольной точке под траекторией набора высоты и только в случае использования в качестве исходной температуры 25°С вместо 15°С. Во всех других случаях поправку D5 не вносят (принимают равной нулю).

6.5. Метод 2 (интегральный)

6.5.1. Метод 2 заключается в пересчете изменения PNLT во времени с учетом различий между измеренными и исходными условиями в каждый момент времени (через 0,5 с) с последующими вычислениями EPNL непосредственно по новому изменению PNLT во времени и внесением определенных выше поправок D3 и D5.

Метод 2 применим только для приведения к исходным условиям уровней шума, измеренных в точках под траекториями набора высоты и снижения на посадку.

6.5.2. Участки измеренной и исходной траекторий полета, которые определяют рассчитываемые уровни EPNL в точках измерения (контрольных точках), показаны на черт. 8.

Участки измеренной и исходной траектории полета, которые определяют уровни в точках измерения

Черт. 8

XY - определяющий EPNL участок измеренной траектории полета;

XrYr - соответствующий участок исходной траектории полета;

Точки Qo, Ql, Qn - точки, определяющие положение самолета на измеренной траектории полета.

Точки Qr0, Qrl, Qrn - соответствующие им точки на исходной траектории полета.

Точка Ql - точка, определяющая положение самолета на измеренной траектории полета, которое соответствует измеренному в точке измерения К в момент времени tl спектру SPLil.

Точка Qrl - соответствующее положение самолета на исходной траектории полета, которому соответствует спектр SPLirl в исходной контрольной точке Кr в момент времени trl, QlK и QrlK - соответственно измеренный и исходный пути распространения шума, которые составляют одинаковый угол Ql с соответствующими траекториями полета.

Точки Qo и Qn выбираются таким образом, чтобы между точками Qro и Qrn были включены все значения PNLTr, вычисляемые в соответствии с п. 5.3, в пределах 10 дБ от максимального значения.

При QrlKr>QlK время trl больше времени tl на значение, равное сумме следующих времен:

1) разности между временем прохождения самолетом расстояния QrlQro со скоростью vr и временем прохождения самолетом расстояния QlQo со скоростью v;

2) времени прохождения звуком со средней скоростью «а» расстояния QrlKr-QlK

                                   (22)

6.5.3. Измеренные для каждого интервала в 0,5 с значения  с учетом различий между измеренным и исходным путями распространения шума, а также между измеренными и исходными атмосферными условиями корректируются с использованием метода, описанного в п. 6.4.3.1.

6.5.4. По скорректированным исходным уровням  вычисляют соответствующие значения .

6.5.5. Для каждого значения  определяют в соответствии с методом п. 5.2 поправку на тональность Сl, которую прибавляют к , чтобы получить .

6.5.6. По полученному распределению  во времени в соответствии с п. 5.5 вычисляют поправку на продолжительность Dr.

6.5.7. Приведенный к исходным условиям эффективный уровень воспринимаемого шума EPNLr в ЕРNдБ вычисляется по формуле

                       (23)

где PNLTMr - максимальный скорректированный уровень воспринимаемого шума с поправкой на тональность;

Dr - скорректированная поправка на продолжительность воздействия шума;

D3 - поправка, учитывающая отклонение измеренного режима работы двигателя от режима, рассчитанного для исходных условий и вычисляемая согласно п. 6.4.5;

D5 - поправка, учитывающая изменение исходной температуры и определяемая согласно п. 6.4.7.

6.6. Для каждой из указанных в п. 1.1 трех контрольных точек по результатам не менее шести измерений определяют среднее значение приведенных к исходным условиям эффективных уровней воспринимаемого шума  и значение его доверительного интервала. Число измерений должно быть достаточным, чтобы значение доверительного интервала не превышало ± 1,5 ЕРNдБ.

Средние значения  характеризуют шумовые характеристики самолета и должны соответствовать требованиям ГОСТ 17228-78.

Метод расчета среднего значения  и его доверительного интервала приведен в обязательном приложении 8.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

7.1. Форма представления информации об основных характеристиках самолета, прошедшего сертификационные испытания по шуму, включая сопоставление зарегистрированных уровней шума с максимально допустимыми уровнями в соответствии с требованиями ГОСТ 17228-78 приводится для реактивных и винтовых самолетов соответственно в обязательных приложениях 9 и 10.

7.2. Результаты испытаний оформляются в виде отчета, в котором согласно требованиям ГОСТ 17228-78 должны быть представлены допустимые уровни шума, создаваемого самолетом на местности, а также должна быть представлена следующая информация:

О самолете и режимах его полета:

тип самолета и двигателей,

дата принятия заявки на выдачу сертификата летной годности типа самолета;

общий вид самолета в трех проекциях с указанием габаритных размеров, фотографии самолета 3/4 спереди и 3/4 сзади;

характеристики двигателя, в том числе характерные значения тяги, перепады давления в двигателе, температуры выхлопной струи, частота вращения вала вентилятора (компрессора), определенные бортовой аппаратурой или по данным головного предприятия-изготовителя;

перечень мероприятий, используемых для снижения шума самолета, и краткая оценка их эффективности;

масса и конфигурация самолета при каждом испытательном полете, включая положение закрылков и шасси;

режимы работы двигателей;

приборная воздушная скорость;

измененные траектории полета;

исходные траектории полета и другая информация о летно-технических характеристиках самолета, режимах полета и параметрах двигателей, необходимая для приведения данных измерений к исходным условиям;

максимальные взлетные и посадочные массы, для которых проведена сертификация самолета по шуму на соответствие ГОСТ 17228-78.

Об атмосферных условиях при каждом полете:

(измеренные непосредственно перед каждым испытанием, после и во время него в точках, указанных в разд. 4):

температура воздуха и относительная влажность;

максимальная, минимальная и средняя скорости ветра;

атмосферное давление.

О контрольно-измерительной аппаратуре:

перечень всей контрольно-измерительной аппаратуры, использованной для определения и анализа характеристик шума самолета и метеорологических данных, градуировочные характеристики, а также сведения о государственной или ведомственной поверке аппаратуры.

О точках измерения шума:

схема и описание расположения точек измерения шума, характера земной поверхности и факторов, влияющих на ослабление шума.

Об уровнях шума:

измеренные и скорректированные уровни звукового давления в полосах частот в каждой точке измерения при всех полетах самолета и рассчитанные по ним эффективные уровни воспринимаемого шума EPNL;

уровни шумового фона при каждом измерении в РNдБ;

значения всех поправок к измеренным уровням EPNL в каждой контрольной точке;

распределение уровней EPNL вдоль ВПП с указанием зоны максимального шума, создаваемого при взлете;

приведенные к исходным условиям эффективные уровни воспринимаемого шума и соответствующие им величины доверительных интервалов для каждой из трех контрольных точек в сопоставлении с допустимыми уровнями, установленными ГОСТ 17228-78.

ПРИЛОЖЕНИЕ 1
Обязательное

МЕТОДИКА ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ КОНТРОЛЬНОЙ ТОЧКИ
СБОКУ ОТ ВПП

Положение контрольной точки сбоку от ВПП зависит от типа применяемых силовых установок, их компоновки на самолете, траектории взлета и некоторых других факторов.

Положение точки с максимальным значением EPNL вдоль линии, параллельной оси ВПП и расположенной на заданном расстоянии от нее, определяют экспериментально в процессе предварительных испытаний при атмосферных условиях, соответствующих указанным в п. 2.3.

В процессе предварительных испытаний точки измерения шума располагают с одной стороны ВПП вдоль линии, параллельной ее оси и расположенной на заданном расстоянии от нее, с интервалом 500 м. Число точек измерения должно быть достаточным для определения положения точки максимального шума с точностью ± 250 м.

При зачетных испытаниях измерения должны проводиться в четырех точках:

в точке максимального шума, определенной в предварительных испытаниях;

в двух точках, расположенных на линии, параллельной оси ВПП по разные стороны от точки максимума на расстоянии 500 м от нее;

в точке, расположенной симметрично любой из вышеуказанных точек относительно оси ВПП.

ПРИЛОЖЕНИЕ 2
Обязательное

СОСТАВ И ТРЕБОВАНИЯ К КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЕ

1. Акустическая аппаратура.

Для приема и регистрации шума в каждой точке измерения и анализа шума используется акустическая аппаратура, состоящая из акустического регистрирующего тракта и анализирующей аппаратуры.

1.1. Акустический регистрирующий тракт включает:

микрофонную систему, состоящую из микрофона, предусилителя и ветрозащитного экрана;

акустический калибратор, обеспечивающий подачу на вход микрофона синусоидального акустического сигнала или широкополосного шума с известным уровнем звукового давления;

электрический калибратор, обеспечивающий подачу на вход микрофона синусоидального акустического сигнала или широкополосного шума с известным уровнем звукового давления;

электрический калибратор, обеспечивающий возможность электрической калибровки по амплитуде всей системы путем подачи на вход тракта синусоидального или широкополосного сигналов известного уровня;

магнитный регистратор, обеспечивающий запись шума с сохранением полной информации об изменении спектров шума во времени при пролете самолета.

1.1.1. Микрофон устанавливают таким образом, чтобы центр чувствительного элемента находился на высоте (1,2 ± 0,05) м над уровнем поверхности на местности, и ориентируют под углом скользящего падения, как показано на черт. 1 (т.е. чувствительный элемент располагается в плоскости, определяемой номинальной траекторией полета самолета и измерительной системой).

Направление распространения звука под углом скользящего падения

Черт. 1

Исходное направление угла установки определяют с учетом применимых к микрофонной системе свободного поля частотных характеристик, которые должны находиться в пределах, указанных в табл. 1 (см. также черт. 2).

Частотная характеристика микрофонной системы свободного поля

--- типичная характеристика микрофонной системы:

___ регламентируемый частотный диапазон

Черт. 2

Таблица 1

Диапазон частот, Гц

Допустимая неравномерность, дБ

45-4500

±1,0

4500-5600

±1,5

5600-7100

От +1,5 до -2,0

7100-9000

От +1,5 до -3,0

9000-11200

От +2 до -4,0

Изменение чувствительности микрофонной системы в пределах угла ± 30° от исходного направления (черт. 1) не должно превышать значений, приведенных в табл. 2.

Таблица 2

Диапазон частот, Гц

Изменение чувствительности, дБ

45-1120

1,0

1120-2240

1,5

2240-4500

2,5

4500-7100

4,0

7100-11000

5,0

В отношении чувствительности к факторам окружающей среды (температуре, относительной влажности воздуха и вибрации) микрофонная система должна удовлетворять требованиям ГОСТ 17187-81.

С установкой ветрозащитного экрана изменение чувствительности в плоскости диафрагмы микрофонной системы не должно превышать 1,0 дБ для диапазона частот 45-11000 Гц.

1.1.2 Акустический калибратор должен обеспечивать возможность подачи на микрофон акустического сигнала (чистого тона или широкополосного шума) с известным постоянным уровнем с погрешностью ± 0,2 дБ. В качестве акустического калибратора может использоваться пистонфон, обеспечивающий подачу на микрофон звукового давления частотой 250 Гц с уровнем 124 дБ (относительно 2×10-5 Па).

1.1.3. Электрический калибратор должен обеспечивать возможность подачи на вход магнитного регистратора синусоидального или широкополосного электрического сигнала в частотном диапазоне 45-11200 Гц заданного уровня с погрешностью не более ± 0,2 дБ.

1.1.4. Требования к магнитному регистратору

1.1.4.1. При номинальном уровне записи (т.е. при уровне на 10 дБ ниже уровня, при котором нелинейные искажения при прямой записи достигают 3% или отклонения при записи с частотной модуляцией ± 40%) в любой третьоктавной полосе частот в диапазоне 180-11200 Гц частотная характеристика должна быть плоской с погрешностью ± 0,25 дБ, а в любой третьоктавной полосе в диапазоне 45-180 Гц - плоской с погрешностью ± 0,75 дБ.

Амплитудная устойчивость синусоидального сигнала частотой 1 кГц, записанного при номинальном уровне записи, на любой кассете магнитной ленты используемого типа должна быть в пределах ± 0,5 дБ.

1.1.4.2. Характеристики системы записи-воспроизведения должны быть такими, чтобы уровень фона в любой третьоктавной полосе был не менее чем на 35 дБ ниже номинального уровня записи. Для достижения этого требования допускается вводить систему записи предварительного усиления высоких частот с последующим ослаблением при воспроизведении.

1.1.4.3. Используемые в схеме аттенюаторы должны обеспечивать возможность ослабления сигнала с постоянными шагами, выраженными в децибелах, с погрешностью не более ± 0,1 дБ.

1.2. Анализирующая аппаратура

Анализирующая система обеспечивает возможность определения третьоктавных уровней звукового давления через установленные интервалы времени.

К анализирующей аппаратуре относят:

набор 24 третьоктавных фильтров со средними частотами от 50 Гц до 10 кГц;

анализатор, в котором выходные сигналы с каждого из указанных третьоктавных фильтров квадрируются, усредняются, преобразуются в логарифмическую форму и представляются в цифровом виде.

1.2.1. Индикаторный прибор анализатора должен иметь минимальный коэффициент амплитуды 3 и обеспечивать измерение истинного значения среднего квадратического уровня сигнала в каждой из третьоктавных полос с погрешностью не более ± 1,0 дБ.

1.2.2. Динамическая характеристика анализатора для выходных сигналов, соответствующая полному отклонению стрелки измерительного прибора и на 20 дБ меньше этого значения, должна удовлетворять следующим требованиям:

при подаче на вход синусоидального сигнала длительностью 0,5 с на центральной частоте каждой третьоктавной полосы максимальное выходное показание должно быть на (4±1) дБ меньше полученного при постоянном сигнале той же самой частоты и амплитуды;

при подаче на вход анализатора внезапного стационарного постоянного сигнала на среднегеометрической частоте каждой октавной полосы максимальное выходное показание должно превышать окончательно установившееся показание на (0,5±0,5) дБ.

1.2.3. Разрешающая способность анализатора по амплитуде должна быть не более 0,5 дБ.

1.2.4. Погрешность анализатора после устранения всех систематических ошибок не должна превышать ± 1 дБ. Суммарные систематические ошибки для каждого выходного уровня не должны превышать ± 3 дБ.

1.2.5. Динамический диапазон анализатора, под которым понимается разность между наибольшим выходным уровнем и максимальным уровнем шума анализатора, при анализе одного полета самолета должен быть не менее 45 дБ.

2. Аппаратура для измерения параметров атмосферы

Для измерения параметров атмосферы применяют следующие приборы:

термометр с диапазоном измерения не менее 0-40°С и погрешностью измерения не более ± 0,5°С для измерения температуры воздуха;

гигрометр с диапазоном измерения относительной влажности - 10-100% и погрешностью не более 2% для измерения влажности воздуха;

флюгер или ветровой конус с румбовой шкалой для измерения направления ветра;

воздушный анемометр с диапазоном измерения не менее 0-10 м/с и погрешностью измерения не более ± 0,5 м/с для измерения скорости ветра;

барометр или барограф с погрешностью измерения не более 1 мм рт. ст. для измерения атмосферного давления.

3. Аппаратура для измерения параметров траектории взлета и посадки

Для точного измерения параметров траектории полета самолета используется наземная радиолокационная или другая наземная аппаратура, обеспечивающая регистрацию абсолютного положения самолета в пространстве синхронно с регистрацией шума в следующих пределах по дальности:

при снижении самолета - начиная с 6 км от порога ВПП до точки касания;

при взлете - от точки отрыва до дистанции 10 км от начала разбега по горизонтали.

4. Бортовая самолетная аппаратура

Для контроля параметров самолета и режимов работы двигателей на борту самолета используется штатная бортовая аппаратура, обеспечивающая регистрацию требуемых параметров полета синхронно с акустическими измерениями.

5. Система обеспечения единого времени

Система обеспечения единого времени должна обеспечивать подачу синхронизирующих сигналов для всей регистрирующей аппаратуры.

6. Вся аппаратура, используемая при сертификационных испытаниях самолета по шуму, должна быть утверждена компетентным органом по сертификации и иметь действующие свидетельства о государственной поверке по ГОСТ 8.002-71.

ПРИЛОЖЕНИЕ 3
Рекомендуемое

ЭКВИВАЛЕНТНЫЕ МЕТОДЫ ИСПЫТАНИЙ

Эквивалентные методы испытаний по определению характеристик шума самолетов на местности включают:

методы летных испытаний;

методы наземных испытаний;

аналитические методы определения уровней шума с использованием предварительных экспериментальных исследований.

1. Методы летных испытаний предусматривают:

использование имитаций взлетов и посадок с целью определения характеристик шума в контрольных точках;

использование пролетов на различных режимах с целью определения зависимостей создаваемого самолетом шума от высоты пролета и режима работы двигателей;

сокращение числа боковых точек измерения шума при определении максимального шума сбоку от ВПП;

использование метода измерения шума сбоку от ВПП с помощью системы измерения в двух симметричных точках.

1.1. Имитации взлетов и посадок выполняются следующим образом:

взлет с максимальной взлетной массой на взлетном режиме работы двигателей. Скорость набора высоты равна v2 + 20 км/ч (v2 - безопасная скорость взлета);

дросселирование двигателей на высоте не менее (210±5) м до режима, который обеспечивает горизонтальный полет при одном неработающем двигателе или градиент набора высоты не менее 4% при всех работающих двигателях, в зависимости от того, какое значение тяги выше;

разворот, заход на посадку и уход на второй круг с высоты, определяемой в соответствии с РЛЭ (высота принятия решения);

снижение на посадку производится по стандартной глиссаде при установившейся скорости полета не менее 1,3 vs + 20 км/ч (vs - скорость сваливания в посадочной конфигурации) и установившейся тяге двигателей;

разворот и пролет над ВПП. При подходе к выбранному ориентиру выполняется имитация взлета с установленными ранее ограничениями;

аналогичные заходы на посадку с уходом на второй круг и имитации взлета;

заход на посадку и посадка с максимальной посадочной массой.

1.2. Пролеты самолета выполняются как в комбинации с имитациями взлетов и заходов на посадку, так и самостоятельно.

Характеристики шума при пролетах самолета определяются при работе двигателей на режимах: взлетный, номинальный, характерный дроссельный, характерный посадочный и полетный малый газ.

Характерный дроссельный режим выбирается из условия обеспечения градиента набора высоты 4% при максимальной взлетной массе и взлетной конфигурации самолета.

Характерный посадочный режим соответствует режиму работы двигателей при заходе на посадку по стандартной глиссаде со скоростью 1,3 vs + 20 км/ч.

Диапазон высот при пролетах выбирается с учетом взлетно-посадочных характеристик самолета с интервалом 100-150 м.

Скорость при полетах выбирается равной v2 + 20 км/ч для режима набора высоты, для посадочного режима эта скорость равна 1,3 vs + 20 км/ч.

Расстояние до точки измерения, начиная с которого должны быть выдержаны постоянными скорость полета и режим работы двигателей, определяется в зависимости от высоты полета и режима работы двигателей (с увеличением высоты и уменьшением режима работы двигателей это расстояние увеличивается).

Высота начала выдерживания режима определяется предварительным расчетом по приближенным значениям вертикальной скорости для данной массы самолета и режима работы двигателей при характерной конфигурации самолета.

1.3. При использовании эквивалентного метода определения максимального шума уровни шума сбоку от ВПП измерения проводят в процессе выполнения пролетов самолета на одной или более высотах между двумя точками измерения, расположенными симметрично относительно траектории взлета.

1.3.1. Для реактивных самолетов по ГОСТ 17228-78 используют следующие условия испытаний:

микрофоны устанавливаются симметрично по обе стороны траектории полета самолета на расстоянии 450 м или 650 м в зависимости от требований разд. 2 ГОСТ 17228-78;

относительная высота пролета в момент прохождения плоскости установки микрофонов должна составлять 300 м с погрешностью не более ± 50 м;

пролеты выполняют при взлетном режиме работы двигателей, конфигурация и скорость пролета соответствуют п. 1.3.1 настоящего стандарта;

корректировку уровней измеряемого шума производят с учетом исходных условий в соответствии с требованиями, изложенными в основной части настоящего стандарта.

1.3.2. Для тяжелых винтовых самолетов используют те же условия, за исключением того, что с целью учета асимметрии распространения шума воздушных винтов пролеты выполняют на различных относительных высотах.

Диапазон высот при определении шума сбоку от ВПП должен обеспечивать 90%-ный доверительный интервал в 1,5 дБ.

Максимальный уровень шума определяют по кривой изменения шума сбоку от ВПП, построенной по данным об относительной высоте пролета над контрольной точкой.

2. Эквивалентные методы наземных испытаний используют для определения влияния конструктивных изменений силовой установки на акустические характеристики самолета. Оценку ожидаемых уровней шума в контрольных точках при внедрении конструктивных изменений производят на основании результатов наземных испытаний и сопоставления их с результатами испытаний типа по методике, утвержденной сертифицирующим органом.

3. Аналитические методы эквивалентности утверждаются органами, ответственными за сертификацию, и основываются на использовании экспериментальных данных по шуму и летно-технических характеристик самолета и позволяют определить:

значение изменений уровней шума, обусловленных конструктивными изменениями;

зависимость шума от тяги;

методы поправок на изменения скорости и высоты.

ПРИЛОЖЕНИЕ 4
Рекомендуемое

МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ ТАБЛИЦ ВОСПРИНИМАЕМОЙ ШУМНОСТИ (для расчетов на ЭВМ)

Зависимость логарифма воспринимаемой шумности lg n от уровня звукового давления в третьоктавной полосе SPL может быть представлена в виде ломаной линии на чертеже.

Основными параметрами математического описания зависимости логарифма воспринимаемой шумности от уровня звукового давления являются:

наклоны прямых линий М (b), М (с), М (d) и М (е);

точки пересечения этих линий с осью SPL: SPL (b) и SPL (с);

координаты точек излома: SPL (a) и lg n (a); SPL (d) и lg n (d) = -1,0; SPL (е) и lg n (e) = lg 0,3.

Формулы имеют следующий вид:

а) SPL ³ SPL (a), n = anti lg [M (c) (SPL - SPL (c))];

б) SPL (b) £ SPL < SPL (a), n = anti lg [M (b) (SPL - SPL (b))];

в) SPL (e) £ SPL < SPL (b), n = anti lg [M (e) (SPL - SPL (b))];

г) SPL (d) £ SPL < SPL (е), n = 0,1 anti lg [M (a) (SPL - SPL (a))].

Константы для расчета воспринимаемой шумности представлены в таблице.

График зависимости логарифма воспринимаемой шумности от уровня звукового давления в третьоктавной полосе

Константы для расчета воспринимаемой шумности

Номер полосы частот i

Частота , Гц

SPL (a), дБ

SPL (b), дБ

SPL (c), дБ

SPL (d), дБ

SPL (e), дБ

M (b), дБ

M (c)

M (d)

M (e)

1

50

91,0

64

52

49

55

0,043478

0,030103

0,079520

0,058098

2

63

85,9

60

51

44

51

0,040570

0,068160

3

80

87,3

56

49

39

46

0,036831

0,052288

4

100

79,9

53

47

34

42

0,059640

0,047534

5

125

79,8

51

46

30

39

0,035336

0,053013

0,043573

6

160

76,0

48

45

27

36

0,033333

7

200

74,0

46

43

24

33

0,040221

8

250

74,9

44

42

21

30

0,032051

0,037349

9

315

94,6

42

41

18

27

0,030675

0,034859

10

400

40

40

16

25

0,030103

НЕ ПРИМЕНИМЫ

11

500

12

630

13

800

14

1000

15

1250

38

38

15

23

0,059640

16

1600

34

34

12

21

0,029960

0,053013

0,040221

17

2000

32

32

9

18

0,037349

18

2500

30

30

5

15

0,047712

0,034859

19

3150

29

29

4

14

20

4000

29

29

5

14

0,053013

21

5000

30

30

6

15

22

6300

31

31

10

17

0,068160

0,037349

23

8000

44,3

37

34

17

23

0,042285

0,029960

0,079520

24

10000

50,7

41

37

21

29

0,059640

0,043573

ПРИЛОЖЕНИЕ 5
Рекомендуемое

ПРИМЕР РАСЧЕТА ПОПРАВКИ С НА ТОНАЛЬНОСТЬ

Номер полосы i

Частота , Гц

SPL

S

|DS|

F

С

дБ

1

50

-

-

-

-

-

-

-

-

-

2

63

-

-

-

-

-

-

-

-

-

3

80

70

-

-

70

-8

-21/3

70

-

-

4

100

62

-8

-

62

-8

+31/3

672/3

-

-

5

125

70

+8

16

71

+9

+62/3

71

-

-

6

160

80

+10

2

80

+9

+22/3

772/3

21/3

0,27

7

200

82

+2

8

82

+2

-11/3

801/3

11/3

-

8

250

83

+1

1

79

-3

-11/3

79

4

0,66

9

315

76

-7

8

76

-3

+1/3

772/3

-

-

10

400

80

+4

11

78

+2

+1

78

2

0,16

11

500

80

0

4

80

+2

0

79

1

-

12

630

79

-1

1

79

-1

0

79

-

-

13

800

78

-1

0

78

-1

-1/3

79

-

-

14

1000

80

+2

3

80

+2

-2/3

782/3

11/3

-

15

1250

78

-2

4

78

-2

-1/3

78

-

-

16

1600

76

-2

0

76

-2

+1/3

772/3

-

-

17

2000

79

+3

5

79

+3

+1

78

1

-

18

2500

85

+6

3

79

0

-1/3

79

6

2

19

3150

79

-6

12

79

0

-22/3

782/3

1/3

-

20

4000

78

-1

5

78

-1

-61/3

76

2

0,33

21

5000

71

-7

6

71

-7

-8

692/3

1/3

-

22

6300

60

-11

4

60

-11

-82/3

611/3

-

-

23

8000

54

-6

5

54

-6

-8

53

1

-

24

10000

45

-9

3

45

-9

-

45

-

-

ПРИЛОЖЕНИЕ 6
Рекомендуемое

ХАРАКТЕРНЫЕ ТОЧКИ И РАССТОЯНИЯ, СВЯЗАННЫЕ С ТРАЕКТОРИЕЙ ПОЛЕТА

Обозначение

Определение

А

Начало разбега при взлете

В

Точка отрыва самолета

С

Начало первого участка установившегося набора высоты

D

Начало дросселирования тяги двигателей

Е

Начало второго участка установившегося набора высоты

F

Конец фиксируемой траектории взлета при испытаниях самолета по шуму

G

Начало фиксируемой при испытаниях по шуму глиссады снижения на посадку

H

Точка глиссады посадки непосредственно над точкой измерения шума

I

Начало выравнивания

J

Точка касания ВПП при посадке

К

Точка измерения шума

Кr

Исходная контрольная точка

К1

Точка измерения шума под траекторией взлета

К2

Точка измерения шума сбоку от ВПП

К3

Точка измерения шума под траекторией посадки

M

Проекция точки Р на земную поверхность

0

Порог ВПП

P

Проекция точки G на земную поверхность

Q

Точка измеренной траектории полета, соответствующая PNLТМ в точке К

Qr

Точка на скорректированной траектории полета, соответствующая PNLТМ в точке Кr

АВ

Длина разбега при взлете, м

AК1

Расстояние до точки измерения шума под траекторией взлета. Расстояние от начала разбега до точки измерения шума, расположенной на продолжении осевой линии ВПП, м

AM

Расстояние от начала разбега до точки, находящейся на продолжении оси ВПП, после которой нет необходимости регистрировать местоположение самолета при взлете, м

QK

Измеренный путь распространения шума, м

QrKr

Исходный путь распространения шума. Расстояние от точки Кr до самолета на исходной траектории полета, м

К3H

Высота самолета при снижении на посадку. Высота полета самолета над точкой измерения шума под траекторией снижения

OК3

Расстояние до точки измерения шума под траекторией снижения на посадку. Расстояние от порога ВПП вдоль продолжения осевой линии ВПП до точки измерения шума под траекторией снижения, м

ОР

Расстояние от порога ВПП до точки, находящейся на продолжении оси ВПП, после которой нет необходимости регистрировать местоположение самолета при снижении, м

ПРИЛОЖЕНИЕ 7
Обязательное

МЕТОД РАСЧЕТА ОСЛАБЛЕНИЯ ЗВУКА В ВОЗДУХЕ

Коэффициент ослабления звука в атмосфере (ai), дБ/100 м, вычисляют по формуле

где

h×(d) - определяется из табл. 1;

foi - определяется из табл. 2;

Q - температура, °С;

Н - относительная влажность, %.

Значения h×(d) для промежуточных значений d между указанными в табл. 1 определяются квадратичной интерполяцией.

Таблица 1

d

h×(d)

d

h×(d)

d

h×(d)

0,00

0,000

1,30

0,840

4,15

0,260

0,25

0,315

1,50

0,750

4,45

0,245

0,50

0,700

1,70

0,670

4,80

0,230

0,60

0,840

2,00

0,570

5,25

0,220

0,70

0,930

2,30

0,495

5,70

0,210

0,80

0,975

2,50

0,450

6,05

0,205

0,90

0,996

2,80

0,400

6,50

0,200

1,00

1,000

3,00

0,370

7,00

0,200

1,10

0,970

3,30

0,330

10,00

0,200

1,20

0,900

3,60

0,300





Таблица 2

Центральная частота третьоктавной полосы f, Гц

foi, Гц

Центральная частота третьоктавной полосы f, Гц

foi, Гц

50

50

800

800

63

63

1000

1000

80

80

1250

1250

100

100

1600

1600

125

125

2000

2000

160

160

2500

2500

200

200

3150

3150

250

250

4000

4000

315

315

5000

4500

400

400

6300

5600

500

500

8000

7100

630

630

10000

9000

ПРИЛОЖЕНИЕ 8
Обязательное

МЕТОД РАСЧЕТА СРЕДНЕГО ЗНАЧЕНИЯ ЭФФЕКТИВНОГО УРОВНЯ ВОСПРИНИМАЕМОГО ШУМА EPNL И ЕГО ДОВЕРИТЕЛЬНОГО ИНТЕРВАЛА

1. По результатам выполненных измерений вычисляют средний уровень  (ЕРNдБ), по формуле

                                                        (1)

где EPNLi - эффективный уровень воспринимаемого шума при i-ом пролете самолета;

п - число измерений в каждой контрольной точке.

2. Определяется разность между средним значением уровня ЕРNдБ и результатами отдельных измерений по формуле

                                               (2)

3. Рассчитывается среднее квадратическое значение разности между средним уровнем  и результатами измерений ЕРNдБ в каждой контрольной точке по формуле

                                                    (3)

4. Доверительный интервал (D) для среднего значения EPNL вычисляют по формуле

D = K×S.                                                                  (4)

Значения коэффициентов К для различного числа измерений приведены в таблице

n

K

п

К

п

K

6

0,903

13

0,514

20

0,397

7

0,792

14

0,491

21

0,387

8

0,718

15

0,470

22

0,375

9

0,658

16

0,452

23

0,367

10

0,610

17

0,437

24

0,356

11

0,572

18

0,422

25

0,349

12

0,543

19

0,408

26

0,342

5. Окончательно, с доверительной вероятностью 90%, представляют результаты измерений в виде

±D.

ПРИЛОЖЕНИЕ 9
Обязательное

ТИПОВАЯ ФОРМА ПРЕДСТАВЛЕНИЯ ИНФОРМАЦИИ О КОНСТРУКТИВНЫХ, ЛЕТНО-ТЕХНИЧЕСКИХ И АКУСТИЧЕСКИХ ХАРАКТЕРИСТИКАХ САМОЛЕТОВ С РЕАКТИВНЫМИ ДВИГАТЕЛЯМИ

Заявитель

Дата

Регистрационный №

№ листа

Тип самолета

Пункт предъявляемых требований ГОСТ

Пункт предъявляемых требований. Прилож. 16 (глава, пункт)

Максимальная взлетная масса, кг

Максимальная посадочная масса, кг

Число двигателей

Тип двигателя

Тяга двигателя в статических условиях, кН

Степень двухконтурности

Угол отклонения закрылков при взлете, град.

Максимальный угол отклонения закрылков при посадке, град.

Максимально допустимые уровни шума EPNL, ЕРNдБ:

взлет

набор высоты

посадка

Фактические уровни шума

EPNL для условий МСА+10°С

и относительная влажность 70%, ЕРNдБ:

взлет                                               удаление 450 м;

                                                             удаление 650 м

набор высоты                                 случай отказа двигателя;

                                                             градиент 4%

посадка                                           удаление 2000 м;

                                                             удаление 4000 м

Источник информации

Дата

Вид информации

Примечания

ПРИЛОЖЕНИЕ 10
Обязательное

ТИПОВАЯ ФОРМА ПРЕДСТАВЛЕНИЯ ИНФОРМАЦИИ О КОНСТРУКТИВНЫХ, ЛЕТНО-ТЕХНИЧЕСКИХ И АКУСТИЧЕСКИХ ХАРАКТЕРИСТИКАХ ВИНТОВЫХ САМОЛЕТОВ ТЯЖЕЛОЙ ВЕСОВОЙ КАТЕГОРИИ

САМОЛЕТ:

Производство

Год изготовления

Тип

Максимальная взлетная масса, м

ДВИГАТЕЛИ:

Тип

Число

Мощность, кВт

Режим работы п, об/мин

Крутящий момент, Н×м

Температура газа Тг, °С

Система выхлопа

ВИНТЫ:

Изготовитель

Тип

Максимальный диаметр, м

Число лопастей

Шаг

Форма законцовки

Число М конца лопасти

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ:

Дата

Ответственный орган

Средняя температура, °С

Углы отклонения закрылков:

набор высоты;

посадка

Измеренный уровень, дБА:

набор высоты;

посадка;

сбоку от оси ВПП

Норма шума ИКАО, ЕРNдБ:

набор высоты;

посадка;

сбоку от оси ВПП

ПРОЧАЯ ИНФОРМАЦИЯ:

Вид информации

Примечания

СОДЕРЖАНИЕ

1. Исходные условия приведения результатов измерений. 2

2. Условия проведения летных испытаний. 3

3. Контрольно-измерительная аппаратура. 4

4. Методика проведения летных испытаний и измерений шума. 4

5. Расчет эффективных уровней воспринимаемого шума по данным измерений. 5

6. Приведение измеренных уровней шума к исходным условиям.. 13

7. Оформление результатов испытаний. 22

Приложение 1 Методика определения положения контрольной точки сбоку от впп.. 23

Приложение 2 Состав и требования к контрольно-измерительной аппаратуре. 23

Приложение 3 Эквивалентные методы испытаний. 26

Приложение 4 Математическое описание таблиц воспринимаемой шумности (для расчетов на эвм) 27

Приложение 5 Пример расчета поправки с на тональность. 29

Приложение 6 Характерные точки и расстояния, связанные с траекторией полета. 29

Приложение 7 Метод расчета ослабления звука в воздухе. 30

Приложение 8 Метод расчета среднего значения эффективного уровня воспринимаемого шума epnl и его доверительного интервала. 31

Приложение 9 Типовая форма представления информации о конструктивных, летно-технических и акустических характеристиках самолетов с реактивными двигателями. 31

Приложение 10 Типовая форма представления информации о конструктивных, летно-технических и акустических характеристиках винтовых самолетов тяжелой весовой категории. 32
