МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР

УТВЕРЖДАЮ

Заместитель министра монтажных

и специальных строительных

работ СССР

А.Г. Чубуков

30 декабря 1982 г.

УКРУПНЕННЫЕ КОМПЛЕКСНЫЕ НОРМАТИВЫ
ЗАТРАТ ТРУДА НА ИЗГОТОВЛЕНИЕ ЧАСТЕЙ
ПРОМЫШЛЕННЫХ ЗДАНИЙ

ВСН 439-83

ММСС СССР

Москва - 1983

Настоящие нормативы распространяются на конструкции и отдельные части промышленных зданий, изготовляемые специализированными заводами по производству строительных стальных конструкций (ЗМК). В сборник не включены нормативы затрат труда на изготовление конструкций колонн, ферм, балок, связей покрытий из широкополочных двутавров и гнутосварных профилей.

Укрупненные комплексные нормативы затрат труда на изготовление частей промышленных зданий согласованы с Главным управлением производственных предприятий, Всесоюзным объединением «Союзстальконструкция», Центральным нормативно-исследовательским бюро Минмонтажспецстроя СССР и ЦНИИпроектстальконструкцией Госстроя СССР.

Нормативы разработаны авторским коллективом в составе Э.Б. Бухмана (руководитель), Д.Д. Фарбера, Г.А. Орлова (ВНИКТИстальконструкция) и М.И. Ивлева (Челябинский отдел НИС-6). В сборе, подготовке материалов и оформлении работы принимали участие сотрудники отдела производственных мощностей и Челябинского филиала ВНИКТИстальконструкции, отдела промышленных нормативов и Челябинского отдела НИС-6 Центрального нормативно-исследовательского бюро Минмонтажспецстроя СССР. В работе принимали участие канд. техн. наук А.Д. Дедух и канд. техн. наук В.П. Козин (Челябинский политехнический институт).

Замечания и предложения просим направлять по адресу: 141100, Щелково-2 Московской обл., ВНИКТИстальконструкция.

Министерство монтажных и специальных строительных работ СССР (Минмонтажспецстрой СССР)

Ведомственные строительные нормы

ВСН 439-83

ММСС СССР

Укрупненные комплексные нормативы затрат труда на изготовление частей промышленных зданий

Вводятся впервые

I. ВВЕДЕНИЕ

1.1. Настоящие укрупненные нормативы разработаны для определения затрат труда на изготовление частей промышленных зданий при проектировании вновь строящихся, реконструируемых и технически перевооружаемых заводов, а также при планировании и анализе деятельности действующих предприятий строительных стальных конструкций Минмонтажспецстроя СССР.

1.2. Нормативы распространяются на заводы строительных стальных конструкций общего назначения единичного и мелкосерийного характера производства, изготовляющие конструкции промышленных зданий и сооружений с применением высокопроизводительного оборудования и передовых технологических процессов, эффективных средств механизации, прогрессивных форм организации производства и труда.

Характеристика технологического процесса, применяемого оборудования, инструмента и приспособлений, а также принципы организации труда и рабочих мест изложены в сборнике "Комплексные нормативы затрат труда на изготовление типопредставителей конструктивных элементов промышленных зданий" ВСН 393-78/ММСС СССР (М., ЦБНТИ Минмонтажспецстроя СССР, 1979, главы 2 и 3).

1.3. При проектировании заводов с принципиально иными, более совершенными технологическими схемами и формами организации производства, а также более производительным оборудованием и средствами механизации, чем предусмотрено в п. 1.2, настоящие нормативы следует корректировать.

1.4. Нормативы установлены для конструкций, соответствующих по качеству и комплектности всем обязательным требованиям СНиП III-18-75 и "Инструкции по поставке стальных конструкций заводами металлоконструкций", ВСН 141-80/ММСС СССР, утвержденной Минмонтажспецстроем СССР 14 ноября 1980 г.

1.5. Нормативы предназначены:

для обоснования основных технико-экономических показателей проектируемых предприятий, численности и выработки производственных рабочих, количества необходимого оборудования;

для расчетов и обоснования плановых показателей численности и выработки производственных рабочих, а также определения организационно-технического уровня основного производства действующего предприятия;

как базовые - при определении экономической эффективности от внедрения более прогрессивных технологических процессов, средств механизации, форм и методов организации работ и труда.

1.6. Настоящий сборник содержит общие нормативы штучно-калькуляционных затрат труда и раздельные - для изготовления полуфабриката, слесарно-сборочных, электросварочных, малярных и прочих работ.

1.7. Затраты труда на изготовление полуфабриката конструкций приведены по операциям правки, разметки и наметки, газовой и механической резки, строгания, фрезерования, образования отверстий, гибки и др.

Внесены ВНИКТИстальконструкцией В/О Союзстальконструкция

Утверждены

Министерством монтажных и специальных строительных работ СССР
30 декабря 1982 г.

Срок введения

1 января 1983 г.

II. МЕТОДИЧЕСКИЕ ПОЛОЖЕНИЯ, ПРИНЯТЫЕ ПРИ РАЗРАБОТКЕ НОРМАТИВОВ

2.1. В основу разработки настоящих нормативов положены:

общемашиностроительные нормативы времени (ОНВ) на слесарно-сборочные работы при сборке металлоконструкций под сварку (М., ЦБПНТ Госкомтруда СССР, 1972);

укрупненные норматива времени (УНВ) на работы по металлоконструкциям: заготовительные и электросварочные (М., ЦНИ Минмонтажспецстроя СССР, 1972 - 1976 и 1978 гг.);

комплексные нормативы затрат труда на изготовление типопредставителей конструктивных элементов промышленных зданий ВСН 393-78/ММСС СССР (М., ЦБНТИ Минмонтажспецстроя СССР, 1979);

комплексные нормативы затрат труда на изготовление конструкций площадок, лестниц и ограждений ВСН 420-81/ММСС СССР (М., ЦБНТИ Минмонмжспецстроя СССР, 1981);

комплексные нормативы затрат труда на изготовление конструкций эстакад ВСН 419-81/ММСС СССР (М., ЦБНТИ Минмонтажспецстроя СССР, 1981);

альбом типопредставителей промышленных зданий с основными параметрами, структурой конструкций и показателями затрат труда на их изготовление, являющийся частью настоящей работы.

2.2. Нормативы рассчитаны по рабочим чертежам промышленных зданий, изготовленных заводами В/О «Союзстальконструкция» путем нормирования карт технологических процессов, исходя из прогрессивной технологии изготовления конструкций промышленных зданий, применения высокопроизводительного оборудования и прогрессивных форм организации производства и труда.

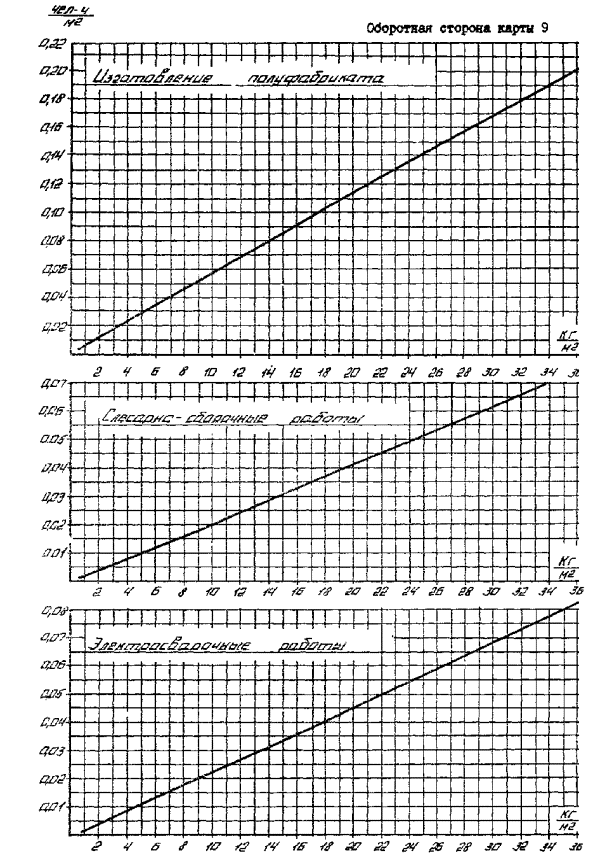

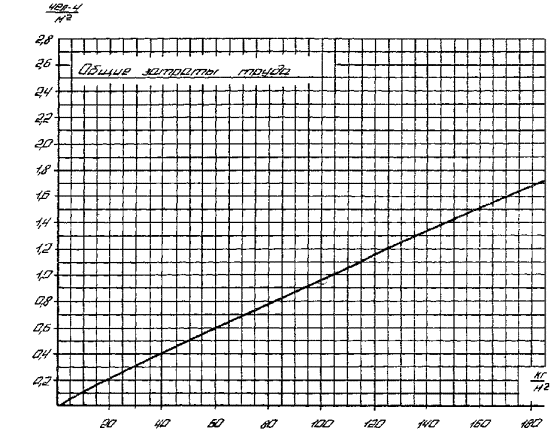

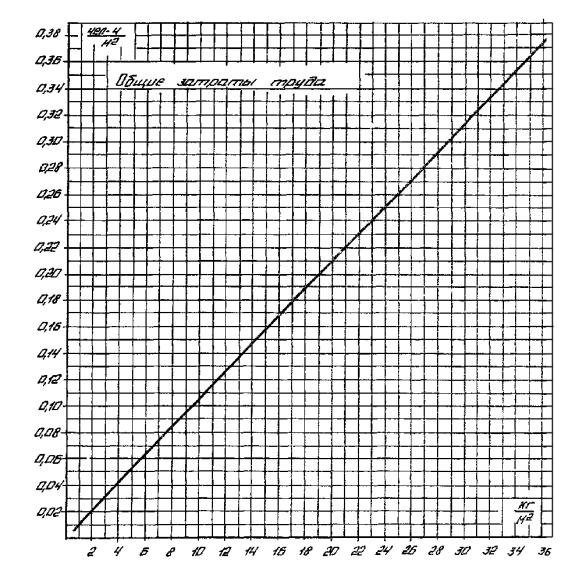

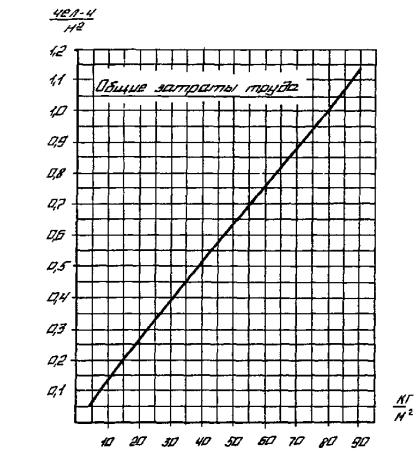

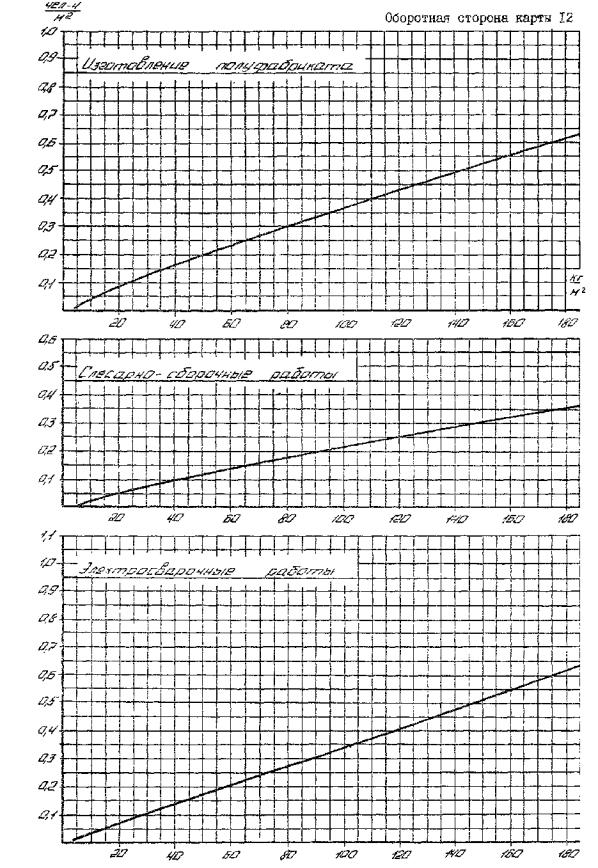

2.3. Нормативы приведены в виде графиков зависимости удельных затрат труда на изготовление конструкций от удельного расхода этих конструкций на единицу площади здания; зависимость получена на основе соответствующих расчетов, обработанных на ЭВМ. Вид кривой описывается формулой:

t = aqb,

где t - удельные затраты труда на изготовление конструкций при заданном удельном расходе этих конструкций на единицу площади здания, чел.-ч/м2;

a - удельная трудоемкость при массе конструкций 1 кг на 1 м2 площади здания, чел.-ч/м2;

b - показатель степени;

q - расход конструкций на единицу площади здания, кг/м2.

2.4. Числовое значение нормативов затрат труда общих и по технологическим переделам - определяют по кривой графиков (карты 1-15): для каждого графика принят свой масштаб.

2.5. Нормативы затрат труда на технологические операции изготовления полуфабриката конструкций определяют по табл. 1.

2.6. Нормативы затрат труда на малярные и прочие работы (обработку конструкций наждачными кругами, пневматическими зубилами, щетками, скребками и др.) определяют, вычитая затраты труда на изготовление полуфабриката, слесарно-сборочные и электросварочные работы из общего норматива. Значения затрат труда на малярные и прочие работы определяют по табл. 2.

Распределение затрат труда по операциям сверления монтажных отверстий, фрезерования конструкций, доведения конструкций до товарного вида и др. в составе норматива на прочие работы приведено в сборнике «Комплексные нормативы затрат труда на изготовление типопредставителей конструктивных элементов промышленных зданий», ВСН 393-78 (М., ЦБНТИ Минмонтажспецстроя СССР, 1979, с. 13, табл. 3).

2.7. Затраты труда на стыковку листового проката приведены в сборнике "Комплексные нормативы затрат труда на изготовление типопредставителей конструктивных элементов промышленных зданий", ВСН 393-78 (М., ЦБНТИ Минмонтажспецстроя СССР, 1979, с. 12, табл. 2) и учтены в составе нормативов соответственно на слесарно-сборочные, электросварочные и прочие виды работ.

2.8. Нормативы рассчитаны для конструкций, изготовляемых из сталей классов С 38/23, С 44/29, С 46/33 и С 52/40. При изготовлении конструкций из стали высокой прочности классов С 60/45, С 70/60 и С 85/75 нормативы следует корректировать в соответствии с табл. 3, а поправочный коэффициент применять только для части конструкций, изготовляемой из стали высокой прочности.


Таблица 1

Нормативы затрат труда производственных рабочих по технологическим операциям изготовления полуфабриката конструкций промышленных зданий

(% норматива затрат труда на изготовление полуфабриката)

Технологическая операция

Нормативы затрат труда в зависимости от типов конструкций промышленных зданий

Колонны

Пути подвесных кранов и монорельсы с поддерживающими конструкциями

Подкрановые и бункерные балки

Подкраново-подстропильные фермы

Тормозные конструкции подкрановых балок

Фермы стропильные

Фермы подстропильные

Связи, прогоны покрытий

Связи по колоннам

Фонари светоаэрационные

Щиты покрытий

Встроенные рабочие площадки с несущими конструкциями, настил, лестницы, ограждения

Фахверк

Бункеры

Балки перекрытий

А

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Правка:















-















листового проката на вальцах

3,2

1,1

5,1

3,2

4,2

2,9

3,0

1,1

1,2

1,3

7,6

3,4

2,3

1,9

3,8

листового проката после стыковки на вальцах

0,8

-

1,0

1,1

-

0,1

0,7

-

-

-

0,3

-

0,2

0,3

-

деталей из листа на вальцах

8,8

4,9

7,8

8,5

8,2

4,1

7,1

5,8

6,6

6,4

14,7

6,6

6,5

5,4

7,9

деталей из листа на фрикционном прессе

3,4

0,7

0,6

3,6

0,3

1,9

2,0

0,2

0,2

0,1

1,3

0,8

2,2

0,9

0,8

углового проката на вальцах

0,5

0,8

0,5

0,7

3,7

5,7

5,1

7,8

8,0

3,8

0,1

1,0

2,5

0,8

0,6

листового проката, швеллера и балки на кулачковом прессе

5,4

6,3

3,7

3,9

5,8

0,9

1,2

8,4

7,1

5,9

3,8

6,2

8,2

0,5

6,5

Изготовление шаблонов, размотка, наметка, нанесение номера плавки

19,1

29,8

17,6

17,2

21,8

25,7

29,4

15,6

16,5

17,4

21,9

21,1

20,2

21,8

11,1

Газовая резка:































ручная

4,7

5,8

1,6

5,1

1,7

2,1

2,9

1,4

1,1

3,6

3,1

1,0

3,2

0,1

1,6

полуавтоматическая

6,4

1,4

3,2

8,3

0,2

0,5

5,2

0,1

0,1

-

0,2

2,3

2,1

8,5

1,8

автоматическая

3,4

0,3

7,7

3,1

0,3

0,6

1,2

0,1

0,1

-

0,3

2,4

2,2

7,9

3,3

Механическая резка:































на гильотинных ножницах

10,8

10,2

18,2

9,9

21,8

20,2

16,7

14,4

15,2

18,9

30,1

19,4

14,2

23,9

19,5

на уголковых ножницах

5,0

3,0

0,5

-

10,3

18,7

10,4

21,1

21,8

24,4

0,8

6,8

7,6

4,0

3,6

на сортовых и комбинированных ножницах

0,7

8,9

3,4

6,9

4,4

0,9

1,2

6,8

4,8

2,7

4,4

6,6

6,4

0,6

3,9

Строгание:































листовых деталей на кромкострогальном и продольно-строгальном станках

10,7

0,5

6,3

12,5

1,5

1,8

1,8

3,8

2,9

1,2

2,1

6,0

5,2

3,2

21,4

листа под предварительную стыковку

0,2

-

-

0,3

-

-

-

-

-

-

-

-

-

-

-

листовых деталей на поперечно-строгальном станке

1,1

0,2

0,3

1,7

0,1

0,3

0,4

-

-

-

-

0,2

0,2

0,6

0,5

Фрезерование на торце-фрезерном и продольно-строгальном станках

2,1

3,4

3,1

1,8

0,1

0,4

1,9

-

-

0,2

-

1,1

1,1

1,6

0,5

Снятие усиления сварного шва фрезерным трактором

-

-

0,1

-

-

-

-

-

-

-

-

-

-

2,2

-

Прокол отверстий по шаблону и разметке

1,0

8,0

4,2

0,2

5,0

5,0

1,9

9,4

11,4

9,4

0,6

2,9

4,2

2,1

2,3

Резка и прокол отверстий на машине типа "Сирюг"

-

-

-

-

-

0,1

-

-

-

0,3

-

0,3

-

0,1

-

Сверление отверстий по разметке и кондуктору

5,1

8,0

7,1

3,6

8,0

6,4

4,7

2,9

2,2

1,1

0,8

6,9

6,0

7,3

5,5

Гибка:































на горизонтально-гибочном прессе

-

-

-

0,05

-

0,1

0,1

-

-

0,2

6,0

0,1

0,6

0,3

0,1

на кромкогибочном прессе

-

-

0,4

-

-

-

-

-

-

0,2

-

0,8

-

0,1

-

на пневмомолоте с предварительным нагревом

-

-

-

0,05

-

-

-

-

-

-

0,5

-

-

-

-

на вальцах

-

0,9

-

-

-

-

-

-

-

-

-

-

-

0,4

-

Правка грибовидности

-

-

-

-

-

-

-

-

-

-

-

-

-

1,8

-

Зачистка грата

7,6

5,8

7,6

8,3

2,6

1,6

3,1

1,1

0,8

2,9

1,4

4,1

4,9

3,7

5,3


2.9. Затраты труда на изготовление промышленного здания в целом определяют на основе настоящих укрупненных нормативов с учетом массы отдельных частой здания, приходящейся на 1 м всей площади здания. Примеры расчета затрат труда (суммарных, по отдельным переделам и технологическим операциям) на изготовление частей промышленных зданий приведены в приложениях 1 и 2.

Таблица 2

Распределение затрат труда по малярным и прочим работам

(% суммарного норматива затрат труда на малярные и прочие работы)

Тип конструкций

Затраты труда по видам работ

Малярные

Прочие

Колонны

23,1

76,9

Пути подвесных кранов и монорельсы с поддерживающими конструкциями

64,4

35,6

Подкрановые и бункерные балки

50,4

49,6

Подкраново-подстропильные фермы

26,8

73,2

Тормозные конструкции подкрановых балок

62,9

37,1

Стропильные фермы

56,0

44,0

Подстропильные фермы

48,7

51,3

Связи, прогоны покрытий

69,9

30,1

Связи по колоннам

65,5

34,5

Светоаэрационные и аэрационные фонари

65,8

34,2

Щиты покрытий

68,9

31,1

Встроенные рабочие площадки с несущими конструкциями, настил, лестницы и ограждения

71,7

28,3

Фахверк

39,6

60,4

Бункеры

100,0

-

Балки перекрытий

60,6

39,4

Таблица 3

Поправочные коэффициенты, учитывающие применение стали высокой прочности

Наименование конструкций

Поправочные коэффициенты для класса стали

С 32/23

С 44/29

С 46/23

С 52/40

С 60/45

С 70/60

С 85/75

Колонны

1,0

1,05

1,14

1,25

Пути подвесных кранов и монорельсы с поддерживающими конструкциями

1,0

1,02

1,11

1,18

Подкрановые и бункерные балки

1,0

1,04

1,12

1,23

Подкраново-подстропильные фермы

1,0

1,04

1,12

1,23

Тормозные конструкции подкрановых балок

1,0

1,04

1,11

1,22

Стропильные фермы

1,0

1,04

1,12

1,20

Подстропильные фермы

1,0

1,06

1,16

1,23

Встроенные рабочие площадки с несущими конструкциями, настил, лестницы и ограждения

1,0

1,04

1,16

1,22

Бункеры

1,0

1,04

1,11

1,22

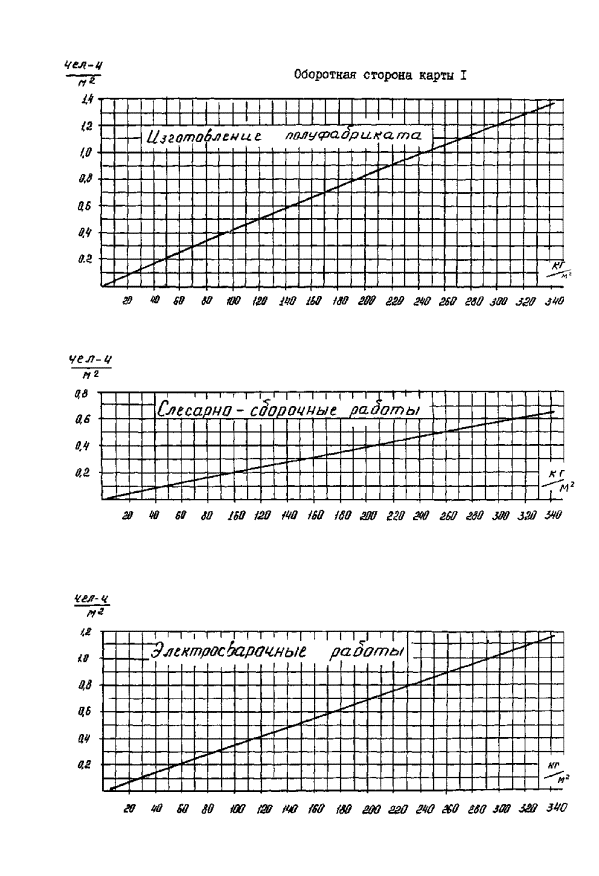

III. КАРТЫ

Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Колонны

Одноветвевые и двухветвевые из прокатных двутавров или швеллеров, а также составного сечения из листовой стали и решетки из горячекатаных профилей с опорными и анкерными плитами; решетчатые с четырьмя ветвями из угловой стали, коробчатого сечения

10.000

1

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0113659

0,0049222

0,0023189

0,0035185

в

0,9808558

0,9667951

0,9697743

0,9955587





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Пути подвесных кранов и монорельсы с поддерживающими конструкциями

Пролетом до 6 м - из прокатных двутавров, до 12 м - составного сечения из листовой стали и прокатных профилей; звенья монорельса - прямолинейные и криволинейные с поддерживающими балками и подвесками

20.000

2

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0148479

0,0065659

0,0027164

0,0047839

в

0,9237335

0,9211147

0,9307502

0,9268469





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Подкрановые бункерные балки

Разрезные, неразрезные из двутавров также из листовой стали двутаврового, коробчатого или иного сложного сечения, поставляемые блоками

30.100 30.200

3

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0102956

0,0035578

0,0018009

0,0042913

в

0,0333069

0,9195857

1,0070228

0,9217244





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Подкраново-подстропильные фермы

Нижний пояс - коробчатого сечения, верхний пояс и решетка - составного сечения из листовой стали и прокатных двутавров; соединительные элементы - из горячекатаных профилей и листового проката

30.300

4

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0266469

0,0086794

0,0070226

0,0100831

в

0,7760627

0,7608234

0,8116381

0,7205067

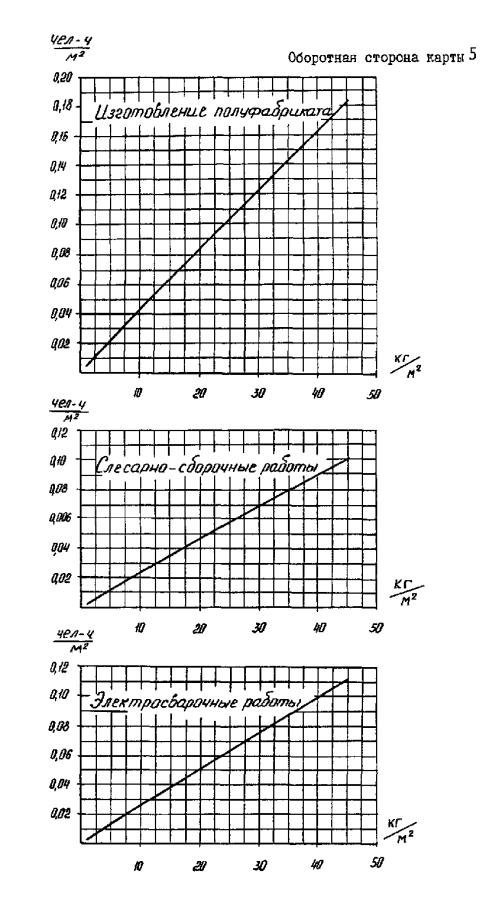

Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Тормозные конструкции подкрановых балок

Решетчатые - из парных или одиночных прокатных профилей с дополнительным элементом крепления к поясу балки, сплошностенчатые - из листовой стали с ребрами жесткости

30.400

5

Параметр зависимости

Всего

Из них для видов работ

Изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0107579

0,0048034

0,0025145

0,0025721

в

0,9604491

0,9578331

0,9696693

0,9894761





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Стропильные фермы

Решетчатые - из парных или одиночных горячекатаных профилей, круглых труб пролетом 18 - 48 м, сплошностенчатые - составного сечения из листовой стали; опорные стойки (надколенники) - составного сечения из листовой стали

40.000

6

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0115622

0,0052273

0,0028251

0,0031048

в

0,9118855

0,8636793

0,9730037

0,9218411





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Подстропильные фермы

Решетчатые - из парных или одиночных горячекатаных профилей пролетом 12 - 24 м; сплошностенчатые - составного сечения из листовой стали опорные стойки (подколенники) - составного сечения из листовой стали

50.000

7

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

Электросварочных

а

0,0201838

0,0065941

0,062191

0,0062438

в

0,5728846

0,5392123

0,5944067

0,6222139





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Связи и прогоны покрытий

Литейные и решетчатые плоскостные - из гнутосварных профилей, круглых труб, одиночных и парных уголков, гнутых и горячекатаных швеллеров, а также составного сечения из горячекатаных профилей листа

60.100 60.200

8

Параметр зависимости

Всего

Из них для видов работ

Изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0239668

0,0123329

0,0047145

0,0082881

в

0,7660328

0,7708614

0,7267863

0,7430824





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Связи по колоннам

Линейные и решетчатые плоскостные - из гнутосваренных профилей, круглых труб, одиночных и парных уголков, гнутых и горячекатаных швеллеров; составного сечения из горячекатаных профилей и листа

60.300

9

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0107354

0,0060596

0,0018648

0,0020769

в

0,9931116

0,9784945

1,0284165

1,0281165





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Светоаэрационные и аэрационные фонари

Панели и фермы; связи и прогоны - линейные из одиночных и парных уголков, гнутых профилей

70.000

10

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0186740

0,0084324

0,0038543

0,0054664

в

0,9954365

1,0150347

0,9979022

0,9792404





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Щиты покрытий

Каркас - из прокатных или гнутых профилей - с обшивкой из тонколистовой стали

80.000

11

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0144166

0,0070209

0,0023555

0,0043431

в

0,9691395

0,9448070

1,0200538

0,9856780





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Встроенные рабочие площадки с несущими конструкциями, настил, лестницы, ограждения

Блоки рабочих площадок с настилом из листовой стали; несущие конструкции - колонны одноветвевые и двухветвевые со связями линейными и решетчатыми плоскостными; настил - из листовой стали с ребрами жесткости или без них; лестницы - шахтные, маршевые, стремянки, поставляемые плоскостями или секциями; ограждения, поставляемые плоскостями или полуфабрикатом

90.000

12

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0136533

0,0062096

0,0031205

0,0038299

в

0,9275652

0,8857971

0,9131661

0,9784118





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Фахверк

Стойки и ригели - из одиночных двутавров, горячекатаных швеллеров, уголков, а также составного сечения из листовой стали, двутавров, горячекатаных профилей

100.000

13

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0139756

0,0052118

0,0037054

0,0042386

в

0,9385516

0,9914006

0,8975082

0,9511004





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Бункеры

Габаритные, поставляемые целиком, и негабаритные, поставляемые отдельными плоскими панелями; футеровка - в виде обработанных листовых деталей; решетки - ячеистые

110.000

14

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0188140

0,0099100

0,0045352

0,0043105

в

0,8637112

0,8016221

0,8521199

0,9529842





Наименование конструкций

Состав и характеристика конструкций

Шифр

Карта

Балки перекрытий

Из горячекатаных одиночных швеллеров и двутавров, а также составного сечения из листовой стали или прокатных профилей и листовой стали

120.000

15

Параметр зависимости

Всего

Из них для видов работ

изготовления полуфабриката

слесарно-сборочных

электросварочных

а

0,0109359

0,0037886

0,0021870

0,0041657

в

0,9550004

0,9574213

0,9565336

0,9583692




ПРИЛОЖЕНИЯ

(справочные материалы)

Приложение 1

Пример расчета суммарных затрат труда на изготовление здания механоштамповочного цеха площадью 13104 м2

Наименование конструкций

Масса конструкций

Номер карты настоящего сборника

Затраты труда производственных рабочих, чел.-ч.

общая, т

% общей массы

на 1 м2 площади, кг

Общие

В том числе по переделам

на 1 м2 площади

на здание

поправочный коэффициент на марку стали

на здание с учетом поправочного коэффициента

Изготовление полуфабриката

Слесарно-сборочные работы

на 1 м2 площади

на здание

поправочный коэффициент на марку стали

На здание с учетом поправочного коэффициента

на 1 м2 площади

на здание

поправочный коэффициент на марку стали

на здание с учетом поправочного коэффициента

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Колонны из стали С44/29

431,1

-

32,9

1

0,34

4455

1,0

4455

0,14

1835

1,0

1835

0,07

917

1,0

917

Подкрановые балки - всего

467,5

100,0

35,7

3

0,29

3800

1,01

3838

0,10

1310

1,01

1323

0,07

917

1,01

926

в том числе:

































из стали С 44/29

350,0

74,8

-

-

-

-

1,0

-

-

-

1,0

-

-

-

1,0

-

из стали С 60/45

117,5

25,2

-

-

-

-

1,04

-

-

-

1,04

-

-

-

1,04

-

Фермы стропильные - всего

269,2

100,0

20,5

6

0,18

2359

1,03

2429

0,07

917

1,03

945

0,055

721

1,03

742

в том числе:

































из стали С 44/29

69,2

25,7

-

-

-

-

1,0

-

-

-

1,0

-

-

-

1,0

-

из стали С 60/45

200,0

74,3

-

-

-

-

1,04

-

-

-

1,04

-

-

-

1,04

-

Тормозные конструкции подкрановых балок из стали С 32/23

95,0

100,0

7,2

5

0,07

917

1,0

917

0,03

393

1,0

393

0,016

210

1,0

210

Связи по колоннам из стали С 32/23

42,3

100,0

3,2

9

0,033

432

1,0

432

0,019

249

1,0

249

0,0065

85

1,0

85

Связи и прогоны покрытий из стали С 32/23

180,6

100,0

13,8

8

0,170

2228

1,0

2228

0,095

1245

1,0

1245

0,032

419

1,0

419

Фонари из стали С 32/23

120,1

100,0

9,2

10

0,165

2162

1,0

2162

0,08

1048

1,0

1048

0,035

459

1,0

459

Фахверк из стали С 32/23

84,7

100,0

6,5

13

0,08

1048

1,0

1048

0,035

459

1,0

459

0,019

249

1,0

249

Монорельсы с поддерживающими конструкциями из стали С 44/29

28,5

100,0

2,2

2

0,029

380

1,0

380

0,0135

177

1,0

177

0,005

66

1,0

66

Встроенные рабочие площадки из стали С 52/40

58,6

100,0

4,5

12

0,045

590

1,0

590

0,010

131

1,0

131

0,01

131

1,0

131

Шиты покрытий из стали С 32/23

522,1

100,0

39,8

11

0,51

6683

1,0

6683

0,225

2948

1,0

2948

0,10

1310

1,0

1310

Всего по зданию:

2299,7

-

175,5

-

1,912

25054

1,004

25162

0,8175

10712,0

1,00

10753,0

0,4185

5484

1,01

5514

Продолжение таблицы

Наименование конструкций

Затраты труда производственных рабочих, чел.-ч.

Затраты труда на работы

Электросварочные работы

Прочие и малярные

Прочие

Малярные

на 1 м2 площади

на здание

поправочный коэффициент на марку стали

на здание с учетом поправочного коэффициента

на 1 м2 площади

на здание

поправочный коэффициент на марку стали

на здание с учетом поправочного коэффициента

%

На здание, чел.-ч.

%

На здание, чел.-ч.

1

18

19

20

21

22

23

24

25

26

27

28

29

Колонны из стали С44/29

0,12

1572

1,0

1572

0,01

131

1,0

131

76,9

101

23,1

30

Подкрановые балки - всего

0,11

1441

1,01

1455

0,01

131

1,01

132

49,6

65

50,4

66

в том числе:

























из стали С 44/29

-

-

1,0

-

-

-

1,0

-

-

-

-

-

из стали С 60/45

-

-

1,04

-

-

-

1,04

-

-

-

-

-

Фермы стропильные - всего

0,050

655

1,03

675

0,005

66

1,03

67

44,0

29

56,0

37

в том числе:

























из стали С 44/29

-

-

1,0

-

-

-

1,0

-

-

-

-

-

из стали С 60/45

-

-

1,04

-

-

-

1,04

-

-

-

-

-

Тормозные конструкции подкрановых балок из стали С 32/23

0,019

249

1,0

249

0,005

66

1,0

66

37,1

24

62,9

42

Связи по колоннам из стали С 32/23

0,0065

85

1,0

85

0,001

13

1,0

13

34,5

4

65,5

9

Связи и прогоны покрытий из стали С 32/23

0,037

485

1,0

485

0,006

79

1,0

79

30,1

24

69,9

55

Фонари из стали С 32/23

0,048

629

1,0

629

0,002

26

1,0

26

34,2

9

65,8

17

Фахверк из стали С 32/23

0,024

314

1,0

314

0,002

26

1,0

26

60,4

16

39,6

10

Монорельсы с поддерживающими конструкциями из стали С 44/29

0,009

118

1,0

118

0,0015

20

1,0

20

35,6

7

64,4

13

Встроенные рабочие площадки из стали С 52/40

0,015

197

1,0

197

0,010

131

1,0

131

28,3

37

71,7

94

Шиты покрытий из стали С 32/23

0,160

2097,

1,0

2097

0,025

328

1,0

328

31,1

102

68,9

226

Всего по зданию:

0,5985

7842

1,0

7876

0,0775

1017

1,0

1019

41,1

418

58,9

599

Приложение 2

Пример расчета затрат труда по отдельным технологическим операциям изготовления полуфабриката здания механоштамповочного цеха площадью 13104 м2

Технологические операции

Затраты труда в зависимости от типов конструкций

Колонны

Подкрановые балки

Фермы стропильные

Тормозные конструкции подкрановых балок

Связи по колоннам

Связи и прогоны покрытий

Фонари

Фахверк

Монорельсы с поддерживающими конструкциями

Встроенные рабочие площадки

Щиты покрытий

Всего по зданию

%

Чел.-ч.

%

Чел.-ч.

%

Чел.-ч.

%

Чел.-ч.

%

Чел.-ч.

%

Чел.-ч.

%

Чел.-ч

%

Чел.-ч

%

Чел.-ч

%

Чел.-ч

%

Чел.-ч

%

Чел.-ч

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Правка:

















































листового проката на вальцах

4,0

73

6,1

81

3,0

28

4,2

17

1,2

3

1,1

14

1,3

14

2,5

11

1,1

2

3,4

5

7,9

233

4,5

81

деталей из листа на вальцах

12,2

224

8,4

111

6,0

57

8,5

33

6,8

17

6,0

75

6,5

68

8,7

40

5,6

10

7,4

10

16,0

472

10,4

1117

углового проката на вальцах

0,5

9

0,5

7

5,7

54

3,7

15

8,0

20

7,8

97

3,8

40

2,5

11

0,8

1

1,0

1

0,1

3

2,4

258

листового проката, швеллера и балки на кулачковом прессе

5,4

99

3,7

49

0,9

8

5,8

23

7,1

18

8,4

105

5,9

62

8,2

38

6,3

11

6,2

8

3,8

112

5,0

533

Изготовление шаблонов, разметка, наметка, нанесение номера плавки

19,1

351

17,6

233

25,7

243

21,8

86

16,5

41

15,6

194

7,4

82

0,2

93

29,8

53

21,1

28

21,9

646

20,0

2150

Газовая резка:

















































ручная

4,7

86

1,6

21

2,1

20

1,7

7

1,1

3

1,4

17

3,6

38

3,2

15

5,8

10

1,0

1

3,1

91

2,9

309

полуавтоматическая

6,4

117

3,2

42

0,5

5

0,2

1

0,1

-

0,1

1

-

-

2,1

10

1,4

3 1

2,3

3

0,2

6

1,7

188

автоматическая

3,4

62

7,7

102

0,6

6

0,3

1

0,1

-

0,1

1

-

-

2,2

10

0,3

1

2,4

3

0,3

9

1,8

195

Механическая резка:

















































на гильотинных ножницах

10,8

198

18,2

241

20,2

191

21,8

86

15,2

38

14,4

179

18,9

198

14,2

65

10,2

18

19,4

26

30,1

887

19,8

2127

на уголковых ножницах

5,0

92

0,5

7

18,7

177

10,3

40

21,8

54

21,1

263

24,4

256

7,6

35

3,0

5

6,8

9

0,8

24

8,9

962

на сортовых и комбинированных ножницах

0,7

13

3,4

45

0,9

8

4,4

17

4,8

12

6,8

85

2,7

28

6,4

29

8,9

16

6,6

9

4,4

130

3,6

392

Строгание:

















































листовых деталей на кромкострогальном и продольно-строгальном станках

10,9

200

6,3

83

1,8

17

1,5

6

2,9

7

3,8

47

1,2

13

5,2

24

0,5

1

6,0

8

2,1

62

4,4

468

листовых деталей на поперечно-строгальных станках

1,1

20

0,3

4

0,3

3

0,1

-

-

-

-

-

-

-

0,2

1

0,2

-

0,2

-

-

-

0,3

28

Фрезерование на торце-фрезерном и продольно-строгальном станках

2,1

39

3,1

41

0,4

4

0,1

-

-

-

-

-

0,2

2

1,1

5

3,4

6

1,1

1

-

-

0,9

98

Снятие усиления сварного шва фрезерным трактором

-

-

0,1

1

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1

Прокол отверстий по шаблону и размотке

1,0

18

4,2

56

5,1

48

5,0

20

11,4

28

9,4

117

9,7

102

4,2

19

8,0

14

3,2

4

0,6

18

4,1

444

Сверление отверстий по разметке и кондуктору

5,1

94

7,1

94

6,4

60

8,0

31

2,2

6

2,9

36

1,1

11

6,0

28

8,0

14

6,9

9

0,8

23

3,8

406

Гибка:

















































на горизонтально-гибочном, кромкогибочном прессе, пневмомолоте с предварительным нагревом

-

-

0,4

5

0,1

1

-

-

-

-

-

-

0,4

4

0,6

3

-

-

0,9

1

6,5

191

1,9

205

на вальцах

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,9

2

-

-

-

-

-

2

Зачистка грата

7,6

140

7,6

100

1,6

15

2,6

10

0,8

2

1,1

14

2,9

30

4,9

22

5,8

10

4,1

5

1,4

41

3,6

389

Итого:

100,0

1835

100,0

1323

100,0

945

100,0

393

100,0

249

100,0

1245

100,0

1048

100,0

459

100,0

177

100,0

131

100,0

2948

100,0

10753


Приложение 3

Основные характеристики промышленных зданий

Технологическое назначение промышленных зданий

Пролеты

Площадь цехов, м2

Количество крановых ярусов

Высота здания до низа стропильных ферм, м

Среднее количество чертежей на одну монтажную схему

Средняя масса, т

количество

ширина, м

от

до

Одного здания

На один рабочий чертеж

от

до

от

до

Металлообрабатывающие цехи

1

34

6, 12, 18, 21, 24, 30, 36

2646

87696

1-2

8,3

23,3

6,0

2915

43,9

Термические, плавильные и литерные цехи

2

5

14, 15, 18, 20, 24, 27, 30, 33, 36

3747

24480

1-2

2,6

33,6

10,1

2581

25,8

Прокатные цехи

3

7

12, 18, 24, 27, 30, 36

864

142551

1

1,0

38,8

9,8

5601

32,4

Сборочные цехи

1

4

24, 27, 29, 30, 32 40, 42, 48, 60, 72, 96

6840

41532

1-2

9,0

45,3

10,2

4312

45,1

Обогатительные и усреднительные фабрики

1

6

6, 9, 12, 18, 24, 30, 36, 42

576

10512

1

2,6

53,6

6,7

1258

20,0


Приложение 4

Справочные данные о расходе основных несущих конструкций каркаса промышленных зданий на 1 м2 площади

Технологическое назначение промышленных зданий

Показатель

Расход на конструктивные элементы (части здания)

Колонны

Подкрановые и бункерные балки; подкраново-подстропильные фермы

Стропильные фермы

Подстропильные фермы

Тормозные конструкции подкрановых балок

Связи по колоннам

Связи и прогоны покрытий

Фахверк

Светоаэрационные и аэрационные фонари

Итого

1

2

3

4

5

6

7

8

9

10

11

12

Металлообрабатывающие цехи

Масса на 1 м2 площади здания, кг

27,9

21,9

28,0

10,2

5,0

2,3

13,2

4,2

11,6

124,3

Доля конструкций в общей массе здания, %

22,5

17,6

22,5

8,2

4,0

1,9

10,6

3,4

9,3

100,0

Термические, плавильные и литейные цехи

Масса на 1 м2 площади здания, кг

67,9

41,8

33,8

10,0

7,3

5,5

12,9

6,3

10,6

196,1

Доля конструкций в общей массе здания, %

34,6

21,3

17,2

5,1

3,7

2,8

6,6

3,2

5,5

100,0

Сборочные цехи

Масса на 1 м2 площади здания, кг

66,5

62,0

55,7

8,3

12,5

5,6

19,0

16,5

7,8

253,9

Доля конструкций в общей массе здания, %

26,2

24,4

21,9

3,3

4,9

2,2

7,5

6,5

3,1

100,0

Прокатные цехи

Масса на 1 м2 площади здания; кг

32,3

30,6

29,3

5,6

5,2

3,3

12,8

6,3

8,9

134,3

Доля конструкций в общей массе здания, %

24,1

22,8

21,8

4,2

3,9

2,5

9,5

4,7

6,5

100,0

Обогатительные и усреднительные фабрики

Масса на 1 м2 площади здания, кг

86,7

22,1

26,1

4,4

5,3

11,4

15,0

12,6

7,9

191,5

Доля конструкций в общей массе здания, %

45,3

11,5

13,6

2,3

2,8

5,9

7,8

6,6

4,2

100,0

Прочие

Масса на 1 м2 площади здания, кг

10,8

6,0

6,8

0,6

0,2

1,1

2,5

6,9

0,9

35,8

Доля конструкций в общей массе здания, %

30,2

16,8

19,0

1,7

0,5

3,1

7,0

19,3

2,4

100,0


Приложение 5

Справочные данные о расходе прочих конструкций промышленных зданий на 1 м2 площади и их соотношениях с основными несущими конструкциями

Конструктивный элемент

Показатель

Расход прочих конструкций в зависимости от технологического назначения зданий

Среднее значение показателя

металлообрабатывающие цехи

термические, плавильные и литейные цехи

сборочные цехи

прокатные цехи

обогатительные и усреднительные фабрики

Прочие

1

2

3

4

5

6

7

8

9

Основные несущие конструкции каркаса промышленного здания (приняты за 100 %)

Масса конструкций на 1 м2 площади зданий, кг

124,3

196,1

253,9

134,3

191,5

35,8

139,4

Пути подвесных кранов и монорельсы с поддерживающими конструкциями

Масса конструкций на 1 м2 площади здания, кг

5,6

2,3

3,6

3,0

5,4

6,4

4,0

Отношение к основным несущим конструкциям каркаса здания, %

4,5

1,2

1,4

2,2

2,8

17,8

2,9

Встроенные рабочие площадки с несущими конструкциями, настил, лестницы, ограждения

Масса конструкций на 1 м2 площади здания, кг

5,9

28,9

14,9

4,0

76,0

2,2

9,8

Отношение к основным несущим конструкциям каркаса здания, %

4,8

14,7

5,9

3,0

39,7

6,1

7,0

Балки перекрытий

Масса конструкций на 1 м2 площади здания, кг

13,1

150,7

13,2

-

34,9

30,8

29,5

Отношение к основным несущим конструкциям каркаса здания, %

10,5

76,8

5,2

-

18,2

86,1

21,2

Бункеры

Масса конструкций на 1 м2 площади здания, кг

53,1

17,7

-

-

56,3

21,0

45,5

Отношение к основным несущим конструкциям каркаса здания,

42,7

9,0

-

-

29,4

58,7

32,6

Щиты покрытий

Масса конструкций на 1 м2 площади здания, кг

66,2

46,7

-

14,0

88,3

-

22,6

Отношение к основным несущим конструкциям каркаса здания, %

53,3

23,8

-

10,4

46,1

-

16,3

Приложение 6

Справочные данные о соотношениях (по массе) отдельных типов конструкций промышленных зданий

Конструктивный элемент, часть здания

Показатель

Соотношения конструкций в зависимости от технологического назначения зданий

металлообрабатывающие цехи

термические, плавильные и литейные цехи

сборочные цехи

прокатные цехи

обогатительные и усреднительные фабрики

1

2

3

4

5

6

7

Колонны, связи по колоннам

Расход колонн на 1 м2 площади здания, кг

27,9

67,9

66,5

32,3

86,7

Расход связей по колоннам на 1 м2 площади здания, кг

2,3

5,5

5,6

3,3

11,4

Отношение (по массе) связей по колоннам к колоннам, %

8,3

8,1

8,4

10,2

13,2

Подкрановые балки, тормозные конструкции подкрановых балок

Расход подкрановых балок на 1 м2 площади здания, кг

21,9

41,8

62,0

24,9

22,1

Расход тормозных конструкций подкрановых балок на 1 м2 площади здания, кг

5,0

7,3

12,5

5,3

5,3

Отношение (по массе) тормозных конструкций к подкрановым балкам, %

22,9

17,5

20,9

21,3

24,0

Стропильные фермы, связи, прогоны покрытий

Расход стропильных ферм на 1 м2 площади здания, кг

28,0

33,8

55,7

29,3

26,1

Расход связей, прогонов покрытий на 1 м2 площади здания, кг

13,2

12,9

19,0

12,8

15,0

Отношение (по массе) связей, прогонов покрытий к стропильным фермам, %

47,1

38,2

34,1

43,7

57,5

Приложение 7

Справочные данные о средней массе для одного рабочего чертежа промышленного здания

Масса конструкций промышленного здания

Средняя масса для одного рабочего чертежа в зависимости от технологического назначения здания

Среднее значение массы для одного рабочего чертежа

металлообрабатывающие цехи

термические, плавильные и литейные цехи

сборочные цехи

прокатные цехи

обогатительные и усреднительные фабрики

До 1000

17,2

12,6

-

31,8

16,0

17,0

1001-2000

41,4

14,3

32,7

-

18,1

23,8

2001-3000

49,3

27,4

-

27,4

26,0

34,0

3001-5000

49,4

30,1

46,5

23,3

-

36,5

5001 и более

43,8

-

47,8

41,3

-

44,2

Среднее значение массы для одного рабочего чертежа

43,9

25,8

45,1

32,4

20,0

35,8

Приложение 8

Справочные данные о долях затрат труда по видам работ в общих затратах труда на изготовление конструкций промышленных зданий

(% общих затрат)

Наименование конструкций

Затраты труда по видам работ

изготовление полуфабриката

слесарно-сборочные работы

электросварочные работы

прочие работы

малярные работы

1

2

3

4

5

6

Колонны

41,1

19,0

33,4

5,0

1,5

Пути подвесных кранов и монорельсы с поддерживающими конструкциями

44,3

18,3

32,9

1,6

2,9

Подкрановые и бункерные балки

33,3

23,3

39,7

1,8

1,9

Подкраново-подстропильные фермы

30,3

31,2

30,9

6,2

1,4

Тормозные конструкции подкрановых балок

44,9

23,3

26,1

2,1

3,6

Стропильные фермы

37,9

31,2

27,7

1,4

1,8

Подстропильные фермы

29,9

31,8

34,8

1,8

1,7

Связи и прогоны покрытий

54,9

18,5

21,9

1,4

3,3

Связи по колоннам

55,1

18,6

20,9

1,8

3,6

Светоаэрационные и аэрационные фонари

47,7

20,7

28,2

1,2

2,2

Щиты покрытий

45,1

19,5

32,8

0,9

1,7

Встроенные рабочие площадки с несущими конструкциями

45,5

20,0

30,4

1,2

2,9

Фахверк

38,6

24,4

31,4

3,4

2,2

Бункеры

42,9

22,9

30,4

0,2

3,6

Балки перекрытий

35,6

20,6

38,0

2,4

3,4

Средние значения по промышленным зданиям

41,6

22,7

30,9

2,6

2,2

СОДЕРЖАНИЕ

I. Введение. 1

II. Методические положения, принятые при разработке нормативов. 2

III. Карты... 6

1. Колонны.. 6

2. Пути подвесных кранов и монорельсы с поддерживающими конструкциями. 7

3. Подкрановые бункерные балки. 8

4. Подкраново-подстропильные фермы.. 9

5. Тормозные конструкции подкрановых балок. 10

6. Стропильные фермы.. 11

7. Подстропильные фермы.. 12

8. Связи и прогоны покрытий. 13

9. Связи по колоннам.. 14

10. Светоаэрационные и аэрационные фонари. 15

11. Щиты покрытий. 16

12. Встроенные рабочие площадки с несущими конструкциями, настил, лестницы, ограждения. 17

13. Фахверк. 18

14. Бункеры.. 19

15. Балки перекрытий. 20

Приложения. 22

1. Пример расчета суммарных затрат труда на изготовление здания механоштамповочного цеха площадью 13104 м2 22

2. Пример расчета затрат труда по отдельным технологическим операциям изготовления полуфабриката здания механоштамповочного цеха площадью 13104 м2 23

3. Основные характеристики промышленных зданий. 25

4. Справочные данные о расходе основных несущих конструкций каркаса промышленных зданий на 1 м2 площади. 26

5. Справочные данные о расходе прочих конструкций промышленных зданий на 1 м2 площади и их соотношениях с основными несущими конструкциями. 27

6. Справочные данные о соотношениях (по массе) отдельных типов конструкций промышленных зданий. 28

7. Справочные данные о средней массе для одного рабочего чертежа промышленного здания. 29

8. Справочные данные о долях затрат труда по видам работ в общих затратах труда на изготовление конструкций промышленных зданий. 29
