ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ

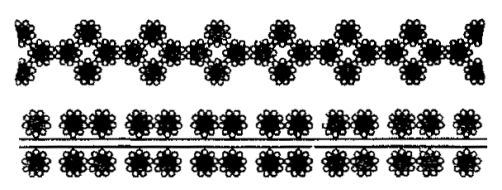

КАНАТ ПЛОСКОЙ КОНСТРУКЦИИ
8
´4´9(0+9)+32 о. с.

ГОСТ 3092-80

Москва

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1996

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТ ПЛОСКОЙ КОНСТРУКЦИИ
8
´4´9(0+9)+32 о. с.

Сортамент

Flat rope construction
8
´4´9(0+9)+32 о. с.
Dimensions

ГОСТ
3092-80*

Взамен
ГОСТ
3092-69

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1835 срок введения установлен

с 01.01.82

Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92)

1. Настоящий стандарт распространяется на плоские стальные канаты с тридцатью двумя органическими сердечниками.

2. Канаты подразделяются по признакам

по назначению:

грузолюдские - ГЛ,

грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по способу свивки:

нераскручивающиеся - Н;

по точности изготовления;

нормальной,

повышенной - Т.

по степени уравновешенности:

рихтованные - Р,

нерихтованные.

(Измененная редакция, Изм. № 1, 2).

Примеры условных обозначений

Плоский канат шириной 139 мм, грузового назначения, из проволоки без покрытия, марки В, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

Канат 139-Г-В-Н-Т-1370 ГОСТ 3092-80

То же, шириной 170 мм, грузового назначения, марки 1, оцинкованный по группе Ж, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

Канат 170-Г-1-Ж-Н-Т-1370 ГОСТ 3092-80

(Измененная редакция, Изм. № 2).

3. Размер канатов и основные параметры его должны соответствовать указанным в таблице.

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.


Размеры каната, мм

Диаметр проволоки, мм 288 проволоки

Расчетная площадь сечения всех проволок, мм2

Ориентировочная масса 1000 м смазанного каната, кг

Маркировочная группа, Н/мм2 (кгс/мм2)



1370(110)

1470(150)

1570(160)

1670(170)

1770(180)

1860(190)

1960(200)

ширина

толщина

Суммарное разрывное усилие всех проволок в канате, 11, не менее



124

20,0

1,60

579,05

6050,0

794000

851000

907500

964500

1020000

1075000

1130000



139

22,5

1,80

732,87

7695,0

1005000

1075000

1145000

120000

1290000

1360000

1435000



145

23,5

1,90

816,56

8560,0

1120000

1200000

1280000

1360000

1440000

1520000

1600000



154

25,0

2,00

904,75

9430,0

1240000

1325000

141500

1505000

1595000

1680000

1770000





























170

27,5

2,20

1094,77

11500,0

1500000

1605000

1715000

1820000

1930000

2035000

2145000



186

30,0

2,40

1302,88

13610,0

1785000

1915000

2040000

2170000

2295000

2425000

2550000



202

33,0

2,60

1529,05

16000,0

2095000

2245000

2395000

2545000

2695000

2845000

2995000



217

35,5

2,80

1773,36

18550,0

2430000

2605000

2780000

2950000

3125000

3300000

3475000





























233

38,0

3,00

2035,76

21260,0

2790000

2990000

3190000

3390000

3590000

3790000

3990000



Примечание. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. При этом канаты из оцинкованной проволоки групп Ж и ОЖ шириной 233 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 170-233 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 170-217 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 124-186 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

(Измененная редакция, Изм.№ 2).
