ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

ГОСТ 10620-80*

Государственный комитет СССР по стандартам

МОСКВА - 1986

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

Конструкция и размеры

Self-tapping raised countersunk head screws for metals and plastics. Construction and dimensions

ГОСТ
10620-80*

Взамен

ГОСТ 10620-63,
ГОСТ 11651-65,

в части винтов
с притупленным концом

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6109 срок введения установлен

с 01.01.82

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на самонарезающие винты с полупотайной головкой для металла и пластмассы класса точности В номинальным диаметром резьбы от 2,5 до 8 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

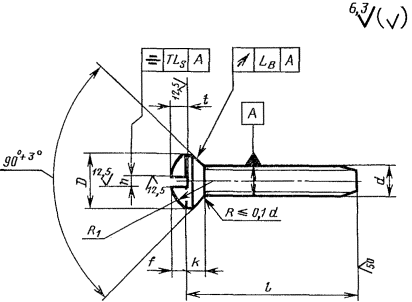

Исполнение 1

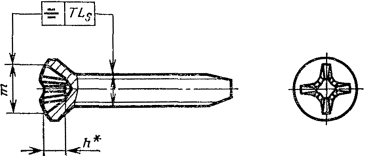

Исполнение 2

_____________

* Размер для справок.

Таблица 1

Размеры в мм

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

Шаг резьбы Р

крупный

1,25

1,75

2,0

2,5

3,5

мелкий

1,0

1,5

1,75

2,0

Диаметр головки D

Номин.

4,7

5,6

7,4

9,2

11,0

14,5

Пред. откл. по h 14

-0,30

-0,36

-0,43

Высота головки k, не более

1,50

1,65

2,20

2,50

3,00

4,00

Высота сферы f »

0,6

0,75

1,0

1,25

1,5

2,0

Радиус сферы головки R1 »

5,4

6,0

8,0

9,4

12,0

15,0

Ширина шлица n

Номин.

0,6

0,8

1,0

1,2

1,6

2,0

Не менее

0,66

0,86

1,06

1,26

1,66

2,06

Не более

0,80

1,00

1,20

1,51

1,91

2,31

Глубина шлица t

Не менее

1,0

1,2

1,6

2,0

2,4

3,2

Не более

1,2

1,45

1,9

2,3

2,8

3,7

Допуск биения в заданном направлении (2IT14)

0,60

0,72

0,86

Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14)

0,50

0,60

0,72

Номер крестообразного шлица

1

2

3

Диаметр крестообразного шлица m, не более

3,0

3,3

4,6

5,3

7,2

8,7

Глубина крестообразного шлица h

1,50

1,80

2,10

2,85

3,20

4,65

Глубина вхождения калибра в крестообразный шлиц

Не более

1,6

1,9

2,4

3,1

3,7

5,2

Не менее

1,3

1,6

1,9

2,6

3,2

4,7

Недовод резьбы, не более

0,8

1,0

Примечание. Крестообразный шлиц - по ГОСТ 10753-80.

Таблица 2

мм

Длина винта l

Номинальный диаметр резьбы d

Номин.

Пред. откл. по js 17

2,5

3

4

5

6

8

6

± 0,75





-

-

-

-

8







-

-

-

10









-

-

12

± 0,90











-

14











-

16













(18)





Стандартные длины



20

± 1,05

-











(22)

-

-









25

-

-









30

-

-









35

± 1,25

-

-









40

-

-

-







45

-

-

-







50

-

-

-

-





Примечание. Длины l, заключенные в скобках, применять не рекомендуется.

Пример условного обозначения:

винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

Винт 5´30.01 ГОСТ 10620-80

То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным

Винт 2-5´1,5´30.01.016 ГОСТ 10620-80

(Измененная редакция, Изм. № 1).

3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.

4. Теоретическая масса винтов указана в справочном приложении 1.

5. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

Теоретическая масса самонарезающих винтов

Длина винта l, мм

Номинальный диаметр резьбы d, мм

2,5

3

4

5

6

8

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг »

6

0,23

0,35

-

-

-

-

8

0,29

0,43

0,85

-

-

-

10

0,35

0,51

0,99

1,60

-

-

12

0,40

0,59

1,13

1,82

2,89

-

14

0,46

0,67

1,27

2,04

3,22

-

16

0,52

0,75

1,41

2,26

3,55

5,21

18

0,57

0,83

1,55

2,48

3,88

5,78

20

-

0,91

1,69

2,70

4,21

6,35

22

-

-

1,83

2,92

4,54

6,92

25

-

-

2,04

3,25

5,03

7,77

30

-

-

2,32

3,80

5,84

9,19

35



-

2,60

4,35

6,65

10,61

40

-

-

-

4,90

7,46

12,03

45

-

-

-

5,45

8,27

13,45

50

-

-

-

-

9,08

14,87

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
