ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКЛАДКИ ИЗ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ

Конструкция и размеры.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ 28759.6-90

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКЛАДКИ ИЗ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ

Конструкция и размеры

Технические требования

Non-metal gaskets.
Design and dimensions.

Technical requirements

ГОСТ
28759.6-90

Дата введения 01.01.92

Настоящий стандарт распространяется на прокладки из неметаллических материалов к фланцам сосудов и аппаратов по ГОСТ 28759.2 и ГОСТ 28759.3.

Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D», D1, D2, пп. 2.1, 2.4, 2.5 и 2.7 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1 КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкцию прокладок двух исполнений:

1 - для фланцев по ГОСТ 28759.2 исполнений 2-5, 8-10, 12-15;

по ГОСТ 28759.3 исполнений 1-12;

2 - для фланцев по ГОСТ 28759.2 исполнений 1, 6, 11.

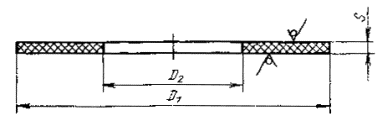

1.2. Конструкция и размеры прокладок должны соответствовать чертежу и таблице.

Толщина прокладок S принимается:

для прокладок из резины - 3 мм;

для прокладок из паронита и картона

для D<1400 мм – 2 мм

для D³1400 мм - 3 мм;

для прокладок из фторопласта - 4 и фторопластовой ленты - до 3 мм.

Размеры, мм

Внутренний диаметр аппарата D

D1

D2

Давление условное, МПа

Масса, кг

Исполнения

Исполнения

1

2

1

2

400

443

418

413

0,3

0,068

0,081

0,6

457

432

427

1,0

0,070

0,083

1,6

-

2,5

-

428

-

4,0

0,081

-

-

6,3

(450)

493

468

463

0,3

0,075

0,090

0,6

513

488

483

1,0

0,079

0,094

1,6

2,5

507

478

-

4,0

0,090

-

6,3

500

543

518

513

0,3

0,083

0,100

0,6

563

538

533

1,0

0,086

0,103

1,6

-

2,5

-

557

528

-

4,0

0,099

-

6,3

550

593

568

563

0,3

0,091

0,109

0,6

613

588

583

1,0

0,094

0,113

1,6

600

643

617

613

0,3

0,103

0,118

0,6

663

637

633

1,0

0,106

0,122

1,6

-

2,5

-

657

637

-

4,0

0,121

-

669

639

6,3

0,123

650

693

667

663

0,3

0,111

0128

0,6

713

687

683

1,0

0,1,14

0,132

1,6

700

743

717

713

0,3

0,119

0,137

0,6

763

737

733

1,0

0,183

0,141

1,6

773

747

-

2,5

0,1,24

-

757

727

-

4,0

0,140

-

774

744

-

6,3

0,143

-

800

841

815

811

0,3

0,135

0,166

0,6

865

839

835

1,0

0,139

0,160

1,6

875

849

-

2,5

0,141

-

869

831

-

4,0

0,203

-

884

846

-

6,3

0,207

-

900

951

925

921

0,3

0,153

0,176

0,6

965

939

935

1,0

0,156

0,179

1,6

977

951

-

2,5

0,157

-

969

931

-

4,0

0,227

-

989

951

-

6,3

0,232

-

1000

1051

1022

1021

0,3

0,189

0,195

0,6

1065

1036

1029

1,0

0,191

0,237

1,6

1079

1050

-

2,5

0,194

-

1074

1036

-

4,0

0,252

-

1094

1056

-

6,3

0,257

-

1100

1149

1120

1119

0,3

0,207

0,214

0,6

1167

1138

1130

1,0

0,210

0,267

1,6

1189

1160

-

2,5

0,214

-

1135

-

4,0

0,394

-

1205

1151

-

6,3

0,400

-

1200

1247

1218

1217

0,3

0,225

0,232

0,6

1267

1238

1230

1,0

0,228

0,290

1,6

1295

1265

-

2,5

0,241

-

1289

1235

-

4,0

0,428

-

1309

1255

-

6,3

0,435

-

1300

1347

1318

1317

0,3

0,243

0,251

0,6

1366

1337

1334

1,0

0,246

0,271

1,6

1398

1371

-

2,5

0,235

-

1388

1335

-

4,0

0,453

-

1416

1364

-

6,3

0,454

-

1400

1446

1418

1417

0,3

0,378

0,391

0,6

1468

1439

1434

1,0

0,397

0,465

1,6

1504

1477

-

2,5

0,379

-

1493

1441

-

4,0

0,719

-

1520

1468

-

6,3

0,732

-

1500

1547

1516

1507

0,3

0,447

0,576

0,6

1568

1539

1539

1,0

0,425

0,425

1580

1551

1,6

0,428

0,603

1606

1576

-

2,5

0,450

-

1602

1549

-

4,0

0,787

-

1625

1572

-

6,3

0,798

-

1600

1646

1615

1607

0,3

0,476

0,598

0,6

1680

1649

1638

1,0

0,486

0,657

1,6

1706

1675

-

2,5

0,494

-

1653

-

4,0

0,839

-

1730

1677

-

6,3

0,851

-

1700

1745

1715

1707

0,3

0,489

0,618

0,6

1780

1749

1737

1,0

0,516

0,713

1,6

1800

1846

1815

1807

0,3

0,535

0,671

0,6

1880

1849

1837

1,0

0,545

0,753

1,6

1908

1877

-

2,5

0,553

-

(1900)

1944

1913

1905

0,3

0,563

0,707

0,6

1984

1953

1940

1,0

0,575

0,814

1,6

2000

2044

2013

2005

0,3

0,593

0,744

0,6

2084

2045

2040

1,0

0,759

0,855

1.6

2114

2075

-

2,5

0,770

-

2200

2244

2213

2205

0,3

0,651

0,818

0,6

2284

2245

2240

1,0

0,832

0,938

1,6

2400

2444

2413

2405

0,3

0,710

0,891

0,6

2488

2449

2444

1,0

0,907

1,023

2494

2455

1,6

0,910

1,163

2600

2654

2614

2610

0,3

0,993

1,091

0,6

2693

2653

2655

1,0

1,008

0,958

2698

2658

1,6

1,010

1,085

2800

2854

2814

2810

0,3

1,068

1,174

0,6

2893

2853

2851

1,0

1,083

1,137

2902

2862

1,6

1,086

1,383

3000

3054

3014

3010

0,3

1,144

1,257

0,6

3104

3064

3060

1,0

1,163

1,278

1,6

3200

3254

3214

31210

0,3

1,219

1,340

0,6

3304

3254

3260

1,0

1,545

1,361

1,6

3400

3464

3424

3415

0,3

1,298

1,588

3484

3434



0,6

1,630

-

3504

3454



1,0

1,639

-

3600

3664

3624

3615

0,3

1,374

1,681

3684

3634



0,6

1,724

-

3704

3654



1,0

1,734

-

3800

3864

3824

3815

0,3

1,449

1,773

3894

3844

-

0,6

1,823

-

3914

3864

-

1,0

1,833

-

4000

4064

4024

4015

0,3

1,525

1,865

4104

4053

-

0,6

1,960

-

4114

4063

-

1,0

1,965

-

Примечания:

1. Размеры, указанные в скобках, применять не рекомендуется.

2. Для прокладок из фторопласта - 4 размеры D1, D2 являются справочными. Ширина прокладки должна соответствовать размеру (a1+0,6) фланцев по ГОСТ 28759.2 и ГОСТ 28759.3.

3. Массы рассчитаны для прокладок из паронита при плотности 2,0 Г/см3.

Пример условного обозначения прокладки исполнения 1 для фланца аппарата диаметром 600 мм на условное давление 1,6 МПа.

Прокладка 1-600-1,6 ГОСТ 28759.6-90

Материал прокладки оговаривается при заказе.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Прокладки следует изготовлять в соответствии с требованиями настоящего стандарта и конструкторской документации, утвержденной в установленном порядке.

2.2. Материал прокладок: паронит по ГОСТ 481, резина по ГОСТ 7338, картон асбестовый по ГОСТ 2850, фторопласт-4 по действующей нормативно-технической документации. Допускается изготовление прокладок из других материалов, исходя из условий эксплуатации по нормативно-технической документации, утвержденной в установленном порядке.

2.3. Допускается применение прокладок комбинированных с фторопластовым чехлом для фланцев исполнений 4, 5, 9 10 14 15 по ГОСТ 28759.2 и исполнений 1, 2, 5, 6, 9, 10 по ГОСТ 28759.3 по рабочей документации, утвержденной в установленном порядке.

2.4. Прокладки из фторопласта-4 применять для фланцев исполнений 2, 3, 7, 8, 12, 13 по ГОСТ 28759.2, исполнений 3, 4, 7, 8, 11, 12 по ГОСТ 28759.3.

2.5. Поверхность прокладки должна быть без надрывов.

2.6. Допускается изготовление прокладок составными.

Склеивание отдельных секторов прокладок из паронита производится в соответствии с требованиями ГОСТ 481, из прокладочного картона - клеем марки ХКС или БФ-2 по действующей нормативно-технической документации. Соединения отдельных секторов должны осуществляться «под углом внахлестку».

2.7. Предельные отклонения размеров D1 и D2 должны соответствовать:

h15, H15 - для прокладок из паронита по ГОСТ 481 и картона по ГОСТ 9347;

h12, H12 - для прокладок из форопласта-4 и прокладочной ленты по ГОСТ 24222;

h14, H14 - для прокладок из резины по ГОСТ 7338. Для прокладок, изготовленных из отдельных секторов, предельные отклонения не регламентируются.

3. МАРКИРОВКА

Прокладки как самостоятельные изделия (запасные части) маркировать на бирке, прикрепленной к связке прокладок, товарный знак предприятия-изготовителя, условное обозначение, марку материала и номер настоящего стандарта.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. РАЗРАБОТЧИКИ

Г.В. Мамонтов, А.Г. Вихман, С.И. Зусмановская, И.Е. Зейде, Б.С. Вольфсон, Н.П. Анисова, С.Н. Черкасова, А.М. Бубакин, Т.В. Булчинская, Т.Е. Бабкина, В.А. Заваров, В.И. Рачков, Н.С. Ананьева, Л.П. Перцев, В.В. Проголаев, В.В. Стогний, Л.П. Гапонова, Т.П. Голубова

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2976

4. Срок проверки стандарта - 1997г.

Периодичность проверки - 5 лет

5. ВЗАМЕН ОСТ 26-430-79

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 481-80

2.2, 2.7

ГОСТ 28501-80

2.2

ГОСТ 7338-77

2.2, 2.7

ГОСТ 9347-74

2.7

ГОСТ 24222-80

2.7

СОДЕРЖАНИЕ

1. конструкция и размеры.. 1

2. Технические требования. 4

3. Маркировка. 5
