ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ
классов точности В и С.

ГОСТ 10303-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ
классов точности В и С.

Технические условия

Flat-head rivets classes В and С. Specifications

ГОСТ
10303-80

(СТ СЭВ 1022-78)

Взамен
ГОСТ 10303-68

Постановлением Государственного комитета СССР по стандартам от 6 мая 1980 г. № 2010 срок введения установлен

с 01.01.81

Проверен в 1985 г. Постановлением Госстандарта от 23.04.85 № 1138 срок действия продлен

до 01.01.91

(Измененная редакция, Изм. № 1).

Настоящий стандарт распространяется на заклепки с плоской головкой общемашиностроительного применения с диаметром стержня от 2 до 36 мм классов точности В и С.

Заклепки с плоской головкой должны удовлетворять всем требованиям ГОСТ 10304-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. РАЗМЕРЫ

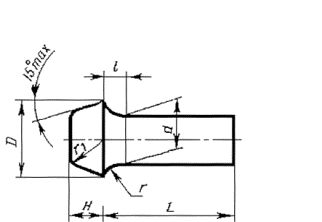

1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл. 1 и 2.

(Измененная редакция, Изм. № 1).

Таблица 1

мм

Диаметр стержня d

2

2,5

3

4

5

6

8

10

12

16

20

24

30

36

Диаметр головки D

3,8

4,8

5,5

7,5

9,5

11

14

16

20

25

32

40

50

60

Высота головки Н

1

1,2

1,6

2

2,5

3

4

5

6

8

10

12

15

18

Радиус под головкой r, не более

0,2

0,4

0,5

0,6

0,8

1,0

1,2

1,6

Радиус округления головки r1, не более

0,5

0,7

1,0

1,3

2,0

2,6

3,0

4,0

5,3

6,6

8,0

Расстояние от основания головки до места замера диаметра l

3

4

6

8

10

Таблица 2

мм

Диаметр стержня d

Длина L

2,0

4-10

2,5

5-14

3,0

5-18

4,0

6-32

5,0

8-60

6,0

10-60

8,0

14-60

10

16-85

12

18-90

16

24-110

20

32-150

24

50-180

30

60-180

36

60-180

(Измененная редакция, Изм. № 1).

1.2. Длина заклепок должна выбираться из следующего ряда: 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150,160, 170, 180 мм.

Пример условного обозначения заклепки с плоской головкой класса точности В диаметром d = 8 мм, длиной L = 20 мм, из материала группы 00, без покрытия:

Заклепка 8 ´ 20.00 ГОСТ 10303-80

(Измененная редакция, Изм. № 1).

1.3. Теоретическая масса заклепок указана в справочном приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Предельные отклонения высоты головки H = 1 мм - ± 0,28 мм.

ПРИЛОЖЕНИЕ
Справочное
Масса стальных заклепок

Длина L, мм

Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня, d, мм

2

2,5

3

4

5

6

8

10

12

16

20

24

30

36

4

0,175



























5

0,200

0,339

0,527























6

0,225

0,378

0,583

1,188





















7

0,249

0,416

0,638

1,287





















8

0,274

0,455

0,694

1,385

2,431



















9

0,299

0,494

0,749

1,484

2,586



















10

0,323

0,532

0,805

1,582

2,740

4,135

















12



0,609

0,916

1,780

3,048

4,578

















14



0,686

1,027

1,977

3,356

5,022

9,63















16





1,138

2,174

3,665

5,466

10,42

16,47













18





1,248

2,372

3,973

5,910

11,21

17,71

28,45











20







2,569

4,281

6,354

11,99

18,94

30,23











22







2,766

4,589

6,798

12,78

20,17

32,00











24







2,964

4,898

7,242

13,57

21,40

33,78

63,55









26







3,161

5,206

7,686

14,36

22,64

35,55

66,71









28







3,358

5,514

8,13

15,15

23,87

37,33

69,87









30







3,555

5,822

8,57

15,94

25,10

39,10

73,02









32







3,753

6,131

9,02

16,73

26,34

40,88

76,18

131,7







34









6,439

9,46

17,52

27,57

42,66

79,34

136,7







36









6,747

9,90

18,31

27,80

44,30

82,49

141,6







38









7,053

10,35

19,10

30,04

46,21

85,65

146,5







40









7,364

10,79

19,89

31,27

47,98

88,81

151,5







42









7,672

11,24

20,68

32,50

49,76

91,96

156,4







45









8,134

11,90

21,86

34,35

52,42

96,70

163,8







48









8,597

12,57

23,04

36,20

55,08

101,40

171,2







50









8,905

13,01

23,83

37,43

56,86

104,60

176,1

277,3





52









9,213

13,46

24,62

38,67

58,64

107,70

181,1

284,4





55









9,676

14,12

25,80

40,52

61,30

112,50

188,5

295,0





58









10,140

14,79

26,99

42,37

63,95

117,20

195,9

305,7





60









10,450

15,23

27,78

43,60

65,74

120,40

200,8

312,8

527,7

815,9

65















46,68

70,18

128,30

213,1

330,5

555,4

855,8

70















49,77

74,62

136,20

225,4

348,3

583,1

895,8

75















52,85

79,06

144,00

237,8

366,0

610,9

935,7

80















55,93

83,49

151,94

250,1

383,8

638,7

975,7

85















59,01

87,93

159,83

262,4

401,6

666,4

1015,6

90

















92,37

167,72

274,7

419,3

694,1

1055,6

95



















175,62

287,1

437,1

721,9

1095,5

100



















183,53

299,4

454,8

749,6

1135,5

110



















199,29

324,1

490,3

805,1

1215,4

120





















348,8

525,9

860,6

1295,3

130





















373,4

561,4

916,1

1375,2

140





















398,1

596,9

971,6

1455,1

150





















422,7

632,4

1027,1

1534,9

160























667,9

1082,6

1614,9

170























703,4

1138,1

1694,8

180























738,9

1193,5

1774,7

(Измененная редакция, Изм. № 1).

Примечание. Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни; 1,134 - для меди.
