Об установках горизонтального направленного бурения

В 2008 году в Германии была разработана единая система классификации установок горизонтального направленного бурения, объединившая многие другие системы классификации по следующим основным параметрам: максимальная тяговая сила; максимальный крутящий момент; масса установки.

Согласно этой классификации установки ГНБ по трем основным параметрам подразделяются на следующие типы: мини, миди, макси, мега (табл.1).

Таблица 1

Классификация установок ГНБ

Тип ГНБ

Максимальная тяговая сила, кН

Максимальный крутящий момент, кНм

Масса ГНБ,т

Мини

До 100

7-13

До 7

Миди

100-400

15-30

7-25

Макси

400-2500

30-100

25-60

Мега

более 2500

более 100

более 60



Установка ГНБ марки PD 80/33 фирмы PRIME DRILLING GmbH по данной классификации относится к типу «Макси».

Общий вид установки ГНБ PD 80/33 приведен на рис. 1

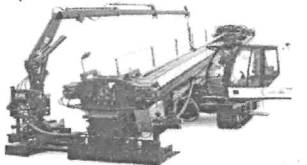

Рис. 1. Общий вид установки ГНБ PD 80/33

Основные технические данные установки ГНБ PD 80/33

Диаметр пилотного бурения

-125 мм;

Максимальное тяговое усилие

- 80/785 тс/кН;

Максимальный диаметр протаскиваемого трубопровода из полиэтилена

- 710 мм;

Максимальный диаметр расширителя

- 1200 мм;

Максимальная длина бурения (перехода)

- 1000 м;



Для обеспечения беспрепятственного протаскивания трубопровода через расширенную буровую скважину, диаметр скважины должен превышать диаметр трубопровода более чем в 1,2-1,5 раза.

Зарубежные производители установок ГНБ рекомендуют следующие соотношение диаметра бурового канала, диаметра и длины протаскиваемого трубопровода из полиэтилена (табл. 2).

Таблица 2

Соотношение диаметра бурового канала и длины протаскиваемого трубопровода из полиэтилена

Длина протаскиваемого трубопровода, м

Зависимость диаметра протаскиваемого трубопровода от диаметра бурового канала

Менее 50

> 1,2 диаметра трубы

50-100

> 1,3 диаметра трубы

100-300

> 1,4 диаметра трубы

Более 300

> 1,5 диаметра трубы



Для твердых почв из сухой глины, плотного, слежавшегося песка диаметр бурового канала должен быть > 1,5 диаметра трубы.

Установка ГНБ PD 80/33 предназначена для бурения скважин и прокладки трубопроводов из полиэтилена в песке, суглинке, глине.

Разработанный фирмой PRIME DRILLING GmbH для установки ГНБ 80/33 новые технологические процессы и буровые инструменты обеспечивают высокую производительность при прокладке трубопроводов из полиэтилена диаметром от 355 до 710 мм в грунтах 1-2 группы буримости.

По технологии фирмы PRIME DRILLING GmbH после пилотного бурения и расширения бурового канала применяется многофункциональный комбинированный расширитель, состоящий из цилиндра и двух конусов расположенных по торцам. По окружности цилиндра приварены выступающие стальные пластины, которые в процессе продольного перемещения и вращения расширителей уплотняют и калибруют стенки бурового канала (рис. 2)

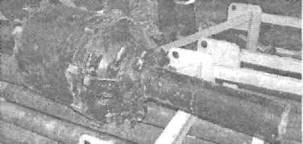

Рис. 2. Многофункциональный комбинированный расширитель

На поверхности переднего конуса расположены резцы для расширения буровой скважины и форсунки для регулирования подачи буровой смеси при изменении нагрузок на расширители. Струя буровой смеси, подаваемая форсунками, очищает буровую скважину, вынося на поверхность шлам. Регулирование подачи буровой смеси в процессе бурения и расширения буровой скважины осуществляет оператор из кабины установки.
