ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА СТРОИТЕЛЬСТВО ОСУШИТЕЛЬНЫХ КАНАЛОВ КОМПЛЕКСОМ МАШИН И ОБОРУДОВАНИЯ В ЗИМНИХ УСЛОВИЯХ

Москва 1985

Технологическая карта на строительство открытых осушительных каналов в зимнее время разработана с учетом результатов полевых исследований и производственных наблюдений, проведенных на мелиоративных объектах Главдальводстроя, Главполесьеводстроя и Главнечерноземводстроя трестами «Дальоргтехводстрой», «Оргтехводстрой» Главполесьеводстроя, и институтом «Союзоргтехводстрой» и представлена тремя технологическими схемами в зависимости от глубины промерзания грунтов и наличия рыхлительной техники и оборудования в парках строительных организаций.

Карта разработана отделом водохозяйственного строительства в зоне осушения института «Союзоргтехводстрой» (Тупиков И.П., Георгиева Р.Н., Жунин И.И.) в соответствии с «Руководством по разработке типовых технологических карт в строительстве».

Технология строительства открытых каналов в зимнее время рассмотрена и одобрена научно-техническим советом ВГПТЦ «Союзоргтехводстрой» (протокол № 10 НТС от 14 октября 1986 года) и предназначена для применения при разработке проектно-сметной и проектно-технологической документации, а также как руководство при строительстве.

СОДЕРЖАНИЕ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

4. MATЕPИAЛЬHO-ТЕХНИЧЕСКИЕ РЕСУРСЫ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработана на строительство осушительных каналов сечением до 10 м2 экскаватором ЭО-10011(652) в зимних условиях с применением комплекса машин и оборудования для рыхления мерзлого грунта глубиной промерзания 0,5; 1,0; 1,5 м.

1.2. В состав работ, рассматриваемых технологической картой, входят:

- очистка трассы каналов от снега;

- рыхление растительного грунта;

- снятие растительного грунта;

- нарезка щелей в мерзлом грунте;

- обратная засыпка щелей;

- послойное рыхление мерзлого грунта;

- удаление разрыхленного грунта;

- разработка сечения канала;

- очистка берм, частичное формирование кавальера.

1.3. Работы выполняются в зимних условиях - ноября по март. Очистку снега, снятие растительного слоя, обратную засыпку и удаление мерзлого грунта при послойном рыхлении производят бульдозером. Рыхление растительного грунта и послойное рыхление мерзлого грунта производят рыхлителями, нарезку щелей в мерзлом грунте - баровыми установками, а разработку грунта в канале - экскаваторами, оборудованными драглайном или обратной лопатой.

1.4. При привязке технологической карты к конкретному объекту уточняются объемы работ, калькуляция трудовых затрат, средства механизации, с учетом максимального использования имеющегося в наличии парка машин и механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До начала строительства каналов по их трассам производятся культуртехнические работы (уборка крупных камней и пней, ликвидация ям и неровностей).

Кроме того, выполняются организационно-технические мероприятия;

разбивка трасс каналов;

доставка в зону работ строительных и горюче-смазочных материалов, механизмов и оборудования;

оборудование полевых станов для обогрева и питания механизаторов;

организация связи объекта строительства с производственным участком и центральной базой.

Все работы по строительству канала ведутся в два этапа.

Первый - основной этап выполняется в зимний период. На этом этапе производят рыхление мерзлых грунтов, разработку сечения канала и частичное формирование кавальеров.

Второй - заключительный этап, на котором производят окончательную доработку откосов каналов и кавальеров в весенне-летний период.

2.2. Строительство каналов ведется комплексом машин и оборудования (дискофрезерной машиной, баровой установкой, экскаватором ЭТЦ-208, рыхлителем, бульдозером л одноковшовым экскаватором Э-652) в зависимости от глубины промерзания грунтов, наличия механизмов в парке и оптимальной стоимости их применения.

Базовой машиной является экскаватор Э-652, оборудованный драглайном или обратной лопатой, который обеспечивает комплексную разработку мерзлых и талых грунтов.

Перед началом разработки/грунта в канале бульдозером очищают трассу от снега (рис. 1). Длина расчистки трассы от снега.

Рыхлителем РНТ-I производят рыхление растительного грунта продольными и диагональными проходами через 0,4-0,5 м (рис. 2). Бульдозером удаляют растительный грунт в бурты за пределы зоны производства работ (рис. 3).

Нарезка щелей в мерзлом грунте и его рыхление производятся комплексом машин и оборудования в зависимости от глубины промерзания грунтов:

при глубине промерзания до 0,5 м рыхление мерзлых грунтов производят дискофрезерной машиной путем нарезки продольных и диагональных щелей (рис. 4), или рыхлителем РНГ-1 на тракторе T-130 (рис. 5);

при глубине промерзания до 1,0 м рыхление мерзлого грунта производят баровой установкой ДГП-5М путем нарезки продольных щелей (рис. 8) или дискофрезерной машиной ММГ (рис. 11) с послойным рыхлением рыхлителем РНТ-I (рис. 9) и последующим перемещением разрыхленного грунта бульдозером на расстояние до 10 м (рис. 10);

при глубине промерзания грунтов до 1,5 м разработка мерзлого грунта (нарезка продельных и диагональных щелей) производится баровой установкой ДГП-5М (рис. 13) или экскаватором ЭТЦ-208 (рис. 14) с послойным рыхлением поперечными ходами рыхлителя PHT-1 (рис. 9) и перемещением разрыхленного гранта бульдозером на расстояние до 10 м (рис. 12).

На рис. 5 показано послойное рыхление мерзлого грунта рыхлителем и обратная засыпка щелей перед разработкой сечения канала экскаватором Э-652 (рис. 15).

После подготовки фронта работ экскаватор-драглайн (Э-652) взламывает полосы мерзлоты и ведет выемку мерзлого, а затем и талого грунтов (рис. 6).

Очистка берм, частичное формирование откосов и разравнивание кавальера производятся бульдозером (рис. 7).

Рис. 1. Рыхление снежного покрова

Рис. 2. Рыхление растительного слоя

Рис. 3. Удаление растительного слоя

Рис. 4. Нарезка щелей в мерзлом грунте

Рис. 5. Рыхление мерзлого грунта

Рис. 6. Разработка сечения канала

Рис. 7. Частичное разравнивание отвала

Рис. 8. Разработка (нарезка щелей) баровой установкой ДГП-5М

Рис. 9. Послойное рыхление

Рис. 10. Перемещение (выталкивание) разрыхленного грунта

Рис. 11. Нарезка щелей в мерзлом грунте на глубину 0,8 м

Рис. 12. Перемещение (выталкивание) разрыхленного грунта - 2-й слой

Рис. 13. Разработка (нарезка щелей) баровой установкой ДГП-57



Рис. 14. Нарезка щелей экскаватором ЭТЦ-208

Рис. 15. Обратная засылка щелей

2.3. Разработанный канал должен соответствовать рабочим чертежам. Допустимые отклонения параметров не должны превышать значений, указанных в СНиП III-1-76 и инструкции СН 47-74.

Проверка размеров разработанных каналов производится путем нивелирования поперечных сечений на каждом пикете. Отклонение от проектных размеров не должно превышать по глубине - 10 см, по ширине В и в ± 10 см, и заложения откосов М ± 10 %. Уменьшение коэффициента заложения откосов недопустимо.

2.4. Строительство осушительных каналов ведется комплексной бригадой поточным методом. Состав бригады по профессиям и распределение рабочих операций между исполнителями в зависимости от глубины промерзания грунта приводятся в таблице 1.

При глубине промерзания до 1,0 м для разработки мерзлого грунта могут применяться баровые установки ДГП-5М и производиться дополнительные операции рыхлителем и бульдозером.

С увеличением глубины промерзания до 1,5 м для разработки мерзлого грунта применяется экскаватор ЭTЦ-208, а для рыхлителя PTH-1 и бульдозера ДЗ-27С появляются дополнительные операции.

Таблица 1

№ п.п.

Состав бригады

Разряд

Количество

Наименование рабочих операций

Глубина промерзания - 0,5 м

1.

Машинист бульдозера ДЗ-27С

6

1

Расчистка трасс от снега и мелкого кустарника с перемещением его на расстояние до 30 м

Снятие растительного грунта и перемещение его на расстояние до 30 м.

Частичное формирование кавальеров и расчистка берм канала

2.

Машинист рыхлителя PHT-I или машинист дискофрезерной машины ММГ

6

1

Рыхление слоя растительного грунта и рыхление мерзлого грунта для разработки.

Нарезка продольных и диагональных щелей в мерзлом грунте для разработки.

3.

Машинист экскаватора Э-652

6

1

Разработка сечения канала в мерзлом и талом грунтах

Помощник машиниста

5

1



Глубина промерзания - 1,0 м

1.

Машинист бульдозера ДЗ-270

6

1

Расчистка трасс от снега и мелкого кустарника с перемещением его на расстояние до 30м Снятие растительного грунта с перемещением его на расстояние до 30 м.

Перемещение разрыхленного грунта в канале на расстояние до 10 м.

Расчистка берм канала и частичное формирование кавальера

2.

Машинист рыхлителя PHT-1

6

1

Рыхление слоя растительного грунта

Рыхление мерзлого грунта для разработки и послойное рыхление мерзлого грунта поперечными ходами для выталкивания его бульдозером

3.

Машинист баровой установки ДГП-5М или дискофрезерной машины ММГ

6

2

Нарезка продольных щелей в мерзлом грунте с последующим поперечным рыхлением

4.

Машинист экскаватора Э-652

6

1

Разработка мерзлого и талого грунтов в канале и частичное формирование кавальера



Помощник машиниста

5

1



Глубина промерзания - 1,5 м

1.

Машинист бульдозера ДЗ-27С

6

1

Расчистка трасс от снега и мелкого кустарника с перемещением его на расстояние до 30 м.

Снятие растительного грунта с перемещением его на расстояние до 30 м.

Перемещение разрыхленного грунта в канале (выталкивание) на расстояние до 10 м. Повторное перемещение (выталкивание разрыхленного грунта в канале на расстояние до 10 м.

Расчистка берм канала и частичное формирование кавальера

2.

Машинист рыхлителя РHT-1

6

1

Рыхление слоя растительного грунта.

Рыхление мерзлого грунта в канале для разработки и послойное рыхление для выталкивания.

Повторное послойное рыхление для выталкивания бульдозером и разработки экскаватором

3.

Машинист баровой установки ДТП-5 М или экскаватора ЭТЦ-208

6

2

Нарезка продольных и диагональных щелей в мерзлом грунте

4.

Машинист экскаватора Э-652

6

1

Разработка мерзлого и талого грунтов в канале и частичное формирование кавальера



Помощник машиниста

5

1



2.5. Графики выполнения работ приведены в таблицах 2-8.

2.6. Калькуляции трудовых затрат - в таблицах 9-15.

2.7. Нарезка щелей баровой установкой или экскаватором ведется в две смены. Все остальные работы по разработке проектного сечения канала ведутся в одну смену согласно календарному графику. Работы выполняются с соблюдением соответствующих разделов СНиП III-1-76 «Организация строительного производства» и СНиП III-4-80 «Техника безопасности в строительстве».

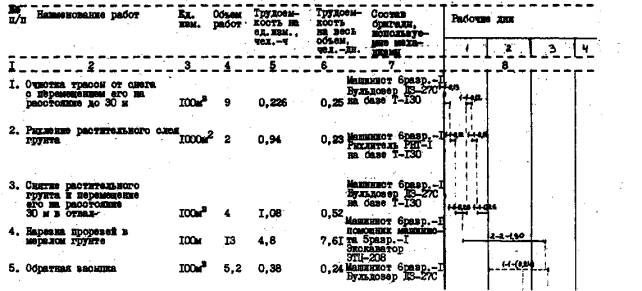

Таблица 2

График
выполнения работ на строительство каналов поперечным сечением до 10 м2 на длине 100 пог. м (глубина промерзания 0,5 м)

Вариант 1

Таблица 3



График
выполнения работ на строительство каналов поперечным сечением до 10 м2 на длине 100 пог. м

(глубина промерзания 0,5 м)

Вариант 2

Таблица 4

График
выполнения работ на строительство каналов поперечным сечением до 10 м2

на длине 100 пог. м (глубина промерзания 1,0 м)

Вариант 1



Таблица 5

График
выполнения работ на строительство каналов поперечным сечением до 10 м на длине 100 пог. м (глубина промерзания 1,0 м)

Вариант 2



Таблица 6

График
выполнения работ на строительство каналов поперечным сечением до 10 м2

на длине 100 пог. м (глубина промерзания 1,5 м)

Вариант 1



Таблица 7

График
выполнения работ на строительство каналов поперечным сечением до 10 м2

на длине 100 пог. м (глубина промерзания 1,5 м)

Вариант 2

Таблица 8

График
выполнения работ на строительство каналов поперечным сечением до 10 м2

на длине 100 пог. м (глубина промерзания 1,5 м)

Вариант 3

Таблица 9

Калькуляция
трудовых затрат на строительство открытой сети экскаватором-драглайном ЭО-10011 (Э-652) при глубине промерзания 0,5 м

Вариант 1

№ п.п

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм.

Затрата труда на весь объем. чел.-ч

Расценка на ед. изм., руб.

Стоимость затрат, руб.

1

ЕНиР § 20-2-61. табл. 8 п. 3

а+б применительно

Очистка трассы от снега с перемещением его на расстояние до 30 м бульдозером ДВ-27С на базе T-130

100 м3

9

0,226

2,03

0-179

1-61

2

T-137-8-I5

Рыхление слоя растительного грунта рыхлителями PHT-1 на базе T-130

1000 м2

2

0,94

1,88

0-743

1-49

3

T-137-7-12

Снятие растительного грунта бульдозером на базе T-130 и перемещение его на 30 м в отвал

100 м3

4

1,08

4,32

0-854

3-42

4

T-137-8-I5

Рыхление мерзлого грунта рыхлителем PHT-1 на базе T-130

1000 м2

0,73

0,94

0,69

0-743

0-54

5

T-137-2-3

Разработка мерзлого грунта экскаватором-драглайном Э-652Б

100 м3

2

2,6

5,2

2-05

4-10

6

T-137-2-3

K=1.1

To же, талого грунта с налипанием

100 м3

6,5

2,86

18,6

2-26

14-69

7

T-137-7-12

Частичное формирование кавальеров бульдозером ДЗ-27С с перемещением грунта до 20 м

100 м3

3

0,84

2,52

0-89

2-67

ИТОГО:



35,24

чел.-ч







4,3

чел.-дн.



28-52

Таблица 10

Калькуляция
трудовых затрат на строительство открытой сети экскаватором-драглайном ЭО-10011 (Э-652) при глубине промерзания 0,5 м

Вариант 2

№ п.п

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм.

Затрата труда на весь объем. чел.-ч

Расценка на ед. изм., руб.

Стоимость затрат, руб.

1

ЕНиР § 20-2-61. табл. 8 п. 3

(а+б) применительно

Очистка трассы от снега с перемещением его на расстояние до 30 м бульдозером ДВ-27С на базе T-130

100 м3

9

0,226

2,03

0-179

1-61

2

T-137-8-15

Рыхление слоя растительного грунта рыхлителями PHT-1 на базе T-130

1000 м2

2

0,94

1,88

0-743

1-49

3

T-137-7-12

Снятие растительного грунта бульдозером на базе T-130 и перемещение его на 30 м в отвал

100 м3

4

1,08

4,32

0-854

3-42

4

T-137-8-8

Рыхление мерзлого грунта рыхлителем дискофрезерной машиной ММГ в грунтах II группы

100 м

15

1,6

24,00

1-00

15-00

5

T-137-2-3

Разработка мерзлого грунта экскаватором-драглайном Э-652Б

100 м3

2

2,6

5,2

2-05

4-10

6

T-137-2-3

K=1.1

To же, талого грунта с налипанием

100 м3

6,5

2,86

18,60

2-26

14-69

7

T-137-7-12

Частичное формирование кавальеров бульдозером ДЗ-27С с перемещением грунта до 20 м

100 м3

3

0,84

2,52

0-89

2-67

ИТОГО:



58,55

чел.-ч







7,14

чел.-дн.



42-88

Таблица 11

Калькуляция
трудовых затрат на строительство открытой сети экскаватором-драглайном ЭО-10011 (Э-652) при глубине промерзания 1,0 м

Вариант 1

№ п.п

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм.

Затрата труда на весь объем. чел.-ч

Расценка на ед. изм., руб.

Стоимость затрат, руб.

1

ЕНиР § 20-2-61. табл. 8 п. 3

а+б

Очистка трассы от снега с перемещением его на расстояние до 30 м бульдозером ДЗ-27С на базе T-130

100 м3

9

0,226

2,03

0-179

1-61

2

T-137-8-15

Рыхление слоя растительного грунта рыхлителем РНГ-1 на базе T-130

1000 м2

2

0,94

1,88

0-743

1-49

3

T-137-7-12

Снятие растительного грунта бульдозером на базе T-130 и перемещение его на 30 и в отвал

100 м3

4

1,08

4,32

0-854

3-42

4

Применительно T-137-7-19

Разработка мерзлого грунта баровой установкой ДГП-5М в грунтах II группы

100 м

8

3,3

26,4

2-61

20-88

5

T-137-8-15

Рыхление мерзлого грунта рыхлителем РНТ-1

1000 м2

0,40

1,25

0,50

0-988

0-40

6

T-137-7-12

Перемещение разрыхленного грунта на расстояние до 10 м

100 м3

2,7

0,47

1,27

0-595

1-61

7

T-137-8-15

Рыхление мерзлого грунта на глубину 0,4 м рыхлителем РНТ-1 на базе Т-130

1000 м2

0,3

1,25

0,38

0-988

0-30

8

T-137-2-3

Разработка мерзлого грунта экскаватором Э-652

100 м8

2,3

2,6

5,98

2-05

4-72

9

T-137-2-3,

К=1.1

То же, талого грунта с налипанием

100 м3

3,5

2,86

10,01

2-26

7-91

10

T-137-7-12

Частичное формирование кавальеров бульдозером на базе T-130 и перемещение его на 20 м

100 м3

3

0,84

2,52

0-89

2-67

ИТОГО:



55,29

чел.-ч







6,74

чел.-дн.



45-01

Таблица 12

Калькуляция
трудовых затрат на строительство открытой сети экскаватором-драглайном ЭО-10011 (Э-652) при глубине промерзания 1,0 м

Вариант 2

№ п.п

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм.

Затрата труда на весь объем.

чел.-ч

Расценка на ед. изм., руб.

Стоимость затрат, руб.

1

ЕНиР § 20-2-61

Очистка трассы от снега с перемещением его на расстояние до 30 м бульдозером ДЗ-27С на базе T-130Г-1

100 м3

9

0,226

2,03

0-179

1-61

2

T-137-8-15

Рыхление слоя растительного грунта рыхлителем РНГ-1 на базе T-130

1000 м2

2

0,94

1,88

0-743

1-49

3

T-137-7-12

Снятие растительного грунта бульдозером на базе T-130 и перемещение его на 30 м в отвал

100 м3

4

1,08

4,32

0-854

3-42

4

Т-137-2-8

Разработка мерзлого грунта дискофрезерной машиной ММГ в грунтах II группы на глубину 0.8 м

100 м

15

4,5

67,5

2-81

42-15

5

T-137-8-15

Рыхление мерзлого грунта рыхлителем РНТ-1 на базе Т-130

1000 м2

0,22

1,25

0,28

0-988

0-22

6

T-137-7-12

Перемещение разрыхленного грунта на расстояние до 10 м

100 м3

2,7

0,47

1,27

0-595

1-61

7

T-137-8-15

Рыхление мерзлого грунта на глубину 0,4 м рыхлителем РНТ-1 на базе Т-130

1000 м2

0,20

1,25

0,25

0-988

0-20

8

T-137-2-3

Разработка мерзлого грунта экскаватором Э-652

100 м3

2,3

2,6

5,98

2-05

4-72

9

T-137-2-3,

К=1.1

То же, талого грунта с налипанием

100 м3

3,5

2,86

10,01

2-26

7-91

10

T-137-7-12

Частичное формирование кавальеров бульдозером на базе T-130 и перемещение его на 20 м

100 м3

3

0,84

2,52

0-89

2-67

ИТОГО:



96,04

чел.-ч







11,71

чел.-дн.



66-01

Таблица 13

Калькуляция
трудовых затрат на строительство открытой сети экскаватором-драглайном ЭО-10011 (Э-652) при глубине промерзания 1,5 м, сечением до 10 м2

Вариант 1

№ п.п

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм.

Затрата труда на весь объем.

чел.-ч

Расценка на ед. изм., руб.

Стоимость затрат, руб.

1

ЕНиР § 20-2-61

Очистка трассы от снега с перемещением его на расстояние до 30 м бульдозером ДЗ-27С на базе T-130Г-1

100 м3

9

0,226

2,03

0-179

1-61

2

T-137-8-15

Рыхление слоя растительного грунта рыхлителем РНГ-1 на базе T-130

1000 м2

2

0,94

1,88

0-743

1-49

3

T-137-7-12

Снятие растительного грунта бульдозером на базе T-130 и перемещение его на 30 м в отвал

100 м3

4

1,08

4,32

0-854

3-42

4

Т-137-6-5

Нарезка прорезей в мерзлом грунте экскаватором ЭТЦ-208

100 м

13

4,8

62,4

3-78

49-14

5

§ 2-1-21, т. 2, п. 10б применительно

Обратная засыпка бульдозером на базе T-130

100 м3

5,2

0,38

1,98

0-30

1-56

6

T-137-8-15

Рыхление мерзлого грунта рыхлителем РНТ-1 на базе Т-130

1000 м2

0,3

1,25

0,38

0-988

0,30

7

T-137-7-12

Перемещение разрыхленного грунта на расстояние до 10 м

100 м3

2,7

0,47

1,27

0-595

1-61

8

T-137-8-15

Рыхление мерзлого грунта на глубину 0,4 м рыхлителем РНТ-1 на базе Т-130

1000 м2

0,2

1,25

0,25

0-988

0-20

9

T-137-7-12

Перемещение разрыхленного мерзлого грунта бульдозером на расстояние 10 м

100 м3

2,3

0,47

1,08

0-595

1-37

10

T-137-2-3

Разработка мерзлого грунта экскаватором-драглайном Э-652

100 м3

2

2,6

5,2

2-05

4-10

11

T-137-2-3,

К=1.1

То же, талого грунта с налипанием

100 м3

1,4

2,86

4,00

2-26

3-16

12

T-137-7-12

Частичное формирование кавальеров бульдозером на базе T-130 и перемещение его на 20 м

100 м3

3

0,84

2,52

0-89

2-67

ИТОГО:



87,31

чел.-ч







10,65

чел.-дн.



70-63

Таблица 14

Калькуляция
трудовых затрат на строительство открытой сети экскаватором-драглайном ЭО-10011 (Э-652) при глубине промерзания 1,5 м, сечением до 10 м2

Вариант 2

№ п.п

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм.

Затрата труда на весь объем. чел.-ч

Расценка на ед. изм., руб.

Стоимость затрат, руб.

1

ЕНиР § 20-2-61

Очистка трассы от снега с перемещением его на расстояние до 30 м бульдозером ДЗ-27С на базе T-130Г-1

100 м3

9

0,226

2,03

0-179

1-61

2

T-137-8-15

Рыхление слоя растительного грунта рыхлителем РНГ-1 на базе T-130

1000 м2

2

0,94

1,88

0-743

1-49

3

T-137-7-12

Снятие растительного грунта бульдозером на базе T-130 и перемещение его на 30 м в отвал

100 м3

4

1,08

4,32

0-854

3-42

4

Применительно Т-137-7-19

Нарезка щелей в мерзлом грунте баровой установкой

100 м

15

6,6

99

5-22

78-30

5

§ 2-1-21, т. 2, п. 10б применительно

Обратная засыпка бульдозером на базе T-130

100 м3

5

0,38

1,9

0-30

1-50

6

T-137-8-15

Рыхление мерзлого грунта рыхлителем РНТ-1 на базе Т-130

1000 м2

0,33

1,25

0,41

0-988

0,30

7

T-137-7-12

Перемещение разрыхленного грунта на расстояние до 10 м

100 м3

2,7

0,47

1,27

0-595

1-61

8

T-137-8-15

Рыхление мерзлого грунта на глубину 0,4 м рыхлителем РНТ-1 на базе Т-130

1000 м2

0,25

1,25

0,31

0-988

0-25

9

T-137-7-12

Перемещение разрыхленного мерзлого грунта бульдозером на расстояние 10 м

100 м3

2,3

0,47

1,08

0-595

1-37

10

T-137-8-15

Рыхление мерзлого грунта на глубину 0,4 м рыхлителем РНТ-1 на базе Т-130

1000 м2

0,2

1,25

0,25

0-988

0-20

11

T-137-2-3

Разработка мерзлого грунта экскаватором-драглайном Э-652

100 м3

2

2,6

5,2

2-05

4-10

12

T-137-2-3,

К=1.1

Разработка, талого грунта с налипанием экскаватором-драглайном Э-652

100 м3

1,4

2,86

4,00

2-26

3-16

13

T-137-7-12

Частичное формирование кавальеров бульдозером на базе T-130 и перемещение его на 20 м

100 м3

3

0,84

2,52

0-89

2-67

ИТОГО:



124,17

чел.-ч







15,14

чел.-дн.



99-98

Таблица 15

Калькуляция
трудовых затрат на строительство открытой сети экскаватором-драглайном ЭО-10011 (Э-652) при глубине промерзания 1,5 м, сечением до 10 м2

Вариант 3

№ п.п

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм.

Затрата труда на весь объем.

чел.-ч

Расценка на ед. изм., руб.

Стоимость затрат, руб.

1

ЕНиР § 20-2-61

Очистка трассы от снега с перемещением его на расстояние до 30 м бульдозером ДЗ-27С на базе T-130Г-1

100 м3

9

0,226

2,03

0-179

1-61

2

T-137-8-15

Рыхление слоя растительного грунта рыхлителем РНГ-1 на базе T-130

1000 м2

2

0,94

1,88

0-743

1-49

3

T-137-7-12

Снятие растительного грунта бульдозером на базе T-130 и перемещение его на 30 м в отвал

100 м3

4

1,08

4,32

0-854

3-42

4

137-6-5

Нарезка прорезей в мерзлом грунте экскаватором ЭТЦ-208

100 м

13

4,8

62,4

3-78

49-14

5

§ 2-1-21, т. 2, п. 10б применительно

Обратная засыпка бульдозером на базе T-130

100 м3

5,2

0,38

1,98

0-30

1-56

6

T-137-8-15

Рыхление мерзлого грунта рыхлителем РНТ-1 на базе Т-130

1000 м2

0,3

1,25

0,38

0-988

0,30

7

T-137-7-12

Перемещение разрыхленного мерзлого грунта бульдозером на расстояние 10 м

100 м3

2,7

0,47

1,27

0-595

1-61

8

T-137-8-15

Рыхление мерзлого грунта на глубину 0,4 м рыхлителем РНТ-1 на базе Т-130

1000 м2

0,2

1,25

0,25

0-988

0-20

9

T-137-2-3

Разработка мерзлого грунта экскаватором-драглайном Э-652

100 м3

4,7

2,6

12,22

2-05

9-64

10

T-137-2-3,

К=1.1

То же, талого грунта

100 м3

1,4

2,86

4,00

2-26

3-16

11

T-137-7-12

Частичное формирование кавальеров бульдозером на базе T-130

100 м3

3

0,84

2,52

0-89

2-67

ИТОГО:



93,25

чел.-ч







11,37

чел.-дн.



74-80

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Таблица 16

№ п.п.

Наименование, показателей

Глубина промерзания

0,5

1,0

1,5

3.1.

Затраты труда на 100м3 грунта выемки канала (чел.-дн.)

4,3; 7,14

6,74; 11-7

10,65; 15,14; 11,37

3.2.

Стоимость затрат труда на 100 м3 (руб., коп)

28-52; 42-98

45-01; 66-00

70-63; 99-98; 74-80

3.3.

Выработка экскаватора при разработке мерзлого грунта (м3/ч)

То же талого

37,0

34,1

37,0

34,1

37,0

34,1

График функциональной зависимости стоимости-затрат от глубины промерзания

4. MATЕPИAЛЬHO-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструменте приводится в таблица 17.

Таблица 17

№ п.п.

Наименование ресурсов

Тип

Марка

Количество

Краткая техническая характеристика

1

Бульдозер

навесной T-130

ДЗ-27С

1

Длина отвала 3220 мм, высота 1300

2

Рыхлитель

навесной T-130

PHT-1

1

Количество зубьев 1-3, максимальная глубина 0,4 м

3

Дискофрезерная машина

навесная ЭТЦ-202

ММГ

1

Максимальная глубина щели до 0,8 м. Две прорези с расстоянием - 0,40 м

4

Баровая установка

навесная T-130

ДГП-5М

1

Максимальная глубина отрываемой щели 1,4 м, ширина - 0,52 м

5

Экскаватор цепной

навесной на T-130

ЭТЦ-208

1

Максимальная глубина щели 1,8 м. Ширина отрываемой щели - 0,5 м

6

Экскаватор одноковшовый

драглайн

Э-652

1

Емкость ковша 0,65 м3

7

Нивелир

глухой

HB-1

1



8

Рейка нивелировочная

складная

3-х метровая

1



9

Рулетка стальная

кругло-футлярная



1

20-метровая

10

Вешки деревянные





3

2-х метровые красно-белого цвета

11

Колышки деревянные



пикеты и сторожки

40

Длина 0,15 м и 0,30 м

12

Откосомер





1



4.2. Потребность в эксплуатационных материалах приводится в таблицах 18-25.

Таблица 18

Глубина промерзания 0,5 м

Вариант 1

(ед. изм - кг)

Наименование материалов

Бульдозер ДЗ-27С, рыхлитель PHT-I

Экскаватор Э-652

Всего на общий объем

Норма на 1 час работы

Количество на общий объем (11,44)

Норма на 1 час работы

Количество на общий объем (23,8)

Дизельное топливо

9,5

108,68

13,6

323,68

432,36

Бензин

0,1

1,14

0,13

3,09

4,23

Дизельное масло

0,47

5,38

0,6

14,28

19,66

Нигрол (вискозин)

0,23

2,63

0,1

2,38

5,01

Автол

0,06

0,69

0,01

0,238

0,93

Индустриальное масло

0,04

0,46

0,04

0,95

1,41

Солидол

0,06

0,69

0,09

2,14

2,83

Канатная мазь

-

-

0,05

1,19

1,19

Керосин

0,03

0,34

0,03

0,71

1,05

Обтирочный материал

0,02

0,23

0,02

0,48

0,71

Таблица 19

Глубина промерзания 0,5 м

Вариант 2

(ед. изм. - кг)

Наименование материалов

Бульдозер ДЗ-27С, рыхлитель PHT-1

Дискофрезерная машина ММГ

Экскаватор Э-652

Всего на общий объем

Норма на 1 час работы

Количество на общий объем (11,44)

Норма на 1 час работы

Количество

на общий объем (2,4)

Норма на 1 час работы

Количество на общий объем
(23,8)

Дизельное топливо

9,5

102,125

6,7

160,8

13,6

323,68

586,61

Бензин

0,1

1,08

-

-

0,13

3,09

4,17

Дизельное масло

0,47

5,05

0,24

5,76

0,6

14,28

25,09

Нигрол (вискозин)

0,23

2,47

-

-

0,1

2,38

4,85

Автол

0,06

0,6

0,06

1,44

0,01

0,238

2,33

Индустриальное масло

0,04

0,43

-

-

0,04

0,95

1,38

Солидол

0,06

0,65

0,013

0,31

0,09

2,14

3,1

Канатная мазь

-

-

-

-

0,05

1,19

1,19

Керосин

0,03

0,32

-

-

0,03

0,71

1,03

Обтирочный материал

0,02

0,22

0,02

0,48

0,02

0,48

1,18

Таблица 20

Глубина промерзания 1,0 м

Вариант 1

(ед. изм - кг)

Наименование материалов

Бульдозер ДЗ-27С, рыхлитель PHT-1

Экскаватор Э-652

Всего на общий объем

Норма на 1 час работы

Количество на общий объем (39,30)

Норма на 1 час работы

Количество на общий объем
(15,99)

Дизельное топливо

9,5

373,35

13,6

217,46

590,8l

Бензин

0,1

3,93

0,13

2,07

5,00

Дизельное масло

0,47

18,47

3,6

9,59

28,06

Нигрол (вискозин)

0,23

9,03

0,1

1,60

10,63

Автол

0,06

2,35

0,01

0,15

2,50

Индустриальное масло

0,04

1,57

0,04

0,63

2,20

Солидол

0,06

2,35

0,09

1,43

3,78

Канатная мазь

-

-

0,05

0,79

0,79

Керосин

0,03

1,17

0,03

0,47

1,64

Обтирочный материал

0,02

0,78

0,02

0,31

1,09

Таблица 21

Глубина промерзания 1,0 м

Вариант 2

(ед. изм. - кг)

Наименование материалов

Бульдозер ДЗ-27С, рыхлитель PHT-1

Дискофрезерная машина ММГ

Экскаватор Э-652

Всего на общий объем

Норма на 1 час работы

Количество на общий объем (12,56)

Норма
на 1 час работы

Количество на общий объем
(67,5)

Норма на 1 час работы

Количество на общий объем
(15,99)

Дизельное топливо

9,5

119,22

6,7

452,25

13,6

217,46

788,93

Бензин

0,1

1,255

-

-

0,13

2,07

3,32

Дизельное масло

0,47

5,89

0,24

16,20

0,6

9,59

31,68

Нигрол (вискозин)

0,23

2,88

-

-

0,1

1,60

4,48

Автол

0,06

0,75

0,06

4,05

0,01

0,15

4,95

Индустриальное масло

0,04

0,50

-

-

0,04

0,63

1,63

Солидол

0,06

0,75

0,013

0,877

0,09

1,43

3,06

Канатная мазь

-

-

-

-

0,05

0,79

0,79

Керосин

0,03

0,37

-

-

0,03

0,47

1,84

Обтирочный материал

0,02

0,25

0,02

1,35

0,02

0,31

1,91

Таблица 22

Глубина промерзания 1,5 м

Вариант 1

(ед. изм - кг)

Наименование материалов

Бульдозер ДЗ-27С, рыхлитель PHT-1, ЭТЦ-208

Экскаватор Э-652

Всего на общий объем

Норма на 1 час работы

Количество на общий объем (78,11)

Норма на 1 час работы

Количество на общий объем
(9,2)

Дизельное топливо

9,5

742,05

13,6

125,12

867,17

Бензин

0,1

7,81

0,13

1,20

9,01

Дизельное масло

0,47

36,71

0,6

5,52

42,23

Нигрол (вискозин)

0,23

17,96

0,1

0,92

18,88

Автол

0,06

4,69

0,01

0,09

4,78

Индустриальное масло

0,04

3,12

0,04

0,37

3,49

Солидол

0,06

4,69

0,09

0,83

5,52

Канатная мазь

-

-

0,05

0,46

0.46

Керосин

0,03

2,34

0,03

0,28

2,62

Обтирочный материал

0,02

1,56

0,02

0.18

1,74

Таблица 23

Глубина промерзания 1,5 м

Вариант 2

(ед. изм - кг)

Наименование материалов

Бульдозер ДЗ-27С, рыхлитель PHT-1, ДГЦ-5М

Экскаватор Э-652

Всего на общий объем

Норма на 1 час работы

Количество на общий объем (114,97)

Норма на 1 час работы

Количество на общий объем

(9,2)

Дизельное топливо

9,5

1092,22

13,6

125,12

1217,34

Бензин

0,1

11,50

0,13

1,20

12,7

Дизельное масло

0,47

54,04

0,6

5,52

59,56

Нигрол (вискозин)

0,23

26,44

0,1

0,92

27,36

Автол

0,06

6,90

0,01

0,09

6,99

Индустриальное масло

0,04

4,60

0,04

0,37

4,97

Солидол

0,06

6,90

0,09

0,83

7,73

Канатная мазь

-

-

0,05

0,46

0,46

Керосин

0,03

3,45

0,03

0,28

3,73

Обтирочный материал

0,02

2,29

0,02

0,18

2,47

не должна превышать дневной выработки экскаватора.

Таблица 24

Глубина промерзания 1,5 м

Вариант 3

(ед. изм - кг)

Наименование материалов

Бульдозер ДЗ-27С, рыхлитель PHT-1, ЭТЦ-208

Экскаватор Э-652

Всего на общий объем

Норма на 1 час работы

Количество на общий объем (114,97)

Норма на 1 час работы

Количество на общий объем (9,2)

Дизельное топливо

9,5

731,79

13,6

220,59

952,38

Бензин

0,1

7,70

0,13

2,108

9,81

Дизельное масло

0,47

36,20

0,6

9,73

45,93

Нигрол (вискозин)

0,23

17,72

0,1

1,62

19,34

Автол

0,06

4,62

0,01

0,16

4.76

Индустриальное масло

0,04

3,08

0,04

0,65

3,73

Солидол

0,06

4,62

0,09

1,46

6,08

Канатная мазь

-

-

0,05

0,81

0,81

Керосин

0,03

2,31

0,03

0,49

2,8

Обтирочный материал

0,02

1,64

0,02

0,32

1,86

Таблица 25

Сводная ведомость расхода ГСМ на объем - 100м3 при строительстве осушительных каналов в зимних условиях

№ п.п.

Наименование материалов

Глубина промерзания

0,5

1,0

1,5

Варианты

Варианты

Варианты

1

2

1

2

1

2

3

1

Дизельное топливо

122,36

586,61

590,81

788,93

867,17

1217,34

952,38

2

Бензин

4,23

4,17

6,00

3,32

9,01

12,7

9,81

3

Дизельное масло

19,66

25,09

28,06

31,68

42,23

59,56

45,93

4

Нигрол (вискозин)

5,01

4,65

10,63

4,48

18,88

27,36

19,34

5

Автол

0,93

2,33

2,5

4,95

4,78

6,99

4,78

6

Индустриальное масло

1,41

1,38

2,20

1,63

3,49

4,97

3,73

7

Солидол

2,83

3,1

3,78

3,06

5,52

7,73

6,08

8

Канатная мазь

1,19

1,19

0,79

0,79

0,46

0,46

0,81

9

Керосин

1,05

1,03

1,64

1,84

2,62

3,73

2,8

10

Обтирочный материал

0,71

1,18

1,09

1,91

1,74

2,47

1,86
