ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИК ШТАМПОВАННЫЙ РАВНОПРОХОДНЫЙ ДЛЯ ПАРОПроводов ТЭС

Конструкция и размеры

ОСТ 108.104.19-02

Взамен ОСТ 24.104.32-72

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен с 01.01.85 до 01.01.96.

Проверен в 1983 г

(Измененная редакция, Изм. № 1, Изм. № 3, Изм. № 4).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на тройник равнопроходный штампованный с вытянутой горловиной и обжатыми концами для паропроводов тепловых электростанций с абсолютным давлением Р = 9,81 МПа (100 кгс/см2) и температурой t = 540°С.

(Измененная редакция, Изм. № 3).

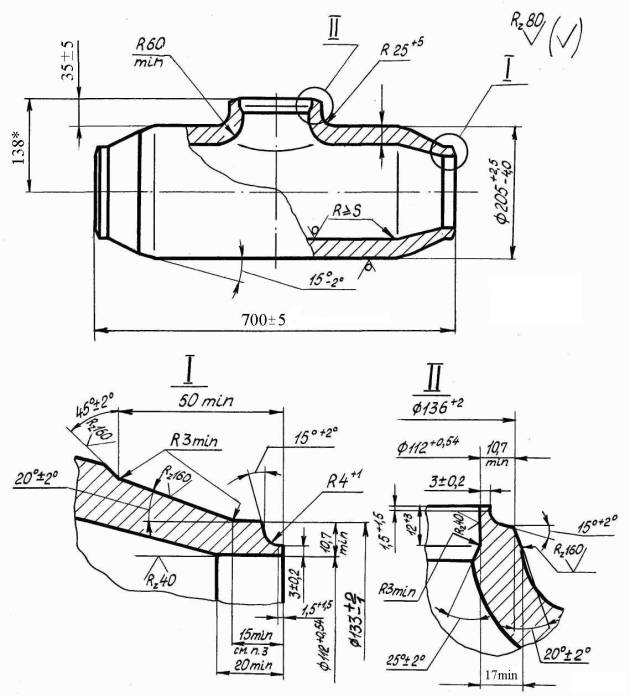

2. Конструкция и размеры тройника должны соответствовать указанным на чертеже. Масса - 112 кг

(Измененная редакция, Изм. № 4).

3. Материал - сталь 15Х1М1Ф по ТУ 14-3-460-75.

(Измененная редакция, Изм. № 2).

4. Размер прямого участка рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков.

5. Размеры высоты, радиусов R и R1 и толщины стенки горловины - могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

6. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция, Изм. № 3, Изм. № 4).

7. Размер 17 min обеспечивается технологией изготовления.

(Измененная редакция, Изм. № 4).



* Размеры для справок

(Измененная редакция, Изм. № 2, Изм. № 4).

Пример условного обозначения тройника равнопроходного с условным проходом Dу 100 мм:

ТРОЙНИК РАВНОПРОХОДНЫЙ 100 ОСТ 108.104.19-82

Пример маркировки: ОСТ 108.104.19-82 Марк завода
