Федеральный надзор России по ядерной и радиационной безопасности
(Госатомнадзор России)

РУКОВОДСТВА ПО БЕЗОПАСНОСТИ

Утверждены постановлением
Госатомнадзора России
от 28 декабря 2001 г. № 17

РЕКОМЕНДАЦИИ ПО ОЦЕНКЕ ХАРАКТЕРИСТИК СМЕРЧА ДЛЯ ОБЪЕКТОВ ИСПОЛЬЗОВАНИЯ АТОМНОЙ ЭНЕРГИИ

РБ-022-01

Введены в действие
с 1 марта 2002 г.

Москва 2001

Настоящее руководство по безопасности содержит рекомендации по определению расчетных характеристик смерчей для территорий размещения и сооружения объектов использования атомной энергии.

Руководство разработано с учетом обобщения опыта оценки смерчеопасности при проведении исследований площадок атомных станций.

Руководство разработано впервые.

Руководство разработано в НТЦ ЯРБ Госатомнадзора России. Руководители разработки: Калиберда И.В., Бугаев Е.Г. В работе над документом участвовал авторский коллектив в составе: Лавров И.М., Погребняк В.К., Силаева Л.Ф., Сорочинский М.А., Фихиева Л.М., Югай Т.З.

Содержание

Список сокращений

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

2. РЕКОМЕНДАЦИИ ПО ЭТАПАМ ОЦЕНКИ СМЕРЧЕОПАСНОСТИ ТЕРРИТОРИИ

3. ПРЕДВАРИТЕЛЬНАЯ ОЦЕНКА СМЕРЧЕОПАСНОСТИ

4. АНАЛИЗ КАТАЛОГА СМЕРЧЕЙ

5. СБОР ДОПОЛНИТЕЛЬНЫХ ДАННЫХ О ПРОХОЖДЕНИИ СМЕРЧЕЙ

6. МОНИТОРИНГ СМЕРЧЕЙ

7. РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ ХАРАКТЕРИСТИК СМЕРЧЕОПАСНОСТИ ТЕРРИТОРИЙ РАЗМЕЩЕНИЯ ОИАЭ С УЧЕТОМ ПОПОЛНЕНИЯ КАТАЛОГА СМЕРЧЕЙ

8. РЕКОМЕНДАЦИИ ПО УЧЕТУ СМЕРЧА ПРИ СООРУЖЕНИИ И ЭКСПЛУАТАЦИИ ОИАЭ

Приложение 1 Схема районирования территории бывшего СССР по смерчеопасности

Приложение 2 (справочное) Распределение зарегистрированных смерчей на территории бывшего СССР

Приложение 3 (справочное) Основные характеристики смерчей для зон повышенной смерчеопасности на территории Российской Федерации и стран СНГ*

Приложение 4 (справочное) КАТАЛОГ СМЕРЧЕЙ НА ТЕРРИТОРИИ БЫВШЕГО СССР*

Приложение 5 (справочное) КАТАЛОГ СМЕРЧЕЙ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ЗА ПЕРИОД 1987 - 2001 гг.*

Приложение 6 (рекомендуемое)ВЕРОЯТНОСТНЫЙ КРИТЕРИЙ ОЦЕНКИ СМЕРЧЕОПАСНОСТИ ТЕРРИТОРИИ РАЗМЕЩЕНИЯ ОИАЭ*

Приложение 7 (рекомендуемое) УСТАНОВЛЕНИЕ СМЕРЧЕОПАСНОСТИ И ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ХАРАКТЕРИСТИК СМЕРЧЕЙ ПРИ ВЫБОРЕ ПЛОЩАДКИ РАЗМЕЩЕНИЯ ОИАЭ*

Приложение 8 (справочное) КЛАССИФИКАЦИЯ ИНТЕНСИВНОСТИ СМЕРЧА ПО F-ШКАЛЕ ФУДЖИТЫ

Приложение 9 (справочное) ДИАПАЗОНЫ ИЗМЕНЕНИЯ ОСНОВНЫХ ХАРАКТЕРИСТИК СМЕРЧЕЙ *

Приложение 10 (справочное) Предельные границы параметров, согласно которым осуществляется классификация по степени опасности *

СПИСОК ИСТОЧНИКОВ ИНФОРМАЦИИ

Список сокращений

АЭП

- ФГУП (федеральное государственное унитарное предприятие) "Атомэнергопроект"

ИГ АН

- Институт географии Академии наук СССР

ЛЭП

- линия электропередачи

МАГАТЭ

- Международное агентство по атомной энергии

ОИАЭ

- объекты использования атомной энергии

ТЭО

- технико-экономическое обоснование

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Вихрь - атмосферное образование с вращательным движением воздуха вокруг вертикальной или наклонной оси.

Выбор площадки - процесс выбора подходящей площадки для ОИАЭ, включая соответствующую оценку и определение критериев, закладываемых в проектные основы.

Зона повышенной смерчеопасности - территория с повышенной вероятностью появления смерчей на единице площади.

Класс интенсивности смерча - универсальная характеристика, определяющая основные динамические параметры смерчевого вихря. Устанавливается по F - шкале Фуджиты на основе количественных и качественных описаний последствий прохождения смерча.

Консервативный подход - подход к проектированию и конструированию, когда для параметров и характеристик, входящих в проектные основы ОИАЭ, принимаются значения и пределы, заведомо приводящие к результатам, имеющим избыточную (большую) степень надежности проектных и конструкторских решений.

Район размещения и сооружения ОИАЭ - территория, включающая площадку АС, на которой проявляются или могут проявиться явления, процессы или события, способные оказать влияние на безопасность АС.

Смерч (торнадо, тромб) - сильный, обладающий большой разрушительной силой маломасштабный атмосферный вихрь диаметром до 1000 м, в котором воздух вращается с большой скоростью (до 100 м/с).

Смерчеопасное событие - прохождение через территорию размещения ОИАЭ смерча, способного вызвать повреждения ОИАЭ с возможными радиационными последствиями.

Смерчеопасный район - территория, на которой вероятность прохождения смерчей через фиксированную точку превышает допустимый предел смерчеопасного события.

Эффективный период наблюдений - интервал времени, в течение которого частота появления смерчей в районе постоянна и совпадает с частотой появления смерчей в течение периода регулярных наблюдений.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящее Руководство по безопасности (РБ) содержит рекомендации как проводить исследования по определению опасности смерчей с целью реализации требований п. 2.1 и раздела 4 федеральных норм и правил а области использования атомной энергии "Учет внешних воздействий природного и техногенного происхождения на ядерно- и радиационно опасные объекты" и пп.1.2 и 3.2.4 федеральных норм и правил в области использования атомной энергии "Размещение атомных станций. Основные критерии и требования по обеспечению безопасности".

1.2. Настоящее РБ устанавливает рекомендации по оценке смерчеопасности территорий размещения и сооружения ОИАЭ, составу расчетных характеристик и методике их определения

1.3. Настоящее РБ содержит рекомендации по этапам получения расчетных параметров смерчей и подходам к выполнению этапов анализа смерчеопасности.

1.4. Назначение настоящего РБ - оценка расчетных параметров смерчей, необходимых для установления нагрузок на здания и сооружения ОИАЭ, важные для безопасности, и разработки технических и организационных мер защиты систем и элементов ОИАЭ, важных для безопасности, в целях обоснования пригодности площадки для размещения, сооружения и эксплуатации ОИАЭ.

1.5. Настоящее РБ не ограничивает право проектно-изыскательских и эксплуатирующих организаций на выбор методики оценки смерчеопасности и определения расчетных параметров смерчей. Примененный ими расчетный метод должен обосновываться в программе работ по определению или уточнению смерчеопасности территории размещения ОИАЭ и в материалах по обоснованию безопасности ОИАЭ.

2. РЕКОМЕНДАЦИИ ПО ЭТАПАМ ОЦЕНКИ СМЕРЧЕОПАСНОСТИ ТЕРРИТОРИИ

2.1. Оценку смерчеопасности территории размещения и сооружения ОИАЭ и расчетных параметров смерчей рекомендуется проводить в четыре этапа:

а) предварительная оценка смерчеопасности;

б) определение смерчеопасности с учетом анализа имеющихся каталогов смерчей;

в) проведение работ с целью сбора дополнительных к каталогу данных о прохождении смерчей в районе размещения и сооружения ОИАЭ и определение расчетных параметров смерчей с учетом дополнительных данных;

г) уточнение смерчеопасности и расчетных параметров смерчей с учетом мониторинга смерчей в рамках мониторинга опасных атмосферных явлений на исследуемой территории размещения и сооружения ОИАЭ.

3. ПРЕДВАРИТЕЛЬНАЯ ОЦЕНКА СМЕРЧЕОПАСНОСТИ

3.1. Предварительная оценка смерчеопасности предполагаемой территории размещения ОИАЭ выполняется на стадии декларации о намерениях строительства.

3.2. Определение расчетных характеристик смерчей в пределах предполагаемой территории размещения ОИАЭ проводится на основе:

- использования схемы районирования территории бывшего СССР по смерчеопасности согласно приложению 1;

- распределения зарегистрированных смерчей на территории бывшего СССР (до 1991 г.) и Российской Федерации и стран СНГ (с 1991 г. по настоящее время) по данным каталога смерчей согласно приложению 2.

3.3. Если район предполагаемого размещения ОИАЭ по схеме приложения 1 относится к зоне повышенной смерчеопасности (А, Б, В) или к смерчеопасному району (с индексами IБ, IВ, IГ, IД, IЕ, IIА, IIБ, III, VВ), то это определяет необходимость учета нагрузок и воздействий от вероятного смерча при проектировании зданий и сооружений ОИАЭ, важных для безопасности, а также разработки технических и организационных мер защиты систем и элементов ОИАЭ, важных для безопасности. Основные характеристики смерчей определяются из таблицы справочного приложения 3.

3.4. На основании анализа схемы приложения 1 для зон повышенной смерчеопасности (А, Б, В) и смерчеопасных районов (с индексами IБ, IВ, IГ, IД, IЕ, IIА, IIБ, III, VВ) по данным справочного приложения 3 определяются предварительные характеристики смерчеопасности:

- годовая вероятность PS возникновения смерчеопасного события в районе предполагаемого размещения ОИАЭ в пределах окружающей площадку объекта территории площадью 1000 км2;

- расчетные характеристики вероятного смерча, включая .

3.5. При рассмотрении варианта размещения ОИАЭ в горном районе (приложение 1) количественная оценка смерчеопасности не проводится, район принимается несмерчеопасным.

3.6. Территория размещения ОИАЭ, расположенная в пределах несмерчеопасного района (с индексами IА, IБ, IVВ, VА, VБ, VГ), принимается безопасной по вероятным воздействиям смерчей.

3.7. Смерчеопасность территории размещения ОИАЭ, расположенной в пределах малоизученного района (с индексом IIB), на данной стадии не определяется. Это производится на последующих стадиях проектирования.

3.8. Для обеспечения консервативной оценки параметров смерчей территории размещения ОИАЭ, расположенной в пограничной зоне двух районов (зон), расчетные характеристики смерчеопасности принимают по данным района (зоны), имеющего более высокую степень смерчеопасности. Шириной пограничной зоны следует считать расчетную длину пути смерча максимального наблюденного в этих районах класса.

4. АНАЛИЗ КАТАЛОГА СМЕРЧЕЙ

4.1. Оценку смерчеопасности территории размещения ОИАЭ и расчетные параметры смерчей на стадии разработки обоснований инвестиций (включая отвод земли под выбранную площадку размещения ОИАЭ) следует проводить с учетом данных каталога смерчей на территории бывшего СССР (приложение 4) и на территории Российской Федерации за период 1987-2001 гг. (приложение 5).

4.2. Распределение зарегистрированных смерчей на территории Российской Федерации и стран СНГ в соответствии с анализом каталога смерчей на территории бывшего СССР по всем выделенным на схеме приложения 1 зонам и районам приводится в таблице приложения 2. При выполнении расчетов для конкретной территории объекта эта таблица должна быть дополнена с учетом выборки данных из каталога смерчей на территории Российской Федерации за период 1987-2001 гг. (приложение 5). С учетом дополнительных данных о прохождении смерчей оценка смерчеопасности территории и расчетные параметры смерчей определяются расчетом в соответствии с рекомендациями раздела 7 настоящего РБ и приложений 6 и 7.

4.3. Территория, расположенная в пределах малоизученного района (с индексом IIВ и VI по схеме приложения 1), может быть принята на этом этапе несмерчеопасной при получении данных об отсутствии

в этом районе смерчей за период, начиная с 1987 г. и кончая 2001 г. (приложение 5), и за последующие годы, не указанные в каталогах, по данным дополнительных исследований. В случае получения дополнительных данных о прохождении смерчей степень смерчеопасности территории должна устанавливаться расчетным путем также в соответствии с рекомендациями раздела 7 настоящего РБ и приложений 6 и 7.

5. СБОР ДОПОЛНИТЕЛЬНЫХ ДАННЫХ О ПРОХОЖДЕНИИ СМЕРЧЕЙ

5.1. Смерчеопасность и параметры смерчей на территории размещения ОИАЭ с учетом дополнительных данных определяются на стадии разработки, согласования и утверждения проектной документации (ТЭО/проекта).

5.2. На этой стадии следует проводить дополнительные изыскания по сбору данных о прохождении смерчей в районе размещения и сооружения ОИАЭ с целью получения уточненного каталога смерчей, определения уточненных характеристик смерчеопасности и параметров смерчей в соответствии с рекомендациями, изложенными в п. 4.2 настоящего РБ.

5.3. Территория размещения ОИАЭ, расположенная в пределах малоизученного района (с индексом IIВ и VI по карте приложения 1), принимается несмерчеопасной при получении данных об отсутствии в этом районе смерчей, начиная с 1987 г. (год составления каталога смерчей - приложение 4) по год проведения дополнительных исследований (с учетом материалов каталога смерчей на территории Российской Федерации за период 1987-2001 гг. (приложение 5). В случае получения дополнительных данных о прохождении смерчей степень смерчеопасности территории должна устанавливаться также расчетом в соответствии с рекомендациями раздела 7 настоящего РБ и приложений 6 и 7.

5.4. Дополнительные изыскания по сбору данных о прохождении смерчей а районе размещения ОИАЭ и уточнение каталога смерчей рекомендуется проводить в пределах границ данной зоны смерчеопасности по схеме приложения 1.

6. МОНИТОРИНГ СМЕРЧЕЙ

6.1. Уточнение смерчеопасности и параметров смерчей с учетом мониторинга смерчей в рамках мониторинга опасных атмосферных явлений на исследуемой территории размещения ОИАЭ осуществляется на стадии составления рабочей документации.

6.2. На стадии составления рабочей документации продолжается сбор данных о последствиях прохождений смерчей в районе размещения ОИАЭ и пополнение каталога смерчей,

6.3. С учетом данных мониторинга смерчей и пополнения каталога смерчей уточняются характеристики смерчеопасности и параметры смерчей путем расчета в соответствии с рекомендациями раздела 7 настоящего РБ и приложений 6 и 7.

6.4. Мониторинг смерчей в районе размещения ОИАЭ также следует проводить в границах данной зоны смерчеопасности по схеме приложения 1

7. РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ ХАРАКТЕРИСТИК СМЕРЧЕОПАСНОСТИ ТЕРРИТОРИЙ РАЗМЕЩЕНИЯ ОИАЭ С УЧЕТОМ ПОПОЛНЕНИЯ КАТАЛОГА СМЕРЧЕЙ

7.1. На основании информации, полученной на этапе дополнительного сбора данных о прохождении смерчей и пополнения каталога смерчей, определяются уточненные расчетные параметры максимального смерча проектной основы.

7.2. Смерчеопасность территории следует оценивать на основе данных об интенсивности смерча, определяемой его классом.

7.3. Класс интенсивности определяет основные динамические параметры смерчевого вихря. Он устанавливается по F-шкале Фуджиты (таблица справочного приложения 8) на основе количественных и качественных описаний последствий прохождения смерча.

7.4. На основании класса интенсивности определяются следующие производные характеристики смерчей:

- максимальная горизонтальная скорость вращательного движения стенки смерча V;

- поступательная скорость движения смерча U;

- длина  и ширина  пути прохождения смерча;

- перепад давления между периферией и центром вращения воронки .

7.5. Диапазоны изменения характеристик  для различных классов интенсивности приведены в таблице справочного приложения 9, основанием которой явилась шкала Фуджиты-Пирсона [3].

7.6. Расчетный класс интенсивности максимального вероятного смерча на территории размещения ОИАЭ определяется в соответствии с рекомендациями приложения 6.

7.7. Расчетные параметры смерчей определяются, исходя из класса его интенсивности, в соответствии с рекомендациями приложения 7.

7.8. Статистические данные о прохождении смерчей над территорией выбранной площадки размещения и сооружения ОИАЭ определяют решение о принятии допустимого предела вероятности возникновения смерчеопасного события . С учетом рекомендаций [1]  следует принимать равным 10-4.

7.9. Расчетные параметры смерчей проектной основы ОИАЭ следует определять с учетом принятого допустимого предела вероятности возникновения (порогового уровня вероятности) смерчеопасного события .

7.10. Смерчеопасность территории размещения ОИАЭ оценивается путем установления годовой вероятности  возникновения смерчеопасного события в районе размещения и сооружения ОИАЭ в пределах окружающей площадку объекта территории площадью 1000 км2.

7.11. Если для района размещения ОИАЭ в пределах окружающей площадку объекта территории площадью 1000 км2, расположенной в зоне с однородными физико-географическими условиями образования смерчей (схема приложения 1), установлена годовая вероятность прохождения смерчей более , то территория является смерчеопасной, что требует определения основных характеристик смерчей.

7.12. При выполнении расчетов следует руководствоваться рекомендациями приложений 6 и 7, таблицами справочных приложений 2, 3, 8 - 10 и данными каталогов смерчей (справочные приложения 4 и 5).

7.13. Выбор подходов, полнота используемой информации, строгость анализа при оценке и учете расчетных характеристик и параметров смерчей определяют ответственность как проектирующей, так и эксплуатирующей организаций. Корректность примененного подхода оценивается в зависимости от конкретного ОИАЭ, размещенного в данных природно-географических условиях.

8. РЕКОМЕНДАЦИИ ПО УЧЕТУ СМЕРЧА ПРИ СООРУЖЕНИИ И ЭКСПЛУАТАЦИИ ОИАЭ

8.1. На этапах разработки проекта ОИАЭ, а также проекта реконструкции ОИАЭ рекомендуется выполнять дополнительные изыскания с целью получения уточненного каталога смерчей (раздел 5). Информацию о результатах дополнительных изысканий следует представлять в Отчете по обоснованию безопасности.

8.2. В случае если информация о смерчеопасности в районе размещения ОИАЭ на основании каталога свидетельствует о значимых событиях, следует выполнять уточняющий расчет параметров смерча для проектных основ. Результаты работ по этому этапу также следует приводить в Отчете по обоснованию безопасности.

8.3. При изменении проектных параметров смерча следует выполнять оценку безопасности ОИАЭ для оценки достаточности проектно-конструкторских решений ОИАЗ и организационно-технических мероприятий на площадке ОИАЭ. Результаты работ по данному этапу следует представлять в "Отчете по обоснованию безопасности".

8.4. Работы, предусмотренные в пп. 8.1, 8.2 и 8.3, целесообразно выполнять периодически для подтверждения защищенности ОИАЭ от воздействий смерчей.

8.5. При сооружении ОИАЭ предусматривается обеспечение смерчестойкости систем и элементов ОИАЭ, важных для безопасности.

8.6. При оценке смерчеопасности территории сооружения ОИАЭ следует учитывать:

- давление ветра, вызываемое прямым воздействием воздушного потока;

- давление, связанное с изменением поля атмосферного давления по мере прохождения смерча;

- ударные силы, вызываемые летящими предметами при прохождении смерча.

8.7. Максимальное расчетное значение ветрового давления при воздействии смерчей следует учитывать в виде векторной суммы максимальной горизонтальной скорости вращательного движения стенки смерча V и поступательной скорости движения смерча U. Определение ветрового давления при воздействии смерча проводится в соответствии с рекомендациями [4, 5].

8.8. Перепад атмосферного давления в зависимости от расстояния (радиуса) r от центра вихря смерча определяется соотношением [4]:

;                                                (1)

;                                                              (2)

где  - максимальная тангенциальная скорость ветра;

 - радиус, соответствующий максимальной скорости вращения воздушного потока;

 - плотность воздуха.

Для закрытых сооружений, где внутреннее давление остается равным атмосферному до прихода смерча, максимальное давление на сооружение в результате перепада давления при r = 0 становится равным

Для полностью открытых сооружений нагрузка от перепада давления принимается равной нулю. Для сооружений с проемами избыточное давление, действующее на наружные стены, определяется с учетом перепада давлений во внутренних помещениях сооружений при прохождении смерча.

8.9. При анализе параметров смерчеопасности территории сооружения ОИАЭ следует учитывать, начиная с 3 класса интенсивности смерча, предметы, переносимые смерчем, в соответствии с рекомендациями МАГАТЭ [3]:

- автомобиль массой 1800 кг;

- 200 мм бронебойный артиллерийский снаряд массой 125 кг;

- сплошная стальная сфера диаметром 2,5 см.

Площадь действия нагрузки принимается равной площади поперечного сечения предмета. Направление движения предмета при соударении с сооружением принимается наиболее неблагоприятным, т.е. перпендикулярным к наружной поверхности сооружения. Место соударения может быть произвольным, т.е. в любой точке на наружной поверхности сооружения.

В качестве ударной скорости при переносе смерчем предметов следует брать 35% максимальной горизонтальной скорости вращательного движения стенки смерча V [3].

Расчетные характеристики  наиболее вероятных летящих предметов при прохождении смерча можно принимать по [6]. Интенсивность нагрузки соударения определяется из отношения к площади F контакта между предметом (телом) и сооружением при соударении .

8.10. Максимальная суммарная нагрузка от смерча оценивается как сумма максимальных воздействий от давления ветра и от удара летящего предмета и половины максимального воздействия от перепада атмосферного давления [4].

Приложение 1

Схема районирования территории бывшего СССР по смерчеопасности

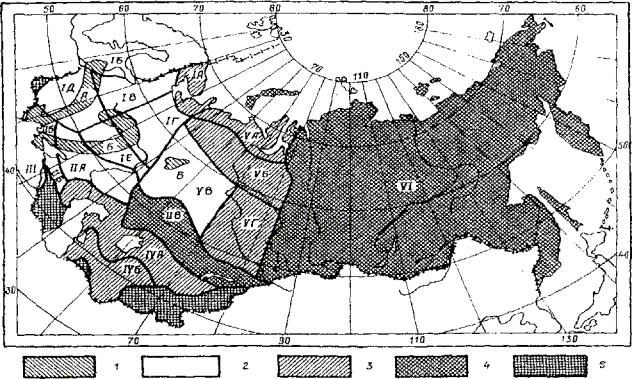

Рис. 1. Схема районирования территории бывшего СССР по смерчеопасности Масштаб 1:50 000 000:

1 - зоны повышенной смерчеопасности; 2 - смерчеопасные районы; 3 - несмерчеопасные районы;

4 - малоизученные районы; 5 - горные районы. Схема приведена из [7]

Приложение 2

(справочное)

Распределение зарегистрированных смерчей на территории бывшего СССР

Район (зона)

А, тыс. км2

Т, лет

a0

Распределение зарегистрированных смерчей по классам

Число зарегистрированных смерчей в районе (зоне)

0

0,5

1

1,5

2

2,5

3

3,5

4

По районам

IА

197

20

4

1

-

-

-

-



-

-

-

1

IБ

60

20

2

2

-

1

-

-





-

-

3

IВ

525

20

2

4

3

4

5

2

-

-

-

-

18

IГ

668

62

1,5

7

-

8

-

9

1

5

1

1

32

IД

700

47

1,5

15

-

26

-

13

-

5

-



59

IЕ

414

45

2

12

-

17

1

1

-

1

-

-

32

IIА

534

26

3

3

-

8

-

7

-

-

-

-

18

IIБ

206

28

1,5

17

-

11

-

2

1

1

-

-

32

IIВ

970

-

-

-

-

-

-

-

-

-

-



0

III

7

34

1,5

17

-

2

-

-

-

-



-

19

IVА

1044

26

4

2

-

_

-

1



-

-

-

3

IVБ

819

26

3

4

-

1

-

-

-

-

-

-

5

VА

510

26

4

2

-

-



-

-

-

-

-

2

VБ

842

30

4

1

-

2

-

1

-

-

-

-

4

VВ

1498

53

3

2

-

13

1

9

-

-

-

-

25

VГ

1047

26

4

1

-

7

-

-

-

-

-

-

8

VI

-

-

-

-

-

-

-

-

-

-

-

-

-

По зонам

А

376

36

1,5

12

3

30

4

13

1

13

-

-

76

Б

494

44

1,5

26



26

1

12

1

8

1

1

76

В

96

32

2

1

-

7

-

3

-

-

-

-

11

*Данные приведены из [7]

Приложение 3

(справочное)

Основные характеристики смерчей для зон повышенной смерчеопасности на территории Российской Федерации и стран СНГ*

Зона повышенной смерчеопасности или смерчеопасный район

** для территории площадью 1000 км2

, м/с

, м/с

, ГПа

А

30

2,58

72

18

64

Б

87

3,58

94

24

109

В

12

1,93

59

1

42

IБ

1,6

0,56

34

8

14

IВ

3,6

1,75

55

14

37

IГ

39

3,69

97

24

115

IД

14

2,75

76

19

70

IЕ

6,6

2,12

62

16

48

IIА

5,6

2,01

60

15

44

IIБ

24

2,71

75

1

69

III

19

1,07

43

11

22

VВ

1,4

1,47

50

12

30

Примечания.

* Данные приведены из [7].

** Формула из [7, 8] приводится здесь с изменением.

Приложение 4

(справочное)

КАТАЛОГ СМЕРЧЕЙ НА ТЕРРИТОРИИ БЫВШЕГО СССР*

№ п/п

Место прохождения смерча

Координаты

Дата

Время

Класс

Длина пути, км

Ширина пути

Источник данных

сев. шир.

вост. долг.

1

Городнянский р-н Черниговской обл.

52

31

04.07.1844

17.30

2

65

50-100

ГМЦ

2

Лепельский р-н Витебской обл.

55

29

18.06.1846

ночь

3

115

80

ГМЦ

3

вблизи г. Вильнюса

55

26

25.04.1859

18.00

2

32

20-100

ГМЦ

4

г. Одесса

46

30

1864

-**

2,5

-

-

ИГ АН

5

Костромская обл.

59

43

06.07.1869

-

1



-

ГМЦ

6

г. Армавир

45

41

1887

-

3

-

-

ИГ АН

7

10 км от г. Полтавы

50

34

1887

-

2

-

-

ИГ АН

8

г. Звенигород

56

37

1888

-

2

-

-

ИГ АН

9

г. Оханск Пермской обл.

58

55

03.07.1895

-

1

-

-

ГМЦ

10

г. Москва

56

37

1900

-

2

-

-

ИГ АН

11

сел. Темновское Свердловской обл.

59

63

01.07.1900

-

1

-



ГМЦ

12

г. Москва

56

37

29.06.1904

18.38

3,5

30

100-300

ГМЦ

13

Коневский р-н Свердловской обл.

59

63

05.07.1906

-

2



-

ГМЦ

14

г. Висим Свердловской обл.

59

60

30.06.1909

-

2

-

-

ГМЦ

15

г. Свердловск

57

61

15.06.1912

-

2

-

-

ГМЦ

16

Бобруйский и др. районы Могилевской обл.

53

29

20.07.1913

17.00

2

9

-

ГМЦ

17

г. Полоцк Витебской обл.

55

29

19.08.1914

17.00-18.00

2

15

30-70

ГМЦ

18

г. Тарту (Эстония)

59

27

10.05.1920

-

1

-

-

ГМЦ

19

г. Ленинград

60

31

15.08.1925

16.02-16.05

0

-

-

ГМЦ

20

г. Серпухов

55

37

12.06.1927

-

1

-

-

ГМЦ

21

г. Осиповичи Могилевской обл.

53

29

12.06.1927

19.30

3

37

100-200

ГМЦ

22

оз. Иссык-Куль

43

78

14.10.1928

13.00

0

-

-

ГМЦ

23

г. Арзамас

55

43

27.05.1932

12.00

0

-

20-40

ГМЦ

24

г. Арзамас

55

43

07.06.1932

15.30

0

3-5

10-15

ГМЦ

25

г. Муром

55

41

07.06.1932

16.30

1

-

-

ГМЦ

26

Чашниковский р-н Витебской обл.

55

30

03.07.1932

17.00

1

17

20-30

ГМЦ

27

Богдановичский р-н Свердловской обл.

57

62

26.05.1935

18.00

1

-

-

ГМЦ

28

Башкирский заповедник

54

55

27.07.1935

13.00

1,5

25

250-1000

ГМЦ

29

Солнцевский р-н Курской обл.

52

37

12.08.1937

-

0

-

-

ГМЦ

30

г. Москва

56

37

1937

-

2

-

-

ИГ АН

31

г. Арзамас

55

43

17.05.1938

17.55

1

10

80-100

ГМЦ

32

г. Нолинск Кировской обл.

58

52

18.05.1938

-

0

-

-

ГМЦ

33

вблизи г. Могилева

54

30

06.06.1945

14.00

1

7



ГМЦ

34

дер. Хомутово Московской обл.

56

37

02.09.1945

-

0

-

-

ГМЦ

35

дер. Валентиновка Московской обл.

56

37

02.09.1945

18.20

3

12-15

50-300

ГМЦ

36

Чашниковский район Витебской обл.

55

30

06.07.1947

14.00

1

10

60

ГМЦ

37

пос. Кодуй Архангельской обл.

63

41

18.08.1949

17.00

1

-

-

ГМЦ

38

Пасвальский и Биржайский районы (Латвия)

56

25

24.04.1950

20.00

1,5

2-4

50-100

ГМЦ

39

г. Молодечно Минской обл.

54

27

09.06.1950

23.00

1

18

100

ГМЦ

40

г. Оргеев (Молдавия)

47

29

04.08.1950

17.00

1

-

-

ГМЦ

41

Давид-Городокский район Брестской обл.

52

27

28.05.1951

22.00

2

52

200-400

ГМЦ

42

Ушачский р-н Витебской обл.

54

29

17.06.1951

17.30

1

18

30-40

ГМЦ

43

г. Сходня Московской обл.

56

37

17.06.1951

17.00

2

10

200

ГМЦ

44

дер. Еремино Гомельской обл.

53

30

17.07.1952

12.00-12.10

1

-

50

ГМЦ

45

Кормянский р-н Гомельской обл.

52

31

31.07.1953

21.05

0

4-6

20-30

ГМЦ

46

г. Ростов Ярославской обл.

58

39

28.08.1953

17.00-17.10

3

5-6

450-550

ГМЦ

47

в Черном море вблизи г. Туапсе

44

40

22.07.1954

-

0

-

-

ГМЦ

48

в Черном море вблизи г. Туапсе

44

40

09.09.1954

16.40

0



-

ГМЦ

49

дер. Козловка и другие пункты Воронежской обл.

51

40

17.06.1955

18.22-20.27

1

-

-

ГМЦ

50

г. Тамбов

53

41

17.06.1955

20.35-23.50

0

-

-

ГМЦ

51

пос. Ижма Коми АССР

66

53

19.06.1955

18.25-18.43

2

-

-

ГМЦ

52

пос. Емца Архангельской обл.

63

40

18.09.1955

13.00-13.20

2

-

-

ГМЦ

53

Червенскмй р-н Минской обл.

53

28

18.08.1956

19.00

1

22

250

ГМЦ

54

г. Нарофоминск Московской обл.

55

37

25.08.1956

16.00-17.00

2

80

200-300

ГМЦ

55

пос. Сергеевка Одесской обл.

46

29

11.09.1956

вечер

1

-

-

ГМЦ

56

на оз. Байкал у мыса Елохин

53

107

15.10.1956

06.00

1

-

-

ГМЦ

57

Починковский р-н Горьковской обл.

57

43

08.06.1957

вечер

0

-

-

ГМЦ

58

г. Челябинск

55

62

03.08.1957

19.45-21.00

2

-

-

ГМЦ

59

сел. Ушаково Курской обл.

52

36

31.07.1957

14.03-14.20

0

-

-

ГМЦ

60

г. Москва

56

37

1957

-

1



-

ИГ АН

61

Гагинский р-н Горьковской обл.

56

44

22.05.1959

-

0

-



ГМЦ

62

г. Кириллов Вологодской обл.

60

38

02.07.1959

14.45-14.50

2

-

-

ГМЦ

63

с. Лобачевка Волынской обл.

51

26

20.05.1960

17.35

0

-

-

ГМЦ

64

г. Пермь

58

56

17.06.1960

14.50-15.35

1

1,5

300-500

ГМЦ

65

дер. Студеная Гута Гомельской обл.

52

30

25.07.1960

18.00

0

6

10

ГМЦ

66

г. Воронеж

52

39

14.08.1961

14.45

1

-

-

ГМЦ

67

г. Нижнедевицк Воронежской обл.

52

38

14.08.1961

14.00-14.15

1

-

-

ГМЦ

68

г. Торбеево Мордовской АССР

54

43

10.05.1962

-

0



-

ГМЦ

69

дер. Хальч Гомельской обл.

52

30

07.09.1962

около 17.00

1

20

70-100

ГМЦ

70

пос. Дейнау Чарджоуской обл.

39

63

25.05.1963

-

0

-

-

ГМЦ

71

сел. Усть-Щугор Коми АССР

64

58

21.06.1963

19.05-19.12

1

-

-

ГМЦ

72

г. Стародуб Брянской обл.

53

33

29.06.1963

18.45-19.45

1

30

50-150

ГМЦ

73

в Каспийском море вблизи о. Шалыга

42

51

04.07.1963

около 16.00

0

-

-

ГМЦ

74

сел. Петрунь (Коми АССР)

67

60

05.07.1963

17.00

0

-

-

ГМЦ

75

г. Ростов-на-Дону, аэропорт

47

40

15.08.1963

13.55-14.00

1

-

-

ГМЦ

76

в Каспийском море вблизи о. Кул алы

45

50

28.08.1963

17.00

0

-

-

ГМЦ

77

в Черном море вблизи г. Туапсе

44

40

11.11.1963

11.05

0



-

ГМЦ

78

г. Приморско-Ахтарск Краснодарско­го края

46

38

08.05.1964

около 17.00

0

-

-

ГМЦ

79

Куменский и др. р-ны Кировской обл., Глазовский и др. р-ны Удмуртской АССР

58

51

28.05.1964

17.00-2100

2

100

300-350

ГМЦ

80

сел. Петрунь Коми АССР

67

60

02.06.1964

14.58-15.02

0

-

-

ГМЦ

81

Несвижский р-н Минской обл.

53

27

16.07.1964

20.00

0

1

20

ГМЦ

82

в Таганрогском заливе Азовского моря

47

38

05.08.1964

09.15-09.30

0

-

-

ГМЦ

83

на оз. Байкал мыс Антюха

53

107

04.09.1964

-

0

-

-

ГМЦ

84

Кильмезский р-н Кировской обл.

57

51

2.105.1965

16.00-18.00

1

30

200-300

ГМЦ

85

дер. Притыки Гомельской обл.

52

30

30.05.1965

-

0

-

100

ГМЦ

86

Фаленский и др. р-ны Кировской обл.

58

51

31.05.1965

17.00-18.00

2

25

50-100

ГМЦ

87

сел. Нарзань Сев.- Осетинской АССР

43

44

31.05.1965

13.40-13.45

0

-

-

ГМЦ

88

г. Ст. Оскол Белгородской обл.

51

38

03.06.1965

14.50-15.15

0

-

-

ГМЦ

89

сел. Б. Феиино Белгородской обл.

51

37

03.06.1965

15.20-15.43

1

-

-

ГМЦ

90

сел. Весляны Коми АССР

62

51

07.06.1965

12.40-13.00

1

-

-

ГМЦ

91

г. Северодвинск

65

40

11.06.1965

16.20-16.30

0

-

-

ГМЦ



сел. Линда Горьковской обл.

57

44

03.07.1965

19.00-19.03

2

6-8

200-250

ГМЦ

93

сел. Ишунь Крымской обл.

45

33

06.07.1965

-

0

-

-

ГМЦ

94

г. Алексеевка Белгородской обл.

51

38

27.07.1965

14.05-14.20

0

-

-

ГМЦ

95

г. Воронеж

52

39

27.07.1965

15.07-15.40

0

-

-

ГМЦ

96

пос. Дарган-Ата Чарджоуской обл.

42

63

22.08.1965

-

0

-

-

ГМЦ

97

г. Таганрог

47

39

01.09.1965

12.00

2

-

-

ГМЦ

98

г. Кумены Кировской обл.

59

50

1965



1

-

-

ИГ АН

99

Ярский_р_-н Удмуртской АССР

57

52

1965

-

1

-

-

ИГ АН

100

дер. Мозолевщина Минской обл.

53

28

28.05.1966

13.00

1

-

300

ГМЦ

101

пос. Усть-Уса Коми АССР

66

56

29.05.1966

16.55-17.00

1

-

-

ГМЦ

102

сел. Ивановка Херсонской обл.

46

34

05.06.1966

около 15.00

0

-

-

ГМЦ

103

г. Приморско-Ахтарск Краснодарско­го края

46

38

11.06.1966

-

1

-

-

ГМЦ

104

г. Крымск Краснодарского края

45

38

20.06.1966

15.00-16.00

1

-

-

ГМЦ

105

сел. Загатиевка Донецкой обл.

49

38

20.06.1966

15.00-16.00

1

-

-

ГМЦ

106

сел. Ленино Крымской обл.

45

36

19.09.1966

14.00

0

-

-

ГМЦ

107

пос. Дарган-Ата Чарджоуской обл.

42

63

20.04.1967

-

1

-

-

ГМЦ

108

Хаузханское "море", Чарджоуская обл.

38

62

02.05.1967

-

0



-

ГМЦ

109

Крупский р-н Минской обл.

54

30

23.05.1967

17.00-17.08

2

10

-

ГМЦ

110

сел. Панкрушиха Алтайского края

54

81

15.08.1967

1100-12.00

1

-

-

ГМЦ

111

в Азовском море у г. Тамани

45

37

21.08.1967

15.00-16.00

0

-

-

ГМЦ

112

г. Медининкай (Литва)

55

24

2109.1967

17.00

1,5

18-20

30-60

ГМЦ

113

хут. Малый Збойск Гродненской обл.

53

26

21.09.1967

18.00

1

12

30-60

ГМЦ

114

пос. Уват Омской обл.

58

70

17.07.1968

17.45

1

-

-

ГМЦ

115

дер. Бол. Бортники Могилевской обл.

53

31

29.07.1968

15.30

2

-

-

ГМЦ

116

вблизи г. Геленджика

44

39

11.08.1968

15.30

0

-

-

ГМЦ

117

дер. Оброшино Львовской обл.

50

24

28.08.1968

17.15

0

-

-

ГМЦ

118

г. Бирштонас (Литва)

54

24

08.09.1968

17.00

0



10-50



119

дер. Замошье и др. Минской обл.

53

28

13.05.1969

15.40-15.45

2

4

300-400

ГМЦ

120

пос. Ананицы Минской обл.

53

28

15.05.1969

2100-22.00

1

-

100-200

ГМЦ

121

пос. Чаршангз Чарджоуской обл.

38

67

17.05.1969

-

0

-

-

ГМЦ

122

дер. Городея Минской обл.

53

27

31.05.1969

13.00

1

-

60-70

ГМЦ

123

Узденский р-н Минской обл.

53

28

31.05.1969

15.00-16.00

2

-

200-500

ГМЦ

124

Светлогорский р-н Гомельской обл.

52

30

31.05.1969

16.00-16.15

2

-

150-300

ГМЦ

125

Ляховичский р-н Брестской обл.

53

27

31.05.1969

16.00-16.10

2

-

150-250

ГМЦ

126

г. Малмыж Кировской обл.

57

51

20.07.1969

15.00-15.04

1

2

100

ГМЦ

127

в Черном море у г. Геленджика

44

39

04.08.1969

06.15

0

-

-

ГМЦ

128

в Черном море у г, Туапсе

44

40

04.07.1969

09.00

0

-

-

ГМЦ

129

в Черном море у пос. Лоо

44

40

04.08.1969

10.00-1100

0

-

-

ГМЦ

130

в Черном море у пос. Вардане

44

40

04.08.1969

10.00-1100

0

-

-

ГМЦ

131

в Черном море у пос. Якорная Щель

44

40

04.08.1969

10.00-1100

0

-

-

ГМЦ

132

в Черном море у пос. Джугба

44

40

04.08.1969

10.00-1100

0

-

-

ГМЦ

133

пос. Караща и пос. Кагарлык Киевской обл.

50

31

18.08.1969

20.00

3

-

150-400

ГМЦ

134

дер. Граново Черкасской обл.

49

32

18.08.1969

17.00

3

-

200-600

ГМЦ

135

г. Омск

53

74

28.08.1969

15.00

1

-

-

ГМЦ

136

в Черном море у г. Геленджик

44

39

19.10.1969

ночь

0

-

-

ГМЦ

137

дер. Чабанка Одесской обл.

46

29

05.05.1970

20.30

2

-

-

ГМЦ

138

сел. Кыштовка Новосибирской обл.

56

77

23.06.1970

16.20-16.40

1

-

-

ГМЦ

139

г. Липецк

52

40

06.07.1970

12.10-13.17

1

100

-

ГМЦ

140

сел. Петровское Тамбовской обл.

53

41

06.07.1970

13.10-13.30

1

-

-

ГМЦ

141

сел. Пудовкино Тамбовской обл.

52

40

06.07.1970

14.20-15.00

1

-

-

ГМЦ

142

г. Тамбов

53

41

06.07.1970

14.43-17.20

1

-

-

ГМЦ

143

сел. Пересыпкино Тамбовской обл.

53

42

06.07.1970

15.00-16.00

1

-

-

ГМЦ

144

г. Кирсанов Тамбовской обл.

53

42

06.07.1970

16.00-16.30

1

-

-

ГМЦ

145

г. Щигры Курской обл.

52

37

19.07.1970

14.53-15.10

1

-

-

ГМЦ

146

Пасвальский и Биржайский р-ны (Латвия)

56

25

15.07.1970

04.00-05.00

0,5

5-10

20-50

ГМЦ

147

сел. Бакалы Башкирской АССР

55

54

18.08.1970

17.00

1

6

100

ГМЦ

148

дер. Бехтеры Херсонской обл.

46

33

06.09.1970

15.00

0

-

-

ГМЦ

149

сел. Венгерово Новосибирской обл.

56

77

17.05.1971

14.00-14.15

1

-

-

ГМЦ

150

сел. Меньшиково Новосибирской обл.

55

80

17.05.1971

16.30-16.45

1

-

-

ГМЦ

151

дер. Каменка Черкасской обл.

49

31

02.07.1971

15.30

2

-

-

ГМЦ

152

дер. Сокольники Харьковской обл.

50

36

02.07.1971

19.52-19.57

2

-

-

ГМЦ

153

станица Старолинская Краснодар­ского края

46

39

02.07.1971

18.30-18.50

1

-

-

ГМЦ

154

г. Сыктывкар

62

51

26.07.1971

20.40-20.41

0

-

-

ГМЦ

155

г. Тюбук Челябинской обл.

56

62

27.07.1971

19.00-19.10

2

10

200-600

ГМЦ

156

г. Белый Калининской обл.

56

32

03.08.1971

18.30

0

-

-

ГМЦ

157

Зерноградский р-н Ростовской обл.

46

40

26.08.1971

16.00-16.05

2

-

-

ГМЦ

158

г. Николаев

46

31

21.07.1972

18.07-18.10

0

-



ГМЦ

159

г. Одесса

46

29

12.08.1972

18.10-18.20

0

-

-

ГМЦ

160

сел. Лекушонское Архангельской обл.

65

45

11.08.1972

17.25-17.30

0

-

-

ГМЦ

161

в Черном море у г. Сочи

43

40

05.09.1972

10.35

0

-

-

ГМЦ

162

в Черном море у г. Сочи

43

40

03.09.1972

12.50-13.30

0

-

-

ГМЦ

163

в Черном море у пос. Лазаревское

43

40

08.09.1972

14.20-14.25

0

-

-

ГМЦ

164

в Черном море у г. Туапсе

44

40

11.09.1972

23.00

0

-

-

ГМЦ

165

сел. Пеньки Новосибирской обл.

55

80

14.07.1973

15.38-16.04

1

-

-

ГМЦ

166

г. Ровно

51

26

20.08.1973

14.15-14.17

0

-

-

ГМЦ

167

г. Прилуки Черниговской обл.

51

32

10.09.1973

14.30-14.35

0

-

-

ГМЦ

168

г. Маневичи Волынской обл.

52

26

08.06.1974

13.22-13.24

-

-

-

ГМЦ

169

Городокский р-н Витебской обл.

55

30

28.06.1974

16.05-16.11

1

15-17

200-500

ГМЦ

170

г. Карталы Челябинской обл.

53

61

30.06.1974

13.42-13.57

1

1,5

300

ГМЦ

171

г. Харьков

50

36

01.07.1974

19.48

1

-

-

ГМЦ

172

сел. Дальние Пески Белгородской обл.

51

38

01.07.1974

20.30-22.00

0

-

-

ГМЦ

173

г. Каховка Херсонской обл.

46

33

16.07.1974

13.40-13.44

0

-

-

ГМЦ

174

г. Горький

56

44

03.07.1974

17.00-17.15

3

8-9

100-300

ГМЦ

175

г. Мелитополь Запорожской обл.

46

35

16.07.1974

15.46-15.58

0

-

-

ГМЦ

176

г. Ворошиловград

49

40

23.07.1974

15.15

0

-

-

ГМЦ

177

в Куршском заливе Балтийского моря

55

21

26.08.1974

18.00

0

-

-

ГМЦ

178

г. Мелитополь Запорожской обл.

46

35

27.05.1975

12.55-13.04

0

-

-

ГМЦ

179

г. Сумы

51

34

03.06.1975

04.53-04.55

0

-

-

ГМЦ

180

г. Запорожье

48

35

03.06.1975

09.00-10.??

0



-

ГМЦ

181

дер. Погорелово Новгородской обл.

59

32

05.06.1975

21.30

0

-

-

ГМЦ

182

г. Богучар Воронежской обл.

50

41

06.06.1975

18.40-19.00

1

-

-

ГМЦ

183

г. Первомайск Николаевской обл.

48

30

07.06.1975

17.35-16.37

1

-

-

ГМЦ

184

г. Бориспав Львовской обл.

49

26

20.06.1975

20.00

0

-

-

ГМЦ

185

г. Умань Черкасской обл.

49

30

07.06.1975

14.20

1

-

-

ГМЦ

186

Слуцкий р-н Минской обл.

53

28

17.06.1975

18.00-18.20

0

-

-

ГМЦ

187

сел. Бехтеры Херсонской обл.

46

33

01.07.1975

15.15-15.26

0

-

-

ГМЦ

188

сел. Бехтеры Херсонской обл.

46

33

01.07.1975

16.20-16.23

0

-

-

ГМЦ

189

г. Кишинев (Молдавия)

47

29

01.07.1975

17.00

1

-

-

ГМЦ

190

г. Бердянск Запорожской обл.

47

37

05.07.1975

13,58

0

-

-

ГМЦ

191

Каневский р-н Краснодарского края

46

39

08.07.1975

17.05-17.20

2

-

-

ГМЦ

192

оз. Лендорское (Карелия)

63

31

24.09.1975

17.30-17.38

0

-

-

ГМЦ

193

г. Сочи

43

40

1975



1

-

-

ИГ АН

194

Оргеевский р-н (Молдавия)

48

28

27.04.1976

14.30

1

-

-

ГМЦ

195

вблизи г, Ниды в Балтийском море

56

21

26.08.1976

08,35-11.12

0

-

-

ГМЦ

196

г. Геническ Херсонской обл.

44

34

24.10.1976

17.00

0

-

-

ГМЦ

197

Тракайский р-н (Литва)

54

25

02.08.1977

19,00

0

5

10-30

ГМЦ

198

г. Ялта

44

34

22.06.1978

13.02-13,15

0

-

-

ГМЦ

199

сел. Савино Пермской обл

58

56

02.08.1978

14.15

1



-

ГМЦ

200

Железнодорожный р-н Калининградской обл.

55

21

17.08.1978

16.30-16.35

1

-

-

ГМЦ

201

Кедайнский р-н (Литва)

55

24

30,08.1978

18.30

0,5

-

-

ГМЦ

202

с. Шангалы Архангельской обл.

61

43

21.08.1978

16.50-17.00

1



-

ГМЦ

203

Кедайнский р-н (Литва)

56

24

30.08.1978

20.30

ОЬ

2

20-100

ГМЦ

204

г. Мичуринск Тамбовской обл.

53

41

23.07.1979

18.00-18.20

1

-

-

ГМЦ

205

Рогачевский р-н Гомельской обл.

54

30

05.08.1979

14.15-14.28

1

-

-

ГМЦ

206

г. Евпатория

45

33

17.08.1979

14.40-14.25

0

-

-

ГМЦ

207

г. Новгород-Волынский Житомирской обл.

50

27

02.06.1980

15.20

1

-

-

ГМЦ

208

г. Орехов Запорожской обл.

48

36

02.06.1980

15.30

2

-

-

ГМЦ

209

г. Вольнянск Запорожской обл.

48

36

02.06.1980

17.00

2

-

-

ГМЦ

210

г. СинельниковоДнепропетровской обл.

48

36

02.06.1980

17.50

2

-

-

ГМЦ

211

Слободзейский и Каушанский р-ны (Молдавия)

46

33

26.06.1980

вечер

1

-

-

ГМЦ

212

г. Зилайскис (Латвия)

57

26

10.07.1980

18.00

1

-

-

ГМЦ

213

г. Ширвинтос (Литва)

55

25

29.05 1981

16.30

2

6

20-300

ГМЦ

214

юго-восток Латвии

56

27

05.06.1981

18.00

1

-

-

ГМЦ

215

Темрюкский р-н Краснодарского края

45

38

01.07.1981

14.10

1

-

-

ГМЦ

216

Швенченский р-н (Литва)

55

26

21.07.1981

15,00-16.00

1,5

50

10-200

ГМЦ

217

Сморганский и Новогрудненский р-ны Гродненской обл.

53

26

21.07.1981

16.00-16.05

0

-

-

ГМЦ

218

Солнечногорский р-н Московской обл.

56

37

21.07.1981

16.15

0

2-3

50-100

ГМЦ

219

г. Павловск Воронежской обл.

51

40

01.08.1981

11.27-11.55

0

-

-

ГМЦ

220

Воронежская обл., заповедник

52

41

1981

-

1

-



ИГ АН

221

г. Бирштонас (Литва)

54

24

06,06.1982

16.10-16.20

1

-

10-100

ГМЦ

222

г. Мценск Орловской обл.

54

36

07,08.1982

14.25-14.35

0

-

-

ГМЦ

223

г. Сосновка Кировской обл.

56

51

20.07.1982

17.00

2

8

-

ГМЦ

224

Шальчининкский р-н (Латвия)

54

25

14.08.1982

16.00-17.00

1

6

20-200

ГМЦ

225

Новогрудненский р-н Гродненской обл.

53

26

14,08.1982

17.00-17.05

1

-

-

ГМЦ

226

г. Алатырь (Чувашия)

55

46

1982

-

2

-

-

ГМЦ

227

г. Купишкис (Литва)

56

25

12.05.1983

16.30-16.45

1,5

6

50

ГМЦ

228

г. Ворошиловград

48

39

19.06.1983

13.30

1

-

-

ГМЦ

229

оз. Байкал

53

107

02.08.1983

04.00

1

-

-

ГМЦ

230

в Черном море у г. Анапа

45

38

26.08.1983

07.40

1



350

ГМЦ

231

Биржайский р-н (Литва)

55

25

08.09.1983

19.00

1,5

6

50-200

ГМЦ

232

дер. Клепинино Крымской обл.

45

34

10.10.1983

11,00

1

-

-

ГМЦ

233

дер. Калиновка Винницкой обл.

49

29

14.05.1984

16.00

1

-

-

ГМЦ

234

сел. Красная Гора Брянской обл.

53

32

16.05.1984

19.45-19.55

1

-

-

ГМЦ

235

Каларашский р-н (Молдавия)

47

28

22.05.1984

вечер

1

-

10-15

ГМЦ

236

Шереметьево, Московская обл.

56

37

09.06.1984

13.09

1

10

50-100

ГМЦ

237

дер. Волосово Калининской обл.

57

34

09.06.1984

15.00-16.00

0

-

-

ГМЦ

238

дер. Голубково Ярославской обл

58

38

09.06.1984

15.00-17.00

3

100

300-600

ГМЦ

239

г. Иваново

57

41

09.06.1984

16.05

4

160

300-800

ГМЦ

240

г. Москва

56

37

12.06.1984

22.00

0

-

10-200

ГМЦ

241

Зарайский р-н Московской обл.

55

38

26.06.1984

16.00

1

-

50-100

ГМЦ

242

г. Ковель Волынской обл.

51

25

14.07.1984

16.00

1

-

-

ГМЦ

243

г. Саранск

54

45

1984

-

1



-

ИГ АН

244

г. Алатырь (Чувашия)

55

46

1984

-





-

ИГ АН

245

юго-восток Архангельской обл.

61

46

1984

-

1

-

-

ИГ АН

246

г. Горький

56

44

1984

-

1

-

-

ИГ АН

247

восток Ивановской обл.

57

43

1984

-

3

-

-

ИГ АН

248

Костромская обл.

58

41

1984

-

2,5

-

-

ИГ АН

249

Ярославская обл.

58

39

1984

-

2

-

-

ИГ АН

250

Вильнюсский р-н (Литва)

54

26

10.05.1985

19.50-20.20

2

14

50-500

ГМЦ

251

Синельниковский р-н Днепропетровской обл.

48

35

30.05.1985

16.30

1

20

-

ГМЦ

252

г. Днепропетровск

48

35

30.05.1985

17.30

1

-

-

ГМЦ

253

г. Киев

51

30

30.05.1985

20 35-20.47

1

-

30-50

ГМЦ

254

г. Киев

51

30

30.05.1985

21.10-21.15

1

-

30-50

ГМЦ

255

сел. Тамбовка Астраханской обл.

40

46

20.06.1985

23.30

2

-

-

ГМЦ

256

г. Лиепая (Латвия)

57

21

26.06.1985

17.00-18.00

1

-

-

ГМЦ

257

г. Данилов Липецкой обл.

53

39

10.07.1985

15.15-15.25

1

-

-

ГМЦ

258

в Черном море у р. Хобзы

44

40

21.08.1985

05.00

0

-

50

ГМЦ

259

в Черном море у пос. Дагомыс

44

40

21.08.1985

06.00

0

-

30

ГМЦ

260

г Морозовск Ростовской обл.

40

42

06.09.1985

17.00-17.50

1



40

ГМЦ

262

г. Белинский Пензенской обл.

53

43

21.08.1986

14.00-16,00

1,5

100

150-300

ГМЦ

263

Читинская обл.

53

110

09.08.1988

-

1,5

-

-

АЭП

264

г. Туапсе

44

40

10.08.1988



0

-

-

АЭП

Примечания.

* Данные приведены из [7].

** Прочерк означает отсутствие данных

Приложение 5

(справочное)

КАТАЛОГ СМЕРЧЕЙ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ЗА ПЕРИОД 1987 - 2001 гг.*

№ п/п.

Место прохождения смерча

Координаты (сев. шир./вост. долг.

Дата

Время (московск.)

Класс

Длина пути, км

Ширина пути, м

Примечание

1

Краснодарский край, г. Туапсе

44°06/31°04

28.02.1987 г.

-

0

**

-

Над морем

2

Омская обл., Русскополянский р-н, ст. Русская Поляна, совхоз им. Калинина

53°47/75°53

10.07.1987 г.

16.00

1

-

-

Повреждены постройки, ЛЭП, линии связи, повалены деревья. Разрушены фермы, жилые дома.

3

Саратовская обл., Саратовский р-н, сел. Липовка

-

28.07.1987 г.

16.20-16.30

1

5

40

Повреждение строений, повал деревьев. Разрушен дом, поврежден телятник.

4

Ростовская обл., Таганрогский залив, р-н Маргаритовка

47°08/37°50

03.08.1987 г.

20.05-20.15

0

-

-

В 2 км от берега над заливом.

5

Омская обл., Таврический р-н

54°42/73°05

06.08.1987 г.

17.00-18.00

1(1,5)

-

-

Повалены и вырваны с корнем деревья, железобетонные опоры ЛЭП, повреждены строения, сорваны крыши.

6

Иркутская обл., Братский р-н, сел. Ключи-Булак

-

14.08.1987 г.

13.00-13.10

1

-

-

Повреждены ЛЭП, строения.

7

Приморский край, Пограничный р-н, сел. Бойкое (р-н р. Байкал)

44°24/131°23

28.08.1987 г.

11.15-11.21 (15.00-15.06)

1

0,9

15

Повреждение домов, ферм, повал деревьев.

8

Ярославская обл., Любимский р-н, сел. Закобякино

-

29.08.1987 г.

-

1

-

-

Снесены крыши 25 домов.

9

Краснодарский край, г. Туапсе

44°06/39°04

16.09.1987 г.

14.55-15.00

0

-

-

Над морем.

10

Еврейская авт. обл., г. Биробиджан

-

20.09.1987 г.

16.00-16.07

1

9

3000

Повреждение домов, повал деревьев.

11

Омская обл., Любимский р-н

-

27.09.1987 г.



1,5

-

-

Повреждены 29 домов, ЛЭП, повалено 60 опор, останавливалось движение ж/д транспорта.

12

Пермская обл., сел. Оханск

-

31.05.1988 г.

13.00-13.07

1,5

25

600

Повреждение домов, ЛЭП, массовый повал деревьев

13

Красноярский край, ж/д ст. Ирма (ст. Ирша)

55°55/94°47

01.06.1988 г.

9.30(14.00)

1 (2,5)

-

-

Прошел вдоль ж/д пути. Опрокинуты товарный поезд, 2 вагона, сброшен контейнер.

14

Краснодарский край, г. Новороссийск

44°43/37°52

2,06.1988 г.

13.50-14.05

0

-

-

-

15

Вблизи г. Новороссийска, в море

-

20.06.1988 г.

15.00

0

-

-

-

16

Краснодарский край, г. Адлер, р. Херота

43°26/39°54

25.06.1988 г.

9.00(16.00)

1

-

-

Выход на сушу в устье реки, оползни, подтопление хлебокомбината, дорог, подвалов (повреждение домов, ЛЭП, линий связи, остановка движения поездов).

17

Горьковская обл., вблизи г. Н. Новгорода

-

08,07.1988 г.

17.00

1

-

-

Повреждение самолетов на аэродроме.

18

Ростовская обл., Багаевский р-н, пос. Багаевский

-

22.07,1988 г.

07.00-07.10

1

-

-

Снесены крыши домов, повреждены ЛЭП, линии связи, повалены деревья. Погиб 1 чел.

19

Краснодарский край, пос. Джугба, в море

-

23.07.1988 г.

17.00

0

-

-

-

20

Читинская обл., Миллинский р-н

-

31.07.1988 г.

16.00

15

-

-

Повреждены дома, ЛЭП, связь, повалены деревья.

21

Московская обл., Пушкинский р-н, пос. Клязьма

-

04.08.1988 г.

17.00

0

-

-

Повреждены ЛЭП, линии связи, поломаны деревья.

22

Краснодарский край, г. Туапсе

44°06/39°04

11.08.1988 г.

16.00

0(1)

-

-

Подтопление домов. Вышел на сушу в устье реки, паводком разрушен мост на автотрассе.

23

Краснодарский край, г. Туапсе, в море

44°06/39°04

28(29).08. 1988 г.

1100-13.00

0

-

-

Серия смерчей над морем, продолжительность существования 2-3 мин.

24

Читинская область, Александро-Заводский р-н

50°56/117°56

3107.1988 г.

16.00

1

-

-

Повал леса, повреждение построек.

25

Краснодарский край, пос. Дагомыс

43°36/39°43

07.07.1989 г.

13.00-13.02

0

-

-

Разрушение домов, подтопление дорог.

26

Саратовская обл., пос. Лысые (Лисьи) горы

-

18.07.1989 г.

10.00-10.05

0(1)

-

-

Повреждение домов, ЛЭП, линий связи.

27

Нижегородская обл. Пильневский и Гагаринский р-ны

55°42/46°14

18.05.1990 г.

17.00-18.00

1

-

-

Верховой смерч, пострадали только высокие здания и сооружения. Массовое повреждение ЛЭП, линий связи. Разрушение построек. Повал деревьев.

28

Марийская р-ка, пос. Карлыган

-

17.06.1990 г.

14.00

1

-

-

Снесены крыши домов, нарушена линия связи, повреждены ЛЭП.

29

Пермская обл., сел. Большая Сосновка

-

18.06.1990 г.

18.00

1

-

-

Разрушение построек, повреждение ЛЭП, линий связи.

30

Ростовская обл., Богаевский р-н

47°14/40°48

22.06.1990 г.

16.00-16.10

1

-

-

Повреждены ЛЭП, линии связи, 52 дома, посевы, повалены деревья, бетонные столбы.

31

Марийская р-ка, г. Йошкар-Ола

-

14.08.1990 г

19.00-19.20

2,5

-

-

Разрушены дома, повреждены ЛЭП, линии связи.

32

Ярославская обл., г. Рыбинск, Рыбинский и Тутаев-ский р-ны

58°06/38°41

20.05.1991 г.

14.00-15.00

1

1

400

Повалены деревья, столбы, сорваны крыши, разрушены деревянные постройки, повалено несколько электрических и телефонных деревянных опор, 9 человек получили легкие травмы. Скорость ветра 25-30 м/с.

33

Нижегородская обл., Сергачский р-н

55°31/45°27

22.05.1991 г.

-

0-1 (1)

-

50-75

Два смерча параллельно двигались с юга на север на расстоянии 400-600 м. Снесены шиферные и железные крыши, повалены деревья более чем в 10 деревнях. Скорость ветра 30 м/с.

34

Новосибирская обл., пос. Пионер Кемеровского р-на

-

17.06.1991 г.

13.05-13.08

2(0,5)

1,5

500-600

Повреждено 36 домов (2 дома не подлежат восстановлению), снесены крыши, побиты окна, сломаны деревья.

35

Омская обл., сел. Саргатка

-

16.06.1991 г.

11.00-11.20

0

-

-

-

36

Алтайский край, р-н ст. Бийск-Зональная

52°38/84°56

29.06.1991 г.

16.30-16.55

1

-

-

Разрушены строения, снесены крыши, повалены деревья, столбы, порваны ЛЭП.

37

Челябинская обл., оз. Узункуль

55° 15/61° 33

15,07.1991 г.

Около 15.00

1(2)

-

-

Разрушена база отдыха, сорваны крыши, вырваны рамы и двери летних домиков, один домик перенесен на 4 м, 2 металлических склада с имуществом перенесены на 25 м, разбиты лодки. Водяной столб высотой 20 м обрушился на коллективный сад, разрушил дорогу, частично дома рядом с базой отдыха. Нарушена телефонная связь. Разрушена железная дорога.

38

Краснодарский край, р-н г. Сочи, долина рек Мацеста и Бзугу

43°34/39°42

24.07.1991 г.

01.00-02.00

2(0,5)

-

-

Вышел с моря, в реках уровень поднялся на 5 м, большие разрушения, погибли 5 человек. Повреждение домов, ЛЭП, линий связи. Прекращение движения поездов.

39

Р-ка Татарстан, р-н и сел. Аскубаево

54°59/50°47

24.07.1991 г.

15.45-16.00

1 (0,5)

-

30

Погибли 4 человека. Повреждение ЛЭП, домов, линий связи и др.

40

Краснодарский край, г. Сочи

24.07.1991г.

21.00

0,5

-

-

-

Повреждение домов, ЛЭП, повал деревьев, 5 человек погибли.

41

Краснодарский край,  р-н г. Сочи, пос. Лазаревское

43°34/39°45

1.08.1991 г.

05.00-06.00

1

-



Смыты мосты, затоплены первые этажи, есть человеческие жертвы.

42

Краснодарский край, р-н г. Сочи, пос. Дагомыс

43°36/39°43

1.08.1991 г.

12.20-13.06

1

-

-

Смыты 7 автомостов, есть человеческие жертвы.

43

Краснодарский край, г. Туапсе

-

1.08.1991 г.

-

1,5

-

-

Погибли 38 человек. Повреждены дома, ЛЭП, линии связи.

44

Краснодарский край, пос. Джугба

44°19/38°43

5.08.1991 г.

12.05

0

-

-

С моря ушел в горы.

45

Тверская обл. Пеновский р-н, дер. Косинский Бор

56°54/32°54

12.08.1991 г.

16.00-16.02

1 (2,5)

-

-

Погибли 3 человека, ране­ны 17 (туристы). Повалено множество деревьев.

46

Омская обл., Чержакский (Мурманский) р-н

54°26/77°10

10.08.1991 г.

15.00

1

6

-

Снесены крыши, повалены деревья, столбы. Повреждение ЛЭП, линий связи.

47

Вблизи г. Омска

-

13.08.1991 г.

-

1

3

30

Повалены опоры ЛЭП, линии связи, многие деревья.

48

Краснодарский край, пос. Джугба

44°19/38°43

21.09.1991 г.

11.05

0

-

-

Над морем.

49

Краснодарский край, вблизи г. Туапсе

44°06/31°04

23.04.1992 г.

09.20-09.30

0

-

-

Над морем.

50

Московская обл., Талдомский р-н, совхоз Талдом

56°41/37°13

17.06.1992 г.

-

1

-

-

Крыши и стены домов смещены, повалены деревья.

51

Краснодарский край, р-н г. Сочи

43°34/39°46

9.7.1992 г.

08.55-09.15

0

-

-

Над морем.

52

Тверская обл., Пеновский р-н

56°54/32°56

4.08.1992 г.

-

1

-

-

Повал леса, человеческие жертвы.

53

Тверская обл., Калининский р-н

56°54/35°52

4.08.1992 г.

-

2

-

-

Разрушены дома, склады, телятник.

54

Свердловская обл., г. Серов

59°35/60°35

5.06.1993 г.

-

1

-

-

Повреждены стекла, крыши, ЛЭП и линии связи.

55

Самарская обл., райцентр Привол-жье

51°21/46°04

24.06.1993 г.

19.30-19.45

1

4-5

7-10

Смерч прошел узкой полосой. Разрушены крыши домов, сломаны деревья. Повреждение ЛЭП.

56

Пермская обл., пос. Большая Сосьва, дер. Левшино

57°10/54°14

26.06.1993 г.

-

1

-

100

Повреждены и снесены крыши, сломаны и вывернуты деревья.

57

Пермская обл., дер. Медведков-Левино, пос. Большая Сосьва

-

29.06.1993 г.

16.00-16.10

1,5



100

Повреждено 70 домов, 3 человека ранены.

58

Московская обл., Егорьевский р-н, Каширский р-н, пос, Никулино, пос. Рублевское, пос. Знаменское

45°48/38°08

24.07.1993 г.

09.00-09.04

1(2)

-

500-800

Поломаны деревья, оборваны ЛЭП, повреждена кровля. Повреждение ЛЭП и линий связи.

59

Тверская обл.

-

17.08.1993 г.

-

1,5

-

-

Повалены деревья, повреждены ЛЭП.

60

Калмыкия

-

27.08 1993 г.

-

0,5

-

-

Повреждение строений, ЛЭП.

61

Свердловская обл., г. Серов

-

05.06.1994 г.

12.00-12.04

1

-

-

Сорвано 60 крыш, повалены деревья, повреждены ЛЭП, линии связи.

62

Кировская обл., Нолинский р-н, дер. Перевоз

-

08.06.1994 г.

18.00

1

-

-

Сорваны крыши, обрывы ЛЭП, линий связи.

63

Астраханская обл., Камызянекий р-н, сел. Каралат

46°06/48°24

13.06.1994 г.

18.00

0(2)

-

-

Разрушены кошары.

64

Московская обл., г. Павлов Посад

55°45/38°42

14.06(07). 1994 г.

18.00

1

-

-

Разрушены строения, ЛЭП, повалены деревья.

65

Новосибирская обл., райцентр Кочки

54°17/80°30

5.07.1994 г.

14.14-14.18

1

-

-

Снесены крыши домов, выбиты стекла.

66

г. Тверь

56°53/35°50

18.07.1994 г.

-

2(1,5)

-

100

Вывернуты вековые деревья, поломаны бетонные опоры.

67

Новосибирская обл., райцентр Чаны, дер. Сарыбалык (Сарыболук)

55118/7634

27.07.1994Г

14.00-15.00(11.00)

3(1,5)

-

200-400

Разрушены жилые и производственные помещения, ЛЭП, сорваны крыши, перенесены трактор, вагон, животные. Повалены деревья.

68

Саратовская обл., Калининский р-н, сел. Богатовка

-

13.08.1994 г.

09,00-09.15

1

-

-

Повреждены ЛЭП, линии связи, повалены деревья.

69

Рязанская обл., Сасовский р-н

-

11.08.1994г.

-

1

-

-

Повреждение домов, ЛЭП, линий связи. Повалены деревья.

70

Татария, пос. Большая Атна

-

15.08.1994 г.

-

1,5

1

50-100

Повреждены ЛЭП, линии связи, повалены деревья. Сорвано 40 крыш.

71

Р-ка Удмурдия, Можгинский р-н, дер. Нижняя Бия

56°26/52°12

17.08,1994 г.

18.00

2(1)

1

50

Повреждение крыш домов, ЛЭП, производственных зданий. Разрушены стены, вывернуты деревья.

72

Краснодарский край, Туапсинский р-н (в море)

44°04/39°03

26.09.1994 г.

10.50-16.10

0

-

-

Серия смерчей над морем.

73

Краснодарский край, г. Туапсе

44°04/39°03

27.09.1994 г.

12.25-12.48

0

-

-

Над морем.

74

Р-ка Удмурдия, Увинский р-н, дер. Рябиновка.

56°53/52°09

17.05.1995 г.

22.00

0

-



Разрушена крыша фермы.

75

Смоленская обл., р. Сож, пос. Укосы

54°12/32°10

24.05.1995 г.

19.30-19.40

1

-

-

Повреждены крыши жилых, служебных домов, ЛЭП, вывернуты с корнем деревья.

76

Р-ка Удмурдия, Маркинский р-н, дер. Сюрсовай

-

3-4. 06.1995 г.

0.00-0.15

1

-

-

Разрушены кровли 33 домов, ЛЭП-750, поломаны вековые деревья.

77

Ивановская обл., Вичугский р-н, дер. Заселье

57°19/41°49

21.06.1995 г.

18.30

2

-

-

Снесены крыши, разрушена ферма.

78

Ивановская обл., г. Кинешма

57°27/42°11

21.06.1995 г.

19.30

1

-

-

Повалены деревья, повреждены ЛЭП, крыши нескольких домов.

79

Р-ка Мордовия, Дубенский р-н

54°20/46°10

21.06.1995 г.

20.00

2

-

-

Смерч прошел через 5 деревень. Повреждены крыши, разрушены стены.

80

Р-ка Карачаево-Черкессия, Хабезский р-н

-

28.07.1995 г.

20.00

1

2-3

-

Смерч прошел через 4 аула. Разрушены крыши, погнуты трубы газопровода.

81

Краснодарский край, Туапсинский р-н

44°06/39°04

5.09.1995 г.

18.35

0

-

-

Группа смерчей над морем, два из которых вышли с моря на берег.

82

Краснодарский край, г. Туапсе

44°06/39°04

18.09.1995 г.

09.35-09.45

0

-

-

Над морем.

83

Р-ка Мордовия, г. Инсар (4 р-на)

53°53/44°23

26.06.1996 г.

19.00

2

400

Узкая полоса

Разрушены дома в городе, сельхозтехника.

84

Р-ка Чувашия, Порецкий и Алеквинский р-ны

55110/46°36

28.06.1996 г.

20.40-20.45

2

-

-

Большие разрушения.

85

Р-ка Марий-Эл, Кияемарский, Па-рангинский, Звениговский, Горно-армейский р-ны

56°42/49°38

в ночь с 28 на 29.06.1996 г.

-

-

-

-

Повалены столбы ЛЭП, сорваны крыши.

86

Краснодарский край, г. Геленджик

44°34/38°02

21.08.1996 г.

18.25-18.45

0

-

-

Вышел на сушу.

87

Приморский край, Амурский залив

43°09/131°52

20.09.1997 г.

06.00

2

-

-

Вышел на берег. Разрушения во Владивостоке (р-н Эгершельд), повреждены гаражи, бетонные конструкции.

88

Приморский край, Уссурийский залив, р-н ст. Океанская

43°04/132°13

20.09.1997 г.

-

1

-

-

Вышел на берег. Разрушена ЛЭП, повалены деревья.

89

Ростовская обл., г. Таганрог

47°11/38°53

25.06.1998 г.

-

2

2

50

Нанесен ущерб военному аэродрому, разрушен асфальтовый завод.

90

Краснодарский край, р-н г. Сочи

43°35/39°47

23.09.1998 г.

17.40

0

-

-

Над морем.

91

Краснодарский край, р-н г. Сочи

43°35/39°47

24.09.1998 г.

07.10

0

-

-

Над морем.

92

Р-ка Мордовия, г. Саранск

54°08/45°11

26.04.1999 г.

09.58

2

0,5

10

Поднял в воздух и перенес на 20 м две легковые машины.

93

Р-ка Башкирия, метеостанция Аксаково

54°03/54°11

30.05.1999 г.

-

0

-

-

Ущерб сельхозкультурам.

94

Ивановская обл, пос. Балино

-

31.05.1999 г.

-

0

-

-

-

95

Читинская обл., Оловянинский р-н

50°26/114°18

15.08.1999 г.

18.00

2

-

-

Разрушения на Харанорской ГЭС.

96

Алтайский край, Целинный р-н

53°04/86°06

8.06.2000 г.

-

1

-

-

Повреждены крыши, ЛЭП. Повалены деревья.

97

Смоленская обл, Починковский р-н, дер. Шмаково

54°24/32°27

10.07.2000 г.

19.00-19.10

1

1

20

Повреждены жилые дома и хозяйственные строения.

98

Краснодарский край, г. Туапсе

44°05/39°03

2.08.2000 г.

21.10-21.15

0

-

-

2 смерча, один прекратил существование над морем, второй дошел до порта.

99

Краснодарский край, г. Туапсе

44°05/39°03

26.08.2000 г.

11.10-11.20

0

-

-

Над морем.

100

Краснодарский край, г. Туапсе

44°05/39°03

26.08.2000 г.

11.45-11.55

0

-

-

Над морем

101

Краснодарский край, г. Туапсе

44°05/39°03

27.08.2000 г.

19.40-19.50

0

-

-

Над морем.

102

Краснодарский край, г. Новороссийск

44°43/39°03

27.08.2000 г.

19.40-19.50

0

-

-

Над морем.

103

Краснодарский край, г. Адлер

43°25/39°53

26.09.2001 г.

14.55-15.05

1

3

300-600

-

Примечания.

* Источник данных - Гидрометеоцентр России (ГМЦ).

** Прочерк означает отсутствие данных

Приложение 6

(рекомендуемое)

ВЕРОЯТНОСТНЫЙ КРИТЕРИЙ ОЦЕНКИ СМЕРЧЕОПАСНОСТИ ТЕРРИТОРИИ РАЗМЕЩЕНИЯ ОИАЭ*

1. Общее число смерчей N, прошедших через рассматриваемый район, и суммарную площадь разрушений S следует определять с помощью выражений:

                                                   (1)

где  - число зарегистрированных смерчей класса k,

 -длина пути смерча;

 -ширина пути смерча.

2. Годовая вероятность  возникновения смерчеопасного события в районе размещения и сооружения ОИАЭ в пределах окружающей площадку объекта территории площадью 1000 км2, расположенной в районе площадью А с однородными физико-географическими условиями образования смерчей, определяется по формуле:

                                                                                    (2)**

где S - суммарная площадь зоны разрушений от смерчей в районе площадью A;

Т - эффективный период наблюдений.

3. Для оценки эффективного периода наблюдений Т в рассматриваемом районе (зоне) путем анализа хронологического графика зарегистрированных смерчей необходимо выбрать максимальный однородный по частоте прохождения смерчей период , в течение которого зарегистрировано  смерчей. Величину Т следует определять из условия постоянной частоты прохождения смерчей по формуле:

                                                                                      (3)

где m - полное число смерчей, зарегистрированных в районе.

Значения Т для различных районов и зон повышенной смерчеопасности, а также площадей А районов и зон принимаются по данным приложения 4.

4. Годовая вероятность прохождения смерча с классом интенсивности k через район площадью А, в котором находится площадка ОИАЭ, должна определяться на основе соотношения:

                                                                             (4)

где  - вероятность непревышения класса k среди смерчей, зарегистрированных в данном районе.

5. Пороговый уровень вероятности возникновения смерчеопасного события  определяет принятие решений об учете смерчей.

Статистические данные о прохождении смерчей над территорией выбранной площадки размещения ОИАЭ определяют решение о принятии допустимого предела вероятности возникновения смерчеопасного события . С учетом рекомендаций [1]  следует принимать равным 10-4.

Если , то территория площадью А, на которой размещена площадка ОИАЭ, является смерчеопасной, что требует определения эмпирических интегральных вероятностей  расчетного класса вероятности  и других производных расчетных характеристик вероятного смерча.

6. Исходной характеристикой для оценки смерчеопасности является класс интенсивности смерча из таблицы приложения 3, полученной на основе шкалы Фуджиты - Пирсона (Руководство МАГАТЭ по безопасности N 50-SG-S11А [7]).

Класс интенсивности определяет основные динамические параметры смерчевого вихря. Он устанавливается по F - шкале Фуджиты (приложение 1) на основе количественных и качественных описаний последствий прохождения смерча.

7. Расчетный класс интенсивности вероятного смерча на территории размещения ОИАЭ следует определять с учетом требования:

                                                                               (5)

по формуле:

                                                                  (6)**

8. Значение  определяется при выполнении условия:

                                                                                           (7)

При невыполнении условия (7) установление смерчеопасности и расчетных характеристик смерчей не проводится и территория размещения ОИАЭ принимается безопасной по вероятным воздействиям смерчей.

*Данные приведены из [7].

** Формулы из [7] здесь приводятся с изменениями.

Приложение 7

(рекомендуемое)

УСТАНОВЛЕНИЕ СМЕРЧЕОПАСНОСТИ И ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ХАРАКТЕРИСТИК СМЕРЧЕЙ ПРИ ВЫБОРЕ ПЛОЩАДКИ РАЗМЕЩЕНИЯ ОИАЭ*

1. При выборе площадки ОИАЭ в пределах зон повышенной смерчеопасности, смерчеопасных и несмерчеопасных районов оценка степени смерчеопасности территории площадки и определение расчетных характеристик смерчей должны проводиться с учетом общего числа смерчей, проходящих через район (зону) площадью A (приложение 4), включая смерчи, зарегистрированные дополнительно на год проведения изысканий.

Общее число смерчей N, прошедших через рассматриваемый район, и суммарную площадь разрушений S следует определять с помощью выражений:

                                                   (1)

где  - наибольший наблюденный класс смерчей в районе;

- число зарегистрированных смерчей класса k в районе;

 -длина пути смерча;

 - ширина пути смерча;

* - отношение фактического числа смерчей к числу зарегистрированных смерчей, принимаемое в зависимости от класса интенсивности равным:

 при ,

 при                                                            (2)

Значения  для различных районов и зон повышенной смерчеопасности принимаются по данным приложения 4 с учетом схемы районирования, приведенной на карте приложения 1.

2. Эмпирическая интегральная вероятность  смерча класса k , принимающая  значений, определяется следующим образом:

 при k = 0 (i = 1,…, n0)                             (3)

 при k>0 (i = 1,…, nk)              (3)

При графическом построении кривой интегральной вероятности систему эмпирических точек следует спрямлять с помощью логарифмической шкалы вероятностей:

                                                                          (4)

где a и b - константы, определяемые методом наименьших квадратов:

                                                               (5)

                                                    (6)

В выражениях (5) и (6) символом  обозначена процедура осреднения.

, где  - число наблюденных смерчей в районе.

3. Расчетный класс интенсивности вероятного смерча  следует вычислять по формуле (6) приложения 6.

* Данные приведены из [7].

Расчетные характеристики вероятного смерча: скорость вращения стенки воронки ; его поступательная скорость ; длина  и ширина  пути прохождения смерча; перепад давления между периферией и центром воронки  следует определять по расчетному классу интенсивности  с помощью формул:

                                                              (7)

                                                          (8)

                                                             (9)

                                                               (10)

                                                         (11)

Приложение 8

(справочное)

КЛАССИФИКАЦИЯ ИНТЕНСИВНОСТИ СМЕРЧА ПО F-ШКАЛЕ ФУДЖИТЫ

Класс интенсивности смерча

Диапазон максимальных горизонтальных скоростей вращательного движения стенки смерча, м/с

Характер разрушений

0

До 33

Слабые повреждения. Некоторые повреждения труб и телевизионных антенн; сломанные ветки деревьев; поваленные деревья с неглубоко залегающими корнями.

1

33-49

Средние повреждения. Сорваны крыши; разбиты окна; перевернуты или передвинуты легкие автоприцепы; некоторые деревья вырваны с корнем или унесены; движущиеся автомобили снесены с дороги.

2

50-69

Значительные повреждения. Сорваны крыши каркасов домов (прочные вертикальные стены не разрушены); разрушены неустойчивые здания в сельских районах; разрушения жилые автоприцепы; крупные деревья вырваны с корнем или унесены; опрокинуты железнодорожные товарные вагоны; подняты в воздух легкие предметы; снесены автомобили с шоссе.

3

70-92

Серьезные повреждения. Сорваны крыши с каркасов домов и разрушена часть вертикальных стен; здания в сельской местности полностью разрушены; опрокинуты поезда; разорваны конструкции со стальной оболочкой типа ангаров или пакгаузов; автомобили отрывались от земли и подбрасывались в воздух; большинство деревьев в лесу вырваны с корнем, унесены или повалены на землю.

4

93-116

Опустошительные разрушения. Каркасы повалены на землю целиком, остались лишь груды обломков; стальные конструкции сильно разрушены, кора с деревьев содрана небольшими летящими обломками; автомобили или поезда отброшены на значительное расстояние; крупные летящие предметы в воздухе.

5

117-140

Потрясающие повреждения. Каркасы домов полностью сорваны с фундаментов; железобетонные конструкции сильно повреждены; в воздухе летящие предметы размером с автомобиль, могут возникать чрезвычайные явления.

6-12

141-330 (до скорости звука)

Невообразимые разрушения. Если случится смерч с максимальной скоростью ветра, превышающей класс 6, то степень и тип повреждений трудно предположить. Ряд летящих предметов, таких, как холодильники, водонагреватели, цистерны и автомобили, могут нанести серьезные вторичные повреждения конструкциям.

Приложение 9

(справочное)

ДИАПАЗОНЫ ИЗМЕНЕНИЯ ОСНОВНЫХ ХАРАКТЕРИСТИК СМЕРЧЕЙ *

Класс интенсивности k

Диапазоны характеристик

Максимальная горизонтальная скорость вращательного движения стенки смерча V, м/с

Поступательная скорость движения смерча U, м/с

Длина пути прохождения смерча L, км

Ширина пути прохождения смерча W, м

Перепад давления между периферией и центром воронки смерча Δp, ГПа

0

До 33

До 8

До 1,6

До 16

До 13

1

33-49

8-12

1,6-5,0

16-50

14-31

2

50-69

13-17

5,1-16,0

51-160

32-60

3

70-92

18-23

16,1-50,9

161-509

61-104

4

93-116

24-29

51-160

510-1600

105-166

5

117-140

30-35

161-507

1601-5070

167-249

Данные приведены из [7].

Приложение 10

(справочное)

Предельные границы параметров, согласно которым осуществляется классификация по степени опасности *

I степень опасности - скорость ветра больше или равна 50 м/с; перепад давления больше или равен 3 кПа**; класс по шкале интенсивности соответствует F2 и выше; длина пути равна или более 5 км**, а ширина пути равна или более 50 м.

II степень опасности - скорость ветра менее 50 м/с; перепад давления меньше 3 кПа**; класс по шкале интенсивности соответствует F1; длина пути менее 5 км**, а ширина пути менее 50 м.

III степень опасности - скорость ветра меньше 35 м/с; перепад давления равен или меньше 1 кПа; класс по шкале интенсивности соответствует F0 и меньше F0; длина пути равна или меньше 1,6 км, а ширина пути равна или меньше 16 м.

Данные приведены из [1].

* Данные из [1] здесь приводятся с изменениями

СПИСОК ИСТОЧНИКОВ ИНФОРМАЦИИ

1. ПНАЭ Г-05-035-94. Учет внешних воздействий природного и техногенного происхождения на ядерно- и радиационно опасные объекты.

2. ПНАЭ Г-03-33-93. Размещение атомных станций. Основные критерии и требования по обеспечению безопасности АС.

3. 50-SG-S11А. Учет экстремальных метеорологических явлений при выборе площадок АЭС (без учета тропических циклонов). Серия изданий по безопасности МАГАТЭ. № 50-SG-S11А, Вена, 1983.

4. Э. Симиу, Р. Сканлан. Воздействие ветра на здания и сооружения. М., Стройиздат, 1984.

5. СНиП 2.01.07-85. Нагрузки и воздействия.

6. Бирбраер А.Н., Шульман С.Г. Прочность и надежность конструкций АЭС при особых динамических воздействиях. М.. 1989.

7. РД 95 10444-91. Рекомендации по определению расчетных характеристик смерчей при размещении атомных станций.

8. Брюхань Ф.Ф., Ляхов М.Е., Погребняк В.Н. Смерчеопасные зоны в СССР и размещение атомных станций. Изв. АН СССР, сер. геогр., 1989. № 1.
