ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИК ШТАМПОВАННЫЙ РАВНОПРОХОДНОЙ С ОБЖАТИЕМ для трубопроводов ТЭС

Конструкция и размеры

ОСТ 108.104.09-82

Введен впервые

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

срок введения с 01.01.85

до 01.01.96

(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

Проверен в 1983 г.

(Отметка введена дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на штампованный тройник с вытянутой горловиной и обжатыми концами условным проходом 100 мм для трубопроводов тепловых электростанций с абсолютным давлением и температурой воды:

Р=23,54 МПа (240 кгс/см2), t=250ºC;

Р=18,14 МПа (185 кгс/см2), t=215ºC.

(Измененная редакция. Изм. № 3)

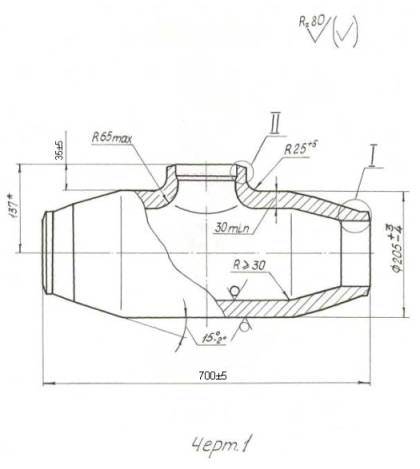

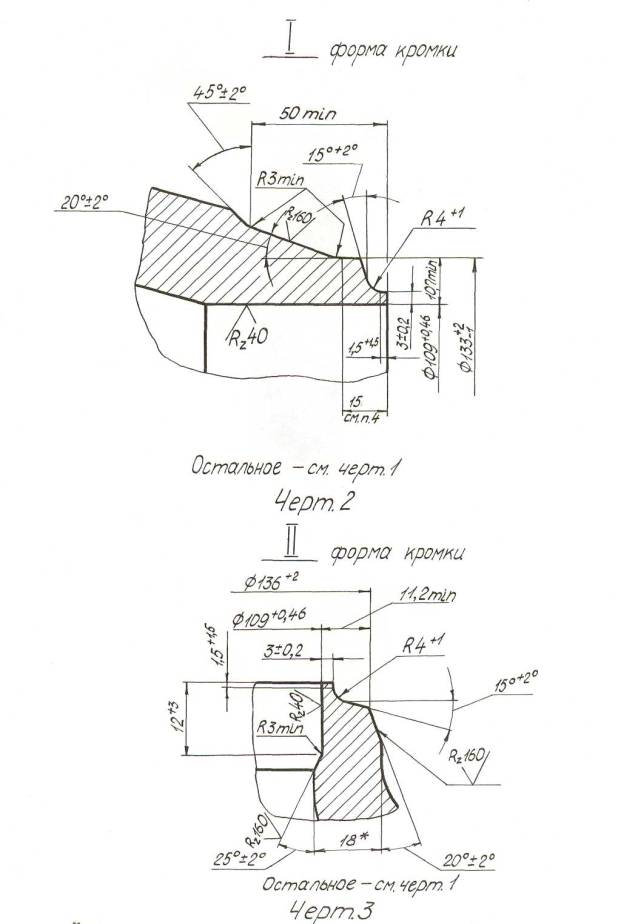

2. Конструкция и размеры тройника должны соответствовать указанным на черт. 1÷3.

3. Материал - трубы из стали 15ГС по ТУ 14-3-460-75. Масса тройника - 112 кг.

(Измененная редакция. Изм. № 4)

4. Размер прямого участка - рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков.

5. Радиусы сопряжения горловины с корпусом, высота и толщина стенки горловины могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

6. Маркировка и остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

* Размеры для справок.

(Измененная редакция. Изм. № 2)

(Измененная редакция. Изм. № 4)




* Размеры для справок.
