ОСТ 24.125.158-01

СТАНДАРТ ОТРАСЛИ



ОПОРЫ СКОЛЬЗЯЩИЕ
НАПРАВЛЯЮЩИЕ ПРИВАРНЫЕ
ТРУБОПРОВОДОВ ТЭС И АЭС

Конструкция и размеры



Предисловие

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)

ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В.

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.

3 ВЗАМЕН ОСТ 108.275.33-80, ОСТ 108.275.49-80





СТАНДАРТ ОТРАСЛИ

ОПОРЫ СКОЛЬЗЯЩИЕ НАПРАВЛЯЮЩИЕ ПРИВАРНЫЕ
ТРУБОПРОВОДОВ ТЭС И АЭС

Конструкция и размеры

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт распространяется на опоры скользящие направляющие приварные трубопроводов ТЭС и АЭС из углеродистых электросварных труб наружным диаметром от 530 до 1620 мм с температурой среды t  300 °С.

Стандарт устанавливает конструкцию и размеры скользящих направляющих приварных опор.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ОСТ 24.125.153-01 Опоры неподвижные и скользящие приварные трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.157-01 Плиты направляющие опор трубопроводов ТЭС и АЭС. Конструкция и размеры.

ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия

РД 153-34.1-003-01 Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования (РТМ-1с)

3 Конструкция и размеры

3.1 Конструкция и основные размеры должны соответствовать указанным на рисунке 1 и в таблице 1. Допускаемые боковые усилия на опору приведены в таблице 2.

3.2 Плиты направляющие привариваются к металлоконструкциям по РД 153-34.1-003-01 непрерывным швом либо прерывистым, симметричным относительно осей плиты. Минимально допустимая общая длина шва l дана в таблице 1.

3.3 Маркировка и остальные технические требования по ОСТ 24.125.170.

3.4 Пример условного обозначения приварной скользящей направляющей опоры исполнения 05: ОПОРА 05 ОСТ 24.125.158

3.5 Пример маркировки: 05 ОСТ 24.125.158

Товарный
знак

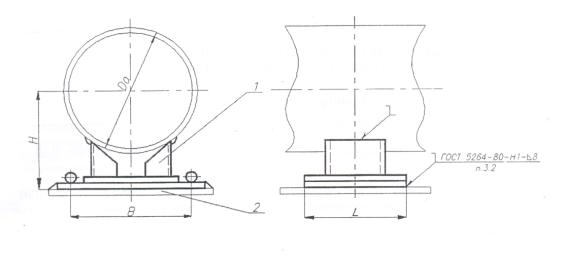

1 - опора приварная; 2-плита направляющая

Рисунок 1

Таблица 1 - Основные размеры и спецификация приварных скользящих направляющих опор

Размеры в миллиметрах

Исполнение

Наружный диаметр трубопровода Da

В

Н

L

l, не менее

Масса, кг

Опора приварная, поз. 1, 1шт.

Плита направляющая, поз. 2, 1шт.

Исполнение по ОСТ 24.125.153

Исполнение по ОСТ 24.125.157

01

530

330

378

400

1000

27,78

01

10

02

630

380

420

30,68

02

11

720

470

03

820

440

515

500

1200

38,20

03

12

920

570

04

1020

510

610

42,60

04

13

05

1220

590

685

48,10

05

14

06

1420

715

780

55,40

06

15

07

1620

860

64,60

07

16

Таблица 2 - Допускаемые боковые усилия на опору

Исполнение

Наружный диаметр трубопровода Dа мм

Максимальное усилие, кH, при температуре среды, °С

20

200

300

01

530

314

255

02

630

720

03

820

402

343

284

920

04

1020

05

1220

06

1420

07

1620



Ключевые слова: скользящие опоры, трубопроводы, конструкция, размеры.
