ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

МИНИМАЛЬНЫЕ РАЗМЕРЫ СМОТРОВЫХ ОТВЕРСТИЙ

ГОСТ 27921-88

(ИСО 2860-83)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

Минимальные размеры смотровых отверстий

Earth-moving machinery.

Minimum access dimensions

ГОСТ
27921-88

(ИСО 2860-83)

Дата введения 01.01.90

1.НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает минимальные размеры смотровых отверстий на землеройных машинах для прохождения:

1) кисти рук;

2) головы;

3) туловища;

4) вытянутой руки;

5) вытянутых рук.

Стандарт обеспечивает технический персонал и конструкторов информацией о размерах смотровых отверстий, имеющихся в машинах и оборудовании для выполнения оператором работ по осмотру, регулировке и ремонту машин на месте ее эксплуатации или в мастерской.

На землеройных машинах, предназначенных для эксплуатации в условиях холодного климата, устанавливают большие размеры смотровых отверстий для доступа в арктической одежде.

Рекомендуемые размеры смотровых отверстий, основанные на имеющихся антропометрических данных, являются минимальными и соответствуют 95 %-ной группе операторов.

В большинстве случаев размеры смотровых отверстий, превышающие размеры, рекомендуемые настоящим стандартом, более полезны и эффективны.

2. МИНИМАЛЬНЫЕ РАЗМЕРЫ СМОТРОВЫХ ОТВЕРСТИЙ

Размеры, указанные в пп. 2.1 - 2.4, являются рекомендуемыми минимальными размерами смотровых отверстий для выполнения ограниченных операций, проводимых через данные отверстия. В зависимости от характера работы, размера и массы деталей отверстия должны быть большего размера.

2.1. Отверстия для прохождения кисти руки

Рекомендуемые минимальные размеры отверстий для прохождения кисти руки (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения кисти руки

Минимальные размеры отверстия

квадратного W = L

круглого D

прямоугольного

W

L

Обнаженной

110

110

65

110

В арктической рукавице

150

150

100

150

Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.

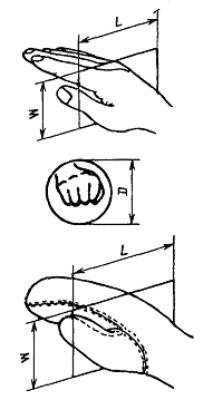

Черт. 1

2.2. Отверстия для прохождения головы

Рекомендуемые минимальные размеры отверстий для прохождения головы (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения головы

Минимальные размеры отверстия

квадратного W = L

круглого D

прямоугольного

W

L

Без головного убора

230

230

210

230

В арктической одежде

280

300

280

300

В каске, шлеме

310

330

290

330

Примечания: 1. Возможно закругление всех углов с максимальным радиусом 25 мм.

2. В арктическую одежду входит шлем и капюшон.

Черт. 2

2.3. Отверстия для прохождения туловища

Рекомендуемые минимальные размеры отверстий для прохождения туловища (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения туловища в одежде

Минимальные размеры отверстия

квадратного W = L

Круглого D

прямоугольного

эллиптического

W

L

Малая ось

Большая ось

Обычной

520

560

330

560

330

560

Арктической

600

650

470

650

470

650

Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.

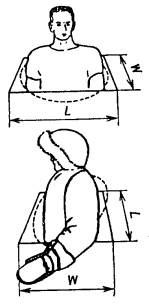

Черт. 3

2.4. Предел досягаемости отверстий

2.4.1. Отверстия для прохождения вытянутой руки

Рекомендуемые минимальные размеры отверстий для прохождения вытянутой руки (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения руки

Минимальные размеры отверстия

квадратного W = L

круглого D

прямоугольного

W

L

Обнаженной

200

200

150

200

В арктической одежде

250

250

200

250

Примечание. Возможно закругление всех углов с максимальным радиусом 25 мм.

Черт. 4

2.4.2. Отверстия для прохождения вытянутых рук

Рекомендуемые минимальные размеры отверстий для прохождения вытянутых рук (для 95 %-ной группы операторов)

Размеры в мм

Отверстия для прохождения вытянутых рук

Минимальные размеры отверстия

Предел досягаемости R

W*

L

В обычной одежде

R

150

3/4 R + X, но

В арктической одежде

R

200

3/4 R + 50 мм + X

но

X = размер предмета между руками + 115 мм

* Высота отверстия.

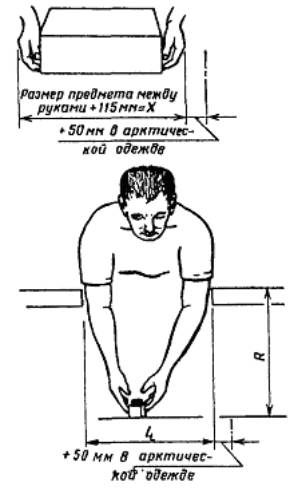

Черт. 5

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР

2.    Постановлением Государственного комитета СССР по стандартам от 29.11.88 № 3875 введен в действие государственный стандарт СССР ГОСТ 27921-88, в качестве которого непосредственно применен международный стандарт ИСО 2860-83, с 01.01.90

3.    ВВЕДЕН ВПЕРВЫЕ
