ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НОЖНИЦЫ ДЛЯ РЕЗАНИЯ
ПАКЕТОВ ШПОНА

ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ

ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 17735-72
[СТ СЭВ 4151-83]

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НОЖНИЦЫ ДЛЯ РЕЗАНИЯ ПАКЕТОВ ШПОНА

Деревообрабатывающее оборудование

Основные параметры

Woodworking equipment. Guillotine shears for veneer packages.
Basic parameters

ГОСТ
17735-72*

[СТ СЭВ 4151-83]

Утвержден постановлением Государственного комитета стандартов Совета Министров СССР от 22 мая 1972 г. № 1043. Срок введения установлен

с 01.01.74

в части ножниц с наибольшей длиной разрезаемого пакета шпона 1000 мм -

с 01.07.75

Проверен в 1980 г. Постановлением Госстандарта от 27.04.84 № 1484 срок действия продлен

до 01.01.95

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на ножницы, предназначенные для чистовой резки пакетов строганного и лущеного шпона вдоль и поперек волокон.

Стандарт соответствует CT СЭВ 4151-83 в части типоразмерного ряда.

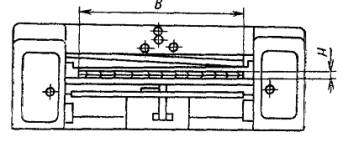

2. Основные параметры ножниц должны соответствовать указанным на чертеже и в таблице.

Примечание Чертеж не определяет конструкцию станка.

Наименование параметра

Норма

Наибольшая длина разрезаемого пакета шпона, В, мм

1000 1800 2100* 2800

Наибольшее расстояние между рабочими поверхностями стола и прижимной траверсы, мм, не менее

180

Толщина разрезаемого пакета шпона, Н, мм, не менее



при резании вдоль волокон

90

при резании поперек волокон

20**

Время двойного хода ножевой траверсы, с, не более

2,5

Усилие прижима, отнесенное к площади прижимной траверсы, МПа, не менее

0,20

* Ножницы с наибольшей длиной разрезаемого пакета шпона 2100 мм изготовляют по требованию заказчика.

** Длина реза для ножниц с наибольшей длиной разрезаемого пакета шпона 2100 и 2800 мм не должна превышать 2000 мм.

1, 2. (Измененная редакция, Изм. № 2).
