ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ
ЦЕНТРОБЕЖНЫЕ СКВАЖИННЫЕ ДЛЯ ВОДЫ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 10428-89

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ ЦЕНТРОБЕЖНЫЕ СКВАЖИННЫЕ ДЛЯ ВОДЫ

Основные параметры и размеры

Centrifugal water well electrically driven pump units. Basic parameters and dimensions

ГОСТ
10428-89

Дата введения 01.07.90

Настоящий стандарт распространяется на центробежные скважинные электронасосные агрегаты с подачей от 0,63 до 1000 м3/ч и напором от 12 до 680 м (далее агрегаты), предназначенные для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) от 6,5 до 9,5 с температурой до 25 °С, с массовой долей твердых механических примесей - не более 0,01 %, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л, изготовляемые для общего применения и для экспорта климатических исполнений У и Т по ГОСТ 15150.

Требования настоящего стандарта обязательны в части подачи, напора и КПД, остальные требования - рекомендуемые.

(Измененная редакция, Изм. № 1).

1. Основные параметры на номинальном режиме, к.п.д. и основные размеры агрегатов должны соответствовать указанным в табл. 1 и 2.

Таблица 1

Типоразмер агрегата

Подача, Q×л/с (м3/ч)

Напор H, м

Подпор, м

Коэффициент полезного действия h, %, не менее

Мощность (номинальная) электродвигателя, кВт

Габаритный размер в поперечном сечении, мм, не более

Внутренний диаметр обсадной трубы (скважины), мм, не менее

ЭЦВ4-1

0,28

(1,00)

25

1

25

0,18

95 (98)

100,1 (102,5)

35

45

26

0,25

60

27

0,37

75

90

29

0,55

105

120

30

0,75

135

150

31

1,10

170

190

210

32

1,50

230

ЭЦВ4-1,5

0,48

(1,50)

25

28

0,18

35

0,25

50

0,37

65

30

0,55

80

100

0,75

120

32

1,10

140

95 (98)

100,1 (102,5)

160

32

1,10

180

33

1,50

200

ЭЦВ4-2,5

0,69

(2,50)

15

1

30

0,18

25

0,25

35

34

0,37

50

0,55

65

36

0,75

80

1,10

100

120

38

1,50

140

160

2,20

180

200

39

300

ЭЦВ4-4

1,11

(4,00)

20

31

0,37

30

33

0,55

45

35

0,75

60

38

1,10

80

1,50

100

39

2,20

120

140

39

2,20

160

40

3,00

95 (98)

100,1 (102,5)

ЭЦВ4-6,5

1,80

(6,50)

25

35

0,75

40

38

1,10

55

1,50

70

39

2,20

85

100

40

3,00

115

ЭЦВ4-10

2,78

(10,00)

25

32

1,10

40

34

2,20

55

3,00

70

1

35

4,00

85

ЭЦВ5-4

1,11

(4,00)

120

40

2,20

120

124,6

135

3,00

160

180

200

4,00

220

ЭЦВ5-6,5

1,80

(6,50)

95

43

3,00

120

44

4,00

145

44

4,00

170

5,50

200

6,30

ЭЦВ5-10

2,78

(10,00)

50

40

2,20

65

41

3,00

80

4,00

95

125

5,50

150

6,30

ЭЦВ5-16

4,44

(16,00)

30

38

2,20

120

124,6

40

40

3,00

50

4,00

60

80

6,30

ЭЦВ5-25

6,94

(25,00)

25

1

38

3,00

35

40

4,00

50

6,30

ЭЦВ6-5

1,39

(5,00)

90

40

2,20

145

149,5

110

43

3,00

130

160

4,00

190

44

5,50

220

250

6,30

ЭЦВб-6,5

1,80

(6,5)

60

44

2,20

75

90

47

3,00

105

46

120

48

4,00

140

47

160

5,50

180

200

225

6,30

250

7,50

275

1

300

9,00

325

ЭЦВ6-10

2,78

(10,00)

50

50

2,20

60

3,00

70

80

52

4,00

145

149,5

90

100

110

53

5,50

120

140

53

6,30

160

7,50

180

54

200

9,00

230

11,00

260

1

290

13,00

320

15,00

350

ЭЦВ6-16

4,44

(16,00)

50

48

3,00

60

4,00

70

53

5,50

80

90

100

6,30

110

7,50

130

9,00

160

51

11,00

190

13,00

220

15,00

260

17,00

300

20,00

ЭЦВ6-25

6,94

(25,00)

50

1

49

5,00

145

149,5

60

6,30

70

51

7,50

80

90

9,00

100

11,00

120

140

15,00

160

180

18,50

200

20,00

ЭЦВ6-40

11,10

(40,00)

30

47

5,50

40

6,30

50

9,00

60

51

70

11,00

80

13,00

90

15,00

100

17,00

120

20,00

140

22,00

ЭЦВ6-65

18,05

(65,00)

20

44

5,50

30

9,00

40

11,00

50

13,00

60

49

17,00

70

20,00

80

22,00

ЭЦВ8-16

4,44

(16,00)

80

1

54

5,50

186

199,0

100

6,30

120

7,50

140

56

9,00

160

11,00

180

200

13,00

220

15,00

260

17,00

300

20,00

ЭЦВ8-25

6,94

(25,00)

35

51

4,00

55

5,50

70

54

7,50

90

9,00

110

58

11,00

125

58

13,00

145

58

15,00

160

59

17,00

180

18,50

200

20,00

230

22,00

250

25,00

270

30,00

300

330

33,00

360

37,00

400

40,00

ЭЦВ8-40

11,10

(40,00)

15

1

51

3,00

186

199,0

35

53

5,50

55

54

9,00

70

55

11,00

90

57

15,00

110

58

17,00

125

20,00

145

25,00

160

25,00

180

30,00

200

55

33,00

230

37,00

260

40,00

290

45,00

ЭЦВ8-65

18,05

(65,00)

20

52

5,50

35

53

9,00

55

15,00

70

18,50

90

56

25,00

110

30,00

125

33,00

145

37,00

160

54

40,00

180

45,00

ЭЦВ8-100

27,78

(100,00)

20

53

9,00

35

1

54

15,00

186

199,0

55

22,00

70

56

30,00

90

37,00

110

45,00

125

ЭЦВ8-120

33,30

(120,00)

15

53

7,50

30

15,00

50

55

25,00

65

33,00

80

40,00

90

45,00

ЭЦВ8-160

44,4

(160,00)

15

52

11,00

30

53

20,00

40

30,00

55

37,00

70

54

45,00

ЭЦВ10-65

18,05

(65,00)

25

1

56

6,30

235

249,2

50

58

13,00

75

61

18,50

100

62

25,00

125

33,00

150

37,00

175

45,00

200

50,00

225

55,00

250

63,00

275

75,00

300

325

80,00

ЭЦВ10-100

27,78

(100,00)

25

57

11,00

50

18,50

75

60

30,00

100

1

63

37,00

125

45,00

150

55,00

175

63,00

200

75,00

225

90,00

ЭЦВ10-120

33,30

(120,00)

20

57

9,00

235

249,2

40

59

18,50

60

64

33,00

80

37,00

100

45,00

120

55,00

140

63,00

160

75,00

180

80,00

200

90,00

ЭЦВ10-160

44,40

(160,00)

25

57

17,00

50

59

33,00

75

61

45,00

100

63,00

125

80,00

150

90,00

ЭЦВ10-200

55,50

(200,00)

20

2

56

17,00

40

61

33,00

60

45,00

80

63,00

235

249,2

100

80,00

120

90,00

ЭЦВ10-250

69,40

(250,00)

20

54

20,00

40

40,00

60

58

63,00

80

80,00

100

90,00

ЭЦВ10-320

88,80

(320,00)

20

3

53

30,00

40

50,00

60

80,00

ЭЦВ12-65

18,05

(65,00)

200

1

62

55,00

281

301,00

240

63,00

280

75,00

320

80,00

360

90,00

400

100,00

440

110,00

480

520

130,00

ЭЦВ12-100

27,78

(100,00)

200

63

80,00

240

90,00

280

110,00

320

130,00

360

400

160,00

440

ЭЦВ12-120

33,30

(120,00)

175

64

80,00

210

100,00

245

110,00

280

130,00

315

150,00

350

160,00

ЭЦВ12-160

44,40

(160,00)

35

58

22,00

70

62

45,00

105

64

63,00

140

90,00

175

110,00

210

130,00

245

150,00

281

301,00

280

160,00

ЭЦВ12-200

55,50

(200,00)

35

2

61

25,00

70

63

55,00

105

64

80,00

140

65

110,00

175

130,00

210

160,00

ЭЦВ12-250

69,40

(250,00)

35

61

33,00

70

63

63,00

105

65

100,00

140

130,00

175

160,00

ЭЦВ12-320

88,90

(320,00)

30

3

62

37,00

60

63

75,00

90

64

110,00

120

150,00

150

185,00

ЭЦВ12-400

111,00

(400,00)

30

4

62

45,00

60

63

90,00

90

64

150,00

120

185,00

ЭЦВ12-500

139,00

(500,00)

30

61

63,00

60

62

130,00

90

63

185,00

ЭЦВ14-100

27,78

(100,00)

480

1

63

200,00

330

352,3

520

220,00

ЭЦВ14-120

33,30

(120,00)

360

64

160,00

400

185,00

440

200,00

480

220,00

520

250,00

560

ЭЦВ14-160

44,40

(160,00)

300

185,00

350

220,00

400

250,00

ЭЦВ14-200

55,60

(200,00)

250

2

200,00

300

250,00

350

280,00

ЭЦВ14-250

69,40

(250,00)

200

200,00

250

250,00

300

300,00

ЭЦВ14-320

88,90

(320,00)

135

3

160,00

180

220,00

225

280,00

ЭЦВ14-400

111,00

(400,00)

90

4

130,00

135

200,00

130

280,00

ЭЦВ14-500

139,00

(500,00)

45

6

63

90,00

90

185,00

135

250,00

ЭЦВ14-630

175,00

(630,00)

45

7

62

110,00

90

220,00

135

335,00

ЭЦВ16-160

44,40

(160,00)

450

1

64

300,00

378

396,7

500

330,00

550

355,00

600

400,00

ЭЦВ16-200

55,60

(200,00)

400

2

300,00

450

355,00

500

400,00

550

450,00

600

650

500,00

ЭЦВ16-250

69,40

(250,00)

300

300,00

350

335,00

400

400,00

450

450,00

500

500,00

ЭЦВ16-320

88,90

(320,00)

250

3

315,00

300

375,00

350

450,00

400

500,00

450

560,00

500

630,00

ЭЦВ16-400

111,00

(400,00)

200

4

315,00

250

400,00

300

450,00

350

560,00

400

630,00

ЭЦВ16-500

139,00

(500,00)

150

6

300,00

200

400,00

250

500,00

300

560,00

350

630,00

ЭЦВ16-630

175,00

(630,00)

150

7

355,00

200

500,00

250

630,00

ЭЦВ16-800

222,20

(800,00)

45

9

150,00

90

280,00

135

400,00

180

560,00

225

630,00

(Измененная редакция, Изм. № 1)

Таблица 2

Типоразмер агрегата

Подача, Q×10-3 м3/с (м3/ч)

Напор H, м

Подпор, м

Коэффициент полезного действия h, %, не менее

Мощность электродвигателя, кВт

Габаритный размер в поперечном сечении, мм, не более

Внутренний диаметр обсадной трубы (скважины), мм, не менее

ЭЦВ5-4

1,11 (4)

125

1

34

2,8

120

125

ЭЦВ5-6,3

1,75 (6,3)

80

38

ЭЦВ6-4

1,11 (4)

90

-

-

145

150

130

43

4,5

190

ЭЦВ6-6,3

1,75 (6,3)

85

46 (45)

2,8

125

47 (46)

4,5

ЭЦВ6-8

2,22 (8,00)

60

46

2,0

80

47

51

2,8

130

4,5

160

5,5

195

8,0

235

310

11,0

380

16,0

450

ЭЦВ6-10

2,78 (10)

50

47 (46)

2,8

80**

47

4,5

110

52

5,5

140

8,0

185

53

235

52

11,0

ЭЦВ6-16

4,44 (16)

50

1

47

4,5

75

52

5,5

110*

-

-

160*

ЭЦВ8-16

4,44 (16)

140**

58

11,0

186

200

ЭЦВ8-25

6,94 (25)

100

11,0

150**

59

16,0

300

58

32,0

ЭЦВ8-40

11,1

(40)

60

54

11,0

90

55

16,0

120

60

22,0

180

58

32,0

ЭЦВ10-63

17,5 (63)

65

62

22,0

235

250

110

63 (61)

32,0

150

45,0

270

64

65,0

ЭЦВ10-120

33,3 (120)

60

32,0

ЭЦВ10-160

44,4 (160)

15*

-

-

35*

ЭЦВ12-63

1,75 (63)

520*

281

301

ЭЦВ12-160

44,4 (160)

65

60

45,0

100

62

65,0

140

63

90,0

ЭЦВ12-210

58,3 (210)

25

2

63 (61)

22,0

55

62

45,0

145

65

125,0

ЭЦВ12-255

70,6 (255)

30*

-

-

ЭЦВ12-375

104,0 (375)

30*

6

-

-

ЭЦВ14-120

33,3 (120)

540*

1

-

-

330

353

ЭЦВ14-210

58,3 (210)

300

2

ЭЦВ16-375

104,0 (375)

175

6

378

402

____________

* Агрегаты изготовляют для скважин с показателями воды по п. 2.

** Агрегаты изготовляют для скважин с показателями воды, указанными во вводной части п. 2.

(Измененная редакция, Изм. № 1, 2).

Примечания к табл. 1 и 2:

1. Основные параметры агрегатов обеспечиваются при номинальных значениях частоты тока и напряжения, указанных в табл. 3.

2. Частота вращения (синхронная) вала агрегатов 3000 об/мин (50 с-1).

3. Значения подпора указаны для работы агрегатов на воде с температурой 25 °С при барометрическом давлении над свободной поверхностью 0,1 МПа (760 мм. рт. ст.) и внутреннем диаметре обсадной трубы (скважины) по табл. 1 и 2.

4. Допускается использование в агрегатах электродвигателей других мощностей из указанного в таблице ряда с соответствующим изменением к. п. д.

5. Значения КПД в скобках для модернизированных агрегатов до 01.01.88.

6. Значения габаритного размера в поперечном сечении и внутреннего диаметра обсадной трубы (скважины) в скобках указаны для агрегатов с двигателями с защитной гильзой или с компаудированным статором.

(Измененная редакция, Изм. № 1, 2).

2. Для агрегатов, работающих в скважинах с химически активной водой (исполнение Х), с повышенной температурой (исполнение Тр), с повышенным содержанием твердых механических примесей (исполнение Г), в условиях повышенных требований по ударостойкости и сейсмостойкости (исполнение А), с двигателем с защитной гильзой и повышенными требованиями по надежности (Н), а также для различных их сочетаний, настоящий стандарт устанавливает только номинальные значения подачи, напора и размер агрегата.

(Измененная редакция, Изм. № 1).

3. Отклонение напоров от значений, указанных в табл. 1 и 2, не должны превышать:

±10 % - для агрегатов с напорами до 50 м.,

 - для агрегатов с напорами свыше 50 м.

4. Технические требования и значения массы к конкретным агрегатам, а также значения к. п. д. и предельные отклонения по напору для агрегатов по п. 2 устанавливают в технических условиях.

Поля Q скважинных агрегатов

Черт. 1

(Измененная редакция, Изм. № 1).

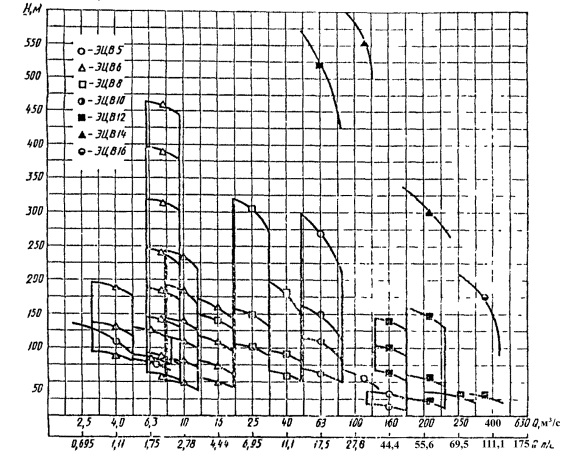

Поля Q-Н

Черт. 2

(Измененная редакция, Изм. № 1).

5. Агрегаты должны изготовляться на номинальные напряжения частоты переменного тока 50 Гц по ГОСТ 12139, указанные в табл. 3.

Таблица 3

Напряжения, В

Мощность электродвигателя, кВт

220

От 0,18 до 0,37

380, 415, 660

» 0,55 » 90,0

660

» 90,0 » 185,0

3000

» 200,0 » 630,0

Допускается изготавливать агрегаты для экспорта на напряжения 380, 440 и 660 В частоты переменного тока 60 Гц с параметрами согласно договору (контракту).

(Измененная редакция, Изм. № 1, 2).

6. Распределение агрегатов, указанных в табл. 1 и 2, в поле Q (подача) - Н (напор) должно соответствовать указанному на черт. 1 и 2.

7. Для агрегатов, эксплуатирующихся в условиях с давлением на входе ниже атмосферного, значение допускаемого кавитационного запаса приведено в приложении 1, при этом агрегат должен быть погруженным под уровень воды.

8. Структурная схема обозначения агрегата приведена в приложении 2.

ПРИЛОЖЕНИЕ 1

Справочное

Допускаемый навигационный запас Dhдоп для поминального режима работы агрегатов

Типоразмер агрегата

Dhдоп, м

Типоразмер агрегата

Dhдоп, м

ЭЦВ4-1

0,5

ЭЦВ10-200

8,5

ЭЦВ4-1,5

0,5

ЭЦВ10-250

9,7

ЭЦВ4-2,5

0,6

ЭЦВ10-320

11,0

ЭЦВ4-4

0,7

ЭЦВ12-63

4,1

ЭЦВ4-6,5

0,9

ЭЦВ12-65

4,1

ЭЦВ4-10

1,3

ЭЦВ12-100

5,6

ЭЦВ5-4

0,7

ЭЦВ12-120

6,5

ЭЦВ5-6,3

0,9

ЭЦВ12-160

7,4

ЭЦВ5-6,5

0,9

ЭЦВ12-200

8,5

ЭЦВ5-10

1,3

ЭЦВ12-210

8,5

ЭЦВ5-16

1,7

ЭЦВ12-250

9,7

ЭЦВ5-25

2,3

ЭЦВ12-255

9,7

ЭЦВ6-4

0,7

ЭЦВ12-320

11,0

ЭЦВ6-5

0,8

ЭЦВ12-375

12,0

ЭЦВ6-6,3

0,9

ЭЦВ12-400

12,4

ЭЦВ6-6,5

0,9

ЭЦВ12-500

13,8

ЭЦВ6-8

1,0

ЭЦВ14-100

5,6

ЭЦВ6-10

1,3

ЭЦВ14-120

6,5

ЭЦВ6-16

1,7

ЭЦВ14-160

7,4

ЭЦВ6-25

2,3

ЭЦВ14-200

8,5

ЭЦВ6-40

3,1

ЭЦВ14-210

8,5

ЭЦВ6-65

4,1

ЭЦВ14-250

9,7

ЭЦВ8-16

1,7

ЭЦВ14-320

11,0

ЭЦВ8-25

2,3

ЭЦВ14-400

12,4

ЭЦВ8-40

3,1

ЭЦВ14-500

13,8

ЭЦВ8-65

4,1

ЭЦВ14-630

15,4

ЭЦВ8-100

5,6

ЭЦВ16-160

7,4

ЭЦВ8-120

6,5

ЭЦВ16-200

8,5

ЭЦВ8-160

7,4

ЭЦВ16-250

9,7

ЭЦВ10-63

4,1

ЭЦВ16-320

11,0

ЭЦВ10-65

4,1

ЭЦВ16-400

12,4

ЭЦВ10-100

5,6

ЭЦВ16-500

13,8

ЭЦВ10-120

6,5

ЭЦВ16-630

15,4

ЭЦВ10-160

7,4

ЭЦВ16-800

17,1

Примечание. Значение допускаемого кавитационного запаса при испытании агрегатов изготовлением не проверяется.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Справочное

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ АГРЕГАТА

1 - обозначение модернизации;

2 - типоразмер агрегата;

3 - характеристика типоразмера по диаметру скважины, уменьшенному в 25 раз и округленному;

4 - подача, м3/ч;

5 - напор, м;

6 - исполнение агрегата по п. 2;

7 - вид климатического исполнения по ГОСТ 15150.

Пример условного обозначения агрегата для скважины внутренним диаметром обсадной трубы 150 мм с подачей 4 м3, напором 90 м, исполнения У:

Агрегат ЭЦВ6-1-90-У ГОСТ 10428-89

То же, для агрегатов, работающих в скважинах с химически активной водой:

Агрегат ЭЦВ6-4-90Х-У ГОСТ 10128-89

То же для агрегатов, работающих в скважинах с химически активной водой, с повышенной температурой и содержанием твердых механических примесей более 0,01 %, в условиях повышенных требований по ударостойкости и сейсмостойкости после первой модернизации:

Агрегат 1ЭЦВ6-4-90ХТрГА-У ГОСТ 10428-89

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛНИТЕЛИ

А.Я. Иорданов (руководитель темы); А.Н. Варфоломеев; А.П. Черный; В.Е. Аникиенко; А.Д. Гуринович, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.06.89 № 1622

3. Срок проверки - 1994 г., периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 10428-79

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 12139-84

5

ГОСТ 15150-69

Вводная часть, приложение 2
