ГОСТ Р ИСО 8380-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Машины для лесного хозяйства

КУСТОРЕЗЫ И МОТОКОСЫ
БЕНЗИНОМОТОРНЫЕ

Методы испытаний
защитного устройства режущего приспособления
на прочность

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Техническим комитетом ТК 287 «Ручное портативное механизированное оборудование для лесной промышленности и лесного хозяйства»

ВНЕСЕН Управлением машиностроения Госстандарта России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30 ноября 1999 г. № 487-ст

3 Настоящий стандарт представляет собой полный аутентичный текст ИСО 8380-93 «Машины для лесного хозяйства. Кусторезы и мотокосы бензиномоторные. Методы испытаний защитного устройства режущего приспособления на прочность»

4 ВЗАМЕН ГОСТ Р 50163-92 (ИСО 8380-85)

Содержание

1 Область применения

2 Нормативные ссылки

3 Общие требования

4 Методы испытаний

ГОСТ Р ИСО 8380-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Машины для лесного хозяйства

КУСТОРЕЗЫ И МОТОКОСЫ БЕНЗИНОМОТОРНЫЕ

Методы испытаний защитного устройства режущего приспособления на прочность

Forestry machinery. Gasoline brash-cutters and grass-trimmers.
Cutting attachment guard strength. Test methods

Дата введения 2001-01-01

1 Область применения

Настоящий стандарт устанавливает методы испытаний на прочность защитного устройства режущего приспособления переносных кусторезов и мотокос с двигателем внутреннего сгорания. Требования стандарта являются обязательными.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ Р ИСО 7918-99 Машины для лесного хозяйства. Кусторезы бензиномоторные. Защитное устройство дискового полотна. Размеры.

3 Общие требования

После испытаний согласно разделу 4 настоящего стандарта защитное устройство режущего приспособления должно быть без изломов или трещин.

Размеры защитного устройства режущего приспособления до и после испытаний должны соответствовать установленным в ГОСТ Р ИСО 7918.

4 Методы испытаний

4.1 Перед испытаниями необходимо снять с кусторезов (мотокос) режущее устройство. Испытания должны проводиться при температуре защитного устройства режущего инструмента (40 ± 2) °С и (-25 ± 3) °С.

Нагреву или охлаждению необязательно подвергать кусторез (мотокосу) целиком, достаточно подвергнуть нагреву и охлаждению защитное устройство. Кусторез (мотокосу) следует укрепить на шарнирном кронштейне в соответствии с рисунком 1, при этом защитное устройство режущего полотна должно находиться внизу.

4.2 При указанных в 4.1 значениях температуры по защитному устройству наносят 50 ударов стальным молотком, подвешенным на маятнике длиной (700 ± 5) мм. Маятник должен быть по возможности легким. Масса молотка должна быть такой, чтобы при условиях, указанных в 4.2.1 и 4.2.2, энергия удара была равна (25 ± 0,5) Дж.

Молоток должен иметь диаметр 85 мм и радиус закругления углов не более 5 мм.

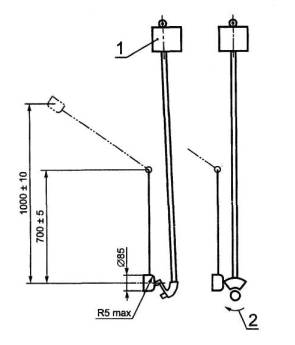

Размеры в мм

а) удар по задней кромке                  б) удар по боковой поверхности

1 - шарнирный кронштейн; 2 - направление вращения режущего устройства

Рисунок 1 - Схема испытания защитного устройства режущего приспособления на прочность

4.2.1 Сначала молоток поднять на высоту (1000 ± 10) мм над защитным устройством, а затем опустить его таким образом, чтобы удар пришелся по задней кромке защитного устройства (рисунок 1а).

При каждом значении температуры, указанной в 4.1, по защитному устройству должно быть нанесено 25 ударов.

4.2.2 Затем молоток поднять на высоту (1000 ± 10) мм над защитным устройством и опустить его таким образом, чтобы удар пришелся по боковой поверхности защитного устройства (рисунок 1б).

При каждом значении температуры, указанной в 4.1, по защитному устройству должно быть нанесено 25 ударов.

Ключевые слова: кусторезы, мотокосы, защита режущего устройства, прочность, испытания, энергия удара, размеры, температура
