МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ ГРУЗОВЫЕ (ЦАПФЫ)

Конструкция

Loaded screws (journals).
Design

ГОСТ
8922-69

Взамен
ГОСТ 8922-58

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

01.07.70

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1030

Настоящий стандарт распространяется на грузовые винты, предназначенные для подъема, опускания и удержания на весу приспособлений.

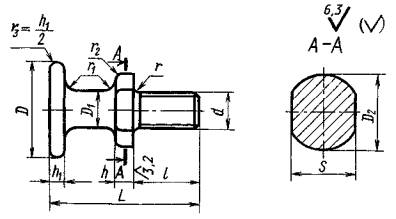

1. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение винтов

Применяемость

d

L

D

D1

D2

S
h
13

l

h

h1

r

r 1

r2

P*, кгс

Масса, кг »

7095-0021



М12

50

32

12

25

22

22

6

5

2

4

2

120

0,085

7095-0022



М16

65

40

16

30

24

28

8

6

6

200

0,170

7095 0023



М20

80

45

20

36

27

32

10

8

3

8

300

0,314

7095-0024



М24

95

55

25

45

36

38

10

3

480

0,562

7095-0025



М30

110

65

30

55

41

45

12

10

4

720

0,918

7095-0026



М36

125

70

36

60

46

52

12

4

1100

1,374

7095-0027



М42

140

80

42

70

60

60

14

12

5

1650

2,056

7095-0028



М48

160

85

50

75

65

70

14

16

2420

2,977

* Допускаемая нагрузка на винт.

Примечание. При изготовлении грузовых винтов методом горячей штамповки нерабочие поверхности винтов не следует подвергать механической обработке.

Пример условного обозначения грузового винта размером d= М12:

Винт 7095-0021 ГОСТ 8922-69

(Измененная редакция, Изм. 1, 2, 3).

2. Материал - сталь марки 20 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 20.

3. Неуказанные предельные отклонения размеров:

4. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6 g по ГОСТ 16093-81.

3, 4. (Измененная редакция, Изм. № 3).

5. Размеры недорезов и фасок для резьбы - по ГОСТ 10549-80.

6. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

7. Размеры гнезд под грузовые винты и остальные технические требования - по ГОСТ 4751-73.

8. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии винтов одного типоразмера.

9. Пример применения грузовых винтов указан в приложении.

(Введен дополнительно, Изм. № 3).

ПРИЛОЖЕНИЕ
Справочное

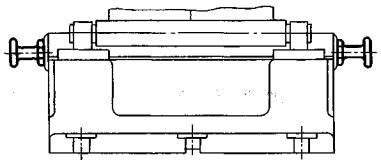

ПРИМЕР ПРИМЕНЕНИЯ ГРУЗОВЫХ ВИНТОВ
