МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КРАНЫ КОНСОЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ
ПЕРЕДВИЖНЫЕ

Типы

Movable electric cantilever cranes. Types

ГОСТ
28448-90

Дата введения 01.01.91

Настоящий стандарт распространяется на консольные электрические передвижные краны групп режима работы 6К и 4К по ГОСТ 25546 (далее - краны).

Краны группы режима работы 6К для металлургического производства с грузовой тележкой, управляемые из кабины, грузоподъемностью от 5 до 16 т изготавливают в климатическом исполнении У категории размещения 2 по ГОСТ 15150 для работы при температурах от плюс 50 °С до минус 40 °С.

Краны группы режима работы 4К общего назначения с электрической талью по ГОСТ 22584 или зарубежного производства с технической характеристикой, аналогичной электроталям по ГОСТ 22584, с механизмом передвижения грузоподъемностью от 1 до 16 т, управляемые с пола, изготавливают в климатическом исполнении У категорий размещения 1, 2 и 3 по ГОСТ 15150.

Краны работают на трехфазном токе напряжением 220 или 380 В, частотой 50 Гц.

Стандарт не распространяется на краны, предназначенные для работы во взрывоопасной и пожароопасной средах, в помещениях с парами кислот и щелочей.

Стандарт устанавливает типы, основные параметры и размеры кранов, установочные размеры на подкрановые пути с указанием предельных отклонений размеров на укладку подкрановых рельсов, рекомендуемые коэффициенты динамичности для выбора подкрановых путей.

1. Краны разделяют на типы:

1 - консольный передвижной для металлургического производства группы режима работы 6К;

2 - консольный передвижной общего назначения группы режима работы 4К;

3 - консольный передвижной с поворотной стрелой общего назначения группы режима работы 4К.

2. Основные параметры и размеры кранов типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 - на черт. 2 и в табл. 2, типа 3 - на черт. 3 и в табл. 3.

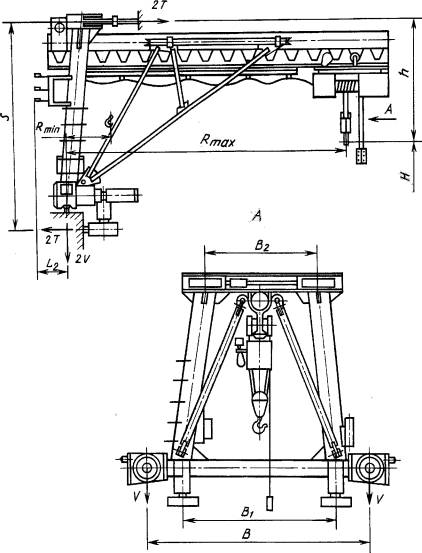

Черт. 1

Примечание. Черт. 1-3 не определяют конструкцию крана.


Таблица 1

Размеры, м

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема Н

Расстояние между осями горизонтальных рельсов S, не более

В

С

B1

C1

В2

C2

Задний габарит L2

Расстояние от крюка до оси верхнего горизонтального рельса h

Статическая нагрузка на колесо крана, кН, не более

Конструктивная масса, т, не более

Удельная масса, т/т·м

Наименьший Rmin

Наибольший Rmax

горизонтальное Т

вертикальное V

31 5922 6031 03



0,66



16

















2,3





11,75

0,470

31 5922 6032 02





20





















11,85

0,474

31 5922 6033 01





5,0

24



















90

90

12,25

0,490

31 5922 6034 00



0,91

28

















2,5

12,45

0,498

31 5922 6035 10





32





















12,65

0,506

31 5922 6036 09







36























12,85

0,514

31 5922 6037 08



0,66



16

















2,3





12,50

0,397

31 5922 6038 07





20





















12,60

0,399

31 5922 6039 06





6,3

24



















120

95

13,00

0,413

31 5922 6041 01



0,91

28

















2,5

13,20

0,420

31 5922 6042 00





32





















13,40

0,426

31 5922 6043 10

5,0





36

3,0

4,8

2,82

3,5

0,7

2,21

1,3

0,32







13,60

0,432

31 5922 6044 09

0,66



16

2,3





13,50

0,338

31 5922 6045 08





20





















13,60

0,340

31 5922 6046 07





8,0

24



















150

100

14,00

0,350

31 5922 6047 06



0,91

28

















2,5

14,20

0,355

31 5922 6048 05





32





















14,40

0,360

31 5922 6049 04







36























14,60

0,365

31 5922 6051 10







16























14,70

0,294

31 5922 6052 09







20























14,80

0,296

31 5922 6053 08



0,6

10,0

24

















2,0

190

110

15,20

0,304

31 5922 6054 07



28

















15,40

0,308

31 5922 6055 06







32























15,60

0,312

31 5922 6056 05







36























15,80

0,316

31 5922 7011 03



0,66



16

















2,3





12,9

0,323

31 5922 7012 02





20





















13,0

0,325

31 5922 7013 01





5,0

24



















115

125

13,4

0,335

31 5922 7014 00



0,91

28

















2,5

13,6

0,340

31 5922 7015 10





32





















13,8

0,345

31 5922 7016 09







36























14,0

0,350

31 5922 7017 08



0,66



16

















2,3





13,9

0,276

31 5922 7018 07





20





















14,0

0,278

31 5922 7019 06

8,0



6,3

24

3,0

4,8

2,82

3,5

0,7

2,21

1,3





150

130

14,4

0,286

31 5922 7021 01

0,91

28



2,5

14,6

0,290

31 5922 7022 00





32





















14,8

0,294

31 5922 7023 10







36















0,32







15,0

0,298

31 5922 7024 09



0,66



16















2,3





14,9

0,233

31 5922 7025 08





20





















15,0

0,235

31 5922 7026 07





8,0

24



















200

135

15,4

0,241

31 5922 7027 06





28

















2,5

15,6

0,244

31 5922 7028 05







32





















15,8

0,247

31 5922 7029 04







36























16,0

0,250

31 5922 8011 10



0,91



16























16,9

0,271

31 5922 8012 09





20























17,0

0,272

31 5922 8013 08

12,5



5,0

24

5,0

5,8

2,9

5,0

0,8

2,8

1,8



4,0

115

165

17,4

0,279

31 5922 8014 07



28



17,6

0,282

31 5922 8015 06







32























17,8

0,285

31 5922 8016 05







36























18,0

0,288

31 5922 8017 04







16























17,9

0,228

31 5922 8018 03







20























18,0

0,229

31 5922 8019 02

12,5



6,3

24



















150

170

18,4

0,234

31 5922 8021 08



28



















18,6

0,237

31 5922 8022 07







32























18,8

0,239

31 5922 8023 06



0,91



36

5,0

5,8

2,9

5,0

0,8

2,8

1,8

0,32

4,0





19,0

0,242

31 5922 9011 06





16





23,9

0,299

31 5922 9012 05







20























24,0

0,300

31 5922 9013 04

16,0



5,0

24



















150

220

24,4

0,305

31 5922 9014 03



28



















24,6

0,308

31 5922 9015 02







32























24,8

0,310

31 5922 9016 01







36























25,0

0,313

Черт. 2

Таблица 2

Размеры, м

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема Н

Расстояние между осями горизонтальных рельсов S, не более

В

B1

В2

Задний габарит L2

Расстояние от крюка до оси верхнего горизонтального рельса h

Статическая нагрузка на колесо крана, кН, не более

Конструктивная масса, т, не более

Удельная масса т/т·м

Наименьший Rmin

Наибольший Rmax

горизонтальное Т

вертикальное V

31 5922 2014 09



0,23



6,3

















2,625

0,656

31 5922 2015 08



0,33

4,0

12













13

19

2,650

0,662

31 5922 2016 07



0,44



18

















2,675

0,668

31 5922 2017 06



0,23



6,3

















2,710

0,542

31 5922 2018 05



0,33

5,0

12













15

19,5

2,735

0,547

31 5922 2019 04



0,44



18

















2,760

0,552

31 5922 2021 10



0,23



6,3

















2,815

0,446

31 5922 2022 09

1,0

0,33

6,3

12











1,7

20

20,0

2,840

0,450

31 5922 2023 08



0,44



18

















2,865

0,454

31 5922 2024 07



0,23



6,3

















3,170

0,396

31 5922 2025 06



0,33

8,0

12













25

21,5

3,195

0,399

31 5922 2026 05



0,44



18

3,0

3,14

2,4

1,2

0,300







3,220

0,402

31 5922 2027 04



0,23



6,3







3,330

0,333

31 5922 2028 03



0,33

10,0

12













32

22,5

3,355

0,335

31 5922 2029 02



0,44



18

















3,380

0,338

31 5922 4021 02



0,28



6,3

















2,720

0,34

31 5922 4022 01



0,38

4,0

12













22

24,5

2,755

0,344

31 5922 4023 00



0,48



18

















2,790

0,348

31 5922 4024 10



0,28



6,3

















2,985

0,298

31 5922 4025 09

2,0

0,38

5,0

12











2,0

28

25,5

3,020

0,302

31 5922 4026 08



0,48



18

















3,055

0,305

31 5922 4027 07



0,28



6,3

















3,090

0,245

31 5922 4028 06



0,38

6,3

12













35

26,0

3,125

0,248

31 5922 4029 05



0,48



18

















3,160

0,250

31 5922 4031 00

2,0

0,28

8,0

6,3

3,0

3,14

2,4

1,2

0,300

2,0

50

30,5

3,905

0,244

31 5922 4032 10

0,38

12

3,940

0,246

31 5922 4033 09

0,48

18

3,975

0,248

31 5922 4034 08

0,28

10,0

6,3

60

31,5

4,095

0,204

31 5922 4035 07

0,38

12

4,130

0,206

31 5922 4036 06

0,48

18

4,165

0,208

31 5922 3024 03

3,2

0,36

4,0

6,3

2,22

35

32,5

3,060

0,239

31 5922 3025 02

0,47

12

3,105

0,243

31 5922 3026 01

0,585

18

3,150

0,246

31 5922 3027 00

0,36

5,0

6,3

40

35,5

3,685

0,230

31 5922 3028 10

0,47

12

3,730

0,233

31 5922 3029 09

0,585

18

3,775

0,236

31 5922 3031 04

0,36

6,3

6,3

55

36,0

3,810

0,189

31 5922 3032 03

0,47

12

3,855

0,191

31 5922 3033 02

0,585

18

3,900

0,193

31 5922 3034 01

0,36

8,0

6,3

4,1

3,0

1,6

72

38,0

4,180

0,163

31 5922 3035 00

0,47

12

4,225

0,165

31 5922 3036 10

0,585

18

4,270

0,167

31 5922 3037 09

0,36

10,0

6,3

88

43,5

4,350

0,136

31 5922 3038 08

0,47

12

4,395

0,137

31 5922 3039 07

0,585

18

4,440

0,139

31 5922 6057 04



0,315



6,3

















3,795

0,190

31 5922 6058 03



0,415

4,0

12













45

45,0

3,850

0,193

31 5922 6059 02



0,52



18

















3,910

0,196

31 5922 6061 08



0,315



6,3

















4,280

0,171

31 5922 6062 07



0,415

5,0

12













60

47,0

4,335

0,173

31 5922 6063 06



0,52



18

















4,395

0,176

31 5922 6064 05



0,315



6,3

















4,450

0,141

31 5922 6065 04

5,0

0,415

6,3

12













80

48,0

4,505

0,143

31 5922 6066 03



0,52



18

















4,565

0,145

31 5922 6067 02



0,315



6,3

















4,940

0,124

31 5922 6068 01



0,415

8,0

12

3,0

4,1

3,0

1,6

0,300

2,5

100

51,0

4,995

0,125

31 5922 6069 00



0,52



18

















5,055

0,126

31 5922 6071 06



0,315



6,3

















5,200

0,104

31 5922 6072 05



0,415

10,0

12













120

67,0

5,255

0,105

31 5922 6073 04



0,52



18

















5,315

0,106

31 5922 7031 10



0,319



6,3

















4,930

0,154

31 5922 7032 09



0,419

4,0

12













78

66,0

5,030

0,157

31 5922 7033 08

8,0

0,56



18

















5,135

0,160

31 5922 7034 07

0,319



6,3

















5,230

0,130

31 5922 7035 06



0,419

5,0

12













100

67,5

5,330

0,133

31 5922 7036 05



0,56



18

















5,440

0,136

31 5922 7037 04



0,319



6,3

















5,370

0,106

31 5922 7038 03

8.0

0,419

6,3

12













120

70,0

5,470

0,108

31 5922 7039 02







18

















5,580

0,110

31 5922 8024 05







6,3

















5,600

0,112

31 5922 8025 04





4,0

12













110

92,0

5,700

0,114

31 5922 8026 03

12,5





18

3,0

4,1

3,0

1,6

0,300

2,5





5,800

0,116

31 5922 8027 02

0,56



6,3





5,700

0,091

31 5922 8028 01



5,0

12













115

92,5

5,800

0,092

31 5922 8029 00







18

















5,900

0,094

31 5922 9017 00







6,3

















5,200

0,081

31 5922 9018 10

16,0



4,0

12













135

107,5

5,300

0,082

31 5922 9019 09







18

















5,400

0,084



Черт. 3

Таблица 3

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема Н

Расстояние

Задний габарит L2

Вертикальный подход h, не более

Статическая нагрузка на колесо крана, кН, не более

Конструктивная масса, т, не более

Удельная масса, т/т·м

Наименьший Rmin

Наибольший Rmax

между осями горизонтальных рельсов S

от оси вращения до оси вертикального рельса L1

горизонтальное Т

вертикальное V

31 5922 2031 08







6,3













1,875

0,75

31 5922 2032 07





2,5

12









12,0

15,0

1,900

0,76

31 5922 2033 06







18













1,925

0,77

31 5922 2034 05







6,3













2,120

0,663

31 5922 2035 04





3,2

12









13,0

16,0

2,145

0,670

31 5922 2036 03







18













2,170

0,678

31 5922 2037 02







6,3













2,490

0,623

31 5922 2038 01





4,0

12









15,0

18,0

2,515

0,629

31 5922 2039 00







18













2,540

0,635

31 5922 2041 06







6,3













2,575

0,515

31 5922 2042 05

1,0

0,7

5,0

12

3,0

1,0

0,3

3,1

17,0

18,5

2,600

0,52

31 5922 2043 04







18













2,626

0,525

31 5922 2044 03







6,3













2,655

0,421

31 5922 2045 02





6,3

12









20,0

19,0

2,680

0,425

31 5922 2046 01







18













2,705

0,429

31 5922 2047 00







6,3













3,325

0,416

31 5922 2048 10





8,0

12









20,5

22,0

3,350

0,419

31 5922 2049 09







18













3,375

0,422

31 5922 2051 04







6,3













3,475

0,348

31 5922 2053 03





10,0

12









30,0

23,0

3,500

0,35

31 5922 2054 02







18













3,525

0,353

31 5922 4037 05







6,3













2,370

0,474

31 5922 4038 04





2,5

12









18,0

23,0

2,405

0,481

31 5922 4039 03







18













2,440

0,488

31 5922 4041 09







6,3













2,540

0,397

31 5922 4042 08





3,2

12









21,0

23,5

2,575

0,402

31 5922 4043 07







18













2,610

0,408

31 5922 4044 06







6,3













2,580

0,323

31 5922 4045 05





4,0

12









24,0

24,0

2,615

0,327

31 5922 4046 04







18













2,650

0,331

31 5922 4047 03







6,3













3,140

0,314

31 5922 4048 02

2,0

0,75

5,0

12

3,0

1,0

0,3

3,1

29,0

26,0

3,175

0,318

31 5922 4049 01







18













3,210

0,321

31 5922 4051 07







6,3













3,270

0,260

31 5922 4052 06





6,3

12









34,5

27,0

3,305

0,262

31 5922 4053 05







18













3,340

0,265

31 5922 4054 04







6,3













4,090

0,256

31 5922 4055 03





8,0

12









43,0

31,0

4,125

0,258

31 5922 4056 02







18













4,160

0,26

31 5922 4057 01







6,3













4,320

0,216

31 5922 4058 00





10,0

12









51,0

32,5

4,355

0,218

31 5922 4059 10







18













4,390

0,220

31 5922 3041 02







6,3













3,05

0,381

31 5922 3042 01





2,5

12









27,0

32,0

3,095

0,387

31 5922 3043 00







18













3,14

0,393

31 5922 3044 10







6,3













3,18

0,311

31 5922 3045 09





3,2

12









32,0

32,5

3,225

0,315

31 5922 3046 08







18













3,27

0,319

31 5922 3047 07







6,3













3,25

0,254

31 5922 3048 06





4,0

12









36,5

33,0

3,295

0,257

31 5922 3049 05







18













3,34

0,261

31 5922 3051 00







6,3













3,93

0,246

31 5922 3052 10

3,2

0,87

5,0

12

3,0

1,0

0,3

3,1

44,5

36,5

3,975

0,248

31 5922 3053 09







18













4,02

0,251

31 5922 3054 08







6,3













4,085

0,203

31 5922 3055 07





6,3

12









53,0

37,0

4,13

0,205

31 5922 3056 06







18













4,175

0,207

31 5922 3057 05







6,3













5,35

0,209

31 5922 3058 04





8,0

12









66,0

43,5

5,395

0,211

31 5922 3059 03







18













5,44

0,213

31 5922 3061 09







6,3













5,6

0,175

31 5922 3062 08





10,0

12









79,0

45,0

5,645

0,176

31 5922 3063 07







18













5,69

0,178

31 5922 6074 03







6,3













3,810

0,305

31 5922 6075 02





2,5

12









40,0

45,0

3,865

0,309

31 5922 6076 01







18













3,925

0,314

31 5922 6077 00







6,3













3,975

0,248

31 5922 6078 10





3,2

12









47,0

46,0

4,030

0,252

31 5922 6079 09







18













4,090

0,256

31 5922 6081 04







6,3













4,060

0,203

31 5922 6082 03





4,0

12









56,0

46,5

4,115

0,206

31 5922 6083 02







18













4,175

0,209

31 5922 6084 01







6,3













5,220

0,209

31 5922 6085 00

5,0

1,045

5,0

12

3,0

1,0

0,3

3,1

67,0

52,0

5,275

0,211

31 5922 6086 10







18













5,335

0,213

31 5922 6087 09







6,3













5,380

0,171

31 5922 6088 08





6,3

12









80,0

53,0

5,435

0,173

31 5922 6089 09







18













5,495

0,174

31 5922 6091 02







6,3













5,830

0,146

31 5922 6092 01





8,0

12









97,5

55,5

5,885

0,147

31 5922 6093 00







18













5,995

0,137

31 5922 6094 10







6,3













6,180

0,124

31 5922 6095 09





10,0

12









118,0

57,0

6,235

0,125

31 5922 6096 08







18













6,295

0,126

31 5922 7041 08

8,0

1,06

2,5

6,3

3,0

1,0

0,3

3,1

64,0

71,5

5,800

0,29

31 5922 7042 07

12

6,000

0,3

31 5922 7043 06

18

6,200

0,31

31 5922 7044 05

3,2

6,3

75,5

73,0

6,100

0,238

31 5922 7045 04

12

6,300

0,246

31 5922 7046 03

18

6,500

0,254

31 5922 7047 02

4,0

6,3

89,0

74,5

6,400

0,2

31 5922 7048 01

12

6,600

0,206

31 5922 7049 00

18

6,810

0,213

31 5922 7051 06

5,0

6,3

105,1

76,0

6,700

0,167

31 5922 7052 05

12

6,900

0,216

31 5922 7053 04

18

7,115

0,222

31 5922 7054 03

6.3

6,3

126,5

77,0

6,840

0,136

31 5922 7055 02

12

7,040

0,140

31 5922 7056 01

18

7,255

0,144

31 5922 8031 06

12,5

2,5

6,3

92,0

99,0

6,900

0,221

31 5922 8032 05

12

7,100

0,227

31 5922 8033 04

18

7,200

0,230

31 5922 8034 03

3,2

6,3

109,0

100,0

7,000

0,175

31 5922 8035 02

12

7,200

0,18

31 5922 8036 01

18

7,400

0,185

31 5922 8037 00

12,5

1,06

4,0

6,3

3,0

1,0

0,3

3,1

127,5

100,5

7,100

0,142

31 5922 8038 10

12

7,300

0,146

31 5922 8039 09

18

7,500

0,15

31 5922 9021 04

16,0

2,5

6,3

113,0

118,0

7,100

0,139

31 5922 9022 03

12

7,300

0,143

31 5922 9023 02

18

7,500

0,146

31 5922 9024 01

3,2

6,3

133,5

118,5

7,200

0,112

31 5922 9025 00

12

7,400

0,116

31 5922 9026 10

18

7,600

0,119




Допускается отклонение линейных размеров на ± 5 %.

3. Скорости механизмов крана типа 1:

0,32 м/с - механизма подъема;

0,63 м/с - механизма передвижения грузовой тележки;

1,6 м/с - механизма передвижения крана.

Скорости механизмов кранов типов 2 и 3:

0,14 м/с (8 м/мин) - механизма подъема кранов грузоподъемностью 1-8 т;

0,071 м/с (4 м/мин) - механизма подъема кранов грузоподъемностью 12,5 и 16 т;

0,5 м/с (32 м/мин) - механизма передвижения грузовой тележки;

0,8 м/с (50 м/мин) - механизма передвижения крана;

0,008 с-1 (0,5 об/мин) - частота вращения консоли с вылетом крюка 8 и 10 м для крана типа 3;

0,016 с-1 (1 об/мин) - частота вращения консоли с вылетом крюка 5 и 6,3 м для кранов типа 3;

0,032 с-1 (2 об/мин) - частота вращения консоли с вылетом крюка 2,5; 3,2; 4 м для кранов типа 3.

Допускается отклонение скоростей на ± 15 %.

4. Условное обозначение должно состоять из аббревиатуры ККП (кран консольный передвижной), обозначения типа, значений грузоподъемности, наибольшего вылета крюка и высоты подъема.

Пример условного обозначения крана типа 2 грузоподъемностью 2 т, с наибольшим вылетом крюка 10 м и высотой подъема 12 м:

ККП2-2-10-12 ГОСТ 28448-90

5. Установленная мощность электродвигателей и удельный расход электроэнергии не должны превышать значений, указанных в табл. 4.

Таблица 4

Грузоподъемность, т

Установленная мощность электродвигателей N, кВт, не более

Удельный расход электроэнергии, Вт·ч/т цикл, не более

Тип 1

Типы 2 и 3

Тип 1

Типы 2 и 3

1,0

-

3,4

-

28,5

2,0

-

5,0

-

25,5

3,2

-

10,0

-

23,8

5,0

25,6

13,1

45,0

22,6

8,0

36,5

22,3

41,0

22.0

12,5

48,5

21,0

39,0

20,0

16,0

72,5

37,1

39,0

20,0

6. Диапазон подъема крюка для кранов типов 2 и 3 - в соответствии с технической характеристикой электрической тали.

7. Установочные размеры кранов на подкрановые пути с указанием предельных отклонений размеров на укладку подкрановых рельсов приведены на черт. 4 и в табл. 5.

Черт. 4

Таблица 5

Установочные размеры кранов на подкрановые пути

Размеры, мм

Номинальные значения отклонений, мм

Тип 1

Типы 2 и 3

при монтаже

при эксплуатации

А

65 (100)

250

+6 -7

+8 -10

С

265 (320)

265

+8 -5

+ 10 -7

D

500 (800)

315

0(0) -8 (-10)

+3 (+5) -10 (-12)

Н

3000 (5000)

3000

± 6 (± 8)

± 8 (± 10)

Разность отметок опорных рельсов на соседних колоннах при пролетах между ними до 6 м

6

9

Разность отметок опорных рельсов на соседних колоннах при пролетах между ними больше 6 м

12

18

Взаимное смещение торцов стыкуемых рельсов

2

3

Отклонение рельсов от прямой линии на участке длиной 30 м

15

20

Зазоры в стыках рельсов при температуре 0 °С и длине рельса 12,5 м

4

Примечание. Размеры в скобках даны для кранов типа 1 грузоподъемностью 12,5 и 16 т.

8. Рекомендуемые коэффициенты жесткости и динамичности для выбора подкрановых путей кранов при расстоянии между опорными колоннами 6,0 м даны в табл. 6.

Таблица 6

Коэффициенты жесткости и динамичности подкрановых путей

Тип крана

Грузоподъемность Q, т

Вылет крюка L, м

Расстояние между осями

Коэффициент жесткости

Коэффициент динамичности

Вертикальный рельс ´ 107, Н/м

Горизонтальный рельс

Вертикальный рельс

Горизонтальный верхний и нижний рельсы

нижний ´ 107, Н/м

верхний ´ 107, Н/м

1

5,0

5; 6,3; 8

3,0

4,47

4,23

2,55

1,118

1,223

10

5,40

5,12

3,10

1,113

1,224

8,0

5,0; 6,3

5,40

5,12

3,10

1,113

1,224

8,0

6,61

6,27

3,82

1,110

1,226

12,5

5,0

5,0

4,24

4,02

2,42

1,106

1,226

6,3

5,19

4,91

2,98

1,097

1,228

16,0

5,0

5,19

4,91

2,98

1,097

1,228

2; 3

1,0

4; 5; 6,3

3,0

2,69

2,38

0,96

1,111

1,166

8; 10

3,00

2,73

1,06

1,114

1,170

2,0

4,0

2,84

2,55

1,00

1,113

1,168

5,0; 6,3

3,26

3,00

1,14

1,116

1,173

8; 10

3,92

3,69

1,34

1,120

1,18

3,2

4,0

3,26

3,00

1.14

1,116

1,173

5,0; 6,3

3,92

3,69

1,34

1,120

1,180

8,0; 10,0

4,97

4,8

1,66

1,127

1,192

5,0

4,0

3,92

3,69

1,34

1,120

1,180

5,0; 6,3

4,97

4,8

1,66

1,127

1,192

8,0; 10,0

6,59

6,51

2,17

1,138

1,210

8,0

4,0

4,97

4,8

1,66

1,127

1,192

5,0; 6,3

6,59

6,51

2,17

1,138

1,210

12,5

4,0; 5,0

7,8

7,78

2,54

1,146

1,223

16,0

4,0

7,8

7,78

2,54

1,146

1,223

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 22.02.90 № 264

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15150-69

Вводная часть

ГОСТ 22584-96

»

ГОСТ 25546-82

»

5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ПЕРЕИЗДАНИЕ. Ноябрь 2005 г.
