государственный стандарт союза сср

ФРЕЗЫ ДЕРЕВОРЕЖУЩИЕ ДИСКОВЫЕ ПАЗОВЫЕ С НАПАЯННЫМИ ПЛАСТИНАМИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 11291-81

Е

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

Содержание

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4. ПРИЕМКА

5. МЕТОДЫ ИСПЫТАНИЙ

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

ПРИЛОЖЕНИЕ 1 Рекомендуемое КОНСТРУКТИВНЫЕ РАЗМЕРЫ ФРЕЗ

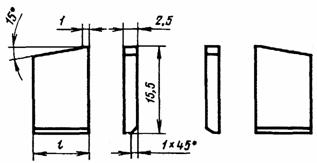

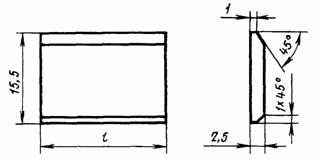

ПРИЛОЖЕНИЕ 2 Рекомендуемое КОНСТРУКЦИЯ И РАЗМЕРЫ ПЛАСТИН ДЛЯ ФРЕЗ ИСПОЛНЕНИЯ 2

ПРИЛОЖЕНИЕ 3 Рекомендуемое СХЕМА ИЗМЕРЕНИЯ ШИРИНЫ ФРЕЗ

ИНФОРМАЦИОННЫЕ ДАННЫЕ



государственный стандарт союза сср

ФРЕЗЫ ДЕРЕВОРЕЖУЩИЕ ДИСКОВЫЕ ПАЗОВЫЕ С НАПАЯННЫМИ ПЛАСТИНАМИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Carbide and HSS tipped woodwoving cutters.
Technical conditions

ГОСТ 11291-81

Дата введения 01.01.82

Настоящий стандарт распространяется на насадные дисковые пазовые дереворежущие фрезы с напаянными пластинами для получения прямоугольных пазов, выборки четвертей в древесине, древесных материалах и клееной древесине, изготовляемые для потребностей экономики страны и экспорта и предназначенные для работы на фрезерных и четырехсторонних строгальных станках и автоматических линиях.

Требования стандарта являются обязательными, кроме пп. 1.3, 1.4, 2.6, 2.10, 2.19, 2.20, 2.21 (примечание), 5.6.

Стандарт пригоден для целей сертификации по пп. 3.1 и 5.5.1.

(Измененная редакция, Изм. № 1, 2, 3, 5).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Фрезы следует изготовлять типов:

1 - для фрезерования вдоль волокон;

2 - для фрезерования поперек волокон.

Каждый из типов фрез изготовляют двух исполнений:

1 - с пластинами из твердого сплава для фрезерования пазов в древесных материалах и клееной древесине;

2 - с пластинами из быстрорежущей стали для фрезерования пазов в древесине.

(Измененная редакция, Изм. № 1, 2).

1.2. Основные размеры фрез должны соответствовать указанным на черт. 1 и в табл. 1.

1.3. Конструктивные размеры фрез приведены в приложении 1.

1.4. Форма и конструктивные размеры пластин для фрез типов 1 и 2 исполнения 2 приведены в приложении 2.

Тип 1                                                          Тип 2

Черт. 1

Таблица 1




Размеры в мм

Тип 1

Тип 2

D

d

В

Форма пластин по ГОСТ 13834 (исполнение 1)

Форма пластин из быстрорежущей стали по ГОСТ 11291 (исполнение 2)

Исполнение 1

Исполнение 2

Исполнение 1

Исполнение 2

Тип 1

Тип 2

Типы 1,2

Тип 2

Обозначение

Применя-
емость

Обозначение

Применя-
емость

Обозначение

Применя-
емость

Обозначение

Применя-
емость

Режущие зубья

Подрезающие зубья

Режущие зубья

Подрезающие зубья

Правые

Левые

3202-0425



3202-0426



3202-0427



3202-0428



125

30

4

04Д

04Д

01БД

05БД

06БД

3202-0256



3202-0275



3202-0309



3202-0328



5

3202-0257



3202-0276



3202-0311



3202-0329



6

06Д

03БД

04БД

3202-0258



3202-0277



3202-0312



3202-0331



8

3202-0259



3202-0278



3202-0313



3202-0332



10

3202-0261



3202-0279



3202-0314



3202-0333



12

3202-0262



3202-0281



3202-0315



3202-0334



14

3202-0263



3202-0282



3202-0316



3202-0335



16

3202-0264



3202-0283



3202-0317



3202-0336



18

3202-0265



3202-0284



3202-0318



3202-0337



20

3202-0185



3202-0285



3202-0223



3202-0338



32

4

04Д

05БД

06БД

3202-0186



3202-0286



3202-0224



3202-0339



5

3202-0187



3202-0287



3202-0225



3202-0341



6

06Д

03БД

04БД

3202-0188



3202-0288



3202-0226



3202-0342



8

3202-0189



3202-0289



3202-0227



3202-0343



10

3202-0191



3202-0291



3202-0228



3202-0344



12

3202-0192



3202-0292



3202-0229



3202-0345



14

3202-0193



3202-0293



3202-0231



3202-0346



16

3202-0194



3202-0294



3202-0232



3202-0347



125

32

18

04Д

06Д

01БД

03БД

04БД

3202-0195



3202-0295



3202-0233



3202-0348



20

3202-0266



3202-0296



3202-0319



3202-0349



160

30

6

3202-0267



3202-0297



3202-0321



3202-0351



8

3202-0268



3202-0298



3202-0322



3202-0352



10

3202-0269



3202-0299



3202-0323



3202-0353



12

3202-0271



3202-0301



3202-0324



3202-0354



14

3202-0272



3202-0302



3202-0325



3202-0355



16

3202-0273



3202-0303



3202-0326



3202-0356



18

3202-0274



3202-0304



3202-0327



3202-0357



20

3202-0196



3202-0305



3202-0234



3202-0358



32

6

3202-0197



3202-0306



3202-0235



3202-0359



8

3202-0198



3202-0307



3202-0236



3202-0361



10

3202-0199



3202-0308



3202-0237



3202-0362



12

3202-0201



3202-0372



3202-0238



3202-0403



14

3202-0202



3202-0373



3202-0239



3202-0404



16

3202-0203



3202-0374



3202-0241



3202-0405



18

3202-0204



3202-0375



3202-0242



3202-0406



20

3202-0363



3202-0376



3202-0394



3202-0407



180

30

6

3202-0364



3202-0377



3202-0395



3202-0408



8

3202-0365



3202-0378



3202-0396



3202-0409



10

3202-0366



3202-0379



3202-0397



3202-0411



12

3202-0367



3202-0381



3202-0398



3202-0412



14

3202-0368



3202-0382



3202-0399



3202-0413



16

3202-0369



3202-0383



3202-0401



3202-0414



18

3202-0371



3202-0384



3202-0402



3202-0415



20

3202-0205



3202-0385



3202-0243



3202-0416



40

6

3202-0206



3202-0386



3202-0244



3202-0417



8

3202-0207



3202-0387



3202-0245



3202-0418



10

3202-0208



3202-0388



3202-0246



3202-0419



12

3202-0209



3202-0389



3202-0247



3202-0421-



14

3202-0211



3202-0391



3202-0248



3202-0422



16

3202-0212



3202-0392



3202-0249



3202-0423



18

3202-0213



3202-0393



3202-0251



3202-0424



20


Пример условного обозначения фрезы типа 1, исполнения 1 диаметром D = 125 мм, d = 32 мм, шириной В = 10 мм:

Фреза 3202-0189 ГОСТ 11291-81

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Фрезы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Режущие пластины зубьев фрез исполнения 1 должны изготовлять из твердого сплава группы ВК по ГОСТ 3882, а фрез исполнения 2 - из быстрорежущей стали по ГОСТ 19265.

(Измененная редакция, Изм. № 5).

2.3. Корпуса фрез должны изготовлять из стали марки 40Х по ГОСТ 4543 или марки 45 по ГОСТ 1050 или из стали других марок, обеспечивающих качество фрез не ниже установленных требованиями настоящего стандарта.

(Измененная редакция, Изм. № 1).

2.4. Твердость корпусов должна быть не менее 180 НВ.

(Измененная редакция, Изм. № 2).

2.5. Твердость пластин из быстрорежущей стали после напайки должна быть 59...64 HRCэ.

(Измененная редакция, Изм. № 1).

2.6. Пластины твердого сплава следует паять сплавом марки Л63 по ГОСТ 15527. Закаленные пластины из быстрорежущей стали следует паять припоем марки ПСр40 по ГОСТ 19738.

(Измененная редакция, Изм. № 5).

2.6а. Пластины твердого сплава и закаченные пластины, припаянные припоем или сплавом, не указанным в п. 2.6, должны обеспечить эксплуатационную прочность и надежность не ниже марок, указанных в настоящем стандарте.

(Введен дополнительно, Изм. № 5).

2.7. Толщина слоя припоя между опорной поверхностью корпуса фрезы и пластиной после пайки должна быть не более 0,15 мм для фрез шириной до 10 мм и не более 0,25 мм для фрез шириной св. 10 мм.

По нижней опорной поверхности допускается утолщение слоя припоя до 0,4 мм. Видимый разрыв слоя припоя по контуру пайки не должен быть более 5 % его общей длины.

(Измененная редакция, Изм. № 2).

2.8. Фрезы не должны иметь трещин, черновин, забоин, заусенцев, следов коррозии.

2.9. На необработанных поверхностях литых корпусов фрез не должно быть недоливов, плен, засоров, пористости.

(Измененная редакция, Изм. 1).

2.10. Поверхности фрез, кроме посадочного отверстия, опорных торцов, а также поверхностей, образующих режущие кромки, должны иметь защитное покрытие по ГОСТ 9.301. Допускается окраска указанных поверхностей эмалью марки НЦ-132 по ГОСТ 6631.

(Измененная редакция, Изм. № 2).

2.11. Режущие кромки зубьев фрез не должны иметь трещин, завалов, выкрашиваний и следов прижогов.

(Измененная редакция, Изм. № 1).

2.12. Параметры шероховатости поверхностей фрез по ГОСТ 2789 должны быть, мкм, не более:

Rz 1,6 - передних поверхностей зубьев фрез исполнения                 1;

Rz 3,2                                                                                                      2;

Rz 1,6 - задних и боковых поверхностей зубьев фрез исполнения   1;

Rz < 6,3                                                                                                      2;

Ra < 1,25 поверхностей посадочного отверстия и опорных торцов.

(Измененная редакция, Изм. № 2).

2.13. Предельные отклонения размеров фрез не должны быть более:

h15 - наружного диаметра фрез;

Н7 - диаметра посадочного отверстия;

h9 - ширины фрез.

2.14. У фрез типа 2 выступание режущих зубьев по ширине над подрезающими не допускается. Превышение подрезающих зубьев не должно быть более 0,15 мм с каждой стороны фрезы.

2.15. Не допускается выступание опорных торцов по отношению к боковым режущим кромкам более 0,2 мм с каждой стороны фрез.

2.16. Допуск радиального биения режущих кромок зубьев фрез относительно оси посадочного отверстия и при опоре на торец - 0,05 мм.

2.17. Допуск торцового биения режущих кромок зубьев фрез типов 1 и 2 и режущих кромок подрезающих зубьев фрез типа 2 относительно оси посадочного отверстия и при опоре на торец должен соответствовать указанному в табл. 2.

2.18. Фрезы должны быть уравновешены. Допускаемый остаточный дисбаланс не должен быть более 50 г·мм.

(Измененная редакция, Изм. № 1).

2.19*. Средний Т и 95 % - ный Ту периоды стойкости фрез при условиях испытаний, указанных в разд. 5, должны быть не менее значений, указанных в табл. 2а.

Таблица 2

мм

Диаметр

Ширина

Допуск торцового биения

125

От 4 до 8

0,06

Св. 8 до 20

0,04

160; 180

От 6 до 8

0,08

Св. 8 до 20

0,06

Таблица 2а

Тип фрез

Исполнение фрез

Периоды стойкости, мин

Средний

95 % - ный

1

1

156

105

2

130

88

1

2

242

121

2

200

100

Примечание. Показатели стойкости фрез типов 1 и 2 исполнения 1 указаны с пластинами из твердого сплава марки ВК6.

(Измененная редакция, Изм. № 3, 4).

2.20. Критерием затупления фрез исполнения 1 является появление скола обработанной поверхности свыше 1,0 мм, исполнения 2 - ухудшение шероховатости обработанных поверхностей, превышающее Rmmax = 320 мкм ГОСТ 7016.

(Введен дополнительно, Изм. № 1).

2.21. На торце каждой фрезы должны быть четко нанесены: товарный знак предприятия-изготовителя;

обозначение фрез (допускается маркировать последние четыре цифры обозначения);

диаметр фрезы;

диаметр посадочного отверстия;

ширина фрезы;

материал режущей части;

предельная частота вращения.

Примечание. Допускается для фрез, поступающих в розничную торговлю, не маркировать обозначение.

(Измененная редакция, Изм. № 2, 5).

2.22. Упаковка, транспортная маркировка, маркировка потребительской тары - по ГОСТ 18088, для экспорта - в соответствии с заказом-нарядом внешнеторговой организации.

(Измененная редакция, Изм. № 2).

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Предельная частота вращения фрез в работе не должна быть более:

9000 мин для фрез диаметром     125 мм;

8000 мин                                       160 мм;

6200 мин                                       180 мм.

*Срок введения в действие требований пункта - с 01.06.90.

(Измененная редакция, Изм. № 1, 4).

Срок введения в действие требований пункта - с 01.06.90.

4. ПРИЕМКА

4.1. Приемка - по ГОСТ 23726.

(Измененная редакция, Изм. № 2).

4.2*. Периодические испытания, в том числе испытания на средний период стойкости, следует проводить один раз в 3 года не менее чем на 5 фрезах.

Испытания на 95 % - ный период стойкости следует проводить один раз в год не менее чем на 5 фрезах.

(Измененная редакция, Изм. № 2, 3, 4).

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Внешний вид фрез контролируют визуально сравнением с образцами, утвержденными в установленном порядке.

5.2. Шероховатость поверхности фрез проверяют путем сравнения с образцами шероховатости но ГОСТ 9378 или образцами-эталонами, имеющими значения параметров шероховатости не более указанных в п. 2.12 и утвержденными в установленном порядке.

5.3. При контроле размерных параметров фрез должны применяться методы и средства измерений, погрешность которых должна быть не более:

значений, указанных в ГОСТ 8.051 - для линейных размеров;

35 % допуска на проверяемый угол - для угловых размеров;

25 % допуска - отклонения формы и расположения поверхностей.

5.1-5.3. (Измененная редакция, Изм. № 2).

5.4. Контроль твердости корпусов фрез - по ГОСТ 9012, пластин из быстрорежущей стали - по ГОСТ 9013 с помощью твердомеров ТБ и ТР по ГОСТ 23677 соответственно.

(Измененная редакция, Изм. № 3).

5.5. Неуравновешенность фрез должна проверяться на балансировочных станках или установках, отвечающих установленным для них нормам точности.

5.5.1. Прочность фрез испытывают на специальных установках не менее 1 мин при частоте вращения не менее:

13500 мин-1 для фрез диаметром 125 мм;

10500 мин-1                                               160 мм;

9300 мин-1                                                 180 мм.

(Измененная редакция, Изм. № 2).

5.5.2. Испытания фрез на стойкость должны проводиться на фрезерных станках по ГОСТ 6735, нормы точности которых соответствуют ГОСТ 69, или на автоматических линиях, соответствующих установленным для них нормам точности.

Фрезами с твердосплавными пластинами обрабатывают заготовки из древесностружечных плит по ГОСТ 10632, фрезами с быстрорежущими пластинами - заготовки из древесины хвойных пород по ГОСТ 9685 влажностью не более 15 %.

(Измененная редакция, Изм. № 1).

5.5.3. Режимы обработки должны соответствовать указанным в табл. 3.

Таблица 3

Диаметр фрез, мм

Частота вращения шпинделя, мин, не более

Скорость подачи материала, м/мин

Глубина паза, мм, не более

для фрез типа 1

для фрез типа 2

125

9000

10-15

15

10

160

8000

20

12

180

6200

10-18

25

15

5.5.4. Точность обработки пазов должна соответствовать Н13 по ГОСТ 6449.1.

(Измененная редакция, Изм. № 1).

*Срок введения в действие требований пункта - с 01.06.90.

5.5.5. (Исключен, Изм. № 1).

5.6*. Приемочные значения среднего и 95 %-го периодов стойкости для выборки из 5 фрез не должны быть менее указанных в табл. 4.

Таблица 4

Тип фрез

Исполнение фрез

Приемочные значения периодов стойкости, мин

среднего

95 % - го

1

1

189

126

2

159

106

1

2

270

135

2

220

110

Примечание. Показатели стойкости фрез типов 1 и 2 исполнения 1 указаны с пластинами из твердого сплава марки ВК6.

(Измененная редакция, Изм. № 3, 4).

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение - по ГОСТ 18088.

Разд. 6. (Измененная редакция, Изм. № 1).

Разд. 7. (Исключен, Изм. № 1).

*Срок введения в действие требований пункта - с 01.06.90.

ПРИЛОЖЕНИЕ 1 Рекомендуемое
КОНСТРУКТИВНЫЕ РАЗМЕРЫ ФРЕЗ

1. Конструктивные размеры фрез типа 1 исполнений 1 и 2 указаны на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Размеры в мм

D

В

D1

D2

а

b1

b

с

h

Обозначение пластины по ГОСТ 13834

Обозначение пластины из быстрорежущей стали

125

4

98

60

42

2,4

2,8

33

39,5

3001-0051

01БД-10

5

3,2

3,6

3001-0052

01БД-01

6

3,8

4,2

3001-0053

01БД-02

8

5,2

5,6

3001-0054

01БД-03

10

7,0

7,6

3001-0055

01БД-04

12

9,0

9,6

3001-0056

01БД-05

14

10,0

11,0

3001-0057

01БД-06

16

12,0

13,0

3001-0058

01БД-07

18

14,0

15,0

3001-0059

01БД-08

20

16,0

17,0

3001-0060

01БД-09

160

6

132

60

54

3,8

4,2

42

54,5

3001-0053

01БД-02

160

8

132

60

54

5,2

5,6

42

54,5

3001-0054

01БД-03

10

7,0

7,6

3001-0055

01БД-04

12

9,0

9,6

3001-0056

01БД-05

14

10,0

11,0

3001-0057

01БД-06

16

12,0

13,0

3001-0058

01БД-07

18

14,0

15,0

3001-0059

01БД-08

20

16,0

17,0

3001-0060

01БД-09

6

150

70

62

3,8

4,2

47

63,5

3001-0053

01БД-02

8

5,2

5,6

3001-0054

01БД-03

10

7,0

7,6

3001-0055

01БД-04

180

12

9,0

9,6

3001-0056

01БД-05

14

10,0

11,0

3001-0057

01БД-06

16

12,0

13,0

3001-0058

01БД-07

18

14,0

15,0

3001-0059

01БД-08

20

16,0

17,0

3001-0060

01БД-09

2. Конструктивные размеры фрез типов 1, 2 исполнения 2 приведены на черт. 2, 3 и в табл. 2, 3 и 4.

Фрезы D = 125 мм и шириной В = 4-5 мм

Черт. 2

Таблица 2

Размеры в мм

В

b4

b

Обозначение пластин

Исполнение /

Исполнение 2

Типы 1, 2

Тип 2

Типы 1, 2

Тип 2

Режущие зубья

Подрезающие зубья

Режущие зубья

Подрезающие зубья

Правые

Левые

4

2,8

2,4

3001-0051

3001-0054

01БД

05БД

06БД

5

3,6

3,2

3001-0052

01БД-01

05БД-01

06БД-01

Фрезы диаметром D = 125 мм, шириной В свыше 5 мм и фрезы диаметром D = 160 и 180 мм

Черт. 3

Таблица 3

Размеры в мм

D

В

D1

D2

а

a1

a2

b

b1

b5

b2

b3

b4

с

g

l

r

125

4

98

60

35

43,5

35

2,4

3,4

-

0,6

0,2

2,8

3

47,4

35,5

2,5

5

3,2

4,3

-

0,7

3,6

6

3,8

5,1

3,1

0,9

4,2

8

5,2

6,8

4,8

1,2

5,6

5

10

7,0

8,8

6,8

0,3

7,6

12

9,0

10,8

8,8

9,6

14

10,0

12,5

10,5

1,5

0,5

11,0

16

12,0

14,5

12,5

13,0

18

14,0

16,5

14,5

15,0

20

16,0

18,5

16,5

17,0

160

6

132

60

45

55

45

3,8

5,1

3,1

0,9

0,2

4,2

3

60,8

48,0

4

8

5,2

6,8

4,8

1,2

5,6

5

10

7,0

8,3

6,8

0,3

7,6

12

9,0

10,8

8,8

9,6

14

10,0

12,5

10,5

1,5

0,5

11,0

16

12,0

14,5

12,5

13,0

18

14,0

16,5

14,5

15,0

20

16,0

18,5

16,5

17,0

180

6

150

70

52

62

52

3,8

5,1

3,1

0,9

0,2

4,2

3

68,4

54,0

4

8

5,2

6,8

4,8

1,2

5,6

5

10

7,0

8,8

6,8

0,3

7,6

12

9,0

10,8

8,8

9,6

14

10,0

12,5

10,5

1,5

0,5

11,0

16

12,0

14,5

12,5

13,0

18

14,0

16,5

14,5

15,0

20

16,0

18,5

16,5

17,0

Таблица 4

Размеры в мм

D

В

Обозначение пластин для зубьев фрез

по ГОСТ 13834

из быстрорежущей стали

Типы 1, 2

Тип 2

Тип 2

Типы 1, 2

Режущие зубья

Подрезающие зубья

Подрезающие зубья

Режущие зубья

Правые

Левые

125

6

3001-0053

3001-0113

03БД

04БД

01БД-02

8

3001-0054

01БД-03

10

3001-0055

01БД-04

12

3001-0056

01БД-05

14

3001-0057

3001-0113

03БД

04БД

01БД-06

16

3001-0058

01БД-07

18

3001-0059

01БД-08

20

3001-0060

01БД-09

160

6

3001-0053

01БД-02

8

3001-0054

01БД-03

10

3001-0055

01БД-04

12

3001-0056

01БД-05

14

3001-0057

01БД-06

16

3001-0058

01БД-07

18

3001-0059

01БД-08

20

3001-0060

01БД-09

180

6

3001-0053

01БД-02

8

3001-0054

01БД-03

10

3001-0055

01БД-04

12

3001-0056

01БД-05

14

3001-0057

01БД-06

16

3001-0058

01БД-07

18

3001-0059

01БД-08

20

3001-0060

01БД-09

3. Предельные отклонения размеров, не ограниченных допусками, указанными в разд. 2 настоящего стандарта и на чертежах, отверстий - Н14, валов - h4, остальных - .

4. (Исключен, Изм. № 3).

5. Допускается свес пластинки по отношению к корпусу фрезы не более 1 мм.

6. Режущие пластины зубьев фрез исполнения 1 должны изготовляться из твердого сплава марок ВК8 и ВК15 по ГОСТ 3882, фрез исполнения 2 - из стали марок Р6М5 по ГОСТ 19265.

ПРИЛОЖЕНИЕ 2 Рекомендуемое
КОНСТРУКЦИЯ И РАЗМЕРЫ ПЛАСТИН ДЛЯ ФРЕЗ ИСПОЛНЕНИЯ 2

1. Пластины изготовляют форм, приведенных в табл. 1.

Таблица 1

Обозначение форм пластин

Форма

Назначение

Правые

Левые

01БД

-

Для режущих зубьев

03БД

04БД

Для подрезающих зубьев при В > 5 мм

05БД

06БД

Для подрезающих зубьев при В < 5 мм

2. Конструкция и размеры пластин формы 01 БД должны соответствовать указанным на черт. 1 и в табл. 2; формы ОЗБД и 04БД - на черт. 2 и в табл. 3; формы 05БД и 06БД - на черт. 3 и в табл. 4.

Форма 01 БД

Черт. 1

Таблица 2

Обозначение пластин

l

Обозначение пластин

l

01БД-10

5,5

01БД-05

13,5

01БД-01

6,5

01БД-06

15,5

01БД-02

7,5

01БД-07

17,5

01БД-03

9,5

01БД-08

19,5

01БД-04

11,5

01БД-09

21,5

Формы 03БД и 04БД

Правая                                           Левая

Черт. 2

Таблица 3

Обозначение пластин

Правая

Левая

03БД

04БД

Пластины должны изготовляться правыми и левыми

Форма 05БД и 06БД

Правая                                           Левая

Черт. 3

Таблица 4

мм

Обозначение пластин

l

Правая

Левая

05БД

06БД

9,0

05БД-01

06БД-01

10,0

Пример условного обозначения пластины формы 01БД, длиной l = 13,5 мм:

Пластина 01БД-05 ГОСТ 11291-81.

ПРИЛОЖЕНИЕ 3 Рекомендуемое
СХЕМА ИЗМЕРЕНИЯ ШИРИНЫ ФРЕЗ

Измерение ширины фрез, формирующих пазы в обрабатываемом материале, с учетом допусков на ширину и торцовое биение осуществляется по прилагаемой схеме.

Допускается применение других измерительных схем, обеспечивающих точность измерения в соответствии с п. 5.3.

ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР.

РАЗРАБОТЧИКИ

Е.И. Сапожников, А.В. Селюк.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.03.81 № 1363.

3. ВЗАМЕН ГОСТ 11291-74.

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.

Обозначение НТД, на который дана ссылка

Номер пункта, раздела, приложения

ГОСТ 8.051-81

5.3

ГОСТ 9.301-86

2.10

ГОСТ 69-75

5.5.2

ГОСТ 1050-88

2.3

ГОСТ 2789-73

2.12

ГОСТ 3882-74

2.2, приложение 1

ГОСТ 4543-71

2.3

ГОСТ 6449.1-82

5.5.4

ГОСТ 6631-74

2.10

ГОСТ 6735-73

5.5.2

ГОСТ 7016-82

2.20

ГОСТ 9012-59

5.4

ГОСТ 9013-59

5.4

ГОСТ 9378-93

5.2

ГОСТ 9685-61

5.5.2

ГОСТ 10632-89

5.5.2

ГОСТ 13834-77

1.2, приложение 1

ГОСТ 15527-70

2.6

ГОСТ 18088-83

2.22, 6

ГОСТ 19265-73

2.2, приложение 1

ГОСТ 19738-74

2.6

ГОСТ 23677-79

5.4

ГОСТ 23726-79

4.1

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 30.05.91 № 765.

6. ПЕРЕИЗДАНИЕ (январь 1998 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в июне 1987 г., ноябре 1988 г., марте 1989 г., мае 1991 г., феврале 1995 г. (ИУС 10-87, 2-89, 6-89, 8-91, 5-95).
