ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.45

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС ВОЗВЕДЕНИЯ ДАМБЫ
ВЫСОТОЙ 10
м НА ЗАБОЛОЧЕННОЙ ОБВОДНЕННОЙ ТЕРРИТОРИИ
ИЗ ГРУНТОВ
II ГРУППЫ

МОСКВА - 1989

РАЗРАБОТАНА

ОДОБРЕНА

ВНИПИИСТРОМСЫРЬЕ

Отделом организации и технологии строительного производства Госстроя СССР

Главный инженер института   Р. А. Родин

Главный инженер проекта       В. Н. Буман

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 1.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта рекомендуется для возведения дамб из суглинных грунтов на заболоченной (обводненной) территории при сооружении объектов промышленного и мелиоративного строительства.

1.2. Карта может быть использована при возведении дамб из грунтов I-III групп высотой 10, 20, 30 м.

1.3. В данной технологической карте приведен пример возведения дамбы с параметрами:

длина - 350 мм; ширина гребня - 5 м;

высота - 10 м; заложение откосов: верхового - 1:3;

низового - 1:2; глубина зуба - 4,5 м; высота выемки некачественных грунтов основания - 2,5 м.

Уровень воды на 0,2 м выше поверхности земли.

Объем выемки некачественных грунтов - 21500 м3.

Объем отсыпки дамбы - 96480 м3.

1.4. Строительство осуществляется в средней зоне СССР при положительных температурах воздуха.

1.5. При привязке технологической карты к конкретному объекту и условиям строительства необходимо скорректировать объемы работ, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных, основных и отделочных операций.

2.2. К подготовительным операциям относятся: разбивка осей и контуров дамбы с установкой разбивочных знаков и реперов, устройство освещения мест разработки и укладки грунта, устройство подъездных землевозных автодорог.

2.3. К основным операциям относятся:

устройство подсыпок для проезда механизмов в пределах контура дамбы и по оси временной водоотводной канавы;

устройство водоотводной канавы, траншеи под зуб;

подготовка основания дамбы;

водоотлив;

разработка суглинистого грунта II группы в карьере;

забивка зуба и возведение дамбы;

устройство и разборка разворотных площадок;

водоотлив при забивке зуба и основания дамбы.

2.4. К отделочным операциям относятся:

планировка гребня и откосов дамбы;

крепление низового откоса дамбы растительным грунтом.

2.5. Состав вариантов комплексов машин, применяемых для основных и отделочных операций.

Таблица 1

Технологическая операция

Варианты комплексов машин

1

2

3

4 (аналог)

Устройство подсыпок для проезда механизмов

Бульдозер ДЗ-110А

Каток ДУ-47Б

Бульдозер ДЗ-110А

Каток ДУ-47Б

Бульдозер ДЗ-110А

Каток ДУ-47Б

Бульдозер ДЗ-110А

Каток ДУ-47Б

Устройство водоотводной канавы, траншеи под зуб. Подготовка основания дамбы. Водоотлив.

Экскаватор Э0-5111Б драглайн.

Автомобиль-самосвал КамАЗ-5511

Автогрейдер ДЗ-31-1

Бульдозер ДЗ-110А

Насос КМ80-50-200-СД

Экскаватор Э0-5111Б драглайн.

Автомобиль-самосвал КамАЗ-5511

Автогрейдер ДЗ-31-1

Бульдозер ДЗ-110А

Насос КМ80-50-200Д

Экскаватор Э0-5111Б драглайн.

Автомобиль-самосвал КамАЗ-5511

Автогрейдер ДЗ-31-1

Бульдозер ДЗ-110А

Насос КМ80-50-200-СД

Экскаватор Э0-5111Б драглайн.

Автомобиль-самосвал КамАЗ-5511

Автогрейдер ДЗ-31-1

Бульдозер ДЗ-110А

Насос КМ80-50-200-СД

Разработка суглинистого грунта II группы в карьере

Экскаватор Э0-4121Б прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1

Экскаватор Э0-4111В прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1

Экскаватор Э0-5122А прямая лопата.

Автомобиль-самосвал КрАЗ-256Б.

Автогрейдер ДЗ-31-1

Экскаватор Э0-5111Б прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1

Забивка зуба и возведение дамбы. Устройство и разборка разворотных площадок. Водоотлив при забивке зуба и основания дамбы

Бульдозер ДЗ-110А.

Каток А-12.

Трактор Т-130.1.Г-1.

Поливочная машина ПМ-130Б.

Насос КМ80-50-200-СД

Бульдозер ДЗ-110А.

Каток А-12.

Трактор Т-130.1.Г-1.

Поливочная машина ПМ-130Б.

Насос КМ80-50-200-СД

Бульдозер ДЗ-110А.

Каток А-12.

Трактор Т-130.1.Г-1.

Поливочная машина ПМ-130Б.

Насос КМ80-50-200-СД

Бульдозер ДЗ-110А.

Каток А-12.

Трактор Т-130.1.Г-1.

Поливочная машина ПМ-130Б.

Насос КМ80-50-200-СД

Планировочные работы

Бульдозер ДЗ-11

Бульдозер ДЗ-110А

Бульдозер ДЗ-11

Бульдозер ДЗ-110А

Крепление низового откоса дамбы растительным грунтом

Экскаватор Э0-4121Б прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1.

Бульдозер ДЗ-110А

Экскаватор Э0-4111В прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1.

Бульдозер ДЗ-110А

Экскаватор Э0-5122А прямая лопата.

Автомобиль-самосвал КрАЗ-256Б.

Автогрейдер ДЗ-31-1.

Бульдозер ДЗ-110А

Экскаватор Э0-5111Б прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1.

Бульдозер ДЗ-110А

Ведущими машинами в комплексе являются:

в варианте 1 - экскаватор Э0-4121Б, оборудованный прямой лопатой.

в варианте 2 - экскаватор Э0-4111В, оборудованный прямой лопатой.

в варианте 3 - экскаватор Э0-5122А, оборудованный прямой лопатой.

в варианте 4 - экскаватор Э0-5111Б, оборудованный прямой лопатой.

2.6. Технология производства работ для варианта 1.

Дамба возводится на заболоченном (обводненном) участке местности. Уровень воды находится на 0,2 м выше поверхности земли. Для осушения места производства работ предусматривается устройство водоотводной канавы, по которой вода отводится в пониженные участки нижнего бьефа. Для возможности работы механизмов и автотранспорта устраивается подсыпка из доменного шлака (или другого местного строительного материала) по оси водоотводной канавы на 1,50 м выше поверхности земли и шириной по верху 5,50 м. Разработка грунта в водоотводной канаве производится экскаватором Э0-5111Б, оснащенным драглайном. В пределах основания дамбы грунт грузят на автомобили-самосвалы и транспортируют в отвал за пределы основания дамбы. Одновременно с грунтом водоотводной канавы разрабатывается подсыпка. Затем устраиваются подсыпки для проезда механизмов и автотранспорта, для разработки траншей под зуб и выемки некачественного грунта в основании плотины. Подсыпки устраиваются из доменного шлака или другого местного строительного материала высотой на 0,50 м выше поверхности земли шириной 5,50 м.

Привезенный автомобилями-самосвалами грунт для подсыпки отсыпают с «головы», разравнивают бульдозером ДЗ-110A и уплотняют катком ДУ-47Б. При подготовке основания дамбы в первую очередь устраивается траншея под зуб. Разработка грунта в траншее под зуб производится экскаватором Э0-5111Б, оснащенным драглайном с погрузкой на автомобили-самосвалы КамАЗ-5511 и транспортировкой в отвал.

Разработка грунта начинается с самой низкой отметки подошвы зуба и ведется в направлении противоположном проектному уклону. Разработка некачественных грунтов основания также выполняется экскаватором Э0-5111Б, оснащенным драглайном.

Разработка грунта в траншее под зуб и подготовка основания дамбы ведется под защитой открытого водоотлива. Для этого в самой низкой точке подошвы зуба устраивается зумпф размером 1,0×1,0×1,5 м, из которого вода центробежным насосом откачивается за пределы подошвы дамбы в сторону нижнего бьефа. Для забивки зуба и возведения дамбы используется грунт, разрабатываемый в карьере экскаватором Э0-4121Б, оснащенным прямой лопатой с погрузкой на автомобили-самосвалы КамАЗ-5511 и транспортировкой на расстояние 2 км к месту укладки.

Забивка зуба и возведение дамбы до отметки, превышающей отметку горизонта воды на 0,50 м, является наиболее ответственной частью технологического процесса и выполняется под защитой открытого водоотлива. Для этого в месте расположения зумпфа оставляется котлован, который забивается в последнюю очередь. Забивка зуба выполняется горизонтальными сваями по 0,80 м, начиная с пониженных мест, с оставлением котлована для водоотлива. Для возможности разворота катка при уплотнении грунта и заезда автомобилей-самосвалов предусматриваются съезды на подошву зуба. Подвезенный автомобилями-самосвалами грунт разгружается в одном месте у съезда (разгрузка грунта по всей длине зуба затруднена из-за мокрой подошвы зуба), подается к месту укладка и разравнивается слоями бульдозером ДЗ-110А, Уплотнение грунта осуществляется прицепным виброкатком А-12 (ГДР) в сцепе с трактором Т-130.1.Г-1.

Возведение дамбы до отметки, превышающей на 0,5 м уровень грунтовых вод, производится по двухкратной схеме, где в технологической последовательности чередуются операции:

отсыпка грунта автомобилями-самосвалами и разравнивание его бульдозером ДЗ-110А;

увлажнение грунта поливочной машиной ПМ-130Б;

выстаивание и уплотнение грунта прицепным виброкатком А-12.

Подвезенный автомобилями-самосвалами грунт отсыпается бульдозером ДЗ-110А «с головы» пионерным способом и разравнивается слоем 0,80 м.

Перед укаткой каждого слоя грунта производится увлажнение его (при необходимости) поливочной машиной ПМ-130Б.

Уплотнение грунта должно выполняться при оптимальном содержании влаги в грунте. Укатка грунта осуществляется от краев карты к ее середине прицепным виброкатком А-12 в сцепе с трактором Т-130.1.Г-1. Движение катка осуществляется от краев карты к ее середине круговыми проходами с перекрытием следов на 0,30 м.

Величина оптимальной влажности грунта, требующееся количество воды для доувлажнения, необходимое количество проходов катка по одному следу и толщина укатываемого слоя уточняются на месте работ пробной укаткой.

В процессе производства работ по каждому слою грунта производится контроль его уплотнения взятием проб полевой грунтовой лабораторией.

Возведение дамбы до отметки, превышающей на 0,5 м уровень грунтовых вод, выполняется с постоянным открытым водоотливом. Грунтовая вода откачивается из водоприемного зумпфа, устроенного ранее при разработке траншеи под зуб. Образовавшийся котлован для водоотлива в процессе возведения дамбы забивается суглинистым грунтом при интенсивном ведении работ по отсыпке грунта, разравнивании его слоями по 0,80 м и уплотнении прицепным виброкатком.

Привезенный автомобилями-самосвалами грунт разгружается на бровке котлована, перемещается вниз котлована бульдозером ДЗ-110А и разравнивается. Уплотнение грунта производится прицепным виброкатком А-12 с разворотом его за верхней бровкой котлована.

Возведение дамбы до отм. +3.000 производится по двухкратной схеме, с разбивкой карт по ширине дамбы. От отм. +3.000 до отм. +10.000 дамба отсыпается по трехкратной схеме, с разбивкой карт по длине дамбы.

Возведение дамбы по трехкратной схеме выполняется в технологической последовательности, где чередуются операции:

отсыпка грунта автомобилями-самосвалами КамАЗ-5511 и разравнивание его бульдозером ДЗ-110А;

увлажнение грунта поливочной машиной ПМ-130Б и выстаивание;

уплотнение грунта прицепным виброкатком А-12.

Для возможности возведения верхней части дамбы предусматривается устройство разворотных площадок для катков на границах карт отсыпки и разворотных площадок для автомобилей-самосвалов.

По окончании работ по возведению дамбы и креплению низового откоса растительным грунтом разворотные площадки разбираются бульдозером ДЗ-110А с перемещением грунта сверху вниз.

Растительный грунт для крепления низового откоса разрабатывается во временном отвале экскаватором Э0-4121Б, оснащенным прямой лопатой, грузится на автомобили-самосвалы КамАЗ-5511 и транспортируется на гребень дамбы. Подвезенный грунт разгружается на гребне дамбы и перемещается бульдозером ДЗ-11сверху вниз по откосу.

Планировка гребня и откосов дамбы выполняется бульдозером ДЗ-110А.

Землевозные автодороги, по которым транспортируется грунт, должны постоянно поддерживаться в исправном состоянии автогрейдером ДЗ-31-1.

2.7. Возведение дамбы выполняется (при работе в одну смену) для варианта 1 следующим составом:

машинист бульдозера 6 разряда                                                           - 1;

машинисты экскаватора 6 разряда                                                      - 4;

пом. машиниста экскаватора 5 разряда                                               - 2;

машинист катка 6 разряда                                                                    - 1;

машинист катка 5 разряда                                                                    - 1;

машинист автогрейдера 6 разряда                                                       - 1;

машинист насоса 4 разряда                                                                  - 1;

машинист 4 разряда (водитель III класса) поливочной машины     - 1;

водители автомобилей-самосвалов III класса                                   - 8.

2.8. Контроль качества выполняемых работ

Таблица 2

Наименование операций, подлежащих контролю

Контроль качества выполнения операций



Состав

Способы

Время

Привлекаемые службы

производителем работ

мастером



Разбивка оси и контуров дамбы, подсыпок для проезда и землевозных автодорог

Устройство подсыпок для проезда и землевозных автодорог

Точность выноса разбивки, осадка подсыпок

Теодолитом, стальной рулеткой

До разработки и отсыпки грунта

Геодезическая





Устройство траншеи под зуб. Выемка грунта в основании дамбы. Устройство водоотливной канавы. Водоотлив

Геометрические размеры в плане. Очередность разработки грунта.

Визуально, нивелиром, стальной рулеткой, откосником

В процессе устройства траншеи под зуб и котлована под основание дамбы

Геодезическая, грунтовая лаборатория





Забивка зуба суглинистым грунтом. Возведение дамбы до отм. на 0,5 м превышающей УГВ. Водоотлив

Толщина слоев отсыпки, геотехнические свойства грунта, геометрические размеры в плане, высотные отметки, крутизна откосов, водоотлив

Нивелиром, стальной рулеткой, откосником, плотномером, влагомером

В процессе забивки зуба и возведения дамбы

Геодезическая, грунтовая лаборатория





Возведение дамбы

Толщина слоев отсыпки, геотехнические свойства грунта, геометрические размеры в плане, высотные отметки, крутизна откосов

Нивелиром, стальной рулеткой, откосником, плотномером, влагомером

В процессе возведения дамбы

Геодезическая, грунтовая лаборатория





Планировочные работы. Крепление низового откоса растительным грунтом, разборка разворотных площадок

Соблюдение проектных отметок, крутизна откосов

Нивелиром, откосником

После возведения дамбы

Геодезическая



3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляции затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3

Наименование показателей

Варианты комплексов механизации работ

1

2

3

4 (аналог)

При высоте дамбы 10,0 м

Объем работ, м3

117980

117980

117980

117980

Общая трудоемкость, чел.-дн.

1436,3

1605,8

1416,8

1680,3

То же, на 100 м3 грунта, чел.-ч

99,8

111,6

98,5

116,8

Затраты машинного времени на весь объем работ, маш.-смен

1365,1

1534,6

1254,2

1450,6

Продолжительность процесса при двухсменной работе, день

57,7

64,2

66,4

60,7

Выработка на 1 маш.-ч, м3

10,5

9,4

11,5

9,9

Стоимость затрат труда на весь объем работ, руб.-коп.

10002-42

11569-67

10421-64

11790-42

То же, на 1000 м3 грунта, руб.-коп.

84-78

98-06

88-33

99-94

Приведенные затраты на весь объем, руб.

96153,7

103586,4

100401,0

100636,9

То же, на 1000 м3 грунта, руб.

815

878

851

853

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

+38

-25

+2

-

Прямые затраты на 1000 м3 грунта, руб.

767

825

787

800

При высоте дамбы 20,0 м

Объем работ, м3

265500

265500

265500

265500

Общая трудоемкость, чел.-дн.

2936,7

3283,1

2897,8

3438,5

То же, на 1000 м3 грунта, чел.-ч

90,7

101,4

89,5

106,2

Затраты машинного времени на весь объем работ, маш.-смен

2815,5

3143,5

2569,7

2970,5

Продолжительность процесса при двухсменной работе, день

68,1

75,7

78,3

71,6

Выработка на 1 маш.-ч, м3

11,5

10,3

12,6

10,9

Стоимость затрат труда на весь объем работ, руб.-коп.

20462-08

23454-27

21319-65

23921-55

То же, на 1000 м3 грунта, руб.-коп.

77-07

88-34

80-30

90-10

Приведенные затраты на весь объем работ, руб.

89900,8

96389,7

93794,1

93558,1

То же, на 1000 м3 грунта, руб.

762

817

795

793

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

+31

-24

+2

-

При высоте дамбы 30,0 м

Объем работ, м3

545000

545000

545000

545000

Общая трудоемкость, чел.-дн.

5742,4

6420,4

5662,7

6710,5

То же, на 1000 м3 грунта, чел.-ч

86,4

96,6

85,2

101,1

Затраты машинного времени на весь объем работ, маш.-смен

5492,8

6154,0

5035,1

5830,1

Продолжительность процесса при двухсменной работе, день

78,3

87,1

90,0

82,3

Выработка на 1 маш.-ч, м3

12,1

10,8

13,2

11,4

Стоимость затрат труда на весь объем работ, руб.-коп.

40003-00

40003-00

41681-60

46766-45

То же, на 1000 м3 грунта, руб.-коп.

73-40

84-13

76-48

85-81

Приведенные затраты на весь объем работ, руб.-коп.

395670-00

428370-00

412565-00

415835-00

То же, на 1000 м3 грунта, руб.

726

786

757

763

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

+37

-23

+6

-

Примечание. Технико-экономические показатели для дамб высотой 20 и 30 м приведены без представления калькуляции затрат труда.

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструментах, инвентаре и приспособлениях приведена в табл. 4.

Таблица 4

Наименование машин, оборудования, инструментов и приспособлений

Тип

Марка,

ГОСТ

Количество машин для вариантов механизации, шт.

Техническая характеристика

1

2

3

4

Бульдозер с неповоротным отвалом, управление гидравлическое

На тракторе класса 10 т

ДЗ-110А

1

1

1

1

Трактор Т-130.1.Г-1, длина отвала 3220 мм

Экскаватор универсальный

Одноковшовый, гидравлический из гусеничном ходу

Э0-4121Б,

ГОСТ 22894-77

2

-

-

-

Оборудован прямой лопатой. Вместимость ковша 1,0 м3

Экскаватор универсальный

Одноковшовый, канатный на гусеничном ходу

Э0-4111В

ГОСТ 17343-83

-

3

-

-

Оборудован прямой лопатой. Вместимость ковша 0,65 м3

Экскаватор универсальный

Одноковшовый, гидравлический на гусеничном ходу

Э0-5122A

ГОСТ 22894-77

-

-

1

-

Оборудован прямой лопатой. Вместимость ковша 1,6 м3

Экскаватор универсальный

Одноковшовый, канатный, на гусеничном ходу

Э0-5111Б

ГОСТ 17343-83

-

-

-

1

Оборудован прямой лопатой. Вместимость ковша 1,0 м3

Экскаватор универсальный

Одноковшовый, канатный на гусеничном ходу

Э0-5111Б

ГОСТ 17343-83

2

2

2

2

Оборудован драглайном. Вместимость ковша 1,0 м3

Автогрейдер

Среднего типа, самоходный

ДЗ-31-1

ГОСТ 9420-79

1

1

1

1

Мощность двигателя 96 кВт, длина отвала 3700 мм

Каток

Вибрационный самоходный двухвальцовый с гладкими вальцами

ДУ-47Б

1

1

1

1

Мощность двигателя 37 кВт, масса 6-8 т, ширина уплотняемой полосы 1200 мм

Каток (производство ГДР)

Прицепной, вибрационный

А-12

1

1

1

1

Масса 12 т, ширина уплотняемой полосы 2000 мм

Трактор промышленный, общего назначения

Класса 10 т, гусеничный

Т-130.1.Г-1

1

1

1

1

Мощность двигателя 147 кВт

Поливочная машина на шасси ЗИЛ- 130



ПМ-130Б

1

1

1

1

Вместимость цистерны 6000 л

Автомобиль-самосвал

Трехосный

КамАЗ-5511

8

7

4

8

Грузоподъемность 10 т

Автомобиль-самосвал

Трехосный

КрАЗ-25

-

-

5

-

Грузоподъемность 12 т

Насос центробежный консольного типа

Моноблочный

КМ-80-50-200-СД

1

1

1

1

Подача 50 м3/ч. Напор 50 м, мощность электродвигателя 15 кВт

Теодолит



Т-15

ГОСТ 10529-86

1

1

1

1



Нивелир



Н-10

ГОСТ 10528-76

1

1

1

1



Рейка нивелирная



РН-10

ГОСТ 11158-83

2

2

2

2



Вешка геодезическая

Стандартная



3

3

3

3



Рулетка измерительная металлическая

Стандартная

РС-20

ГОСТ 7502-80

1

1

1

1



Рейка трехметровая





1

1

1

1



Плотномер



ПГМ-1

1

1

1

1



Влагомер



НВУ-1

ГОСТ 26375-84

1

1

1

1



4.2. Потребность в эксплуатационных материалах приведена в табл. 5

Таблица 5

Наименование эксплуатационных материалов

Норма на час работы машины, кг

Количество на принятый объем работ по вариантам, кг

1

2

3

2

Бульдозер ДЗ-110А











Дизельное топливо

7,70

3737,9

3737,9

3737,9

3737,9

Бензин

0,23

111,7

111,7

111,7

111,7

Моторное масло

0,37

179,6

179,6

179,6

179,6

Трансмиссионное масло

0,10

48,5

48,5

48,5

48,5

Консистентная смазка

0,08

38,8

38,8

38,8

38,8

Экскаватор Э0-4121Б











Дизельное топливо

5,50

6593,6

-

-

-

Бензин

0,16

191,8

-

-

-

Моторное масло

0,27

323,7

-

-

-

Трансмиссионное масло

0,03

35,9

-

-

-

Консистентная смазка

0,16

191,8

-

-

-

Экскаватор Э0-4111В











Дизельное топливо

5,70

-

11970,1

-

-

Бензин

0,17

-

357,0

-

-

Моторное масло

0,28

-

588,0

-

-

Трансмиссионное масло

0,03

-

63,0

-

-

Консистентная смазка

0,17

-

537,0

-

-

Экскаватор Э0-5122А











Дизельное топливо

6,60

-

-

4946,6

-

Бензин

0,20

-

-

149,9

-

Моторное масло

0,32

-

-

239,8

-

Трансмиссионное масло

0,04

-

-

30,0

-

Консистентная смазка

0,20

-

-

149,9

-

Экскаватор Э0-5111Б











Дизельное топливо

6,30

3678,2

3678,2

3673,2

11866,3

Бензин

0,19

110,9

110,9

110,9

357,9

Моторное масло

0,30

175,2

175,2

175,2

565,1

Трансмиссионное масло

0,03

17,5

17,5

17,5

56,5

Консистентная смазка

0,18

105,2

105,2

105,2

339,0

Автогрейдер ДЗ-31-1











Дизельное топливо

5,20

4596,6

5108,3

5278,8

4852,4

Бензин

0,16

141,4

157,2

162,4

149,3

Моторное масло

0,25

220,99

245,6

253,8

233,3

Трансмиссионное масло

0,07

61,9

68,8

71,1

65,3

Консистентная смазка

0,06

53,0

58,9

60,9

56,0

Трактор Т-130.1.Г-1











Дизельное топливо

7,10

2055,2

2055,2

2055,2

2055,2

Бензин

0,20

57,9

57,9

57,9

57,9

Моторное масло

0,29

83,9

83,9

83,9

83,9

Трансмиссионное масло

0,09

26,1

26,1

26,1

26,1

Консистентная смазка

0,07

20,3

20,3

20,3

20,3

Каток ДУ-47Б











Дизельное топливо

3,20

49,8

49,8

49,8

49,8

Бензин

0,10

1,6

1,6

1,6

1,6

Моторное масло

0,18

2,8

2,8

2,8

2,8

Трансмиссионное масло

0,05

0,78

0,78

0,78

0,78

Консистентная смазка

0,04

0,62

0,62

0,62

0,62

Поливочная машина ПМ-130Б











Бензин

4,90

1024,6

1024,6

1024,6

1024,6

Автомобильное масло

0,11

23,6

23,0

23,0

23,0

Автомобиль-самосвал КамАЗ-5511











Дизельное топливо

5,40

31226,3

31226,3

5468,6

31226,3

Дизельное масло

0,25

1445,7

1445,7

253,2

1445,7

Трансмиссионное масло

0,04

231,3

231,3

40,5

231,3

Консистентная смазка

0,02

115,6

115,6

23,3

115,6

Автомобиль-самосвал КрАЗ-256Б











Дизельное топливо

6,06

-

-

22563,9

-

Дизельное масло

0,34

-

-

1277,2

-

Трансмиссионное масло

0,05

-

-

187,8

-

Консистентная смазка

0,04

-

-

150,2

-

5. ТЕХНИКА БЕЗОПАСНОСТИ

При выполнении работ по возведению дамбы необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве»; ГОСТ 12.3.002-75 «Процессы производственные»; ГОСТ 12.2.012-75 «Приспособления по обеспечению безопасного производства работ»; ГОСТ 12.1.004-85 «Пожарная безопасность»; ГОСТ 12.1.013-78 «Строительство. Электробезопасность» и ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ».


СХЕМА ДАМБЫ

1 - ось дамбы;                                                                                                                        5 - основание дамбы;

2 - зуб;                                                                                                                                      6 - основание зуба;

3 - некачественный грунт;                                                                                                  7 - поверхность земли

4 - уровень грунтовых вод;

ОБЪЕМЫ РАБОТ

Наименование работ

Количество, м3

Выемка некачественных грунтов в основании дамбы

21500

Возведение дамбы

96480

СХЕМА РАСПОЛОЖЕНИЯ ПОДСЫПОК В ОСНОВАНИИ ДАМБЫ

УСТРОЙСТВО ВОДОСБРОСНОЙ КАНАВЫ

1 - ось дамбы;                                          6 - подсыпка для проезда механизмов и автотранспорта;

2 - контур основания дамбы;               7 - временный отвал грунта из водосбросной канавы;

3 - зуб;                                                        8 - уровень грунтовых вод;

4 - водосбросная канава;                       9 - некачественный грунт;

5 - основание дамбы;                             10 - ось проходки экскаватора Э0-5111Б с оборудованием драглайн при разработке водосбросной канавы

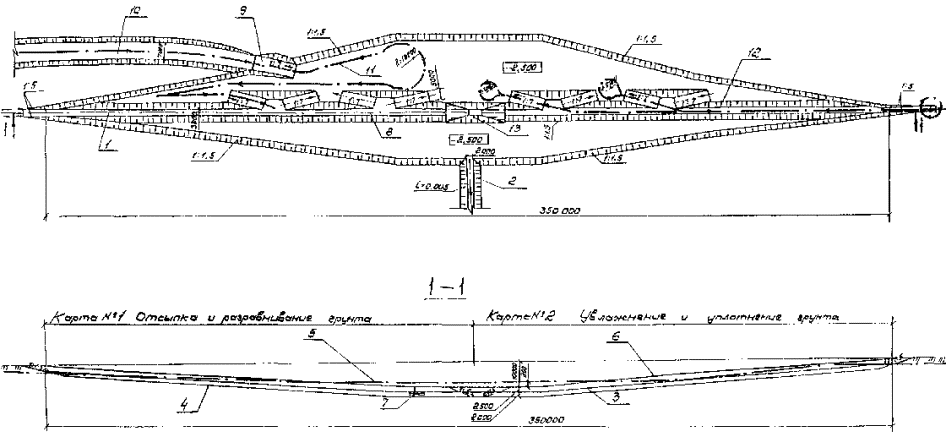

СХЕМА ПОДГОТОВКИ ОСНОВАНИЯ ДАМБЫ И УСТРОЙСТВО ТРАНШЕЙ ПОД ЗУБ

1 - ось дамбы;

2 - зуб;

3 - водосбросная канава;

4 - водоприемный зумпф;

5 - контур основания дамбы;

6 - некачественный грунт;

7 - подсыпка для проезда механизмов и транспорта;

8 - экскаватор Э0-5111Б с оборудованием драглайн;

9 - автомобиль-самосвал КамАЗ-5511;

10 - рабочий ход экскаватора;

11 - холостой ход экскаватора;

12 - очередность проходок экскаватора;

13 - уровень грунтовых вод

СХЕМА ЗАБИВКИ ЗУБА

1 - ось зуба;

2 - водосбросная канава;

3 - основание дамбы;

4 - основание зуба;

5 - уровень грунтовых вод;

6 - поверхность земли;

7 - слоя отсыпки грунта в траншеи под зуб 0,8 м;

8 - съезд в траншею зуба;

9 - съезд в котлован;

10 - подъездная автодорога;

11 - ось движения автомобилей-самосвалов, доставляющих грунт;

12 - ось движения катка А-12;

13 - водоприемный зумпф


СХЕМА ЗАБИВКИ КОТЛОВАНА ДЛЯ ВОДООТЛИВА

1 - водоприемный зумпф;

2 - водосбросная канава;

3 - основание дамбы;

4 - оси проходок катка А-12 при уплотнении грунта

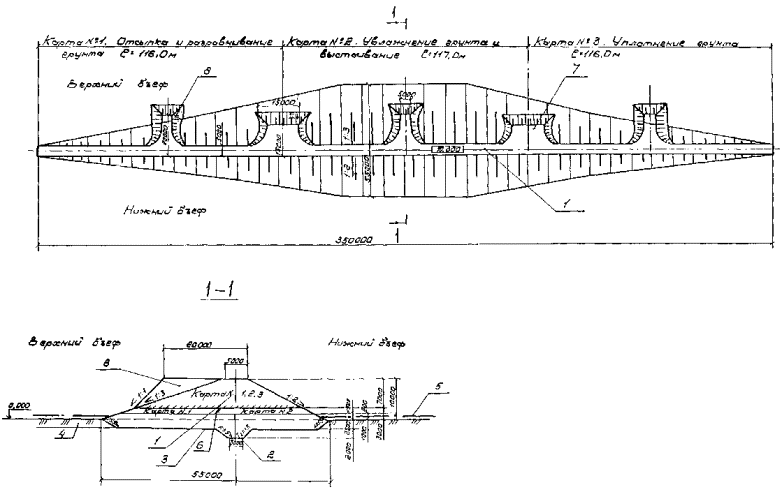

СХЕМА ВОЗВЕДЕНИЯ ДАМБЫ

1 - ось дамбы;

2 - зуб;

3 - основание дамбы;

4 - некачественный грунт;

5 - уровень грунтовых вод;

6 - граница карт отсыпки;

7 - разворотная площадка для катков;

8 - разворотная площадка для автомобилей-самосвалов

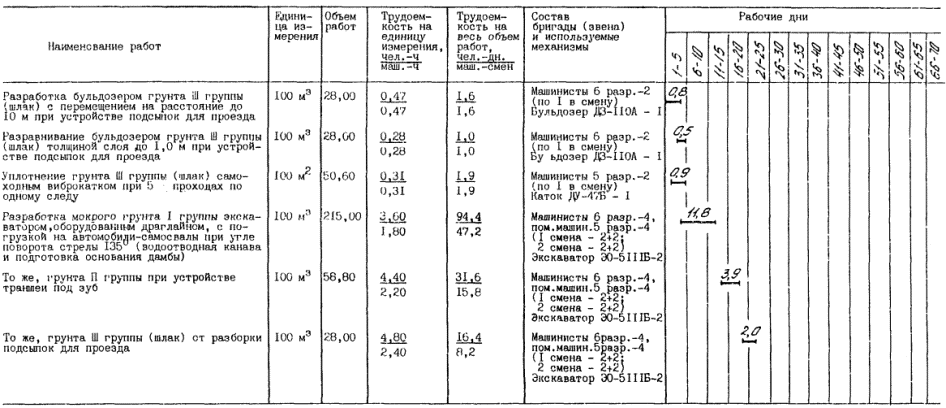

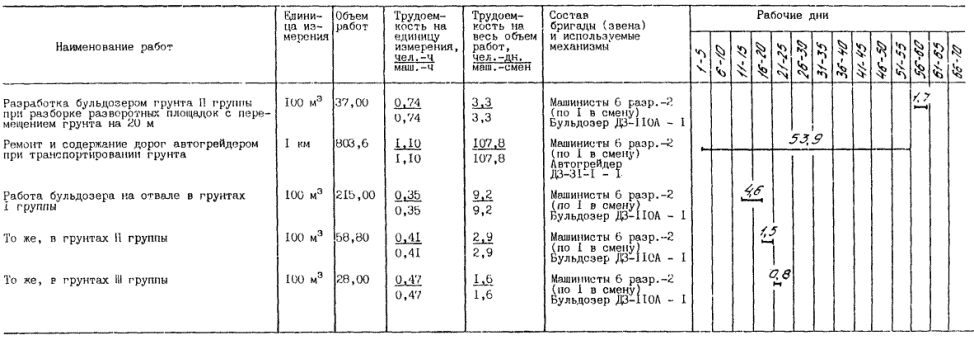

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1

Примечания. 1. Пунктирная линия указывает на неполное использование механизмов в течение смены.

2. Объем подсыпок (шлак) приведен с учетом просадки на 0,5 м.

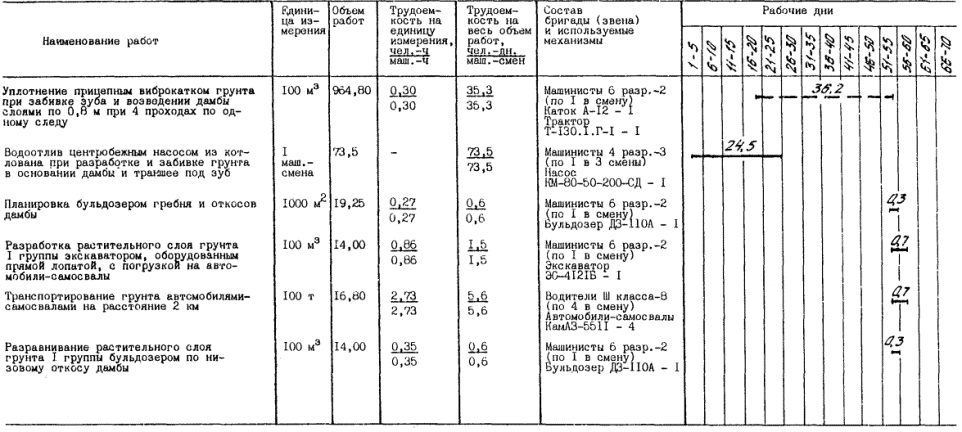

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 1

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером ДЗ-110А грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-22,

100 м3

28,0

0,47

0,47

1,6

1,6

1,6

0-49,8

13-94

13-94

Разравнивание бульдозером грунта III группы (шлак) толщиной слоя до 1,0 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-28, № 3и

100 м3

28,0

0,28

0,28

1,0

1,0

1,0

0-29,7

8-32

8-32

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5 проходах по одному следу

ЕНиР §Е17-7

100 м2

50,60

0,31

0,31

1,9

1,9

1,9

0-28,2

14-27

14-27

Разработка мокрого грунта I группы экскаватором 30-5111Б, оборудованным драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 13 (водоотводная канава и подготовка основания дамбы)

ЕНиР §Е2-1-10, № 5а, Примеч. гл. 1

К = 1; п. 3, 4;

К = 1,1; п. 8, 9

100 м3

215,00

3,60

1,80

94,4

47,2

47,2

3-58

769-70

769-70

То же, грунта II группы при устройстве траншеи под зуб

То же, № 5б

100 м3

58,80

4,40

2,20

31,6

15,8

15,8

4-30

252-84

252-84

То же, грунта III группы (шлак) от разборки подсыпок для проезда

То же, № 5в

100 м3

28,00

4,80

2,40

16,4

8,2

8,2

4-76

133-28

133-28

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

ЕНВ*

100 т

371,10

2,73

2,73

123,5

123,5

141,6

1-94

719-93

837-18

Разработка грунта II группы в резерве (карьере) экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

Т. 79**, в. 10

100 м3

988,90

1,20

1,20

144,7

144,7

144,7

1-27

1255-90

1255-90

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км для возведения дамбы

ЕНВ*

100 т

1730,57

2,73

2,73

576,1

576,1

579,2

1-94

3357-30

3377-38

Разработка бульдозером ДЗ-110А грунта II группы с перемещением на расстояние до 50 м при забивке зуба в котловане под зумпф

ЕНиР §Е2-1-22, № 5б, д

100 м3

65,00

1,73

1,73

13,7

13,7

13,7

1-83,5

119-27

119-27

Разравнивание бульдозером ДЗ-110А грунта II группы толщиной слоя до 1,0 м при забивке зуба и возведении дамбы

ЕНиР §Е2-1-28, № 3д

100 м3

964,80

0,21

0,21

24,7

24,7

58,8

0-22,3

215-15

511-55

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР §Е17-2, ЕНВ*

100 м3

96,48

2,17

2,17

25,5

25,5

72,4

1-64

158-23

462-05

Уплотнение грунта при забивке зуба и возведении дамбы прицепным виброкатком А-12 слоями по 0,8 м при 4 проходах по одному следу

Данные ЦНИИОМТП

100 м3

964,80

0,30

0,30

35,3

35,3

72,4

0-31,8

306-81

629-28

Водоотлив из котлована центробежным насосом КМ-80-50-200Д при разработке и забивке грунта в основании дамбы и траншее под зуб

Расчетные данные

1 маш.-смена

73,5

-

73,5

73,5

73,5

6-47,8

476-13

476-13

Планировка бульдозером ДЗ-110А гребня и откосов дамбы

ЕНиР §Е2-1-40, № 4а

1000 м2

19,25

0,27

0,27

0,6

0,6

0,6

0-28,6

5-51

5-51

Разработка растительного слоя грунта I группы экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

Т. 79**, в. 10

100 м3

14,00

0,86

0,86

1,5

1,5

1,5

0-67,9

9-51

9-51

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

16,80

2,73

2,73

5,6

5,6

5,6

1-94

32-59

32-59

Разравнивание бульдозером ДЗ-110А растительного слоя грунта I группы по низовому откосу дамбы

ЕНиР §Е2-1-22, № 5а

100 м3

14,00

0,35

0,35

0,6

0,6

0,6

0-37,1

5-19

5-19

Разработка бульдозером ДЗ-110А грунта II группы при разборке разворотных площадок с перемещением грунта на 20 м

ЕНиР §Е2-1-22, № 5б, д

100 м3

37,00

0,74

0,74

3,3

3,3

3,3

0-78,5

29-04

29-04

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

ЕНиР §Е17-20, п. 15

1 км

803,6

1,10

1,10

107,8

107,8

107,8

1-17

940-21

940-21

Работа бульдозера ДЗ-110А на отвале в грунте I группы

ЕНиР §Е2-1-22, № 5а

100 м3

215,00

0,35

0,35

9,2

9,2

9,2

0-37,1

79-76

79-76

То же, в грунте II группы

ЕНиР §Е2-1-22, № 5б

100 м3

58,80

0,41

0,41

2,9

2,9

2,9

0-43,5

25-58

25-58

То же, в грунте III группы

ЕНиР §Е2-1-22, № 5в

100 м3

28,00

0,47

0,47

1,6

1,6

1,6

0-49,8

13-94

13-94

ИТОГО:









1297,0

1225,8

1365,1

-

8942-40

10002-42

*ЕНВ - Здесь и далее «Единые нормы времени на перевозку грузов автомобильным транспортом и сдельные расценки для оплаты труда водителей».

** - Здесь и далее сборник «Типовые нормы и расценки...» Минтрансстроя СССР, «Земляные работы»

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 2

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка грунта III группы (шлак) бульдозером ДЗ-110А с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-22,

100 м3

28,00

0,47

0,47

1,6

1,6

1,6

0-49,8

13-94

13-94

Разравнивание бульдозером ДЗ-110А грунта III группы (шлак) толщиной слоя до 1,0 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-28, № 3и

100 м3

28,00

0,28

0,28

1,0

1,0

1,0

0-29,7

8-32

8-32

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5 проходах по одному следу

ЕНиР §Е17-7

100 м2

50,60

0,31

0,31

1,9

1,9

1,9

0-28,2

14-27

14-27

Разработка мокрого грунта I группы экскаватором Э0-5111Б, оборудованным драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 13 (водоотводная канава и подготовка основания дамбы)

ЕНиР §Е2-1-10, № 5а, Примеч. гл. 1

К = 1; п. 3, 4;

К = 1,1; п. 8, 9

100 м3

215,00

3,60

1,80

94,4

47,2

47,2

3-58

769-70

769-70

То же, грунта II группы при устройстве траншеи под зуб

То же, № 5б

100 м3

58,80

4,40

2,20

31,6

15,8

15,8

4-30

252-84

252-84

То же, грунта III группы (шлак) от разборки подсыпок для проезда

То же, № 5в

100 м3

28,00

4,80

2,40

16,4

8,2

8,2

4-76

133-28

133-28

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

ЕНВ*

100 т

371,10

2,73

2,73

123,5

123,5

141,6

1-94

719-93

837-18

Разработка грунта II группы в резерве (карьере) экскаватором Э0-4111В, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8, табл. 3, № 4б

100 м3

988,90

2,10

2,10

253,2

253,2

253,2

2-23

2205-25

2205-25

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

1730,57

2,73

2,73

576,1

576,1

590,8

1-94

3357-31

3452-54

Разработка бульдозером ДЗ-110А грунта II группы с перемещением на расстояние до 50 м при забивке зуба в котловане под зумпф

ЕНиР §Е2-1-22, № 5б, д

100 м3

65,00

1,73

1,73

13,7

13,7

13,7

1-83,5

119-27

119-27

Разравнивание бульдозером ДЗ-110А грунта II группы толщиной слоя до 1,0 м при забивке зуба и возведении дамбы

ЕНиР §Е2-1-28, № 3д

100 м3

964,80

0,21

0,21

24,7

24,7

70,8

0-22,3

215-15

615-85

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР §Е17-2, ЕНВ*

100 м3

96,48

2,17

2,17

25,5

25,5

84,4

1-64

158-23

670-19

Уплотнение грунта при забивке зуба и возведении дамбы прицепным виброкатком А-12 слоями по 0,8 м при 4 проходах по одному следу

Данные ЦНИИОМТП

100 м3

964,80

0,30

0,30

35,3

35,3

84,4

0-31,8

306-81

733-59

Водоотлив из котлована центробежным насосом КМ-80-50-200Д при разработке и забивке грунта в основании дамбы и траншее под зуб

Расчетные данные

1 маш.-смена

73,5

-

73,5

73,5

73,5

6-47,8

476-13

476-13

Планировка бульдозером ДЗ-110А гребня и откосов плотины

ЕНиР §Е2-1-40, № 4а

1000 м2

19,25

0,27

0,27

0,6

0,6

0,6

0-28,6

5-51

5-51

Разработка растительного слоя грунта I группы экскаватором Э0-4111В, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8, табл. 3, № 4а

100 м3

14,00

1,70

1,70

2,9

2,9

2,9

1-80

25-20

25-20

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

16,80

2,73

2,73

5,6

5,6

5,6

1-94

32-59

32-59

Разравнивание бульдозером ДЗ-110А растительного слоя грунта I группы по низовому откосу дамбы

ЕНиР §Е2-1-22, № 5а

100 м3

14,00

0,35

0,35

0,6

0,6

0,6

0-37,1

5-19

5-19

Разработка бульдозером ДЗ-110А грунта II группы при разборке разворотных площадок с перемещением грунта на 20 м

ЕНиР §Е2-1-22, № 5б, д

100 м3

37,00

0,74

0,34

3,3

3,3

3,3

0-78,5

29-04

29-04

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

ЕНиР §Е17-20, п. 15

1 км

893,0

1,10

1,10

119,8

119,8

119,8

1-17

1044-81

1044-81

Работа бульдозера ДЗ-110А на отвале в грунте I группы

ЕНиР §Е2-1-22, № 5а

100 м3

215,00

0,35

0,35

9,2

9,2

9,2

0-37,1

79-76

79-76

То же, в грунте II группы

ЕНиР §Е2-1-22, № 5б

100 м3

58,80

0,41

0,41

2,9

2,9

2,9

0-43,5

25-58

25-58

То же, в грунте III группы

ЕНиР §Е2-1-22, № 5в

100 м3

28,00

0,47

0,47

1,6

1,6

1,6

0-49,8

13-94

13-94

ИТОГО:









1445,0

1373,8

1534,6



10012-05

11569-67

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 3

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером ДЗ-110А грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-22,

100 м3

28,00

0,47

0,47

1,6

1,6

1,6

0-49,8

13-94

13-94

Разравнивание бульдозером ДЗ-110А грунта III группы (шлак) толщиной слоя до 1,0 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-28, № 3и

100 м3

28,00

0,28

0,28

1,0

1,0

1,0

0-29,7

8-32

8-32

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5 проходах по одному следу

ЕНиР §Е17-7

100 м2

50,60

0,31

0,31

1,9

1,9

1,9

0-28,2

14-27

14-27

Разработка мокрого грунта I группы экскаватором Э0-5111Б, оборудованным драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 13 (водоотводная канава и подготовка основания дамбы)

ЕНиР §Е2-1-10, № 5а, Примеч. гл. 1

К = 1; п. 3, 4;

К = 1,1; п. 8, 9

100 м3

215,00

3,60

1,80

94,4

47,2

47,2

3-58

769-70

769-70

То же, грунта II группы при устройстве траншеи под зуб

То же, № 5б

100 м3

58,80

4,40

2,20

31,6

15,8

15,8

4-30

252-84

252-84

То же, грунта III группы (шлак) от разборки подсыпок для проезда

То же, № 5в

100 м3

28,00

4,80

2,40

16,4

8,2

8,2

4-76

133-28

133-28

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

ЕНВ*

100 т

371,10

2,73

2,73

123,5

123,5

141,6

1-94

719-93

719-93

Разработка грунта II группы в резерве (карьере) экскаватором Э0-5122А, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8, т. 7, № 3б

100 м3

988,90

1,50

0,75

180,8

90,4

90,4

1-48

1463-57

1463-57

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 2 км

ЕНВ*

100 т

1730,57

2,15

2,15

453,7

453,7

453,7

1-82

3149-64

3149-64

Разработка бульдозером ДЗ-110А грунта II группы с перемещением на расстояние до 50 м при забивке зуба в котловане под зумпф

ЕНиР §Е2-1-22, № 5б, д

100 м3

65,00

1,73

1,73

13,7

13,7

13,7

1-83,5

119-27

119-27

Разравнивание бульдозером ДЗ-110А грунта II группы толщиной слоя до 1,0 м при забивке зуба и возведении дамбы

ЕНиР §Е2-1-28, № 3д

100 м3

964,80

0,21

0,21

24,7

24,7

76,8

0-22,3

215-15

668-00

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР §Е17-2, ЕНВ*

100 м3

96,48

2,17

2,17

25,5

25,5

90,4

1-64

158-23

557-36

Уплотнение грунта при забивке зуба и возведении дамбы прицепным виброкатком А-12 слоями по 0,8 м при 4 проходах по одному следу

Данные ЦНИИОМТП

100 м3

964,80

0,30

0,30

35,3

35,3

90,4

0-31,8

306-81

785-74

Водоотлив из котлована центробежным насосом КМ-80-50-200Д при разработке и забивке грунта в основании дамбы и траншее под зуб

Расчетные данные

1 маш.-смена

73,5

-

73,5

73,5

73,5

6-47,8

476-13

476-13

Планировка бульдозером ДЗ-110А гребня и откосов плотины

ЕНиР §Е2-1-40, № 4а

1000 м2

19,25

0,27

0,27

0,6

0,6

0,6

0-28,6

5-51

5-51

Разработка растительного слоя грунта I группы экскаватором Э0-5122А, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8, т. 7, № 3а

100 м3

14,00

1,16

0,58

2,0

1,0

1,0

1-14

15-96

15-96

Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 2 км

ЕНВ*

100 т

16,80

2,15

2,15

4,4

4,4

5,0

1-82

30-58

34-76

Разравнивание бульдозером ДЗ-110А растительного слоя грунта I группы по низовому откосу дамбы

ЕНиР §Е2-1-22, № 5а

100 м3

14,00

0,35

0,35

0,6

0,6

0,6

0-37,1

5-19

5-19

Разработка бульдозером ДЗ-110А грунта II группы при разборке разворотных площадок с перемещением грунта на 20 м

ЕНиР §Е2-1-22, № 5б, д

100 м3

37,00

0,74

0,74

3,3

3,3

3,3

0-78,5

29-04

29-04

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

ЕНиР §Е17-20, п. 15

1 км

923,00

1,10

1,10

123,8

123,8

123,8

1-17

1079-91

1079-91

Работа бульдозера ДЗ-110А на отвале в грунте I группы

ЕНиР §Е2-1-22, № 5а

100 м3

215,00

0,35

0,35

9,2

9,2

9,2

0-37,1

79-76

79-76

То же, в грунте II группы

ЕНиР §Е2-1-22, № 5б

100 м3

58,80

0,41

0,41

2,9

2,9

2,9

0-43,5

25-58

25-58

То же, в грунте III группы

ЕНиР §Е2-1-22, № 5в

100 м3

28,00

0,47

0,47

1,6

1,6

1,6

09,8

13-94

13-94

ИТОГО:









1226,0

1063,2

1254,2

-

9086-55

10421-64

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 4

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером ДЗ-110А грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-22,

100 м3

28,00

0,47

0,47

1,6

1,6

1,6

0-49,8

13-94

13-94

Разравнивание бульдозером ДЗ-110А грунта III группы (шлак) толщиной слоя до 1,0 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-28, № 3и

100 м3

28,00

0,28

0,28

1,0

1,0

1,0

0-29,7

8-32

8-32

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5 проходах по одному следу

ЕНиР §Е17-7

100 м2

50,60

0,31

0,31

1,9

1,9

1,9

0-28,2

14-27

14-27

Разработка мокрого грунта I группы экскаватором Э0-5111Б, оборудованным драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 13 (водоотводная канава и подготовка основания дамбы)

ЕНиР §Е2-1-10, № 5а, Примеч. гл. 1:

К = 1; п. 3, 4;

К = 1,1; п. 8, 9

100 м3

215,00

3,60

1,80

94,4

47,2

47,2

3-58

769-70

769-70

То же, грунта II группы при устройстве траншеи под зуб

То же, № 5б

100 м3

58,80

4,40

2,20

31,6

15,8

15,8

4-30

252-84

252-84

То же, грунта III группы (шлак) от разборки подсыпок для проезда

То же, № 5в

100 м3

28,00

4,80

2,40

16,4

8,2

8,2

4-76

133-28

133-28

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

ЕНВ*

100 т

371,10

2,73

2,73

123,5

123,5

141,6

1-94

719-93

837-18

Разработка грунта II группы в резерве (карьере) экскаватором Э0-5111Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8, т. 3, № 6б

100 м3

988,90

2,60

1,30

313,6

156,8

156,8

2-56

2531-58

2531-58

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

1730,57

2,73

2,73

576,1

576,1

627,2

1-94

3357-31

3688-34

Разработка бульдозером ДЗ-110А грунта II группы с перемещением на расстояние до 50 м при забивке зуба в котловане под зумпф

ЕНиР §Е2-1-22, № 5в, д

100 м3

65,00

1,73

1,73

13,7

13,7

13,7

1-83,5

119-27

119-27

Разравнивание бульдозером ДЗ-110А грунта II группы толщиной слоя до 1,0 м при забивке зуба и возведении дамбы

ЕНиР §Е2-1-28, № 3д

100 м3

964,80

0,21

0,21

24,7

24,7

64,8

0-22,3

215-15

563-70

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР §Е17-2, ЕНВ*

100 м3

96,48

2,17

2,17

25,5

25,5

78,4

1-64

158-23

483-56

Уплотнение грунта при забивке зуба и возведении дамбы прицепным виброкатком А-12 слоями по 0,8 м при 4 проходах по одному следу

Данные ЦНИИОМТП

100 м3

964,80

0,30

0,30

35,3

35,3

78,4

0-31,8

306-81

681-43

Водоотлив из котлована центробежным насосом КМ-80-50-200Д при разработке и забивке грунта в основании дамбы и траншее под зуб

Расчетные данные

1 маш.-смена

73,5

-

73,5

73,5

73,5

6-47,8

476-13

476-13

Планировка бульдозером ДЗ-110А гребня и откосов плотины

ЕНиР §Е2-1-40, № 4а

1000 м2

19,25

0,27

0,27

0,6

0,6

0,6

0-28,6

5-51

5-51

Разработка растительного слоя грунта I группы экскаватором Э0-5111Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

ЕНиР §Е2-1-8, т. 3, № 6а

100 м3

14,00

2,0

1,0

3,4

1,7

1,7

1-97

27-58

27-58

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

16,80

2,73

2,73

5,6

5,6

6,8

1-94

32-59

40-36

Разравнивание бульдозером ДЗ-110А растительного слоя грунта I группы по низовому откосу дамбы

ЕНиР §Е2-1-22, № 5а

100 м3

14,00

0,35

0,35

0,6

0,6

0,6

0-37,1

5-19

5-19

Разработка бульдозером грунта II группы при разборке разворотных площадок с перемещением на 20 м

ЕНиР §Е2-1-22, № 5б, д

100 м3

37,00

0,74

0,74

3,3

3,3

3,3

0-78,5

29-04

29-04

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

ЕНиР §Е17-20, п. 15

1 км

848,3

1,10

1,10

113,8

113,8

113,8

1-17

992-51

992-51

Работа бульдозера ДЗ-110А на отвале в грунте I группы

ЕНиР §Е2-1-22, № 5а

100 м3

215,00

0,35

0,35

9,2

9,2

9,2

0-37,1

79-76

79-76

То же, в грунте II группы

ЕНиР §Е2-1-22, № 5б

100 м3

58,8

0,41

0,41

2,9

2,9

2,9

0-43,5

25-58

25-58

То же, в грунте III группы

ЕНиР §Е2-1-22, № 5в

100 м3

28,00

0,47

0,47

1,6

1,6

1,6

0-49,8

13-94

13-94

ИТОГО:









1473,8

1244,1

1450,6



10288-46

11693-01


СОДЕРЖАНИЕ

1. Область применения. 1

2. Организация и технология строительного процесса. 1

3. Технико-экономические показатели. 5

4. Материально-технические ресурсы.. 6

5. Техника безопасности. 8

Схема дамбы.. 9

Схема расположения подсыпок в основании дамбы.. 9

Устройство водосбросной канавы.. 9

Схема подготовки основания дамбы и устройство траншей под зуб. 10

Схема забивки зуба. 10

Схема забивки котлована для водоотлива. 12

Схема возведения дамбы.. 13

График производства работ. Вариант 1. 13

Калькуляция затрат труда. Вариант 1. 15

График производства работ. Вариант 2. 17

Калькуляция затрат труда. Вариант 2. 18

График производства работ. Вариант 3. 21

Калькуляция затрат труда. Вариант 3. 22

График производства работ. Вариант 4. 24

Калькуляция затрат труда. Вариант 4. 26
